Wyświetlacz 3D 5×5×5 LED - PCB i mikroprocesor do AVT 3060
- Tworzy przestrzenne animacje LED i pozwala eksperymentować z efektami świetlnymi 3D. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler; pozostałe elementy trzeba skompletować osobno.
Wyświetlacz 3D LED 5×5×5 – przestrzenne animacje AVT3060
Układ pozwala zbudować trójwymiarowy wyświetlacz LED do animacji, efektów świetlnych i nauki sterowania matrycami.
Przestrzenny wyświetlacz LED do efektów 3D
AVT3060 umożliwia wykonanie wyświetlacza 3D zbudowanego ze 125 diod LED ułożonych w pięciu warstwach. Sterowanie realizuje mikrokontroler ATmega32 współpracujący z rejestrami 74HCT574, dzięki czemu kolejne warstwy i punkty świetlne tworzą przestrzenne, ruchome motywy.
Projekt sprawdza się jako efektowna ozdoba biurka, lampka dekoracyjna, element ekspozycji, reklama świetlna lub praktyczna pomoc do nauki programowania mikrokontrolerów. Duża część efektu końcowego zależy od programu i własnych motywów zapisanych dla wyświetlacza.
Karta techniczna
AVT3060
Sterownik trójwymiarowego wyświetlacza LED 5×5×5 z mikrokontrolerem ATmega32, rejestrami 74HCT574 i zasilaniem 12 V.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | wyświetlacz 3D LED |
| Układ LED | 5×5×5, łącznie 125 diod LED |
| Mikrokontroler | ATmega32-AU, zaprogramowany w wersji A+ |
| Rejestry sterujące | 74HCT574, 5 sztuk, SMD |
| Pamięć EEPROM | 24LC16B |
| Tranzystory sterujące warstwami | BC558, 5 sztuk |
| Stabilizator napięcia | 7805 |
| Zasilanie | 12 V DC, minimum 500 mA |
| Program | BASCOM AVR, motywy zapisane w pamięci programu |
| Wymiary płytki PCB | 147×111 mm |

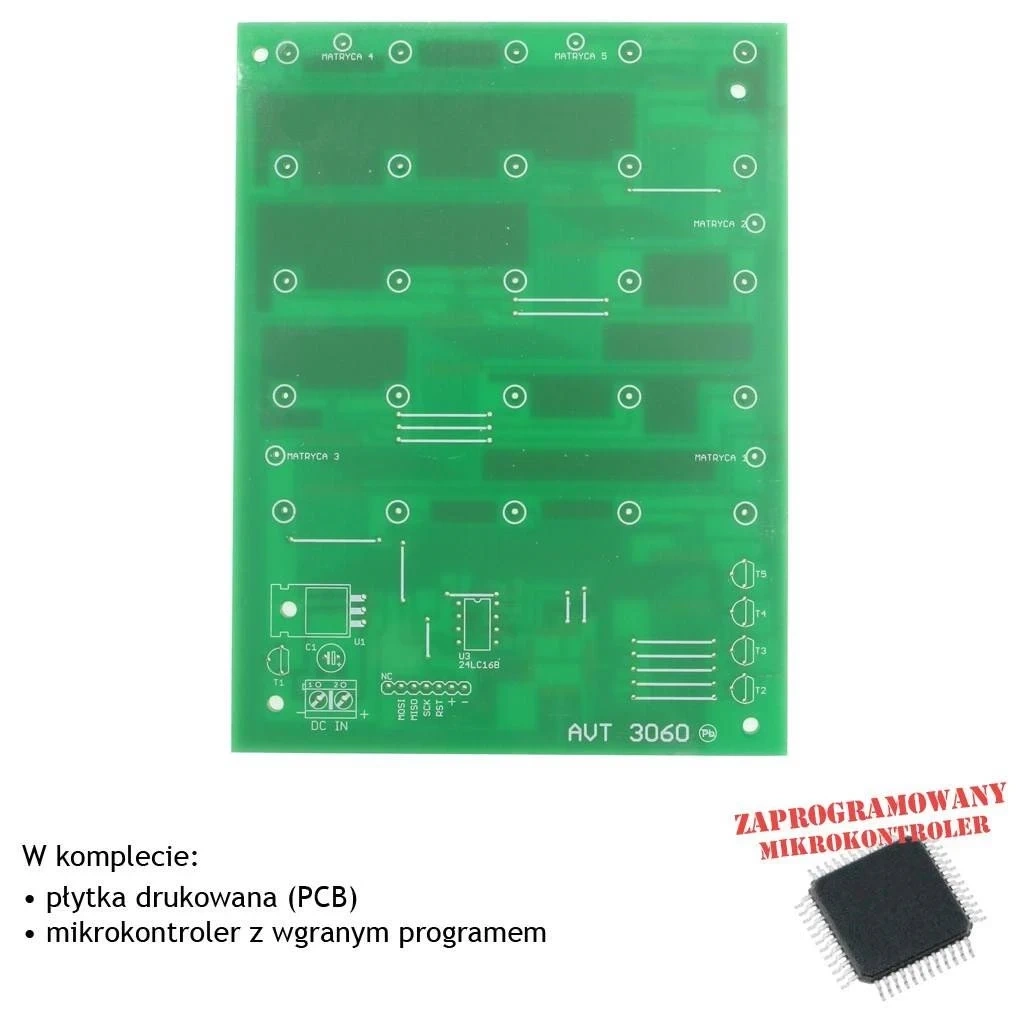

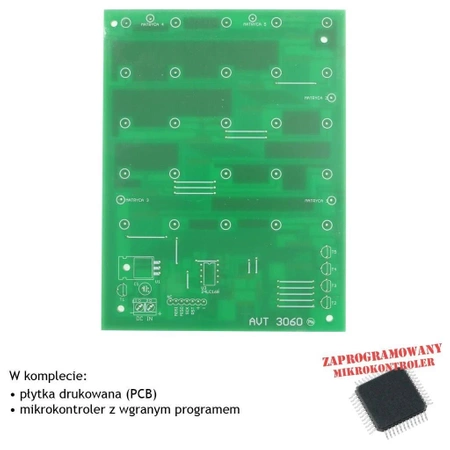

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT3060 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega32-AU przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 4,7 kΩ
- C1: 22 µF elektrolityczny
- C2, C3: 100 nF ceramiczny
- D1-D125: diody LED czerwone przezroczyste
- U1: 7805
- U2: ATmega32-AU (TQFP44)
- U3: 24LC16B
- U4-U8: 74HCT574 (SMD)
- T1-T5: BC558
- Gniazdo DC
- Wtyk goldpin 7 pinów
- Podstawka precyzyjna DIP8
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega32 do podstawowego uruchomienia projektu.
Konstrukcja sześcianu LED wymaga starannego wykonania pięciu matryc po 25 diod oraz dokładnego sprawdzania lutów na bieżąco, zanim dostęp do połączeń stanie się ograniczony.
Do równego montażu diod przydaje się własny szablon z otworami 5 mm. Odległość między diodami nie powinna przekraczać długości nóżki katody.
Uwaga: Projekt wymaga montażu elementów SMD oraz wykonania przestrzennej konstrukcji ze 125 diod LED. Przed wlutowaniem kolejnych warstw warto dokładnie sprawdzać połączenia, ponieważ po złożeniu całego sześcianu dostęp do części lutów będzie mocno ograniczony.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega32-AU. Pozostałe elementy trzeba skompletować osobno.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Diody LED, rejestry, tranzystory, stabilizator, złącza i pozostałe elementy należy dobrać osobno według wykazu.
Projekt wykorzystuje 125 diod LED ułożonych w strukturę 5×5×5, czyli pięć poziomów po 25 diod.
Do uruchomienia gotowego wyświetlacza potrzebny jest zasilacz 12 V DC o wydajności prądowej minimum 500 mA.
