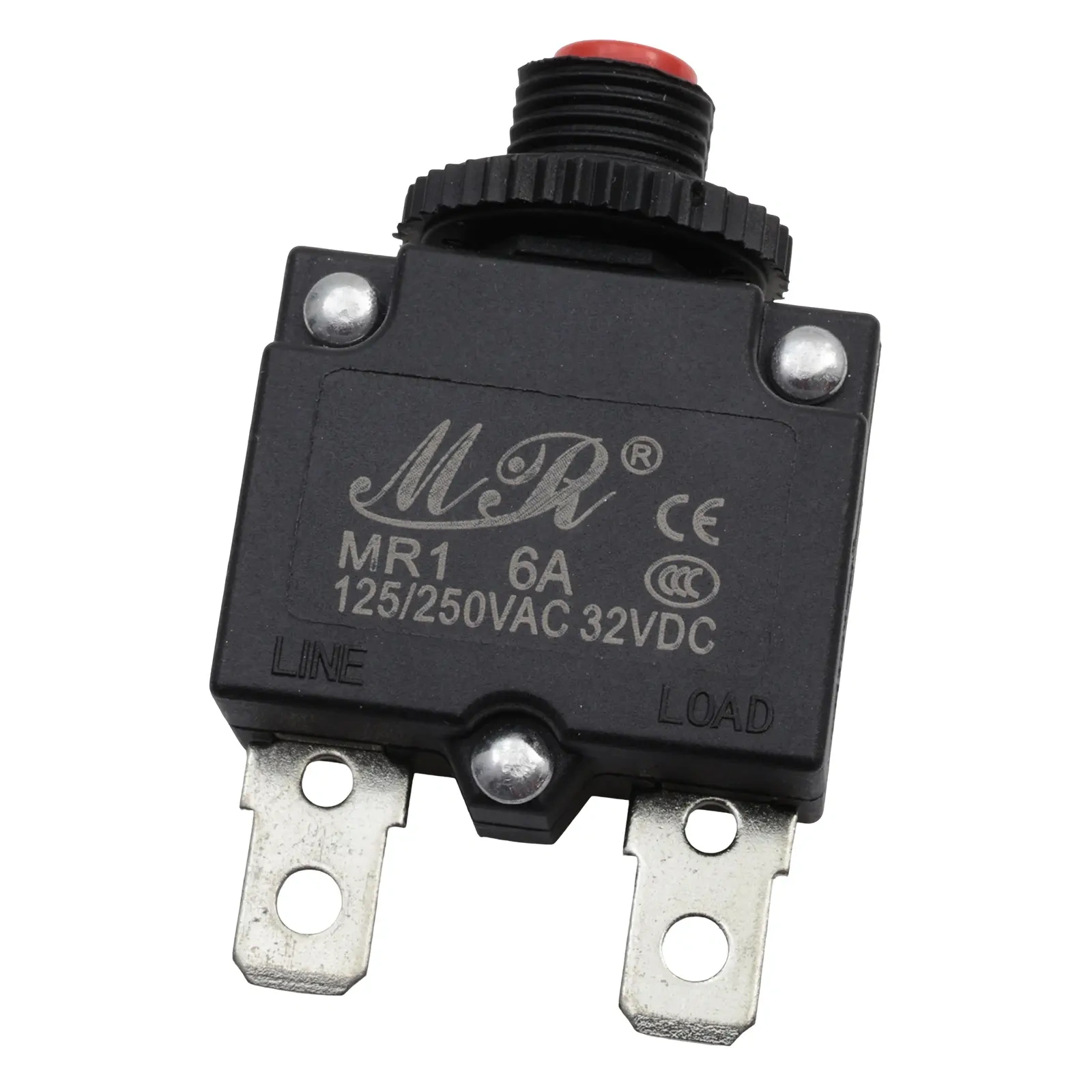

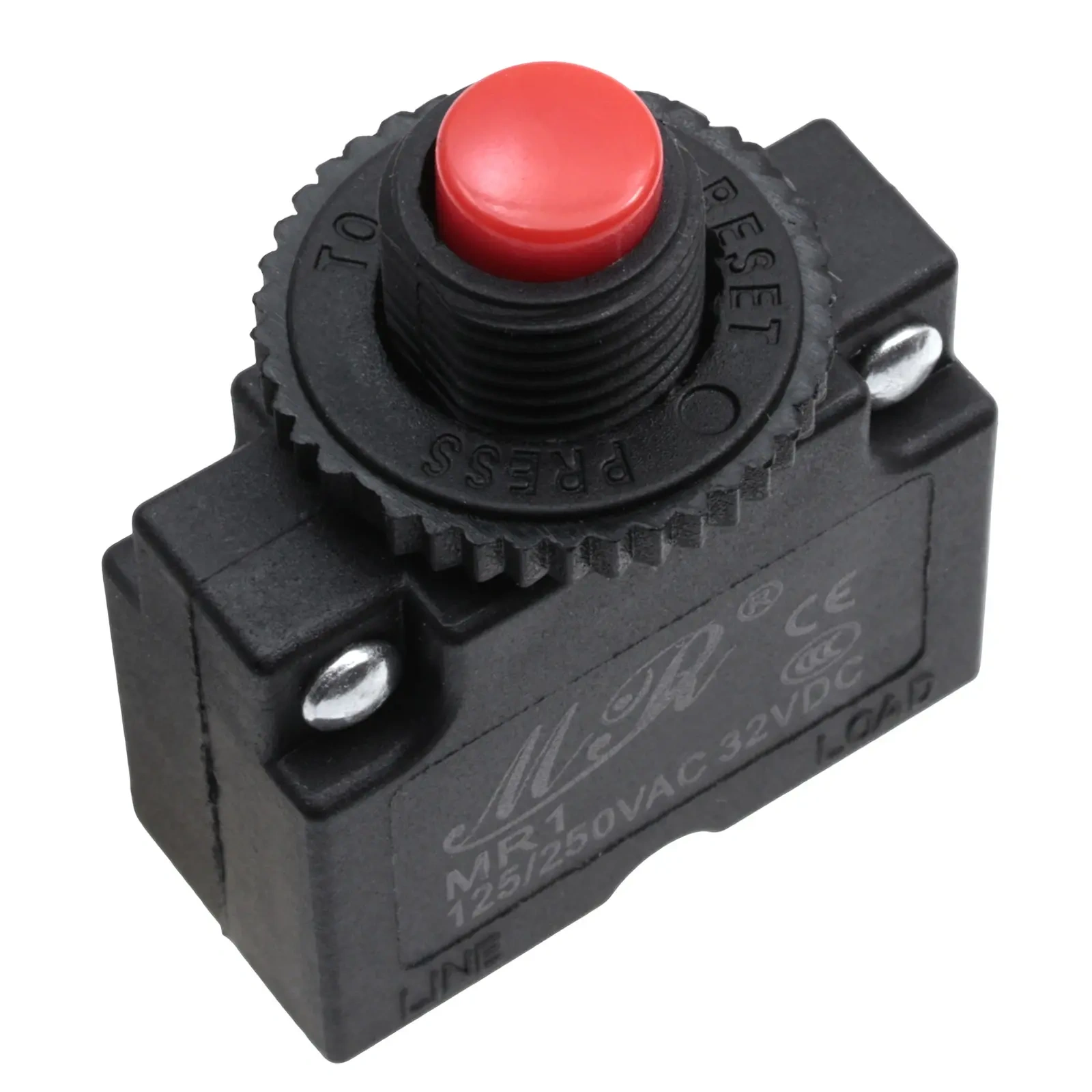

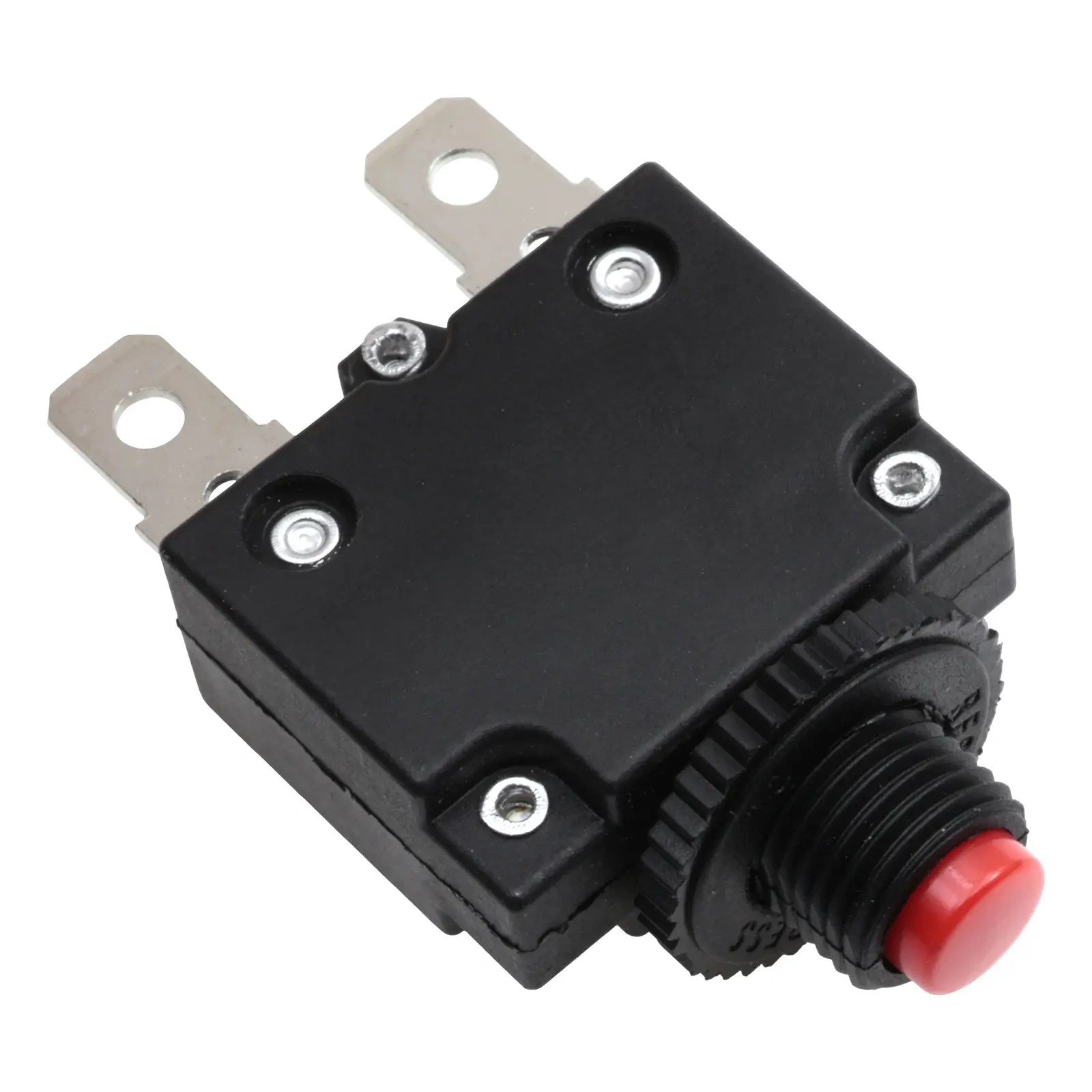

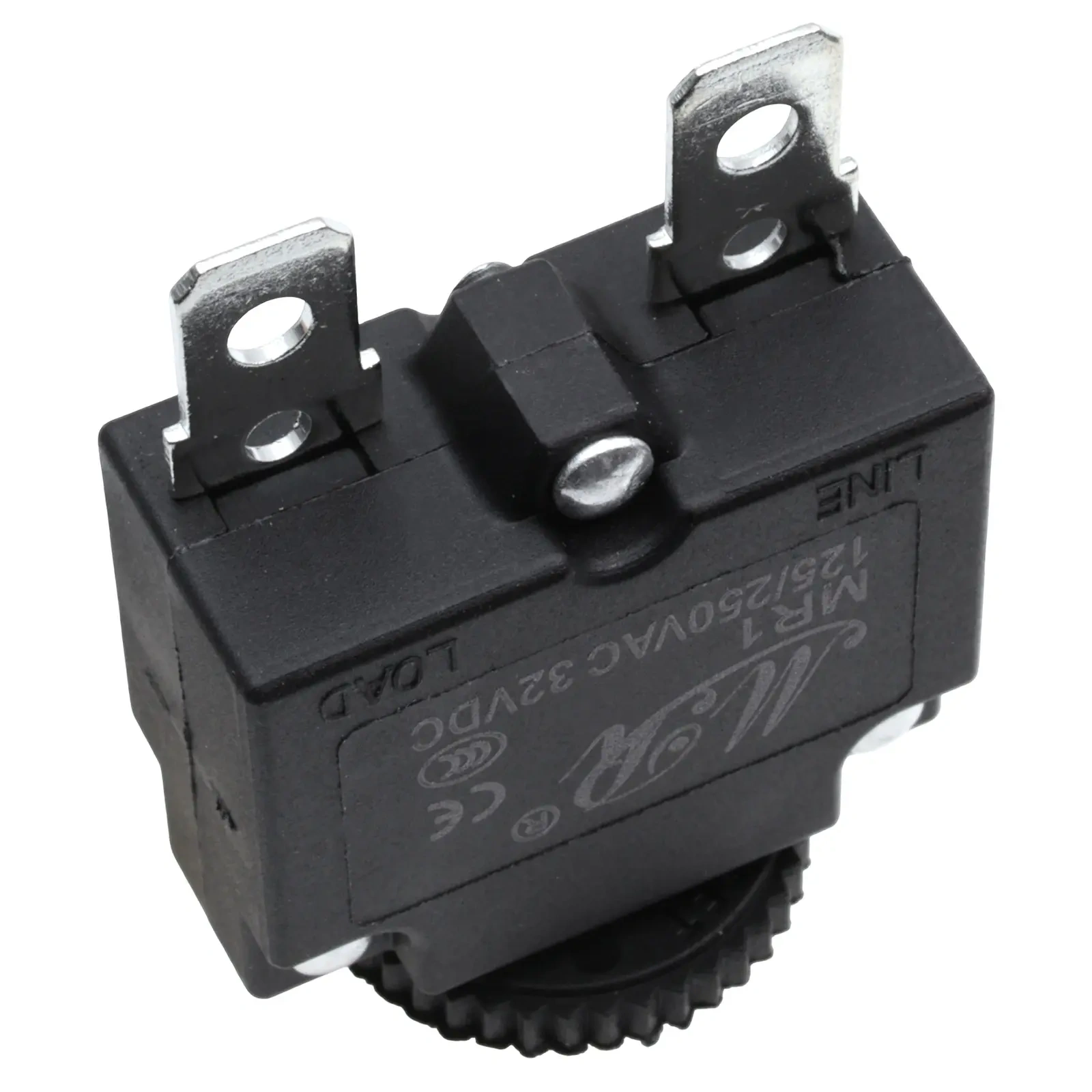

Kompaktowe zabezpieczenie bimetaliczne MR1 6 A do montażu w panelu

Wyłącznik nadprądowy bimetaliczny MR1 służy do zabezpieczania pojedynczego toru elektrycznego. Wariant jest przeznaczony do pracy przy prądzie 6 A i napięciu do 250 V AC.

Konstrukcja panelowa pozwala umieścić element na obudowie urządzenia lub płycie czołowej. Podłączenie przewodów wykonuje się za pomocą konektorów 6,3 mm.

Najważniejsze cechy

• Prąd znamionowy 6 A
• Napięcie pracy do 250 V AC
• Jeden zabezpieczany tor
• Montaż panelowy
• Wymiary 28 × 13 × 22,5 mm

Zastosowanie

Model MR1 można stosować jako panelowy element ochronny w urządzeniach elektrycznych i elektronicznych, w których wymagane jest zabezpieczenie jednego obwodu o prądzie do 6 A.

• Zasilacze i urządzenia warsztatowe
• Panele sterujące i rozdzielcze
• Urządzenia z wymiennym zabezpieczeniem panelowym

Specyfikacja techniczna

• Model: MR1
• Typ: wyłącznik nadprądowy bimetaliczny
• Prąd znamionowy: 6 A
• Maksymalne napięcie pracy: 250 V AC
• Liczba torów: 1
• Montaż: panelowy
• Przyłącza: konektory 6,3 mm

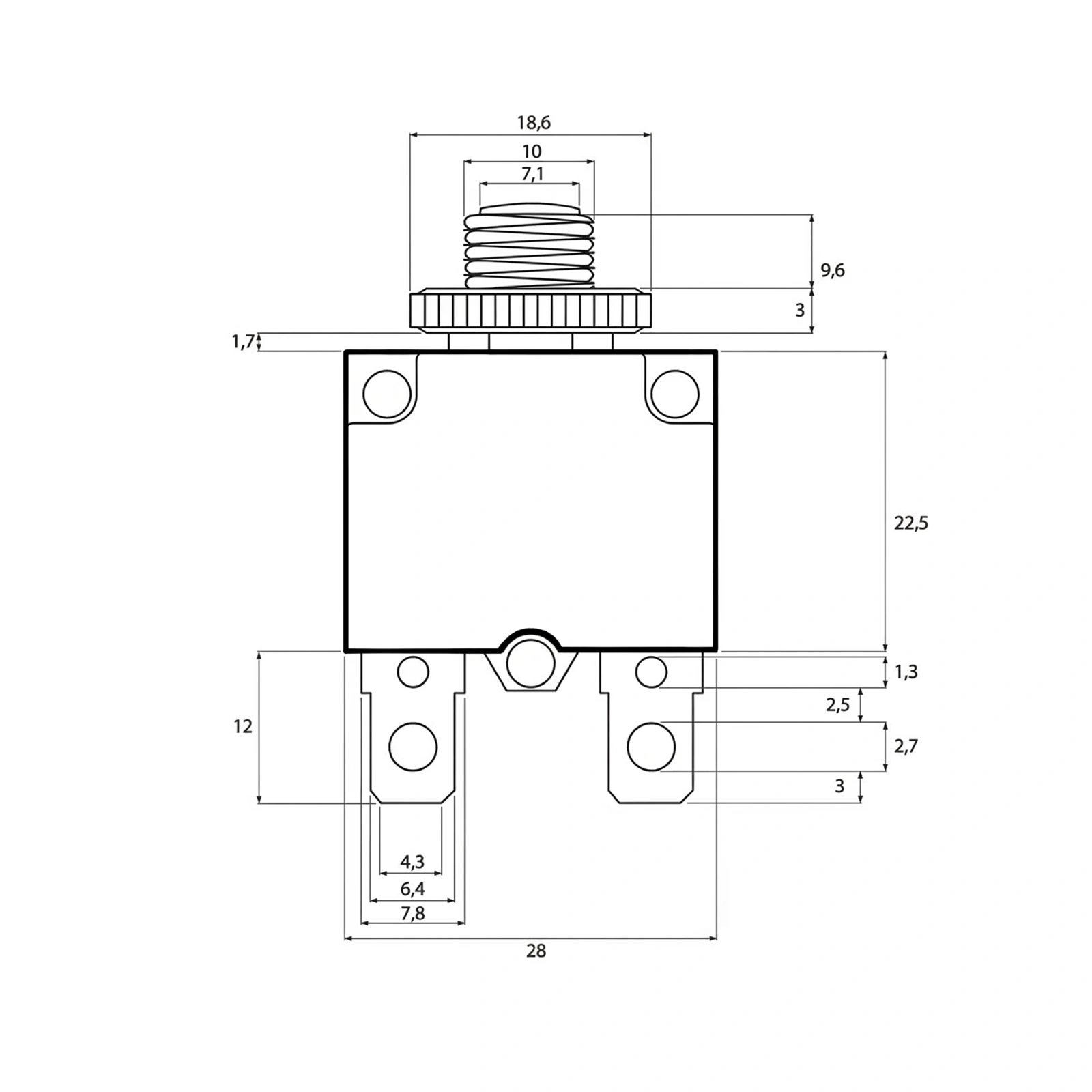

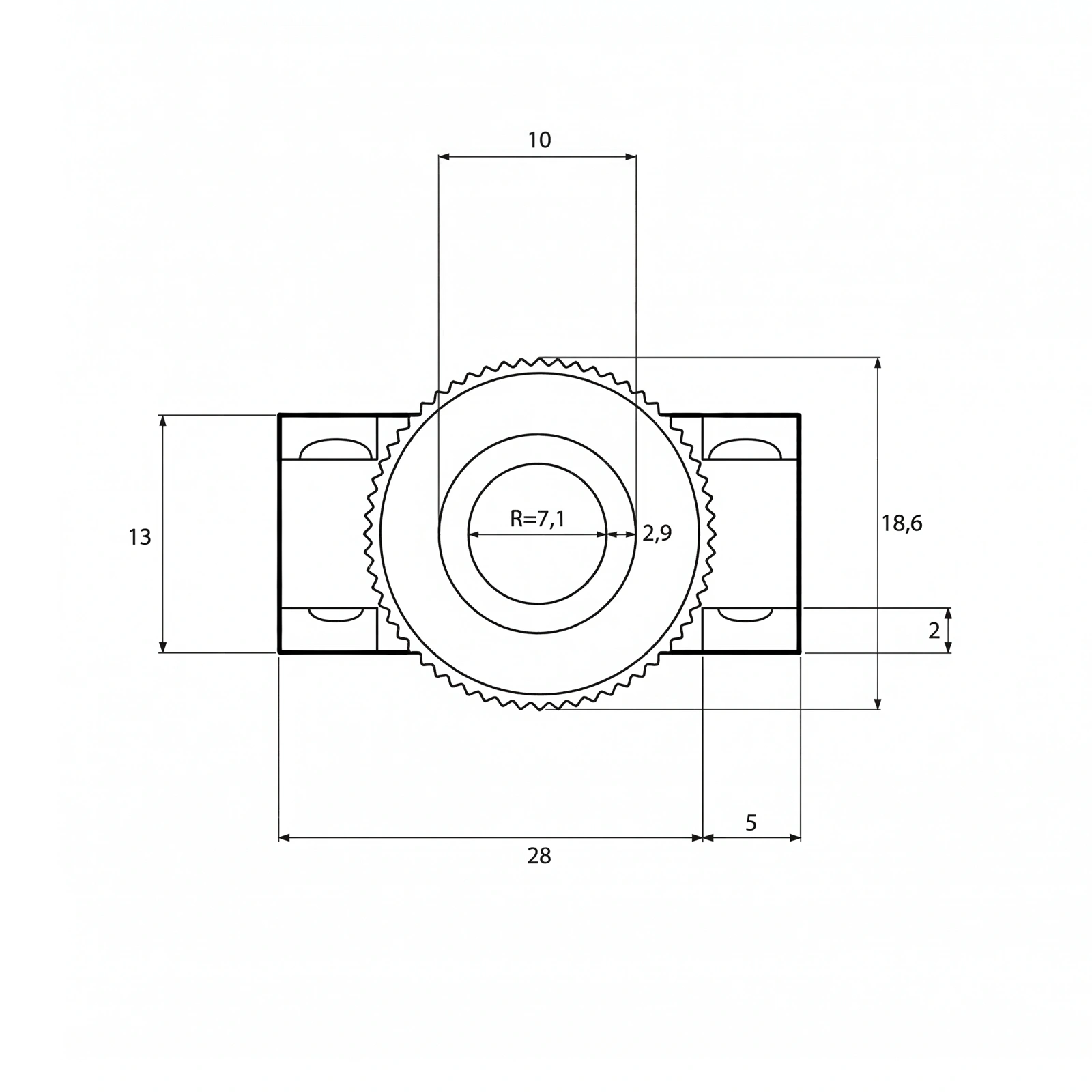

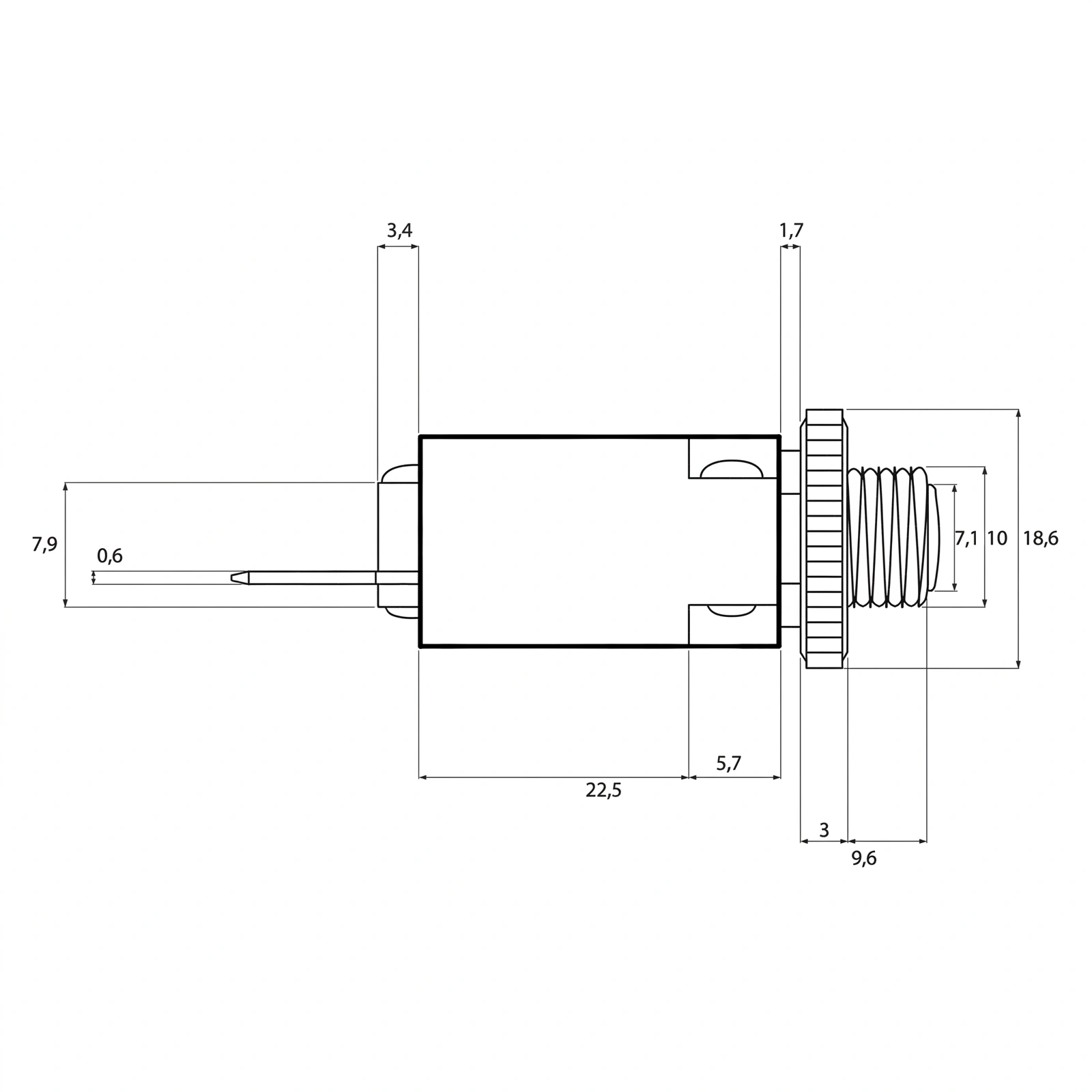

• Długość: 28 mm
• Szerokość: 13 mm
• Wysokość: 22,5 mm
• Zgodność: RoHS

Warto wiedzieć: jak działa element bimetaliczny

Bimetal składa się z dwóch połączonych metali o różnej rozszerzalności cieplnej. Wzrost temperatury powoduje jego odkształcenie, które może uruchomić mechanizm rozłączający obwód.

Czas zadziałania zależy od wartości prądu oraz warunków cieplnych. Z tego powodu zabezpieczenie bimetaliczne reaguje inaczej na krótkotrwałe przeciążenie niż na długotrwały przepływ zbyt dużego prądu.

Najczęściej zadawane pytania

Jaki prąd znamionowy ma ten wariant?

Prąd znamionowy tego modelu wynosi 6 A.

Jakie jest maksymalne napięcie pracy?

Maksymalne napięcie pracy wynosi 250 V AC.

Ile torów zabezpiecza wyłącznik?

Wyłącznik zabezpiecza jeden tor elektryczny.

Jak montuje się model MR1?

Model MR1 jest przeznaczony do montażu panelowego.

Jak podłącza się przewody?

Przewody podłącza się za pomocą konektorów 6,3 mm.
