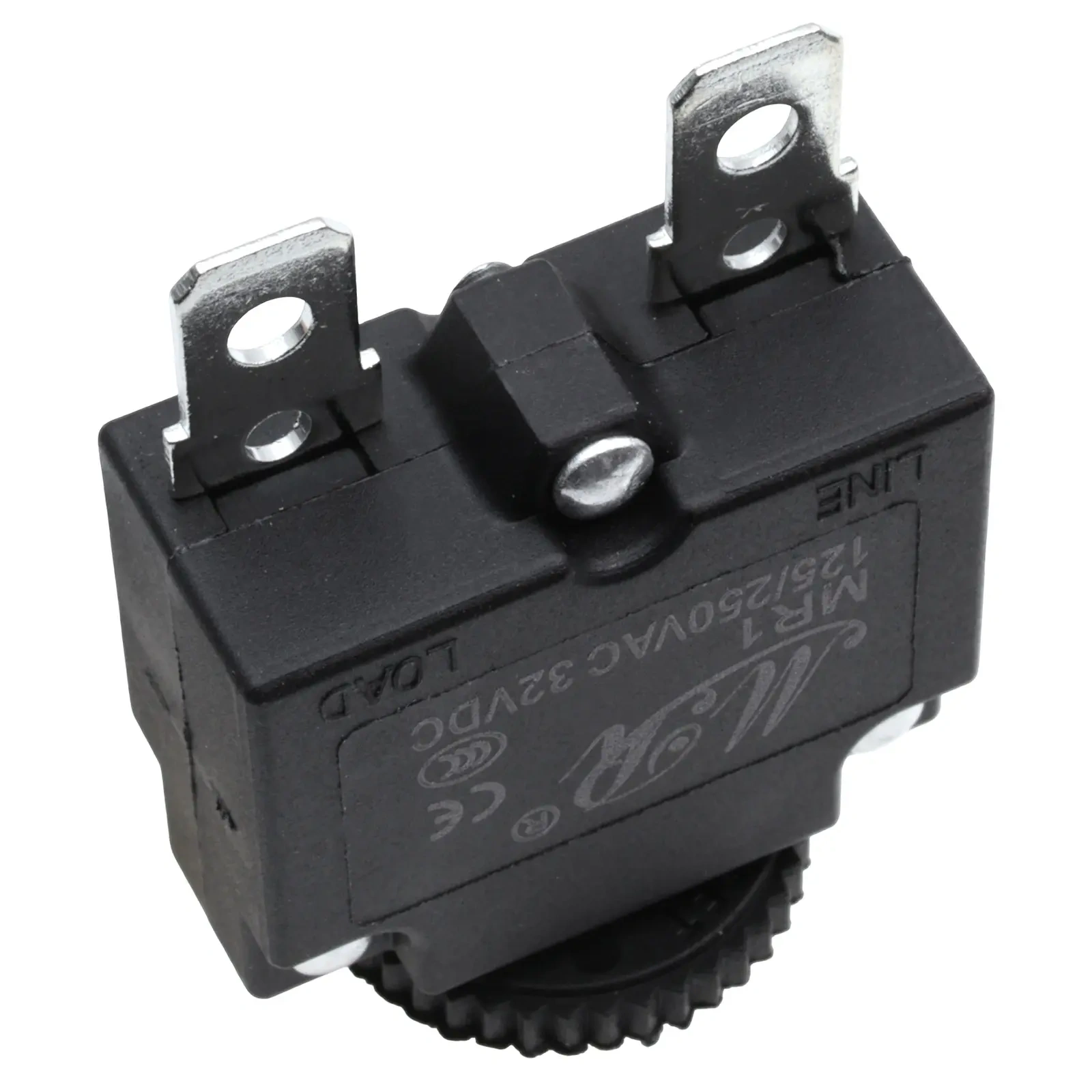

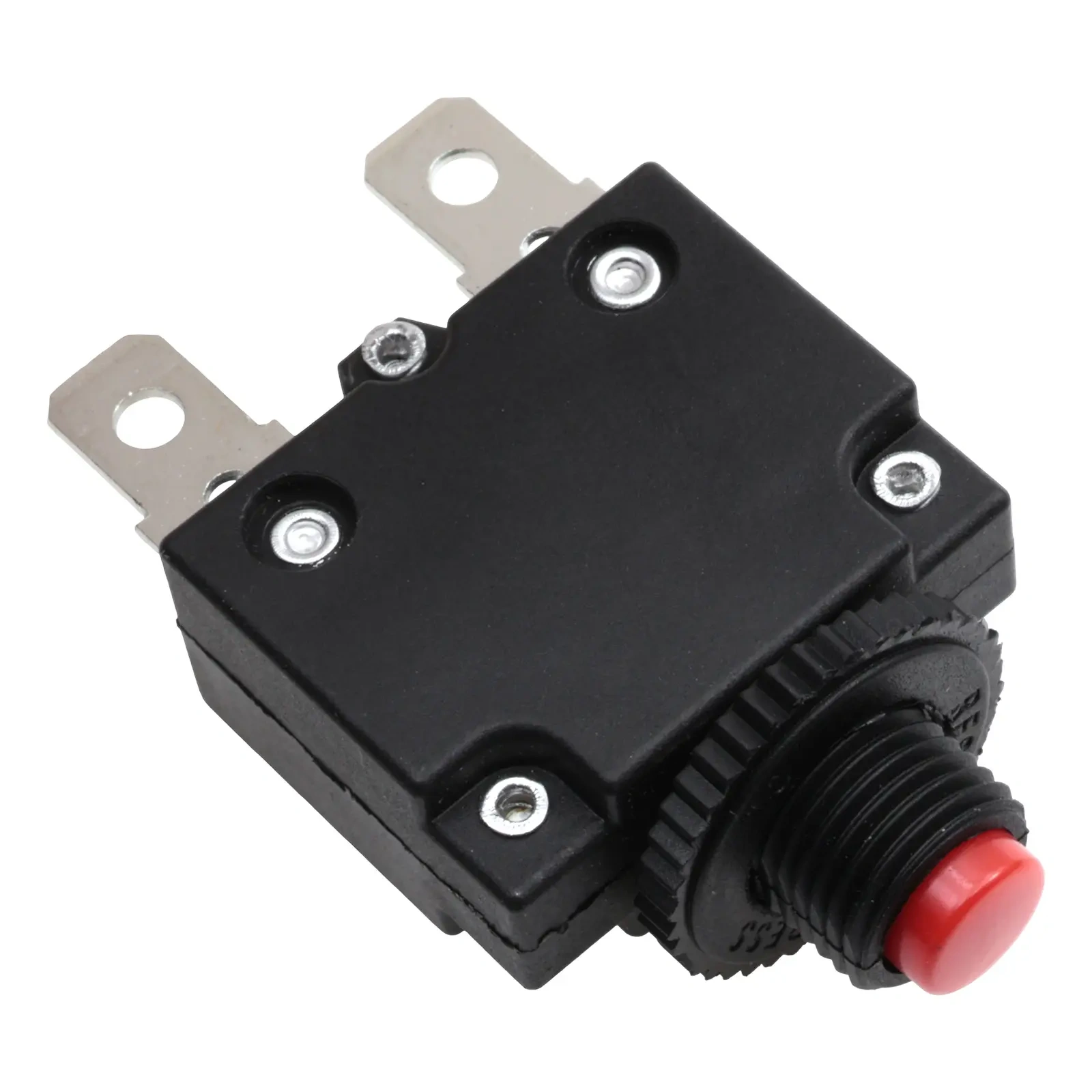

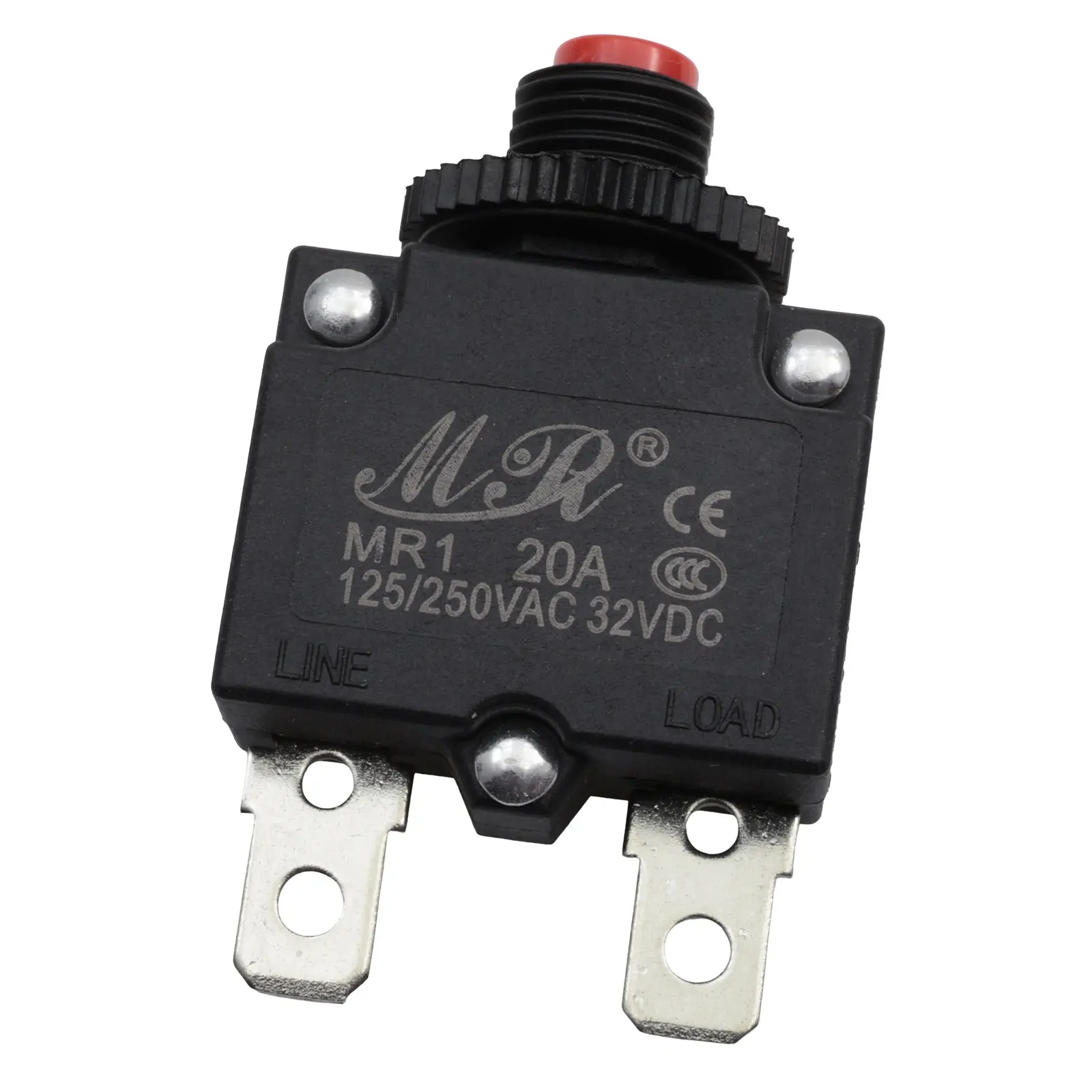

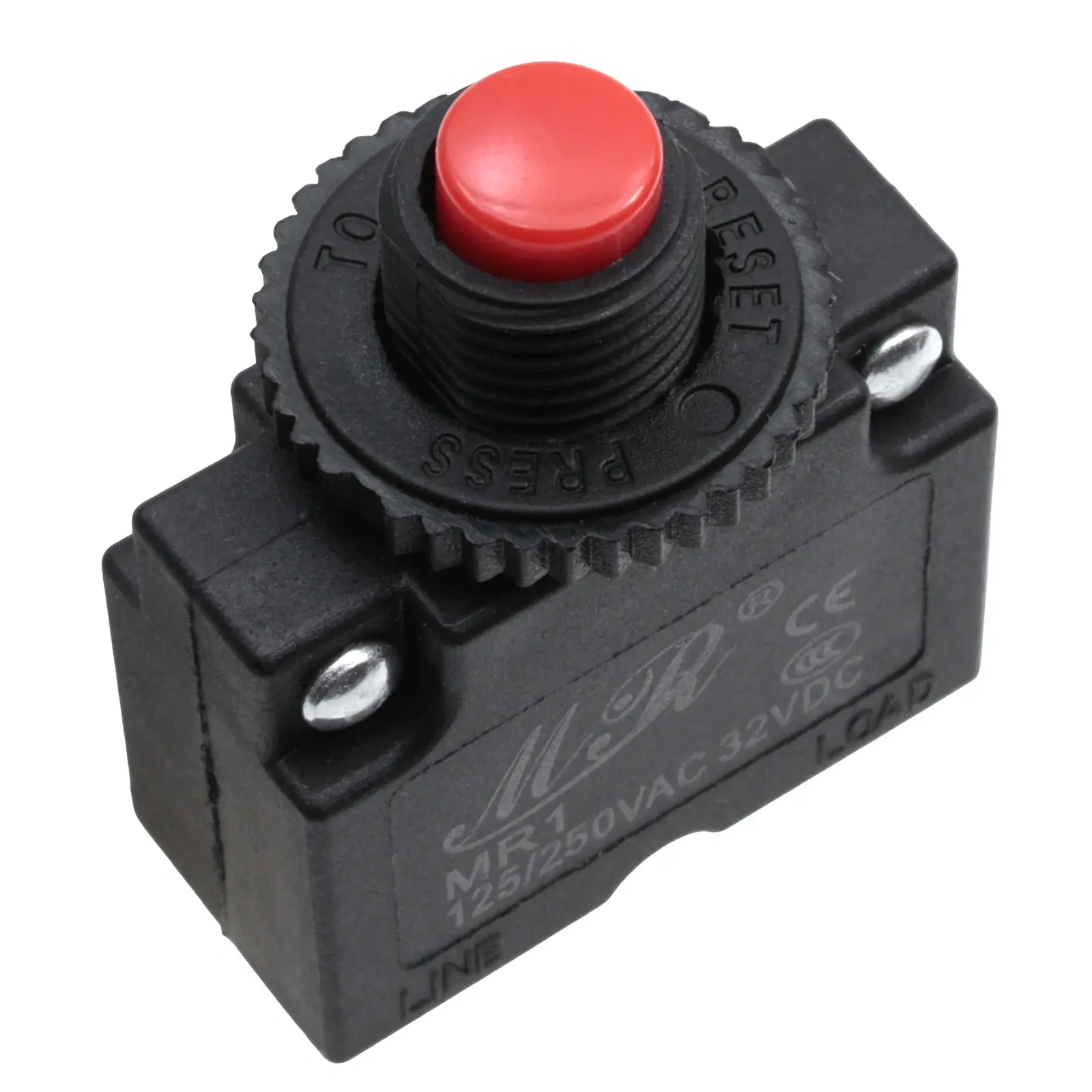

Kompaktowe zabezpieczenie bimetaliczne MR1 20 A do montażu w panelu

Wyłącznik nadprądowy bimetaliczny MR1 służy do zabezpieczania pojedynczego toru elektrycznego. Wariant jest przeznaczony do pracy przy prądzie 20 A i napięciu do 250 V AC.

Konstrukcja panelowa pozwala umieścić element na obudowie urządzenia lub płycie czołowej. Podłączenie przewodów wykonuje się za pomocą konektorów 6,3 mm.

Najważniejsze cechy

• Prąd znamionowy 20 A
• Napięcie pracy do 250 V AC
• Jeden zabezpieczany tor
• Montaż panelowy

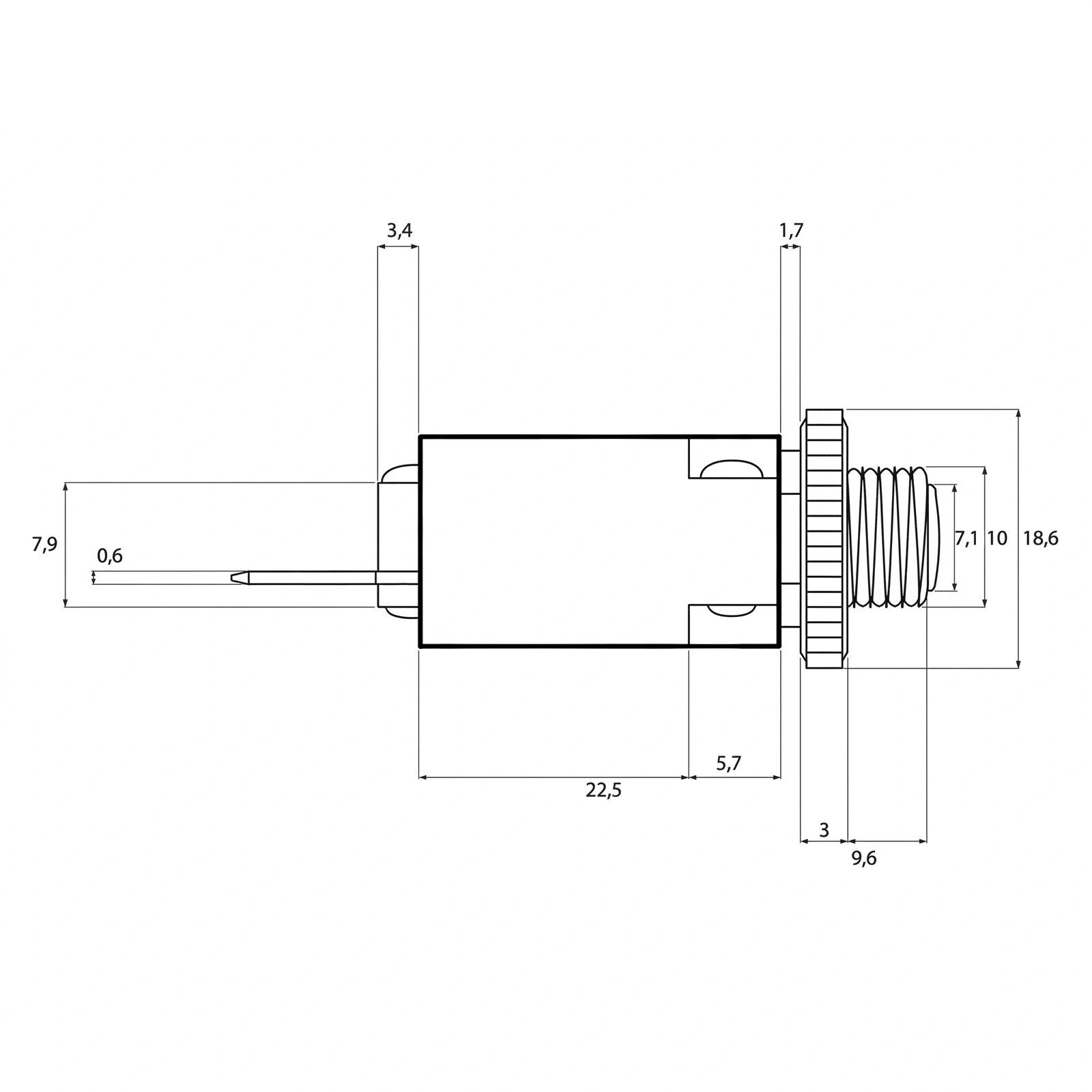

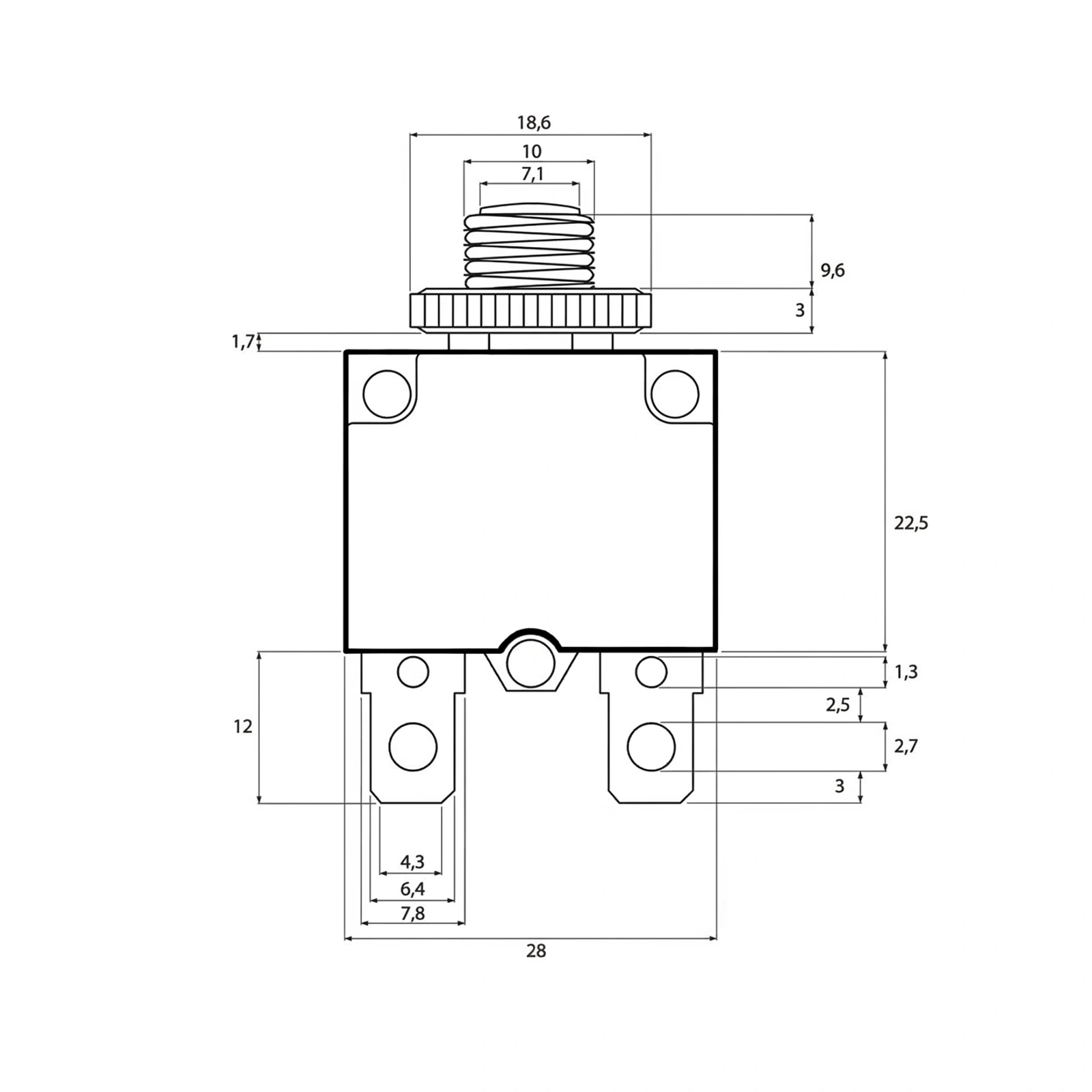

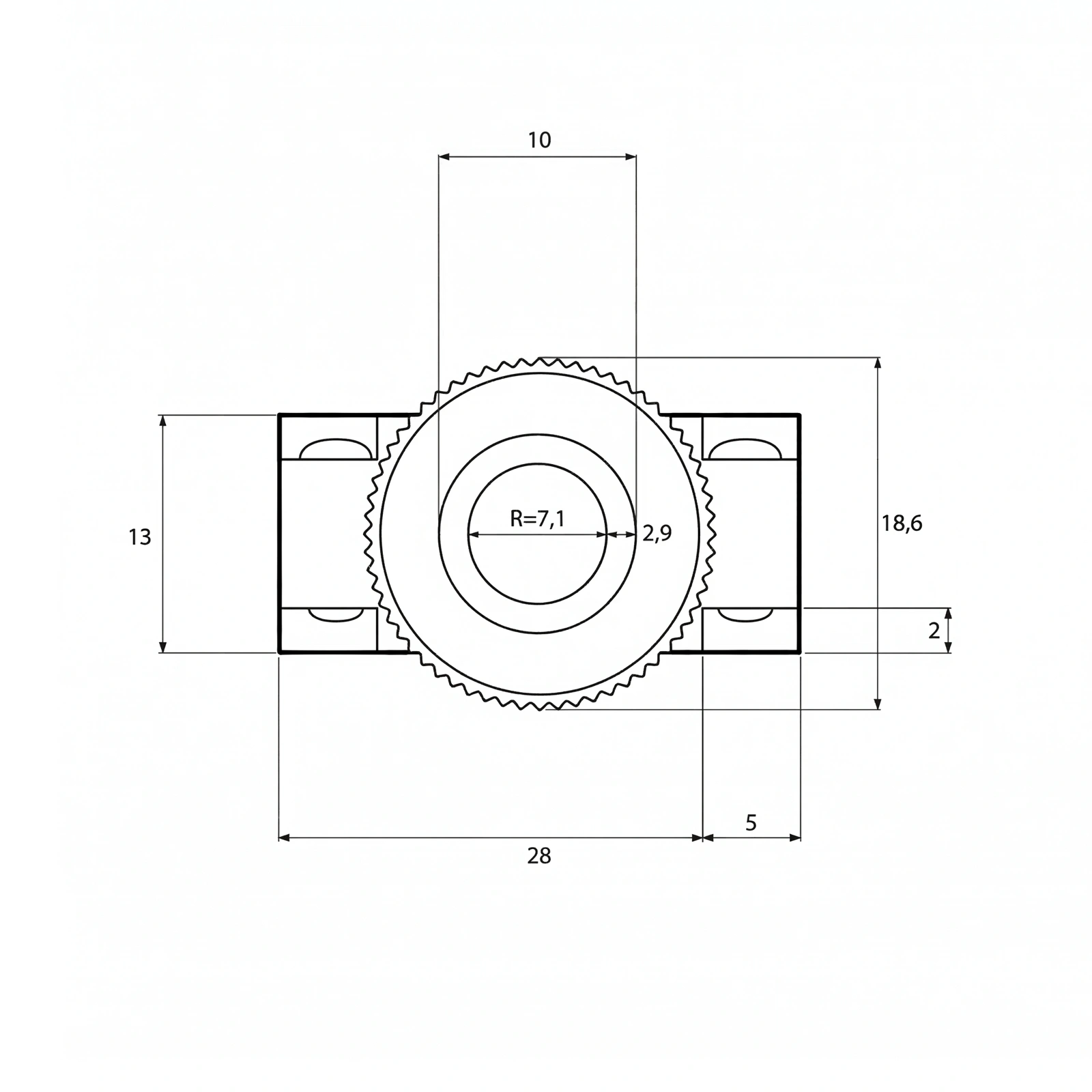

• Wymiary 28 × 13 × 22,5 mm

Zastosowanie

Model MR1 można stosować jako panelowy element ochronny w urządzeniach elektrycznych i elektronicznych, w których wymagane jest zabezpieczenie jednego obwodu o prądzie do 20 A.

• Zasilacze i urządzenia warsztatowe
• Panele sterujące i rozdzielcze
• Urządzenia z wymiennym zabezpieczeniem panelowym

Specyfikacja techniczna

• Model: MR1
• Typ: wyłącznik nadprądowy bimetaliczny
• Prąd znamionowy: 20 A
• Maksymalne napięcie pracy: 250 V AC
• Liczba torów: 1
• Montaż: panelowy
• Przyłącza: konektory 6,3 mm
• Długość: 28 mm
• Szerokość: 13 mm
• Wysokość: 22,5 mm
• Zgodność: RoHS

Warto wiedzieć: jak działa element bimetaliczny

Bimetal składa się z dwóch połączonych metali o różnej rozszerzalności cieplnej. Wzrost temperatury powoduje jego odkształcenie, które może uruchomić mechanizm rozłączający obwód.

Czas zadziałania zależy od wartości prądu oraz warunków cieplnych. Z tego powodu zabezpieczenie bimetaliczne reaguje inaczej na krótkotrwałe przeciążenie niż na długotrwały przepływ zbyt dużego prądu.
