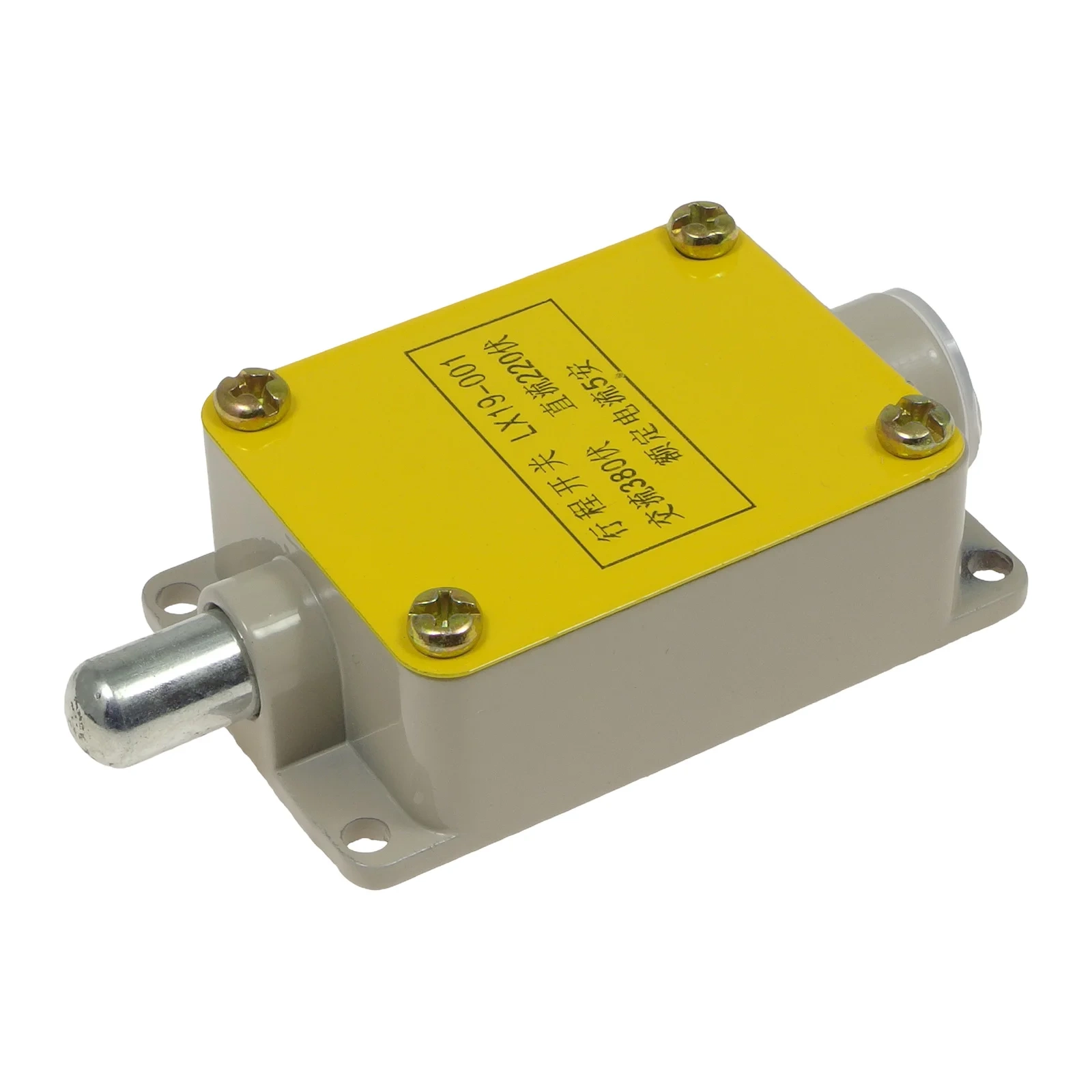

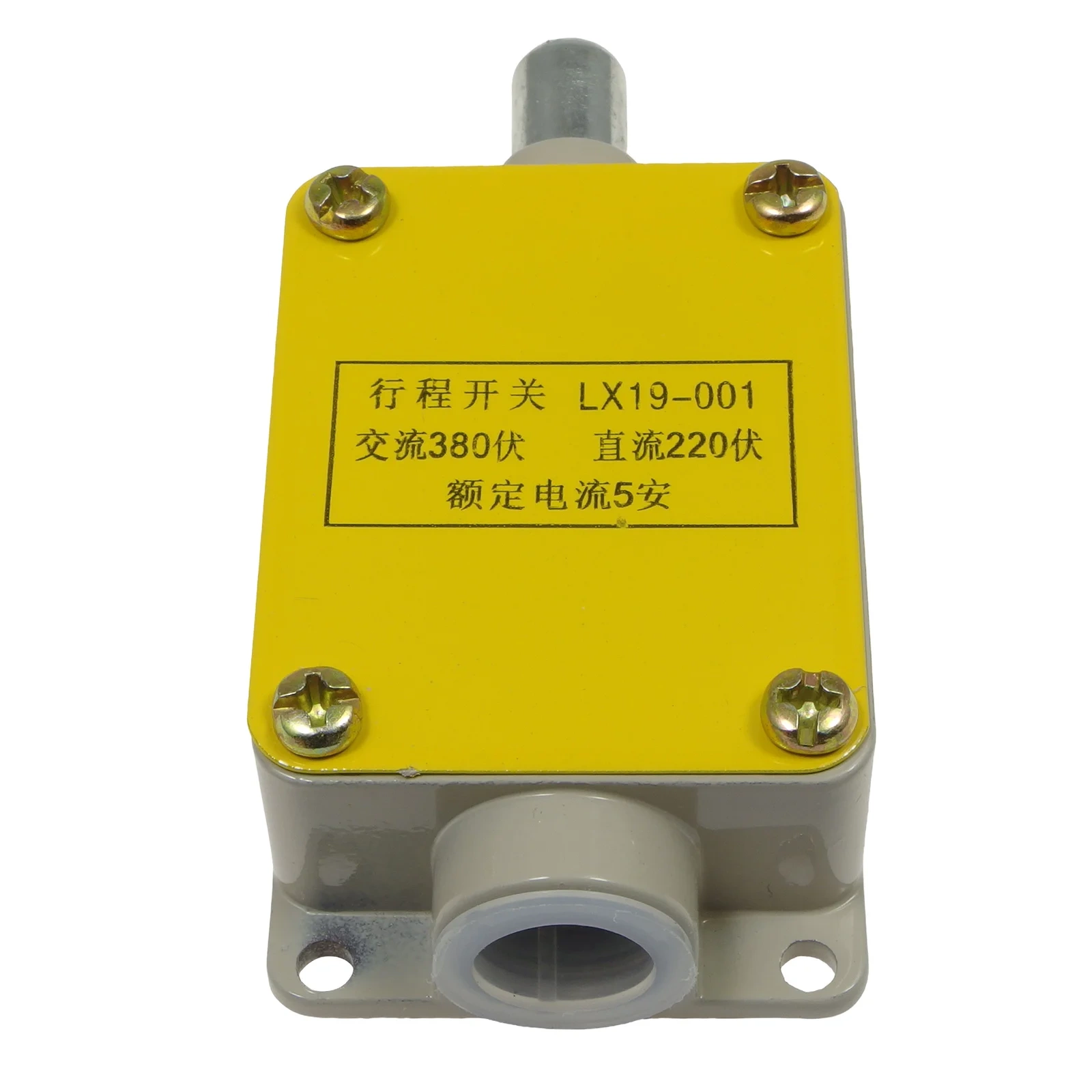

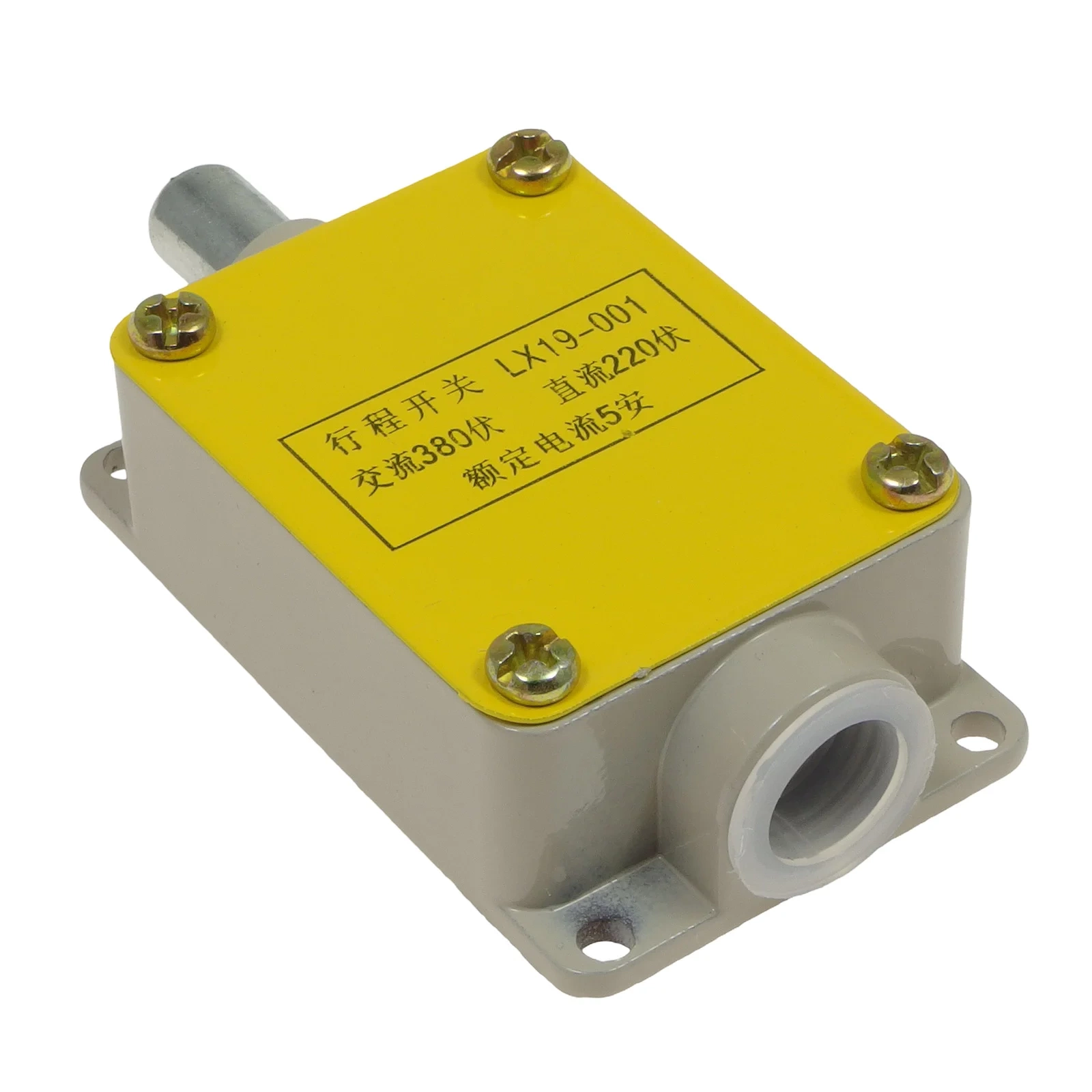

Wyłącznik krańcowy LX-19-001 jest stosowany w obwodach sterujących i działa jako sterowanie położeniem, ograniczenie ruchu, zmiana kierunku lub prędkości ruchu, automatyczne sterowanie maszynami itp.
Specyfikacja:
- Ilość pozycji przełącznika: 2
- Typ przełącznika: Monostabilny
- Ilość obwodów przełącznika: 2
- Rodzaj przełącznika: Krańcowy
- Typ styków: SPDT Pojedynczy styk przełączany
- Prąd przełącznika: 5A
- Sposób przełączania: ON-(OFF) / OFF-(ON)
- Kolor klawisza przełącznika: Nie
- Napięcie przełącznika: 230V
- Otwór montażowy: Nie
- Kolor podświetlenia: Brak
- Nazwa: Przełącznik
- Typ wyprowadzeń: Śrubowe
- Sposób montażu mechanicznego: Przykręcany
Parametry techniczne
- Prędkość działania: 0,5 mm ~ 0,5 m/s
- Częstotliwość operacyjna:
- Mechaniczna: 120 operacji/min
- Elektryczna: 30 operacji/min
- Rezystancja styków: maks. 50 mΩ (wartość początkowa)
- Rezystancja izolacji: min. 100 mΩ (przy DC 500V)
- Konwencjonalny prąd cieplny: 5A
- Parametry elektryczne:
- AC 380V/0,8A
- DC 220V/0,1A
- Wytrzymałość dielektryczna:
- 1890VAC, 50/60Hz, 1 minuta między zaciskami o tej samej biegunowości
- 2500VAC, 50/60Hz, 1 minuta między każdym zaciskiem a częściami metalowymi nieprzewodzącymi prądu
- 2500VAC, 50/60Hz, 1 minuta między przewodzącymi częściami metalowymi a uziemieniem
- Odporność na wibracje:
- Błąd działania: 10 Hz ~ 55 Hz, podwójna amplituda 1,5 mm
- Odporność na wstrząsy:
- Zniszczenie: 1000 m/s²
- Błąd działania: 300 m/s²
- Zakres temperatury pracy: -5℃ ~ +60℃ (bez oszronienia)
- Wilgotność otoczenia: maks. 90%
- Trwałość mechaniczna: min. 6 000 000 operacji
- Trwałość elektryczna: min. 300 000 operacji
- Stopień ochrony: IP52
