Wyłącznik czasowy 12V z wejściem bistabilnym i przekaźnikiem - PCB do projektu AVT 5927
- Wyłącznik czasowy 12V reaguje na zmianę stanu przełącznika ON/OFF i załącza przekaźnik na 2–200 s. AVT5927 A zawiera płytkę PCB, a elementy należy skompletować osobno.
Przekaźnikowy timer 2–200 s reagujący na zmianę stanu wejścia - płytka PCB do AVT5927

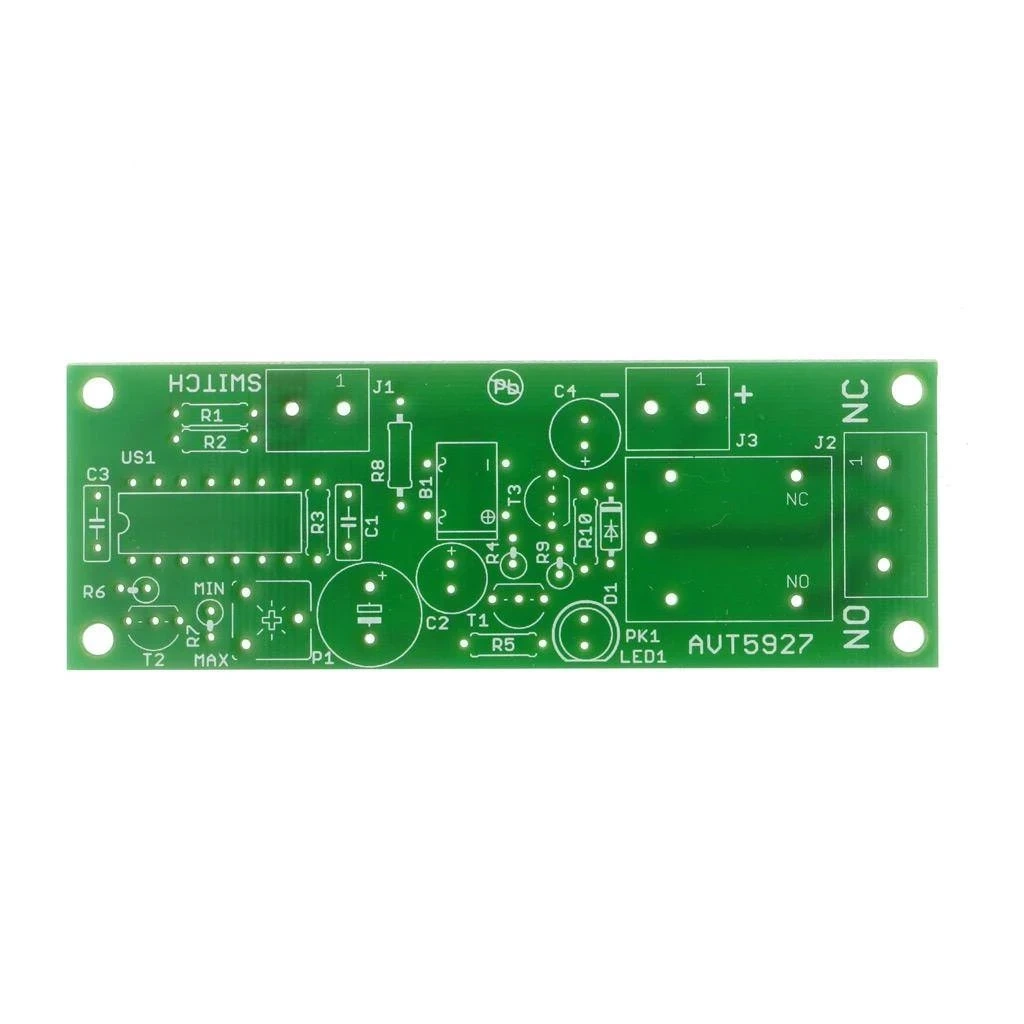

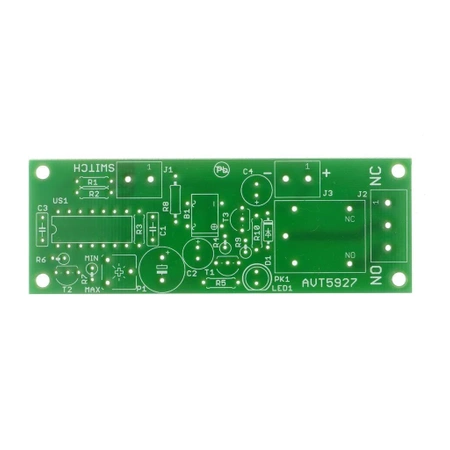

Płytka PCB do wykonania wyłącznika czasowego 12 V z wejściem bistabilnym ON/OFF, regulacją czasu i wyjściem przekaźnikowym NO/NC.
Czasowe załączanie po każdej zmianie przełącznika
AVT5927 to wyłącznik czasowy z wejściem bistabilnym. Układ reaguje zarówno na zwarcie, jak i rozwarcie styków przełącznika podłączonego do wejścia, a następnie załącza przekaźnik na ustawiony czas.
Timer sprawdzi się w prostych układach oświetlenia korytarza, klatki schodowej, stanowiska roboczego albo urządzenia, które ma wyłączyć obciążenie po określonym czasie. Kolejna zmiana stanu wejścia w trakcie odliczania pozwala przedłużyć czas załączenia. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT5927
Wyłącznik czasowy z wejściem bistabilnym, układem 40106, przekaźnikiem 12 V i regulowanym czasem załączenia.
| Kod projektu | AVT5927 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wyłącznik czasowy z wejściem bistabilnym |
| Wejście sterujące | przełącznik bistabilny ON/OFF |
| Reakcja wejścia | zwarcie lub rozwarcie styków |
| Czas załączenia przekaźnika | 2–200 s, regulacja P1 |
| Możliwość przedłużenia cyklu | kolejna zmiana stanu wejścia podczas odliczania |
| Wyjście | styki przekaźnika NO i NC |
| Zasilanie | 12 V DC |
| Pobór prądu | około 1,5 mA spoczynek, około 35 mA praca przekaźnika |
| Wymiary płytki PCB | 85×30 mm |
Wersja
AVT5927 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R7: 100 Ω
- R2, R3: 1 MΩ
- R1, R4–R6, R8–R10: 10 kΩ
- P1: potencjometr montażowy 1 MΩ
- C1, C3: 100 nF
- C2, C4: 220 µF / 25 V
- D1: 1N4148
- B1: mostek prostowniczy
- LED1: dioda LED 5 mm zielona
- T1–T3: BC546
- US1: 40106
- PK1: przekaźnik 12 V
- J1, J3: ARK2/500
- J2: ARK3/500
Notes
Zasilanie 12 V DC należy podłączyć do złącza J3, wejście przełącznika do J1, a obciążenie do styków przekaźnika na J2.
P1 ustawia czas załączenia przekaźnika: obrót w lewo skraca czas, a obrót w prawo go wydłuża.
Dłuższy czas działania można uzyskać przez zwiększenie pojemności C2. Zastosowanie 1000 µF zamiast 220 µF wydłuża czas do około 16 minut.
Podczas montażu trzeba zwrócić uwagę na polaryzację D1, LED1, kondensatorów elektrolitycznych, tranzystorów oraz układu 40106.
Uwaga: styki przekaźnika mogą przełączać obwód zewnętrzny, ale przewody, izolacja, obudowa i zabezpieczenie muszą być dobrane do napięcia oraz prądu obciążenia. Przy pracy z napięciami niebezpiecznymi wymagane są odpowiednie kwalifikacje i zachowanie zasad bezpieczeństwa.
Najczęściej zadawane pytania
AVT5927 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do czasowego załączania oświetlenia, wentylacji, sygnalizacji lub innego obciążenia po zmianie stanu przełącznika bistabilnego.
Nie. Układ działa sprzętowo na bramkach Schmitta 40106, elementach RC, tranzystorach i przekaźniku.
Nie. Reaguje na każdą zmianę stanu przełącznika, czyli zarówno na zwarcie, jak i rozwarcie styków.
Układ wymaga zasilania 12 V DC.
