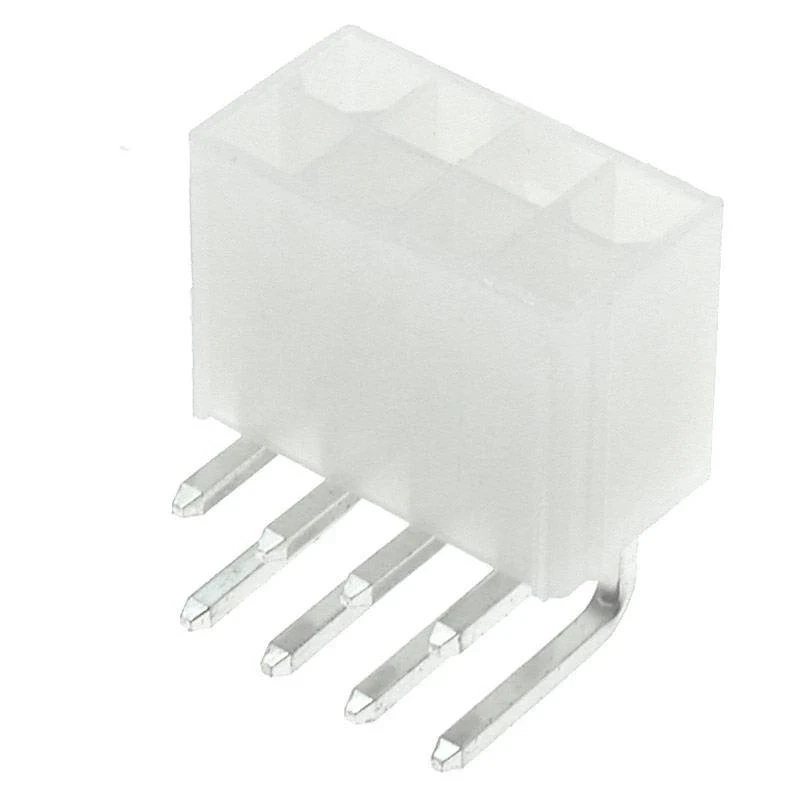

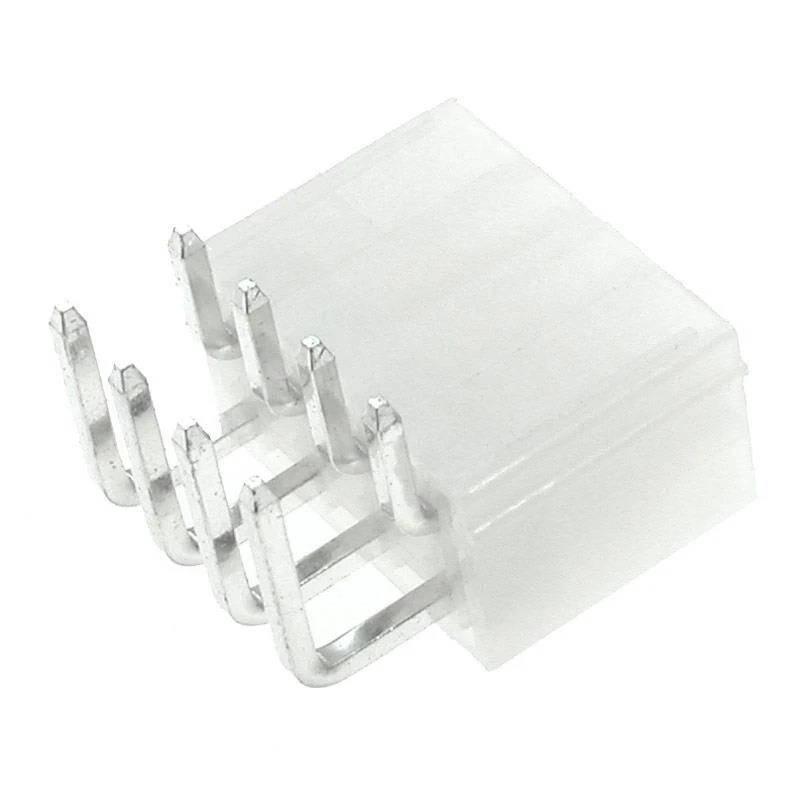

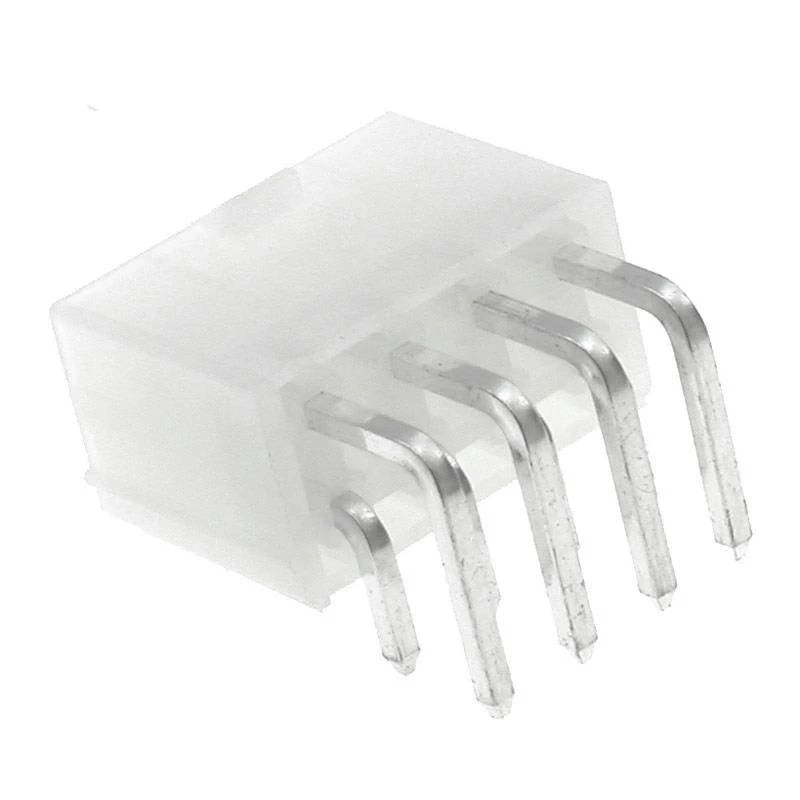

Wtyk ATX 8-stykowy męski kątowy do montażu na PCB, raster 4,20 mm, biały, KWM4505-08R
Męski wtyk ATX 8-stykowy do lutowania na płytce drukowanej
Wtyk ATX KWM4505-08R jest elementem przeznaczonym do montażu na płytce drukowanej i współpracy z kompatybilną obudową żeńską. Kluczowana obudowa pomaga ustalić właściwe położenie obu części podczas łączenia.
Najważniejsze cechy
- Układ styków: 8 styków w rastrze 4,20 mm
- Wykonanie mechaniczne: wersja kątowy
- Układ obudowy: podwójny, z kluczem
Zastosowanie
Wtyk jest przeznaczony do rozłączalnych połączeń zasilających i sygnałowych wewnątrz urządzeń elektronicznych, sterowników, modułów wykonawczych oraz własnych konstrukcji wyposażonych w odpowiednie złącze przewodowe.
Specyfikacja techniczna
- Typ elementu: męski wtyk ATX
- Montaż: na płytce drukowanej
- Kierunek dołączenia złącza współpracującego: równolegle do powierzchni płytki
- Wykończenie wyprowadzeń: cynowane
- Kołki stabilizujące: brak
- Kolor obudowy: biały
Warto wiedzieć
Brak kołków stabilizujących należy uwzględnić podczas projektowania obrysu i pól lutowniczych. Położenie klucza oraz kierunek dołączania części przewodowej warto sprawdzić jeszcze przed wykonaniem płytki.
Najczęściej zadawane pytania
Nie. Ten element lutuje się na płytce drukowanej; po stronie przewodu potrzebna jest kompatybilna obudowa żeńska ze stykami.
Klucz ogranicza możliwość połączenia elementów w niewłaściwym położeniu.
Nie. Stabilność mechaniczna po montażu zależy od prawidłowego dopasowania pól lutowniczych i jakości lutowania wyprowadzeń.
Należy przewidzieć miejsce na obudowę współpracującą i kierunek jej dołączania równolegle do powierzchni płytki.
Tak. Wyprowadzenia są przygotowane do lutowania w odpowiednio zaprojektowanych otworach płytki drukowanej.
