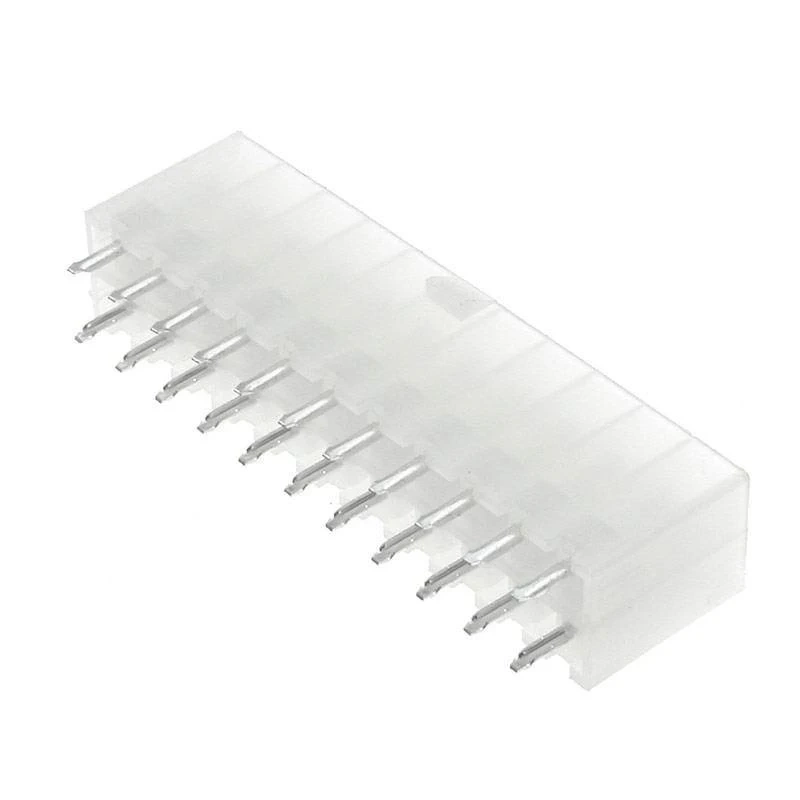

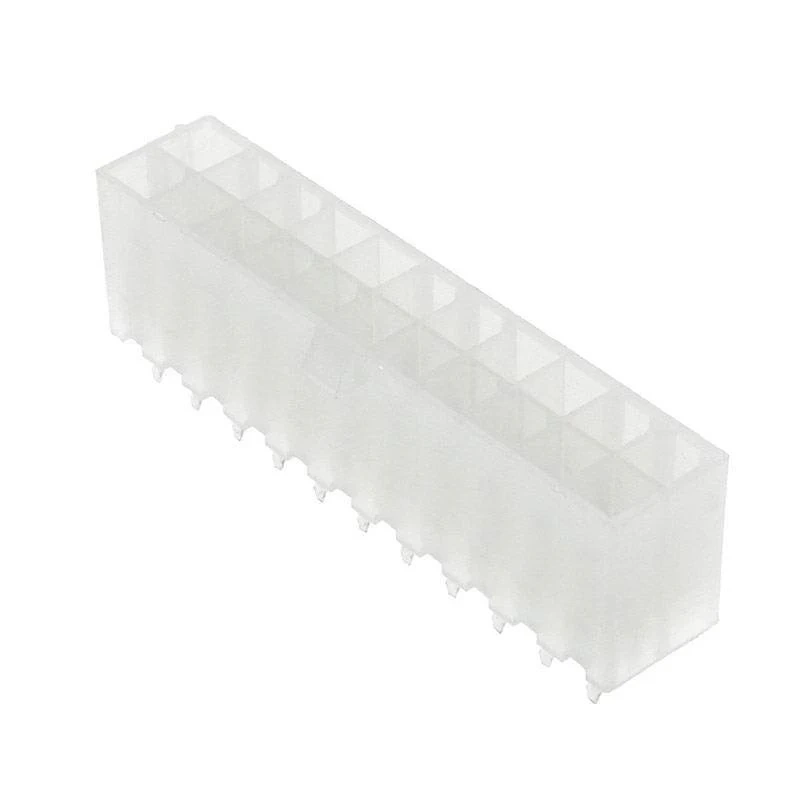

Wtyk ATX 22-stykowy męski prosty do montażu na PCB, raster 4,20 mm, biały, KWM4505-22S
Męski wtyk ATX 22-stykowy do lutowania na płytce drukowanej
Wtyk ATX KWM4505-22S jest elementem przeznaczonym do montażu na płytce drukowanej i współpracy z kompatybilną obudową żeńską. Kluczowana obudowa pomaga ustalić właściwe położenie obu części podczas łączenia.
Najważniejsze cechy
- Układ styków: 22 styki w rastrze 4,20 mm
- Wykonanie mechaniczne: wersja prosta
- Układ obudowy: podwójny, z kluczem
Zastosowanie
Wtyk jest przeznaczony do rozłączalnych połączeń zasilających i sygnałowych wewnątrz urządzeń elektronicznych, sterowników, modułów wykonawczych oraz własnych konstrukcji wyposażonych w odpowiednie złącze przewodowe.
Specyfikacja techniczna
- Typ elementu: męski wtyk ATX
- Montaż: na płytce drukowanej
- Kierunek dołączenia złącza współpracującego: prostopadle do powierzchni płytki
- Wykończenie wyprowadzeń: cynowane
- Kołki stabilizujące: brak
- Kolor obudowy: biały
Warto wiedzieć
Brak kołków stabilizujących należy uwzględnić podczas projektowania obrysu i pól lutowniczych. Położenie klucza oraz kierunek dołączania części przewodowej warto sprawdzić jeszcze przed wykonaniem płytki.
Najczęściej zadawane pytania
Jaka obudowa żeńska pasuje do tego wtyku?
Obudowa gniazda serii KWF5150 na 22 styki, o tej samej liczbie pozycji i tym samym rastrze. Kupuje się ją osobno, razem ze stykami.
Czy styki są w komplecie z obudową żeńską?
Nie. Obudowa KWF5150 to sam korpus. Styki żeńskie KWF5150 PIN zamawia się osobno, po jednym na każdą pozycję.
Jakie przewody można zacisnąć w stykach?
Styki KWF5150 PIN przyjmują przewody o przekroju od 22 do 26 AWG, czyli mniej więcej od 0,13 do 0,33 mm².
Czym różni się wersja kątowa od prostej?
Wersja prosta ma wyprowadzenia proste, więc złącze przewodowe wpina się prostopadle do płytki. Przy projektowaniu obudowy urządzenia decyduje to o położeniu wylotu wiązki.
Czy raster 4,20 mm to standard Mini-Fit?
Raster 4,20 mm odpowiada popularnemu rozstawowi stosowanemu w złączach zasilających ATX. Przed zamówieniem warto porównać wymiary z posiadanym złączem, bo pod tym rastrem produkowane są konstrukcje różnych wytwórców.
