Jaka obudowa żeńska pasuje do tego wtyku?
Obudowa KWF5150-10 o tej samej liczbie pozycji. Kupuje się ją osobno, razem ze stykami.

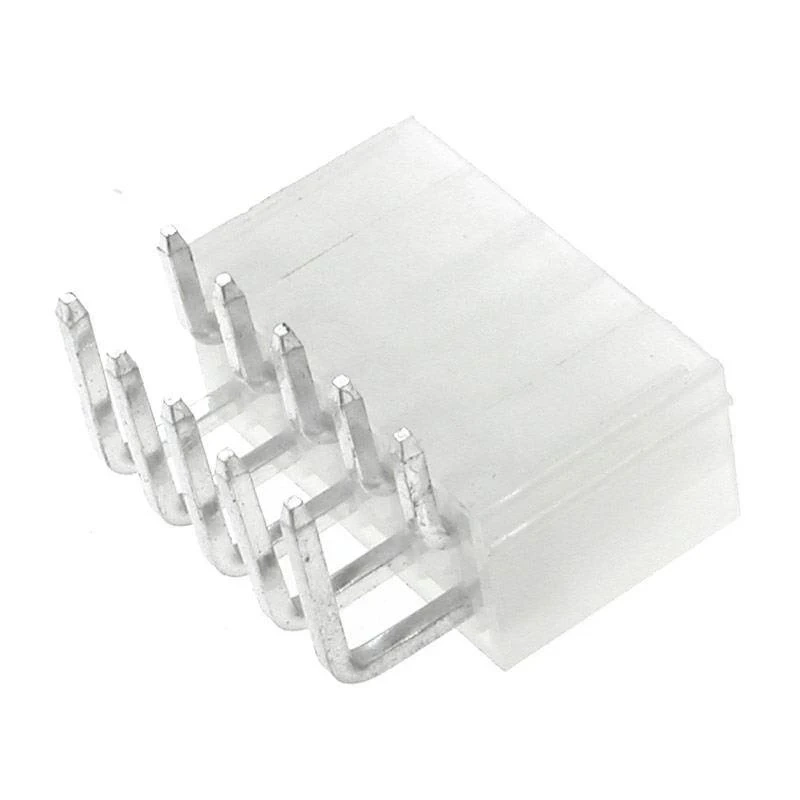

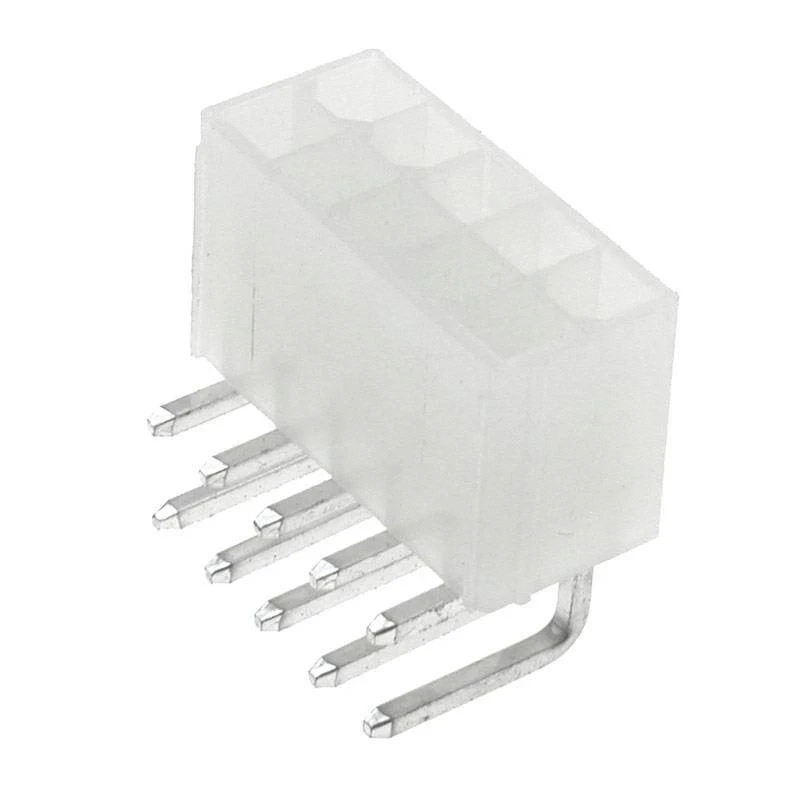

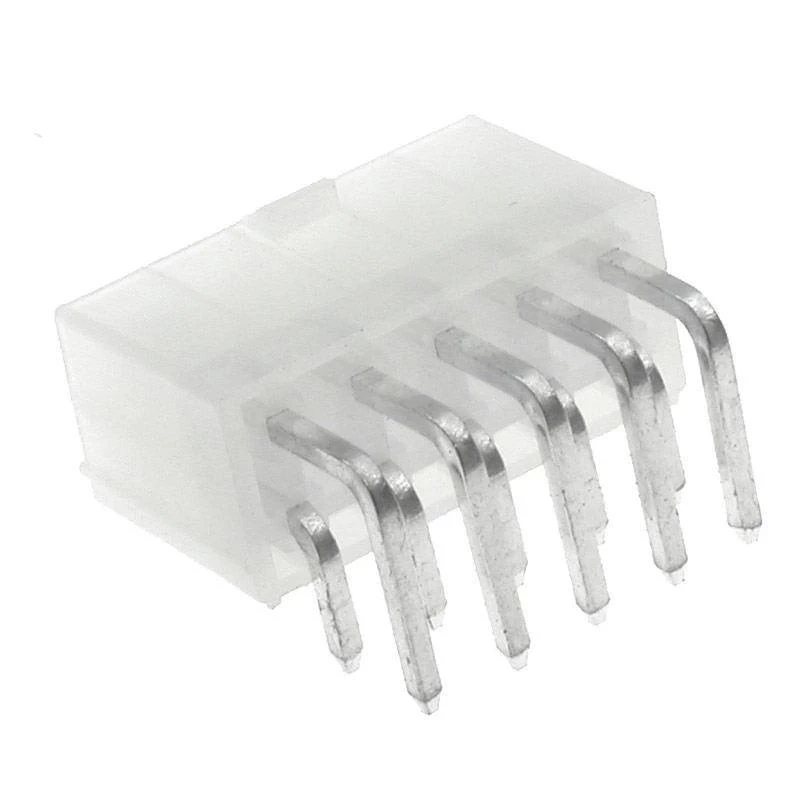

Wtyk ATX 10-stykowy męski kątowy do montażu na PCB, raster 4,20 mm, biały, KWM4505-10R
Męski wtyk ATX 10-stykowy do lutowania na płytce drukowanej
Wtyk ATX KWM4505-10R jest elementem przeznaczonym do montażu na płytce drukowanej i współpracy z kompatybilną obudową żeńską. Kluczowana obudowa pomaga ustalić właściwe położenie obu części podczas łączenia.
Najważniejsze cechy
- Układ styków: 10 styków w rastrze 4,20 mm
- Wykonanie mechaniczne: wersja kątowa
- Układ obudowy: podwójny, z kluczem
Zastosowanie
Wtyk jest przeznaczony do rozłączalnych połączeń zasilających i sygnałowych wewnątrz urządzeń elektronicznych, sterowników, modułów wykonawczych oraz własnych konstrukcji wyposażonych w odpowiednie złącze przewodowe.
Specyfikacja techniczna
- Typ elementu: męski wtyk ATX
- Montaż: na płytce drukowanej
- Kierunek dołączenia złącza współpracującego: równolegle do powierzchni płytki
- Wykończenie wyprowadzeń: cynowane
- Kołki stabilizujące: brak
- Kolor obudowy: biały
Warto wiedzieć
Brak kołków stabilizujących należy uwzględnić podczas projektowania obrysu i pól lutowniczych. Położenie klucza oraz kierunek dołączania części przewodowej warto sprawdzić jeszcze przed wykonaniem płytki.
Najczęściej zadawane pytania
Czy styki są w komplecie z obudową żeńską?
Nie. Obudowa KWF5150 to sam korpus. Styki żeńskie KWF5150 PIN zamawia się osobno, po jednym na każdą pozycję.
Jakie przewody można zacisnąć w stykach?
Styki KWF5150 PIN przyjmują przewody o przekroju od 22 do 26 AWG, czyli mniej więcej od 0,13 do 0,33 mm².
Czym różni się wersja kątowa od prostej?
Wersja kątowa ma wyprowadzenia zagięte o 90 stopni, więc złącze przewodowe wpina się równolegle do płytki. Przy projektowaniu obudowy urządzenia decyduje to o położeniu wylotu wiązki.
Czy raster 4,20 mm to standard Mini-Fit?
Raster 4,20 mm odpowiada popularnemu rozstawowi stosowanemu w złączach zasilających ATX. Przed zamówieniem warto porównać wymiary z posiadanym złączem, bo pod tym rastrem produkowane są konstrukcje różnych wytwórców.
