Wspomagacz wyboru - animacja losowania z dźwiękiem. Zestaw DIY do nauki lutowania AVT EDU639

Zlutuj układ, wybierz planszę i pozwól elektronice podjąć decyzję

AVT EDU639 to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu działa jako elektroniczny „Wspomagacz wyboru”, czyli mała machina losująca do codziennych decyzji, zabawy ze znajomymi i prostych gier. Po naciśnięciu przycisku START układ uruchamia animację losowania na 7 diodach LED oraz sygnalizację dźwiękową.

W komplecie znajduje się 8 tematycznych plansz wyboru oraz dodatkowa czysta plansza do własnych pomysłów. Dzięki temu układ można wykorzystać między innymi do wyboru jedzenia, filmu, aktywności, środka transportu, kierunku, terminu albo odpowiedzi TAK/NIE.

Najważniejsze w skrócie

• zestaw DIY do samodzielnego montażu i lutowania
• elektroniczny wspomagacz wyboru do zabawy i codziennych decyzji
• 7 diod LED wskazujących wynik losowania
• efektowna animacja losowania
• dźwiękowa sygnalizacja pracy układu
• 8 tematycznych plansz wyboru
• dodatkowa czysta plansza do własnych pomysłów
• przycisk START uruchamiający losowanie
• mikrokontroler ATTINY24A w podstawce
• zasilanie 4,5 V DC z 3 baterii AAA
• baterie nie są dołączone do zestawu
• wymiary płytki 110 × 45 mm
• poziom trudności montażu 1 / 5

Co daje ten projekt?

Montaż układu pozwala przećwiczyć lutowanie elementów przewlekanych, rozpoznawanie rezystorów, kondensatora elektrolitycznego, diody zabezpieczającej, diod LED, przycisku, włącznika, głośnika piezo oraz układu scalonego w podstawce. Po uruchomieniu efekt działania jest natychmiast widoczny i słyszalny — układ losuje jedną z opcji, pokazuje wynik na diodach i sygnalizuje wybór dźwiękiem.

Projekt dobrze pokazuje, jak mikrokontroler może sterować diodami LED, prostą animacją i sygnalizacją dźwiękową. Dodatkowe plansze sprawiają, że po zlutowaniu powstaje nie tylko ćwiczenie montażowe, ale też praktyczny gadżet do zabawy.

Skąd pomysł na „Wspomagacz wyboru”?

Nazwa dobrze oddaje charakter projektu. Układ ma pomagać wtedy, gdy trudno zdecydować, co zjeść, co obejrzeć, czym jechać, co robić albo którą opcję wybrać podczas spotkania ze znajomymi. To elektronika z przymrużeniem oka — mała „machina losująca”, która zamienia zwykłe podejmowanie decyzji w zabawę z animacją LED i dźwiękiem.

Co znajdziesz w zestawie?

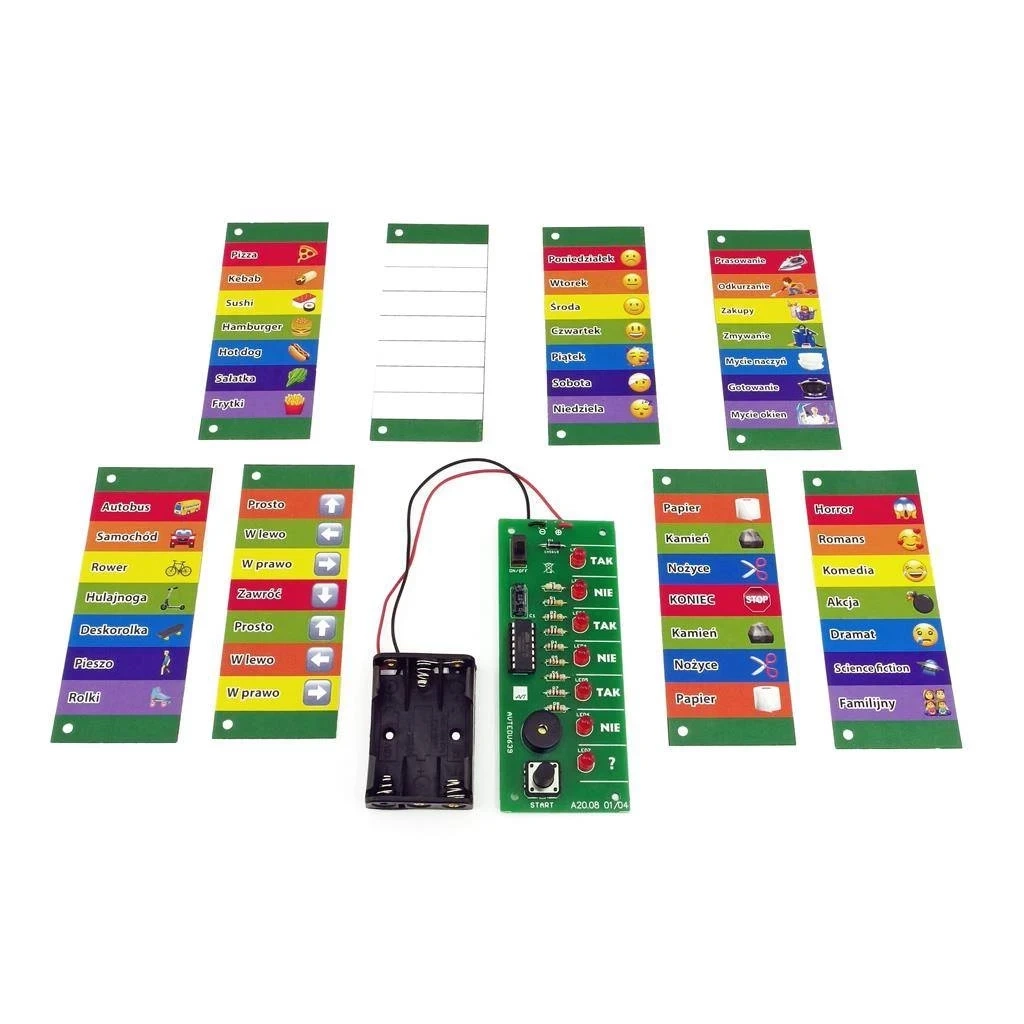

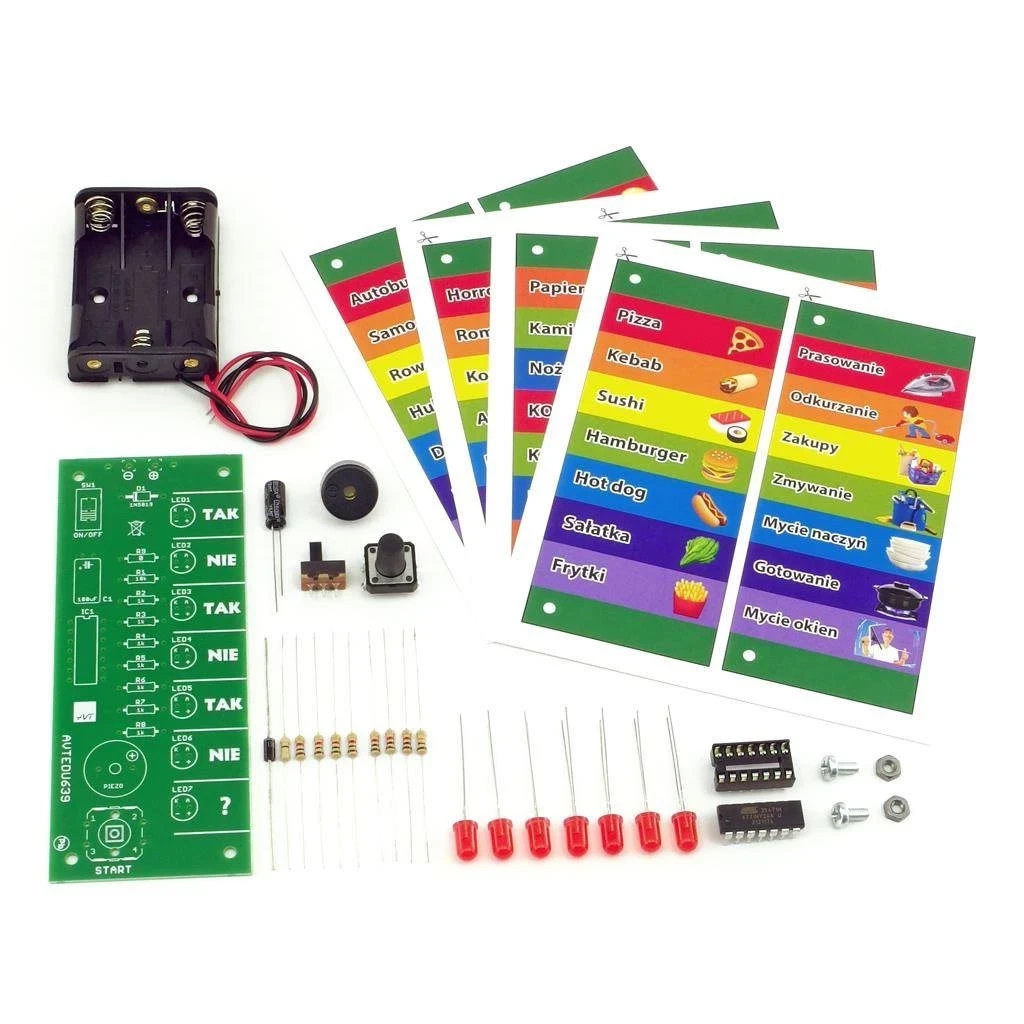

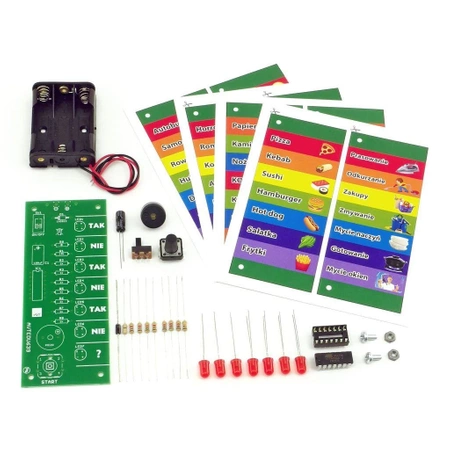

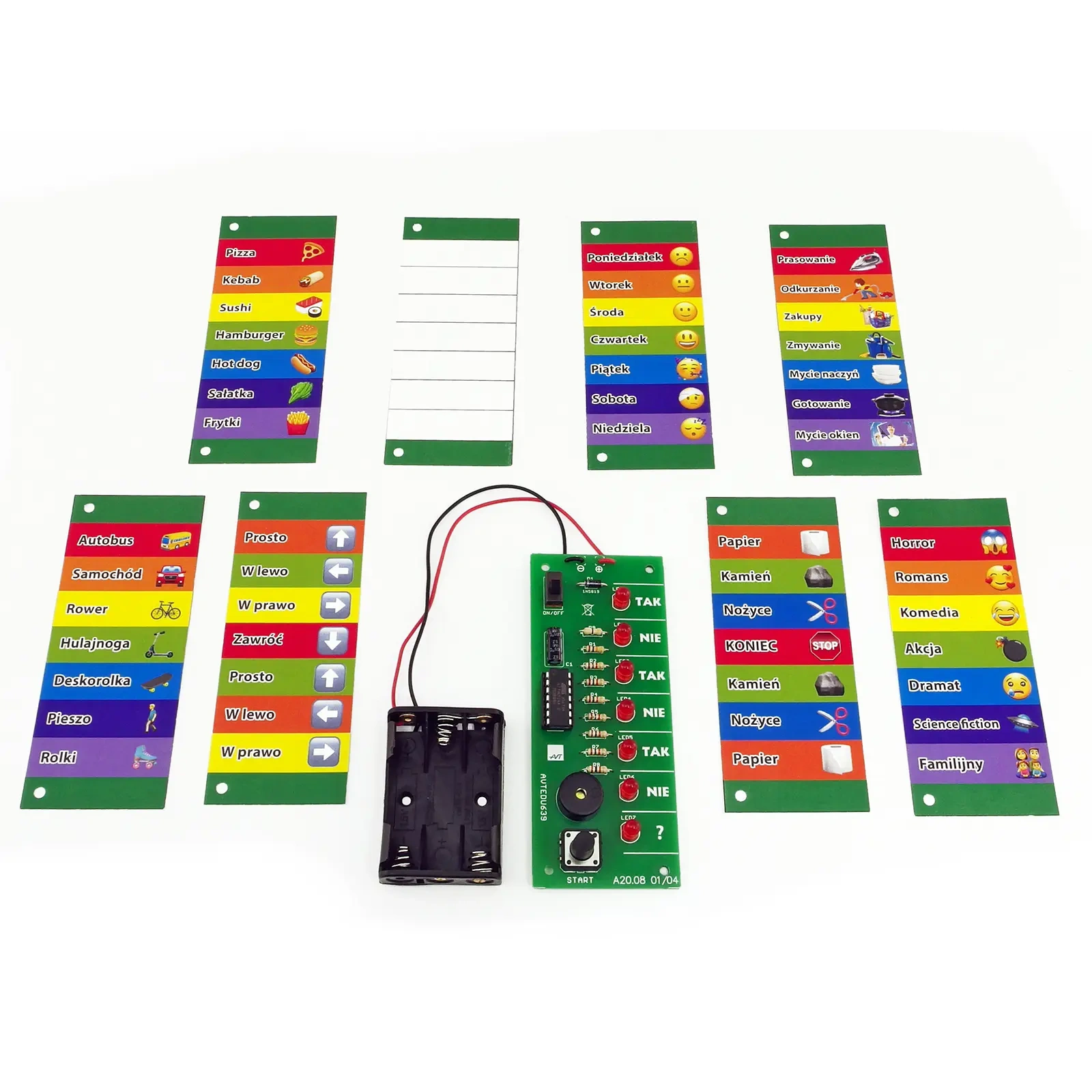

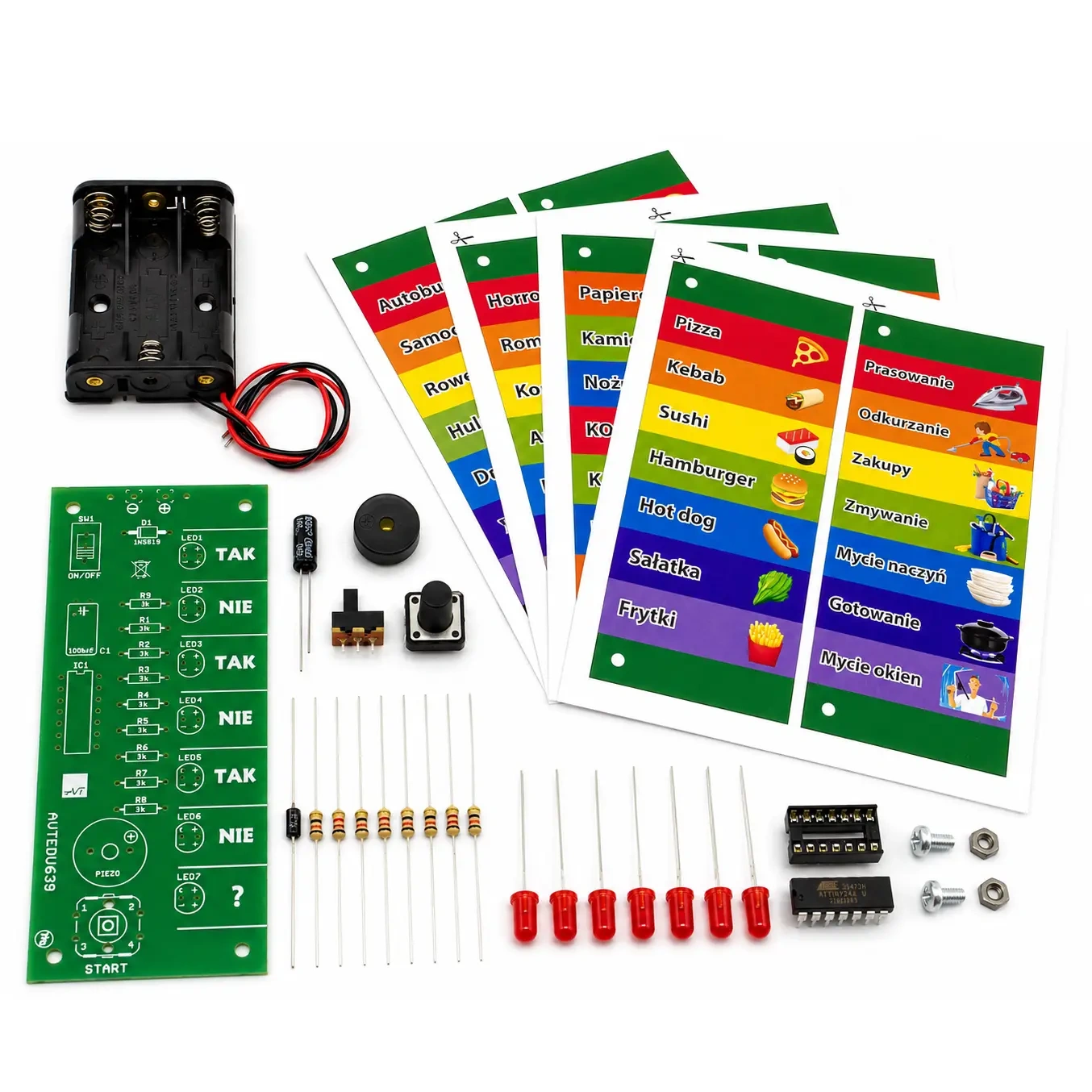

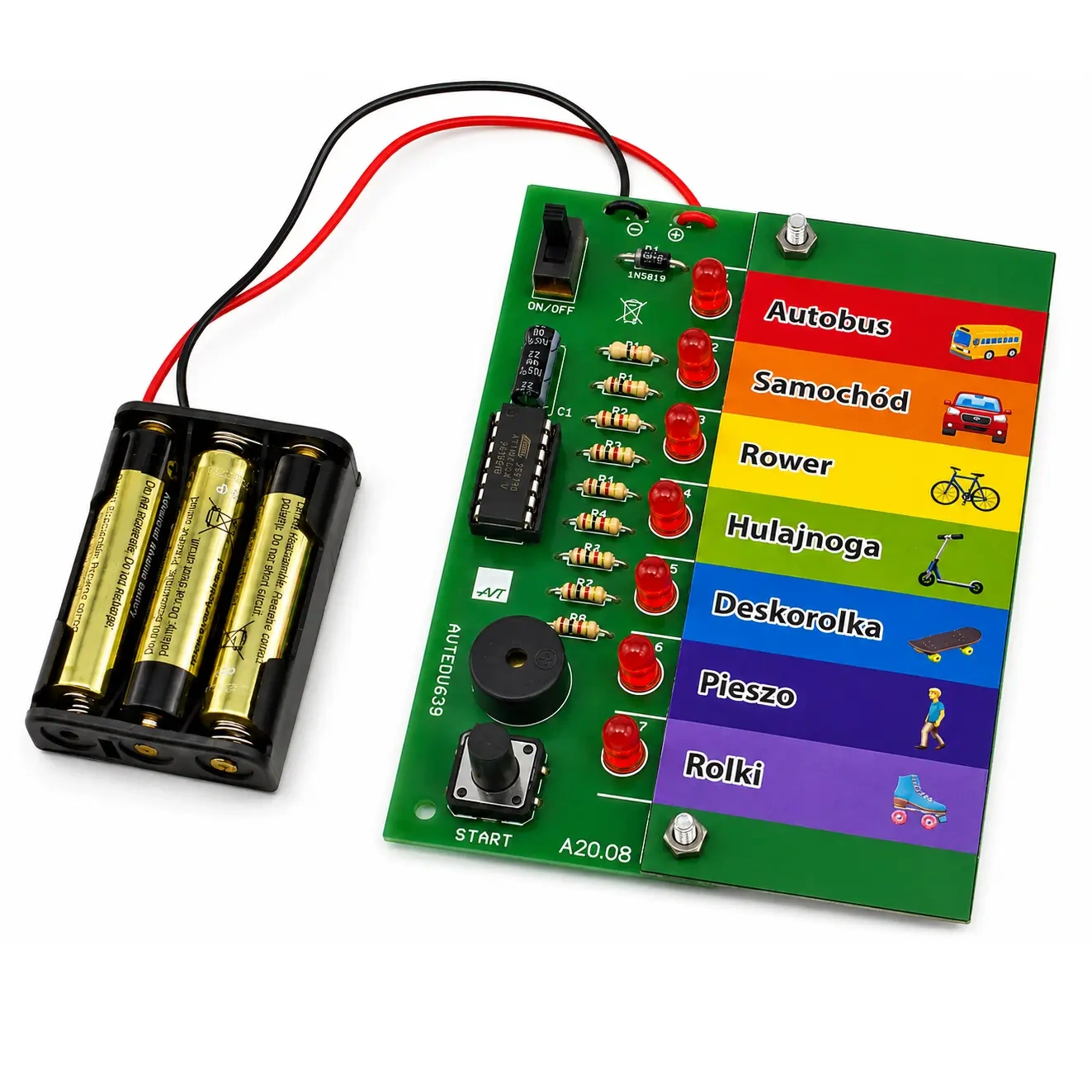

W komplecie znajduje się płytka drukowana PCB, komplet elementów elektronicznych do montażu układu oraz plansze wyboru do mocowania na płytce.

• płytka drukowana PCB 110 × 45 mm
• 7 diod LED 5 mm
• mikrokontroler ATTINY24A z podstawką
• głośnik piezo
• przycisk START
• włącznik SW1
• dioda 1N5819
• rezystory 10 kΩ, 1 kΩ i 0 Ω
• kondensator 100 µF
• koszyk baterii
• 8 tematycznych plansz wyboru
• dodatkowa czysta plansza
• dwie śruby M3 × 6 mm z nakrętkami do mocowania plansz

Co dodatkowo będzie potrzebne?

1. Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
2. Zasilanie: 3 baterie AAA
3. Do przygotowania plansz: nożyczki lub nożyk do wycięcia planszy oraz narzędzie do wykonania otworów w zaznaczonych miejscach
4. Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka

Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.

Zastosowanie edukacyjne i warsztatowe

• do nauki lutowania elementów przewlekanych THT
• do ćwiczenia poprawnego montażu diod LED, kondensatora elektrolitycznego i układu scalonego
• do poznania podstaw sterowania diodami LED za pomocą mikrokontrolera
• do obserwacji działania animacji losowania i sygnalizacji dźwiękowej
• do zajęć technicznych, warsztatów elektronicznych i pracy hobbystycznej
• jako zabawny projekt edukacyjny do gier, spotkań i codziennych decyzji

Projekt AVT EDU nr 639
Wspomagacz wyboru z animacją losowania i dźwiękiem

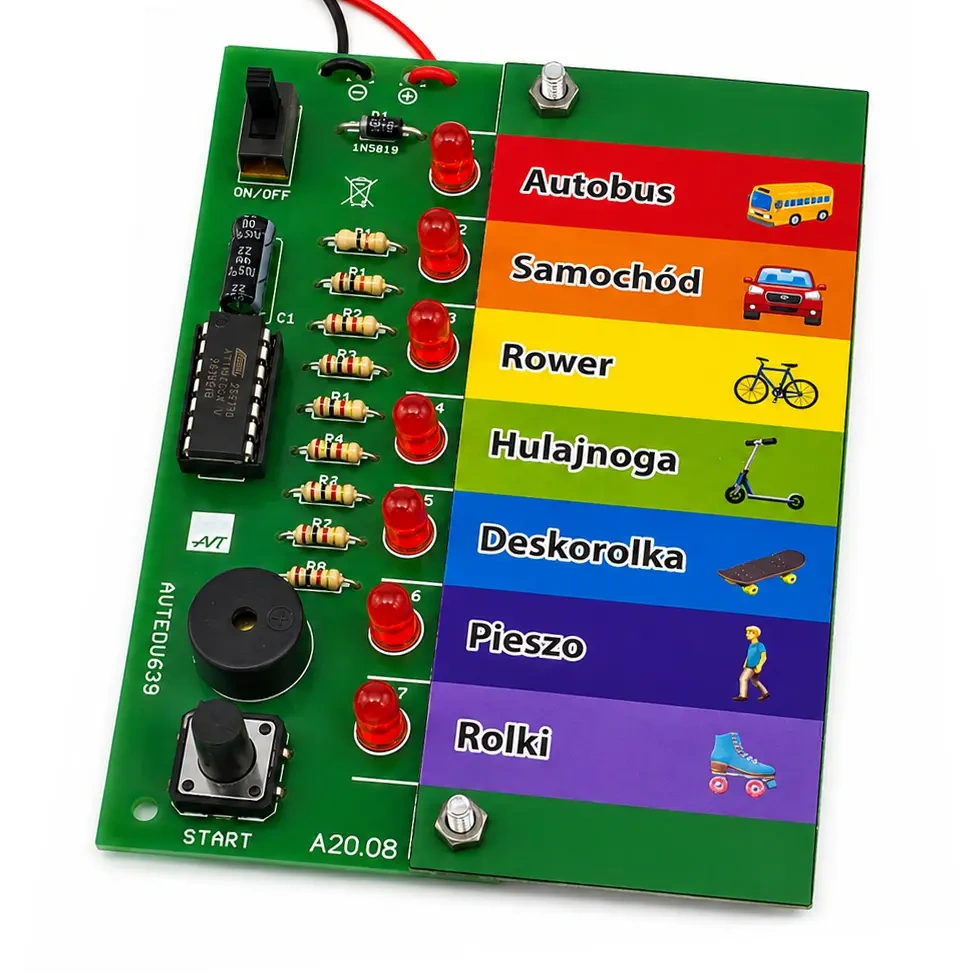

Układ wykorzystuje mikrokontroler ATTINY24A, 7 diod LED i głośnik piezo. Po naciśnięciu przycisku START rozpoczyna się losowanie, któremu towarzyszy animacja świetlna oraz sygnalizacja dźwiękowa. Wynik wskazuje jedna z diod LED ustawionych przy polach planszy. Wymienne plansze pozwalają dopasować urządzenie do różnych sytuacji — od odpowiedzi TAK/NIE, przez papier-kamień-nożyce, po wybór jedzenia, filmu, transportu lub aktywności.

Trochę teorii i wskazówki techniczne

THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego są wygodne do nauki lutowania i łatwe do kontroli wzrokowej.

Mikrokontroler ATTINY24A steruje animacją losowania, diodami LED i sygnalizacją dźwiękową. Mikrokontroler dołączony do zestawu jest przygotowany do pracy w tym projekcie.

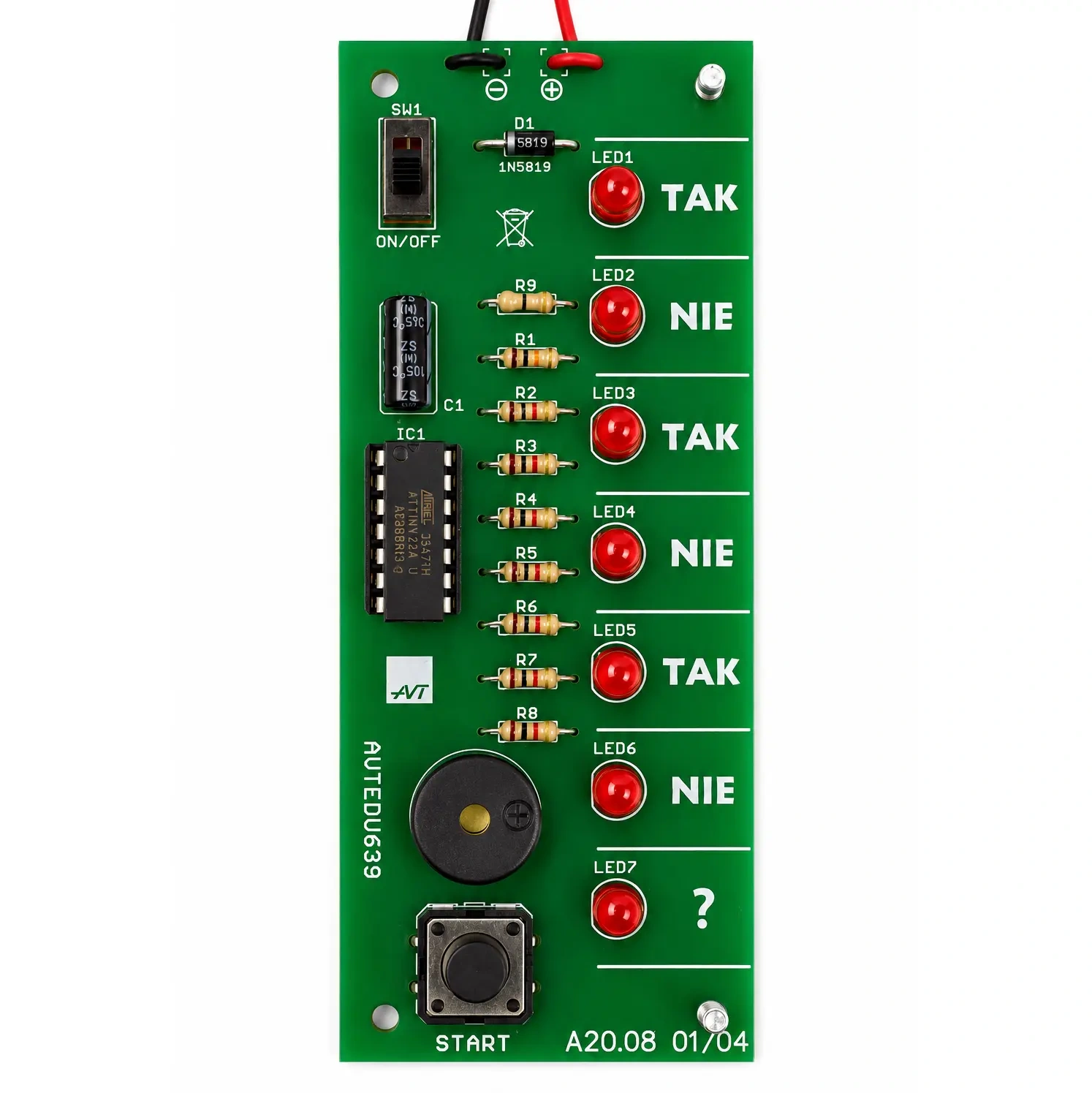

Diody LED wskazują wynik losowania. Każda dioda ma polaryzację, dlatego podczas montażu trzeba zwrócić uwagę na anodę i katodę oraz oznaczenia na płytce.

Głośnik piezo zamienia sygnał elektryczny na dźwięk. W tym układzie odpowiada za sygnalizację dźwiękową towarzyszącą losowaniu.

Plansze wyboru mocuje się do płytki za pomocą śrub M3 i nakrętek. Planszę należy wyciąć, wykonać otwory w zaznaczonych miejscach, nałożyć na płytkę i dokręcić nakrętkami.

Dioda 1N5819, kondensator elektrolityczny, diody LED i układ scalony w podstawce wymagają właściwego kierunku montażu. Elementy oznaczone w instrukcji wykrzyknikiem trzeba sprawdzić szczególnie dokładnie przed lutowaniem.

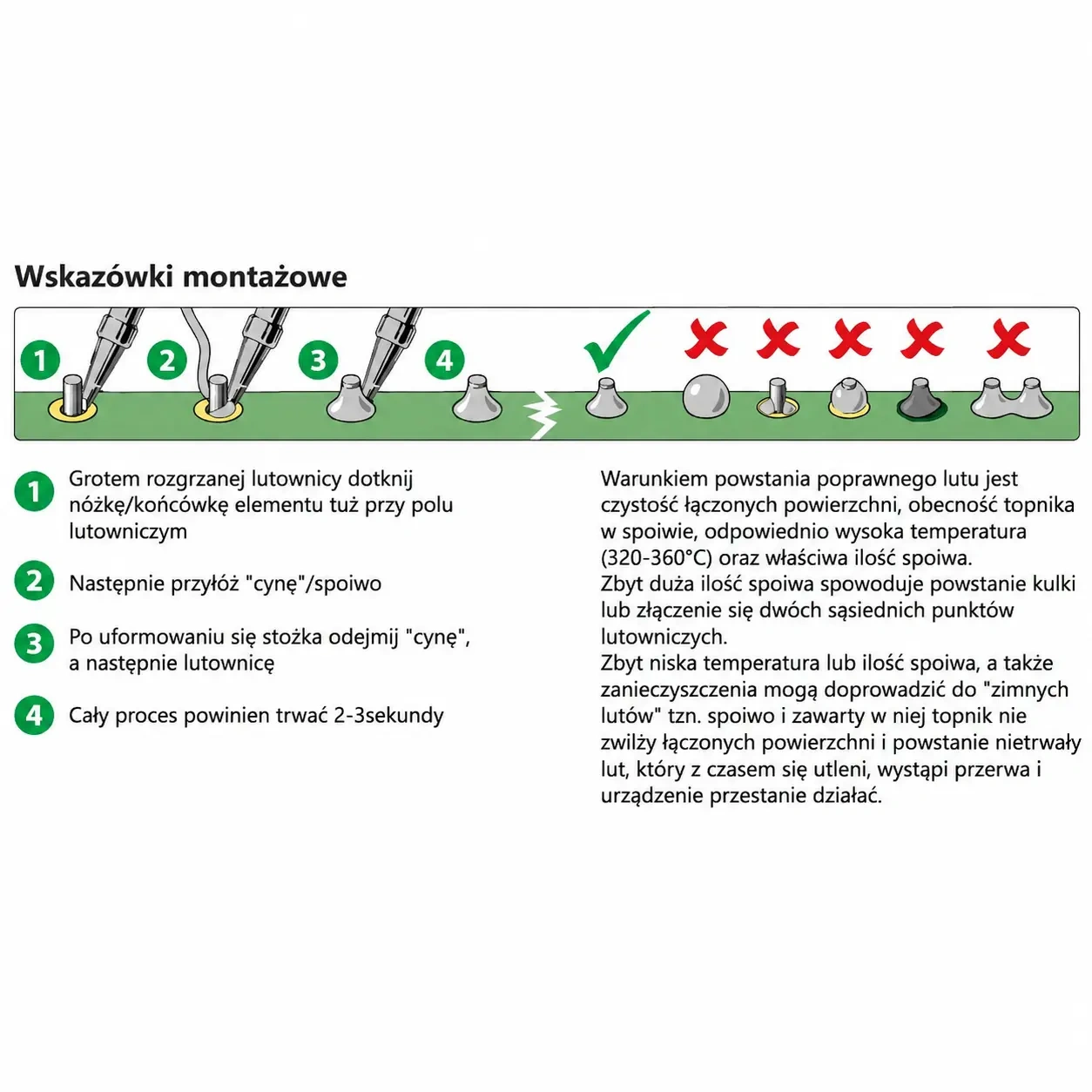

Poprawny lut powinien mieć kształt niewielkiego stożka. Zbyt duża ilość spoiwa może połączyć sąsiednie punkty lutownicze, a zbyt niska temperatura lub zabrudzone powierzchnie mogą powodować zimne luty.

Dlaczego warto wybrać AVT EDU639?

Projekt łączy naukę lutowania z zabawnym, interaktywnym efektem po montażu. Po zlutowaniu powstaje elektroniczny wspomagacz decyzji z animacją LED, dźwiękiem i wymiennymi planszami. To dobry zestaw do ćwiczenia montażu THT, pracy z mikrokontrolerem, diodami LED, przyciskiem, głośnikiem piezo oraz do pokazania, że elektronika może być nie tylko techniczna, ale też towarzyska i kreatywna.
