Wskaźnik wysterowania stereo 2×5 LED do audio - zlutowany KIT AVT 2375
- Wskaźnik wysterowania stereo pokazuje poziom sygnału audio na dwóch 5-punktowych skalach LED. AVT2375 C to zlutowany układ do poprawnego podłączenia i integracji w urządzeniu audio.

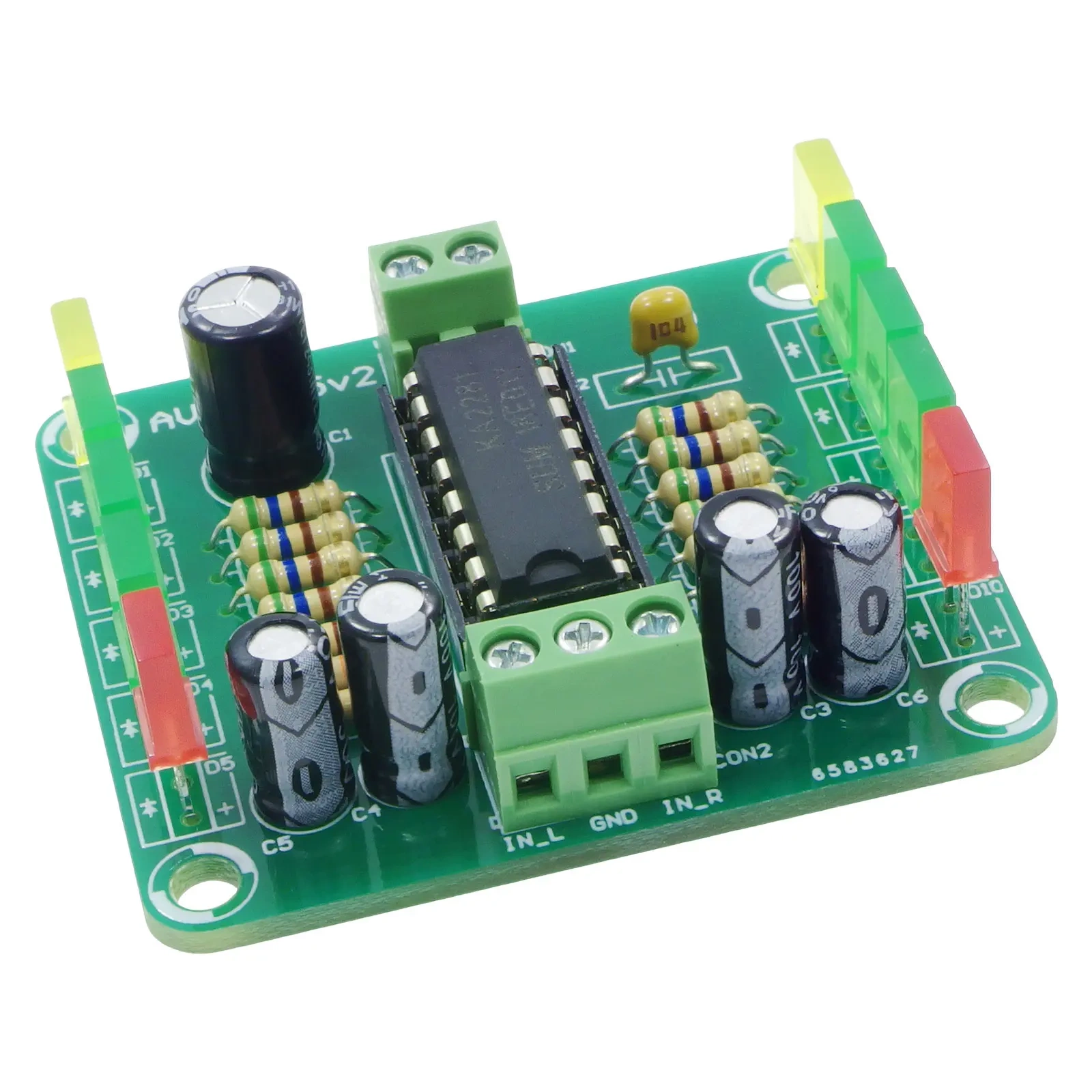

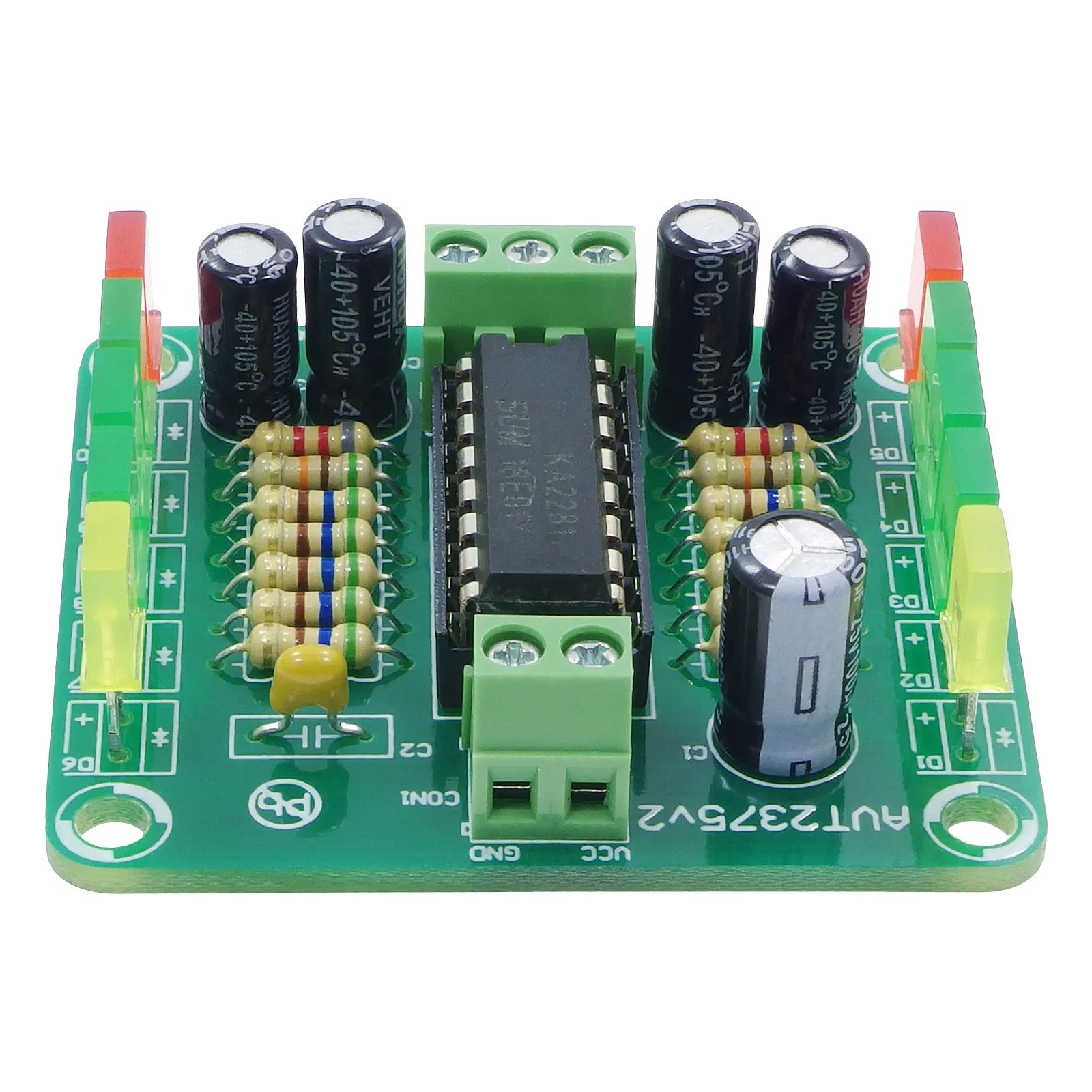

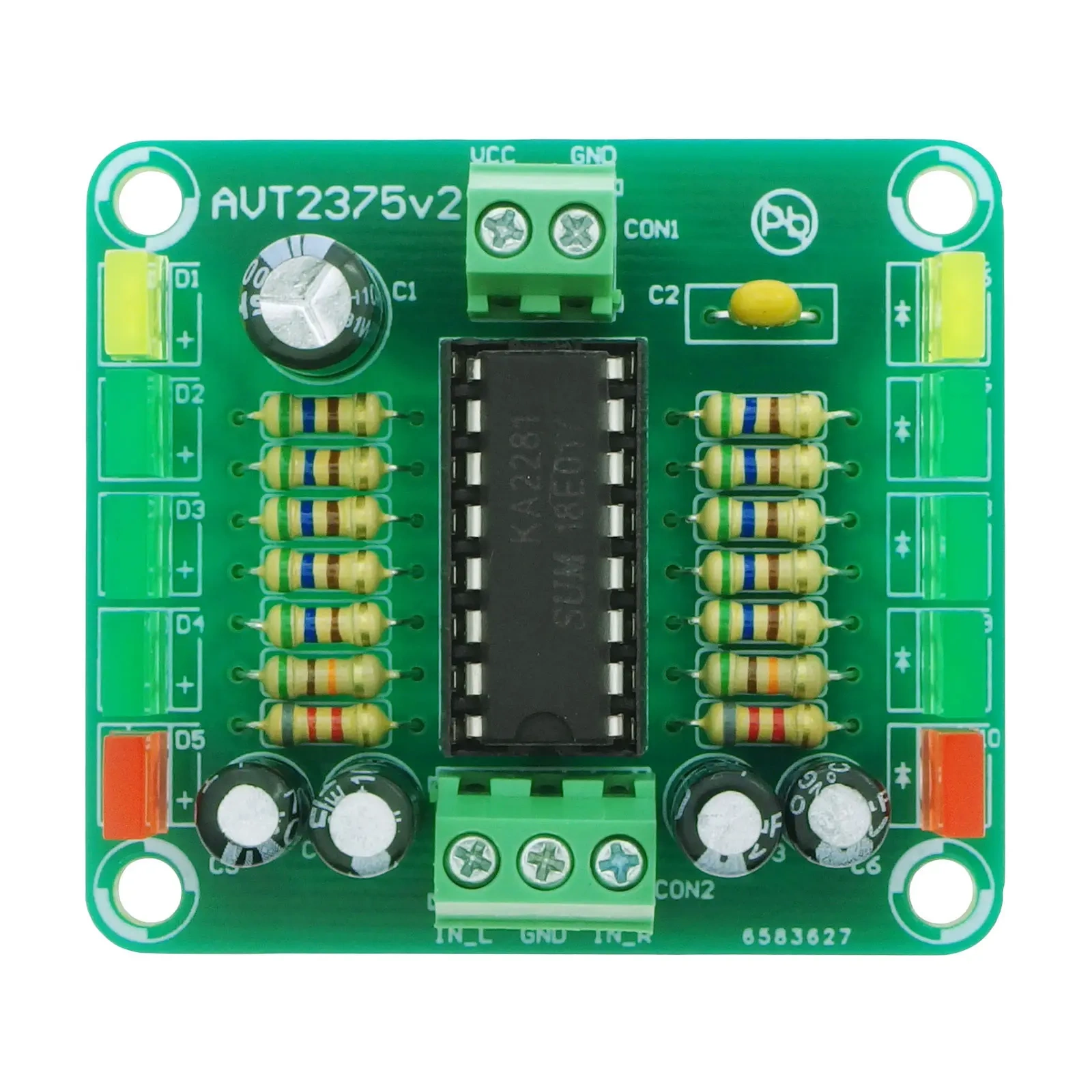

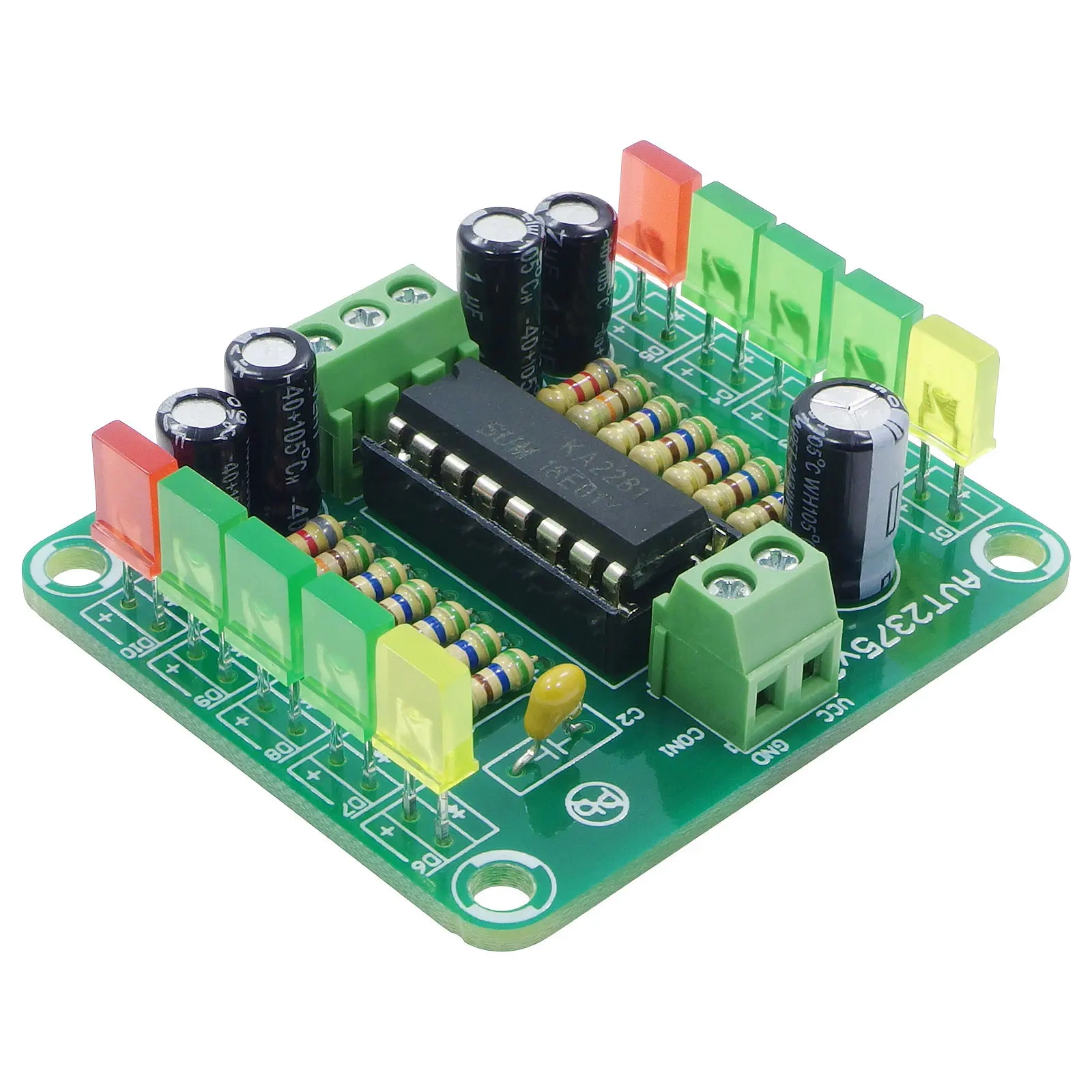

Wskaźnik poziomu audio stereo 2×5 LED - zlutowany AVT2375
Zlutowany układ wskaźnika wysterowania stereo do integracji w urządzeniu audio, panelu lub stanowisku testowym.
Wizualizacja poziomu sygnału w dwóch kanałach stereo
AVT2375 to wskaźnik wysterowania stereo, który pokazuje poziom sygnału audio osobno dla lewego i prawego kanału. Każdy kanał ma 5-punktową skalę LED, co pozwala szybko ocenić poziom sygnału w torze audio.
Układ pracuje na scalonym sterowniku KA2281 z wewnętrznymi przedwzmacniaczami i detektorami dla dwóch kanałów. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, zasilenia i integracji w obudowie, panelu urządzenia audio albo stanowisku testowym.
Karta techniczna
AVT2375
Stereofoniczny wskaźnik wysterowania sygnału audio z układem KA2281 i dwiema 5-punktowymi skalami LED.
| Kod projektu | AVT2375 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | wskaźnik wysterowania sygnału audio |
| Liczba kanałów | 2 kanały stereo |
| Skala wskazań | 5 diod LED na kanał |
| Układ scalony | KA2281 |
| Wejścia sygnałowe | INPUT A, INPUT B |
| Sygnalizacja | 10 diod LED, po 5 dla każdego kanału |
| Zasilanie | 9–12 V DC |
| Wymiary płytki PCB | 46×41 mm |
Wersja
AVT2375 C – zlutowany układ. Wersja zawiera zmontowany wskaźnik wysterowania stereo przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest samodzielnym gotowym urządzeniem. Wymaga poprawnego podłączenia zasilania, sygnałów wejściowych oraz mechanicznego zamocowania w docelowej aplikacji.
Układ można zintegrować z panelem urządzenia audio, wzmacniaczem, mikserem lub stanowiskiem testowym. Przy montażu w obudowie należy zapewnić stabilne mocowanie płytki i właściwe wyprowadzenie diod LED na panel.
Czułość wskaźnika można dopasować przez dobór wartości rezystorów R11–R14, co pozwala dostosować wskazania do poziomu sygnału w konkretnym torze audio.
Do pracy wymagane jest zasilanie napięciem stałym 9–12 V DC. Przed uruchomieniem należy sprawdzić polaryzację zasilania oraz poprawność połączeń wejściowych INPUT A i INPUT B.
Uwaga: układ wymaga zasilania napięciem stałym 9–12 V DC. Nieprawidłowa polaryzacja zasilania lub błędne podłączenie wejść sygnałowych może spowodować brak działania albo uszkodzenie elementów.
Najczęściej zadawane pytania
AVT2375 C to zlutowany układ wskaźnika wysterowania stereo 2×5 LED. Wymaga poprawnego podłączenia zasilania, wejść sygnałowych oraz integracji w urządzeniu, panelu lub obudowie.
Do wizualizacji poziomu sygnału audio w urządzeniach stereo, panelach kontrolnych, prostych wzmacniaczach, stanowiskach testowych i projektach edukacyjnych.
Nie. Wersja C jest zlutowanym układem elektronicznym przeznaczonym do poprawnego podłączenia, zabezpieczenia i integracji w docelowej aplikacji.
Nie. Wskaźnik pracuje na układzie KA2281 i nie wymaga mikrokontrolera ani programu.
Wymagane jest zasilanie napięciem stałym 9–12 V DC. Przed uruchomieniem należy sprawdzić polaryzację zasilania oraz poprawność połączeń wejściowych.
