Wskaźnik wysterowania stereo 2×5 LED do audio - PCB do projektu AVT 2375
- Wskaźnik wysterowania stereo pokazuje poziom sygnału audio na dwóch 5-punktowych skalach LED. AVT2375 A zawiera płytkę PCB 46×41 mm, a elementy elektroniczne trzeba skompletować osobno.
Wskaźnik poziomu audio 2×5 LED KA2281 - płytka PCB do AVT2375

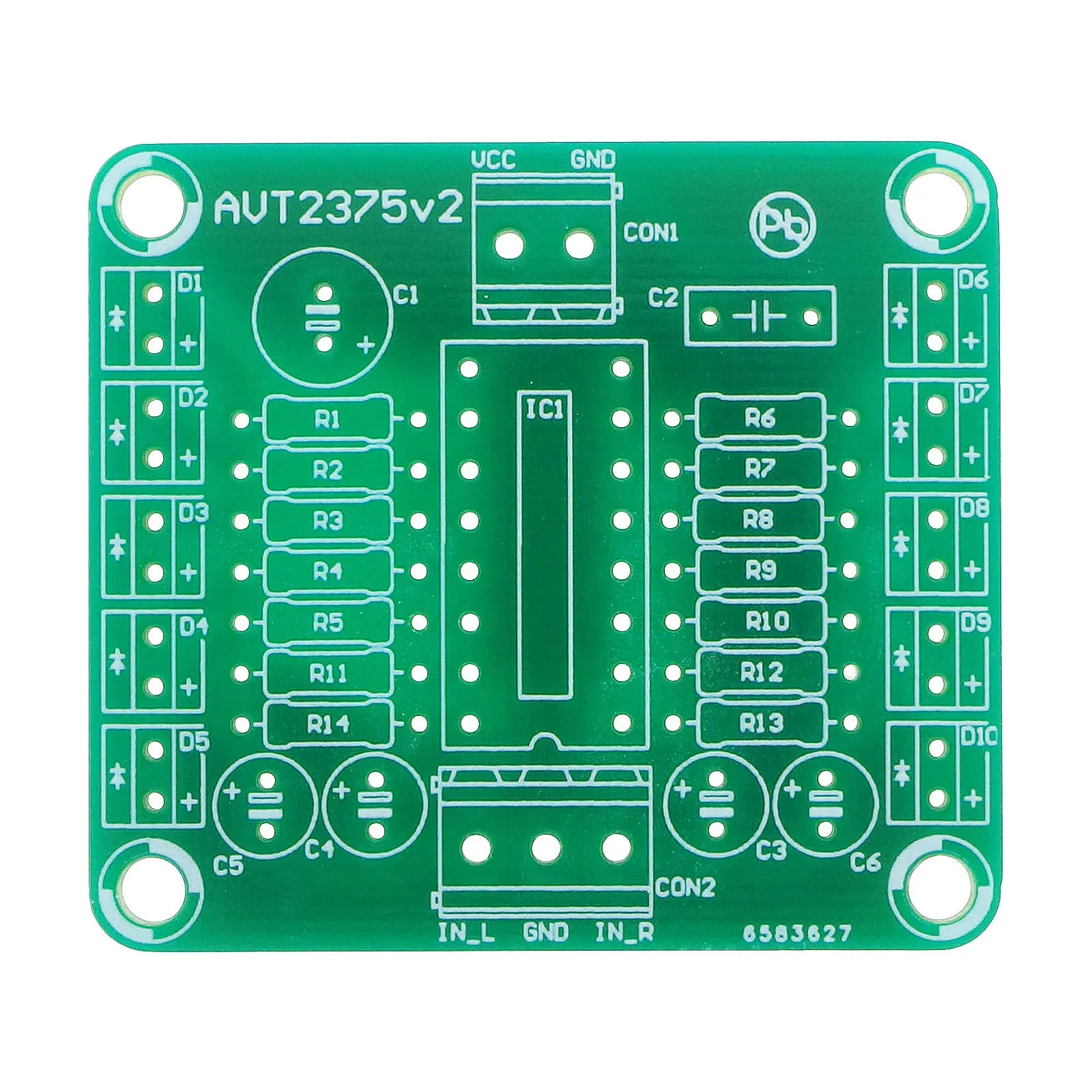

Płytka PCB do wykonania stereofonicznego wskaźnika wysterowania z dwiema 5-punktowymi skalami LED.
Stereofoniczny wskaźnik wysterowania sygnału audio
AVT2375 to projekt prostego wskaźnika poziomu sygnału audio dla dwóch kanałów stereo. Każdy kanał ma osobną 5-punktową skalę LED, co pozwala obserwować poziom wysterowania lewego i prawego toru audio.
Układ wykorzystuje scalony sterownik KA2281 z wewnętrznymi przedwzmacniaczami i detektorami dla dwóch kanałów. Dzięki temu liczba elementów zewnętrznych jest niewielka, a projekt sprawdza się w prostych urządzeniach audio, panelach kontrolnych, stanowiskach testowych i zastosowaniach edukacyjnych. Wersja A obejmuje samą płytkę PCB; elementy z wykazu trzeba skompletować osobno.
Karta techniczna
AVT2375
Stereofoniczny wskaźnik wysterowania sygnału audio z układem KA2281 i dwiema 5-punktowymi skalami LED.
| Kod projektu | AVT2375 |
| Wersja | A – płytka drukowana PCB |
| Funkcja | wskaźnik wysterowania sygnału audio |
| Liczba kanałów | 2 kanały stereo |
| Skala wskazań | 5 diod LED na kanał |
| Układ scalony | KA2281 |
| Wejścia sygnałowe | INPUT A, INPUT B |
| Sygnalizacja | 10 diod LED, po 5 dla każdego kanału |
| Zasilanie | 9–12 V DC |
| Płytka PCB | 46×41 mm |
Wersja
AVT2375 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R10: 560 Ω
- R11, R12: 51 kΩ
- R13, R14: 8,2 kΩ
- C1: 100 µF
- C2: 100 nF
- C3, C4: 1 µF
- C5, C6: 4,7 µF
- IC1: KA2281
- D1, D6: diody LED żółte
- D2, D3, D4, D7, D8, D9: diody LED zielone
- D5, D10: diody LED czerwone
- CON1: ARK2 3,5 mm
- CON2: ARK3 3,5 mm
Notes
KA2281 obsługuje dwa kanały wskaźnika i steruje diodami LED dla obu skal. W praktyce pozwala to zbudować prosty panel poziomu sygnału dla urządzenia stereo bez rozbudowanego toru pomiarowego.
Diody LED trzeba wlutować starannie, w równych szeregach równoległych do płaszczyzny płytki. Dwie ostatnie diody skali, sygnalizujące największy poziom sygnału wejściowego, są przewidziane jako czerwone.
Układ zmontowany ze sprawdzonych elementów nie wymaga specjalnego uruchamiania. Czułość można dopasować przez dobór wartości rezystorów R11–R14.
Do pracy wymagane jest zasilanie napięciem stałym 9–12 V DC. Przed pierwszym uruchomieniem warto sprawdzić polaryzację kondensatorów elektrolitycznych, kierunek montażu diod LED oraz poprawność połączeń wejść sygnałowych.
Uwaga: układ wymaga zasilania napięciem stałym 9–12 V DC. Nieprawidłowa polaryzacja zasilania, kondensatorów elektrolitycznych lub diod LED może spowodować brak działania albo uszkodzenie elementów.
Najczęściej zadawane pytania
AVT2375 A zawiera wyłącznie płytkę PCB do projektu wskaźnika wysterowania stereo 2×5 LED. Do uruchomienia układu należy samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do wizualizacji poziomu sygnału audio w urządzeniach stereo, panelach kontrolnych, prostych wzmacniaczach, stanowiskach testowych i projektach edukacyjnych.
Nie. Wskaźnik pracuje na układzie KA2281 i nie wymaga mikrokontrolera ani programu.
Wymagane jest zasilanie napięciem stałym 9–12 V DC. Przed uruchomieniem należy sprawdzić polaryzację zasilania oraz poprawność montażu kondensatorów elektrolitycznych i diod LED.
