Wskaźnik wysterowania stereo 2×5 LED do audio - KIT AVT 2375
- Wskaźnik wysterowania stereo pokazuje poziom sygnału audio na dwóch 5-punktowych skalach LED. AVT2375 B to KIT DIY z płytką PCB i elementami do lutowania.

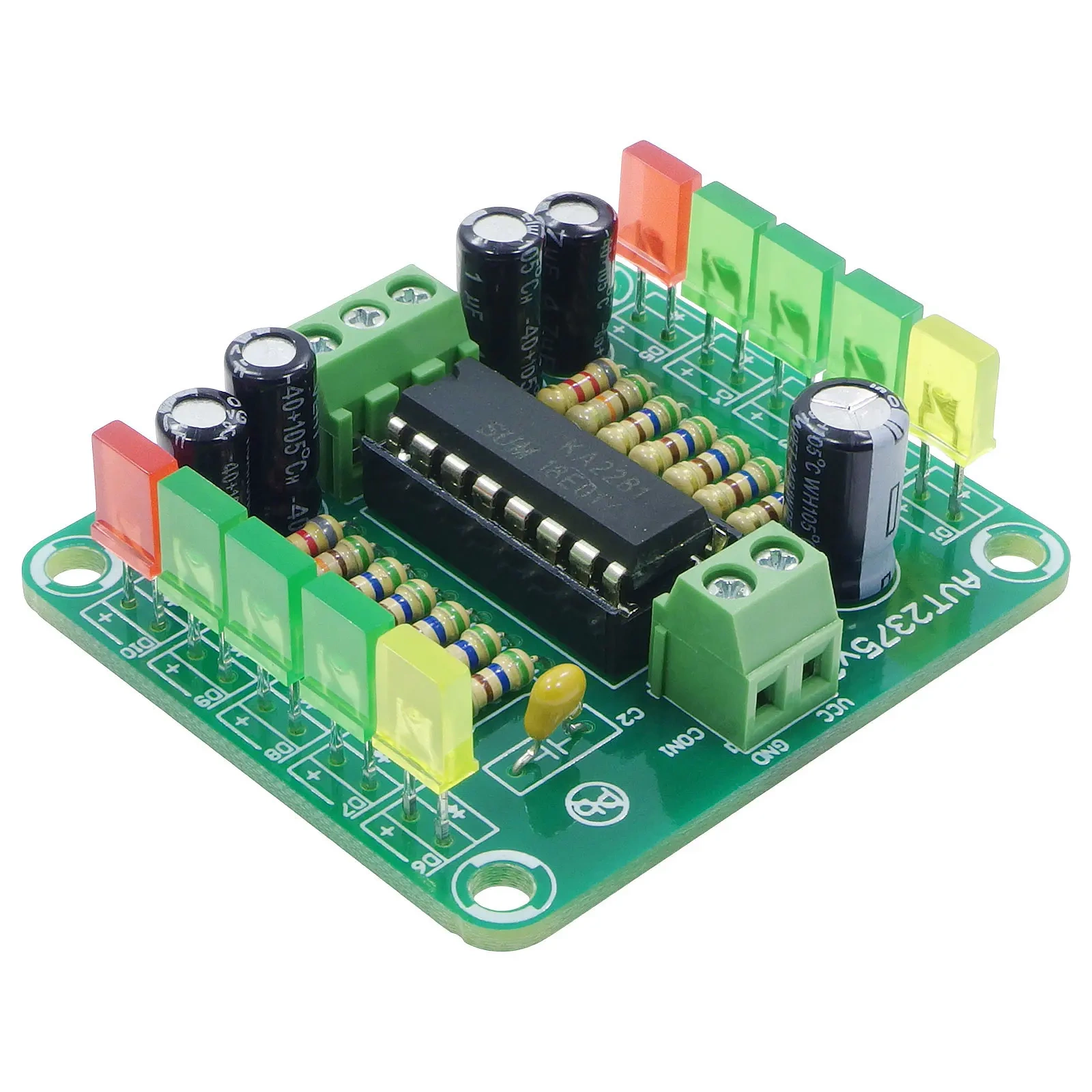

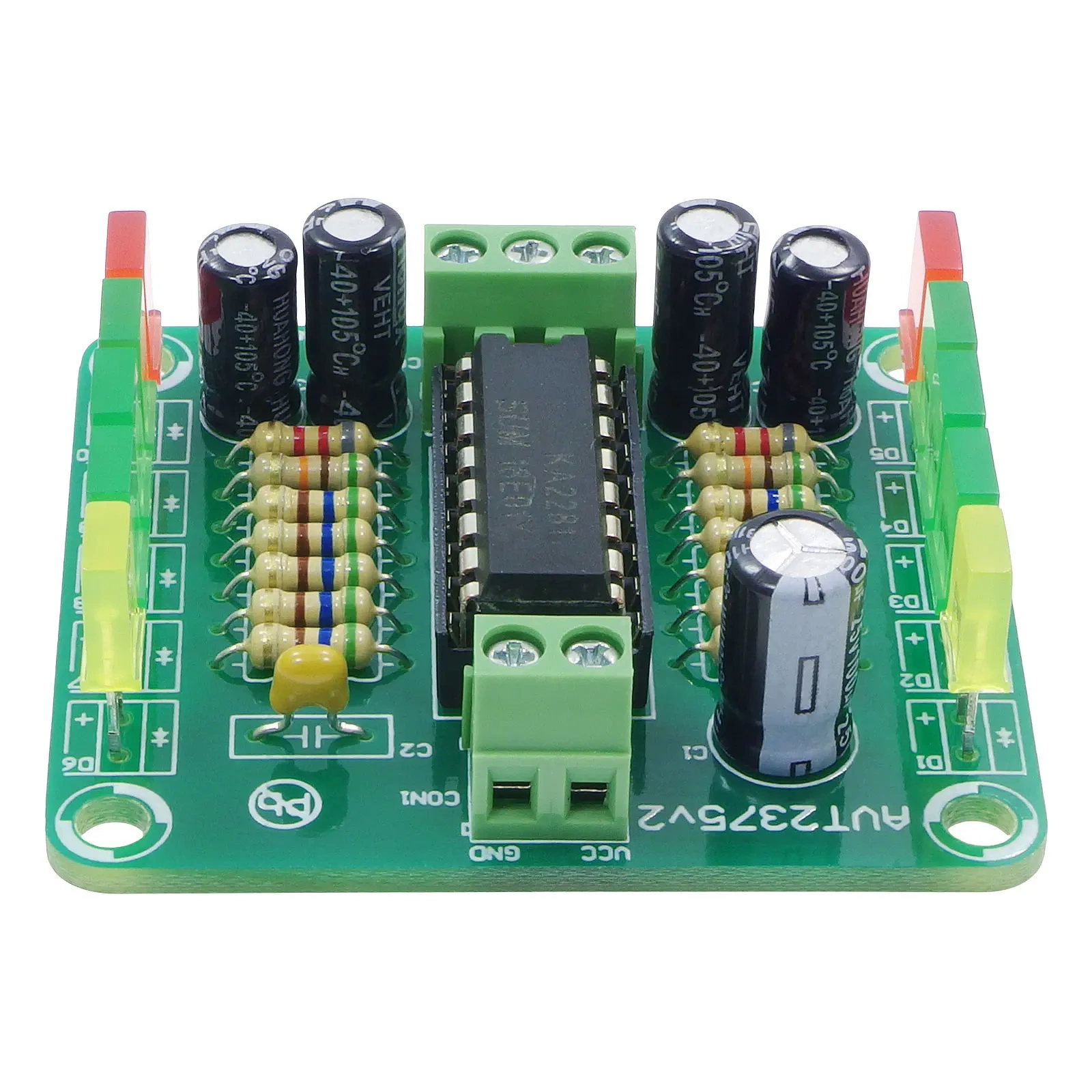

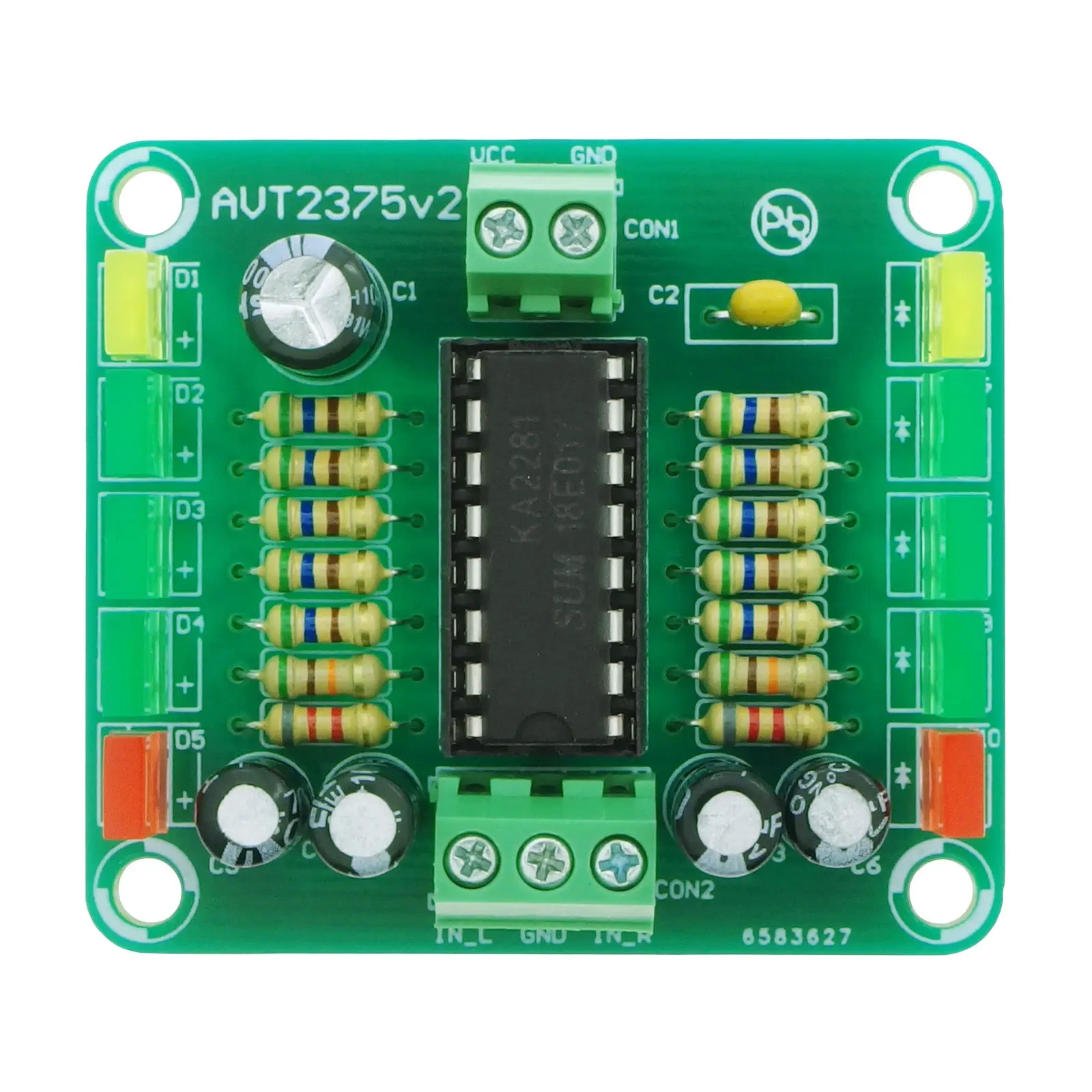

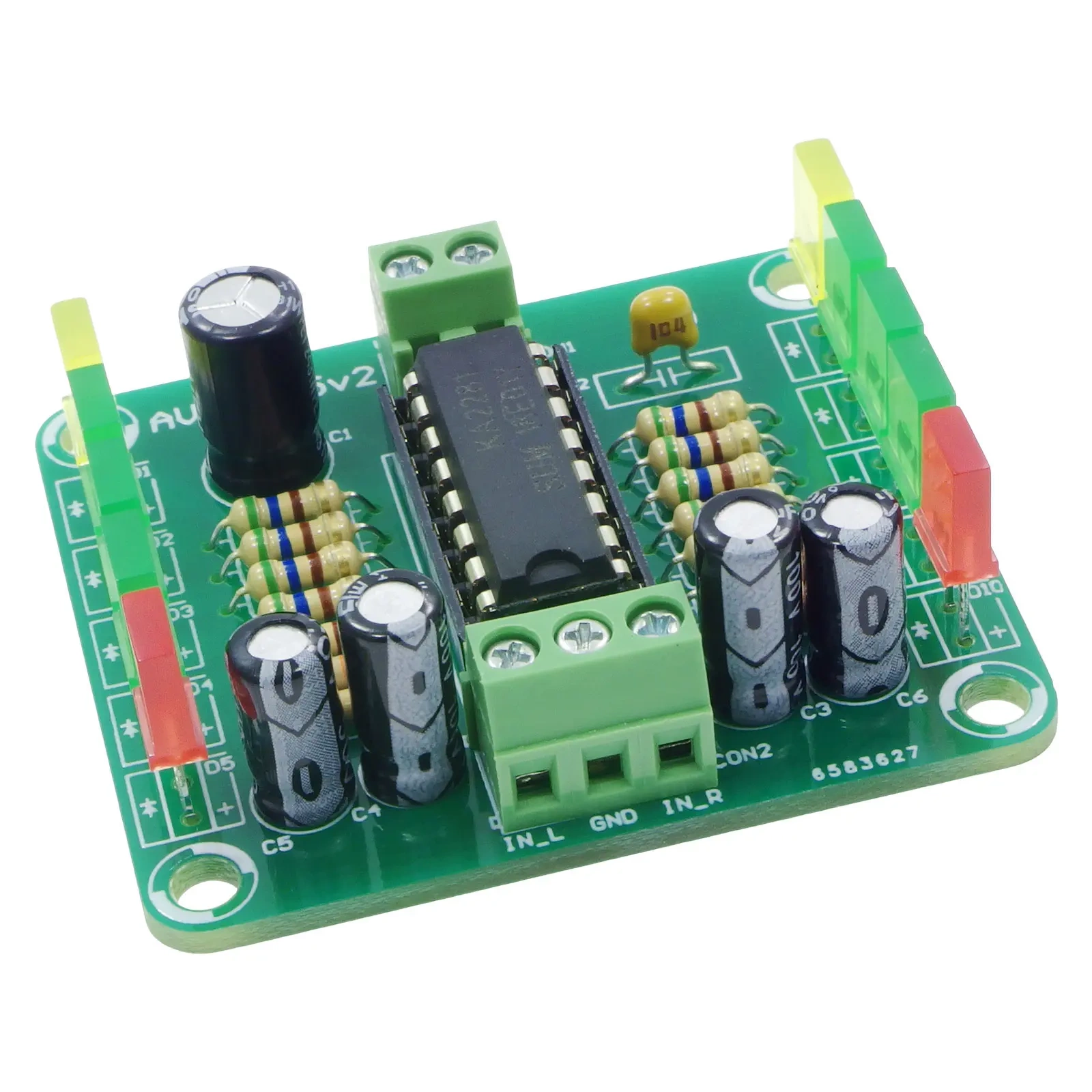

Wskaźnik wysterowania stereo 2×5 LED do audio - KIT DIY AVT2375
Zestaw elementów do wykonania stereofonicznego wskaźnika poziomu sygnału audio z dwiema 5-punktowymi skalami LED.
Kontrola poziomu sygnału w dwóch kanałach stereo
AVT2375 to projekt wskaźnika wysterowania stereo, który pokazuje poziom sygnału audio osobno dla lewego i prawego kanału. Każdy kanał ma 5-punktową skalę LED, dzięki czemu układ pozwala szybko ocenić poziom wysterowania toru audio.
Wskaźnik wykorzystuje układ KA2281 z wewnętrznymi przedwzmacniaczami i detektorami dla dwóch kanałów. Ogranicza to liczbę elementów zewnętrznych i ułatwia wykonanie prostego panelu sygnalizacji do wzmacniacza, miksera, stanowiska testowego lub projektu edukacyjnego. Wersja B obejmuje płytkę PCB oraz elementy przewidziane do samodzielnego montażu.
Karta techniczna
AVT2375
Stereofoniczny wskaźnik wysterowania sygnału audio z układem KA2281 i dwiema 5-punktowymi skalami LED.
| Kod projektu | AVT2375 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | wskaźnik wysterowania sygnału audio |
| Liczba kanałów | 2 kanały stereo |
| Skala wskazań | 5 diod LED na kanał |
| Układ scalony | KA2281 |
| Wejścia sygnałowe | INPUT A, INPUT B |
| Sygnalizacja | 10 diod LED, po 5 dla każdego kanału |
| Zasilanie | 9–12 V DC |
| Wymiary płytki PCB | 46×41 mm |
Wersja
AVT2375 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania wskaźnika wysterowania stereo.
Notes
Montaż należy prowadzić typowo: od elementów najmniejszych gabarytowo do największych. Szczególnej uwagi wymagają elementy spolaryzowane, w tym kondensatory elektrolityczne i diody LED.
Diody LED trzeba wlutować starannie, w równych szeregach równoległych do płaszczyzny płytki. Dwie ostatnie diody skali, sygnalizujące najwyższy poziom sygnału wejściowego, są przewidziane jako czerwone.
Układ zmontowany ze sprawdzonych elementów nie wymaga specjalnego uruchamiania. Czułość można dopasować przez dobór wartości rezystorów R11–R14.
Do pracy wymagane jest zasilanie napięciem stałym 9–12 V DC. Przed pierwszym uruchomieniem należy sprawdzić polaryzację zasilania, kierunek montażu diod LED oraz poprawność połączeń wejść sygnałowych.
Uwaga: układ wymaga zasilania napięciem stałym 9–12 V DC. Nieprawidłowa polaryzacja zasilania, kondensatorów elektrolitycznych lub diod LED może spowodować brak działania albo uszkodzenie elementów.
Najczęściej zadawane pytania
AVT2375 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania wskaźnika wysterowania stereo 2×5 LED.
Do wizualizacji poziomu sygnału audio w urządzeniach stereo, panelach kontrolnych, prostych wzmacniaczach, stanowiskach testowych i projektach edukacyjnych.
Nie. Wskaźnik pracuje na układzie KA2281 i nie wymaga mikrokontrolera ani programu.
Tak. Czułość można dopasować przez dobór wartości rezystorów R11–R14, co pozwala dostosować wskazania do poziomu sygnału w konkretnym torze audio.
Wymagane jest zasilanie napięciem stałym 9–12 V DC. Przed uruchomieniem należy sprawdzić polaryzację zasilania oraz poprawność montażu kondensatorów elektrolitycznych i diod LED.
