Wskaźnik wysterowania i napięcia - 8 funkcji użytkownika - zlutowany KIT AVT 1517
- Monitoruj poziom audio, siłę sygnału lub napięcie stałe za pomocą zlutowanego wskaźnika LED z 8 funkcjami użytkownika. AVT1517 C wymaga podłączenia i montażu w urządzeniu.
Wskaźnik wysterowania i napięcia - 8 funkcji użytkownika - zlutowany AVT1517
Zlutowany wskaźnik LED do poziomu audio, siły sygnału lub napięcia stałego, z 8 funkcjami konfigurowanymi przez użytkownika.
Zlutowany wskaźnik LED z 8 funkcjami użytkownika

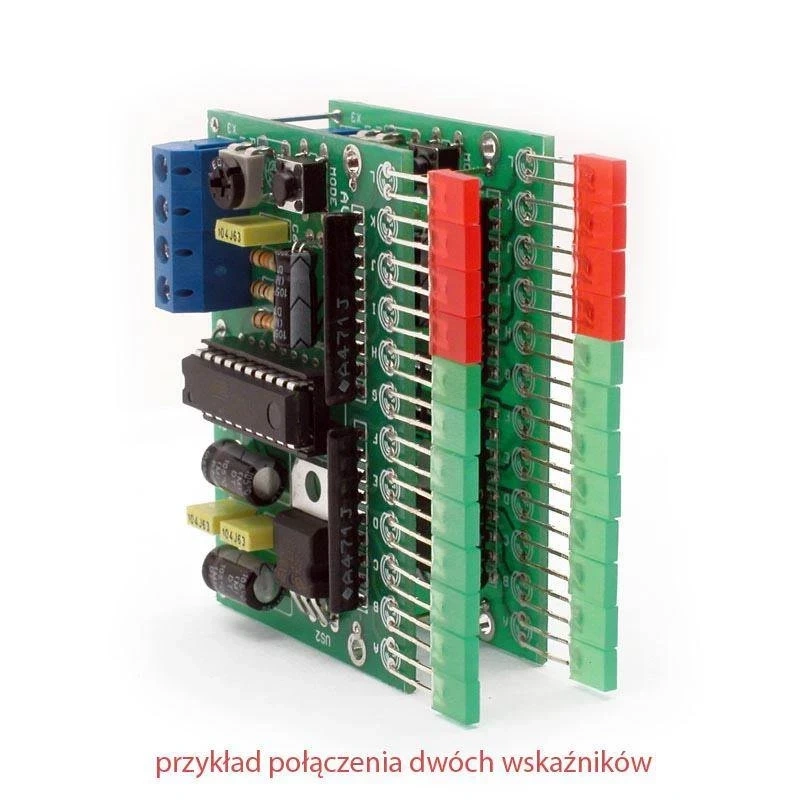

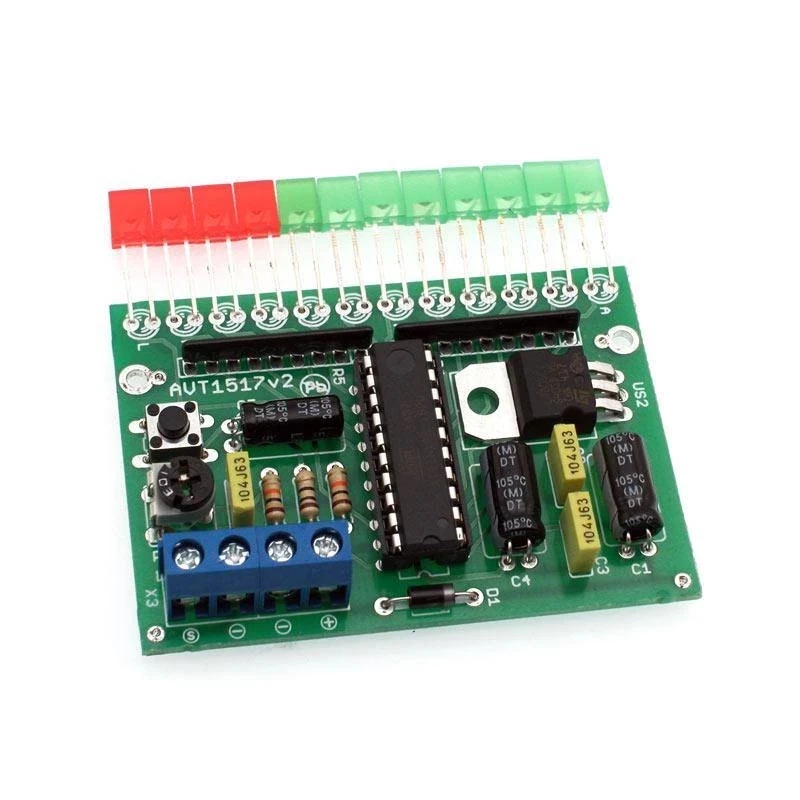

AVT1517 C to zlutowany układ wskaźnika LED, który może pracować jako wskaźnik wysterowania, wskaźnik siły sygnału albo monitor napięcia stałego. Wejście pomiarowe może przyjmować sygnał audio lub napięcie DC, co pozwala wykorzystać układ także poza klasycznym torem audio.
Mikrokontroler ATtiny26 obsługuje przetwarzanie sygnału i 8 funkcji wybieranych oraz konfigurowanych przez użytkownika przyciskiem MODE. Wersja C wymaga podłączenia zasilania 5–20 VDC, doprowadzenia sygnału pomiarowego oraz montażu w obudowie, panelu urządzenia lub własnym projekcie.
Karta techniczna
AVT1517
Zlutowany wskaźnik LED z mikrokontrolerem ATtiny26, wejściem pomiarowym i 8 funkcjami użytkownika.
| Wersja | C – zlutowany układ |
| Funkcja | wskaźnik wysterowania, siły sygnału lub napięcia stałego |
| Liczba funkcji użytkownika | 8 |
| Mikrokontroler | ATtiny26 z przetwornikiem ADC |
| Częstotliwość próbkowania ADC | około 10 kHz |
| Wejście pomiarowe | sygnał audio lub napięcie stałe |
| Konfiguracja | przycisk MODE, funkcje A–H |
| Tryby wskazań | linia/punkt, skala liniowa/logarytmiczna, peak detect |
| Zasilanie | 5–20 VDC |
| Płytka PCB | 63×45 mm |
Wersja
AVT1517 C – zlutowany układ. Wersja zawiera zmontowany wskaźnik LED z mikrokontrolerem ATtiny26 przygotowanym do projektu. Układ jest przeznaczony do montażu w obudowie, panelu urządzenia lub własnym projekcie i wymaga podłączenia zasilania 5–20 VDC oraz sygnału pomiarowego.
Notes
Przycisk MODE służy do wyboru i konfiguracji 8 funkcji pracy. W trybie konfiguracji diody A–H wskazują poszczególne funkcje, a ich stan informuje o ustawieniu.
Funkcje obejmują peak detect, miganie czterech najwyższych diod, miganie całej linijki, wybór bajtu z wyjścia przetwornika A/C, wzmocnienie 20×, sposób pracy funkcji peak detect, tryb linia/punkt oraz podziałkę liniową lub logarytmiczną.
Układ może mierzyć sygnał audio albo napięcie stałe. Przy montażu w urządzeniu trzeba dobrać sposób doprowadzenia sygnału pomiarowego, poziom napięcia wejściowego oraz miejsce instalacji linijki LED.
Wersja C nie jest kompletnym urządzeniem w obudowie. Wymaga stabilnego zamocowania, podłączenia zasilania, sygnału pomiarowego oraz zapewnienia dostępu do przycisku MODE, jeśli użytkownik ma zmieniać ustawienia po montażu.
Uwaga: Przed podłączeniem do mierzonego źródła należy upewnić się, że poziom sygnału lub napięcia jest zgodny z konfiguracją układu. Niewłaściwe podłączenie wejścia pomiarowego może spowodować błędne wskazania lub uszkodzenie układu.
Najczęściej zadawane pytania
AVT1517 C to zlutowany układ wskaźnika LED z mikrokontrolerem ATtiny26. Wymaga podłączenia zasilania 5–20 VDC, doprowadzenia sygnału pomiarowego oraz montażu w obudowie, panelu urządzenia lub własnym projekcie.
Nie. To zlutowany wskaźnik przeznaczony do montażu w docelowym urządzeniu lub obudowie. Trzeba zapewnić zasilanie, sygnał wejściowy i mechaniczne zamocowanie płytki.
Użytkownik może skonfigurować 8 funkcji: peak detect, miganie czterech najwyższych diod, miganie całej linijki, wybór odczytu ADC, wzmocnienie 20×, sposób pracy peak detect, tryb linia/punkt oraz skalę liniową lub logarytmiczną.
Tak. Oprócz sygnału audio układ może monitorować napięcie stałe podane na wejście pomiarowe, np. w prostych aplikacjach kontrolnych.
