Wskaźnik wysterowania i napięcia - 8 funkcji użytkownika - PCB i mikroprocesor do projektu AVT 1517
- Mierz poziom sygnału audio lub napięcie stałe za pomocą wskaźnika LED z 8 funkcjami użytkownika. AVT1517 A+ zawiera płytkę PCB i mikrokontroler; elementy kompletujesz osobno.
Wskaźnik wysterowania i napięcia - 8 funkcji użytkownika - płytka PCB i mikrokontroler do AVT1517
Pozwala zbudować konfigurowalny wskaźnik LED do sygnału audio, siły sygnału lub pomiaru napięcia stałego.
Wskaźnik LED z 8 funkcjami konfiguracyjnymi
AVT1517 to wskaźnik LED, który może pracować jako wskaźnik wysterowania, wskaźnik siły sygnału albo monitor napięcia stałego. Brak wejściowych kondensatorów sprzęgających pozwala podać na wejście pomiarowe zarówno sygnał audio, jak i napięcie DC, np. z akumulatora albo instalacji samochodowej.
Układ wykorzystuje mikrokontroler ATtiny26 z przetwornikiem ADC i ma 8 funkcji wybieranych oraz konfigurowanych przez użytkownika przyciskiem MODE. Można ustawić m.in. peak detect, miganie diod przy wysokim poziomie, wybór czułości odczytu ADC, wzmocnienie 20×, tryb linia/punkt oraz skalę liniową lub logarytmiczną. Wersja A+ obejmuje płytkę PCB i mikrokontroler przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1517
Konfigurowalny wskaźnik LED z mikrokontrolerem ATtiny26, wejściem pomiarowym i 8 funkcjami użytkownika.
| Wersja | A+ – płytka PCB i mikrokontroler |
| Funkcja | wskaźnik wysterowania, siły sygnału lub napięcia stałego |
| Liczba funkcji użytkownika | 8 |
| Mikrokontroler | ATtiny26 z przetwornikiem ADC |
| Częstotliwość próbkowania ADC | około 10 kHz |
| Wejście pomiarowe | sygnał audio lub napięcie stałe |
| Konfiguracja | przycisk MODE, funkcje A–H |
| Tryby wskazań | linia/punkt, skala liniowa/logarytmiczna, peak detect |
| Zasilanie | 5–20 VDC |
| Płytka PCB | 63×45 mm |
Wersja

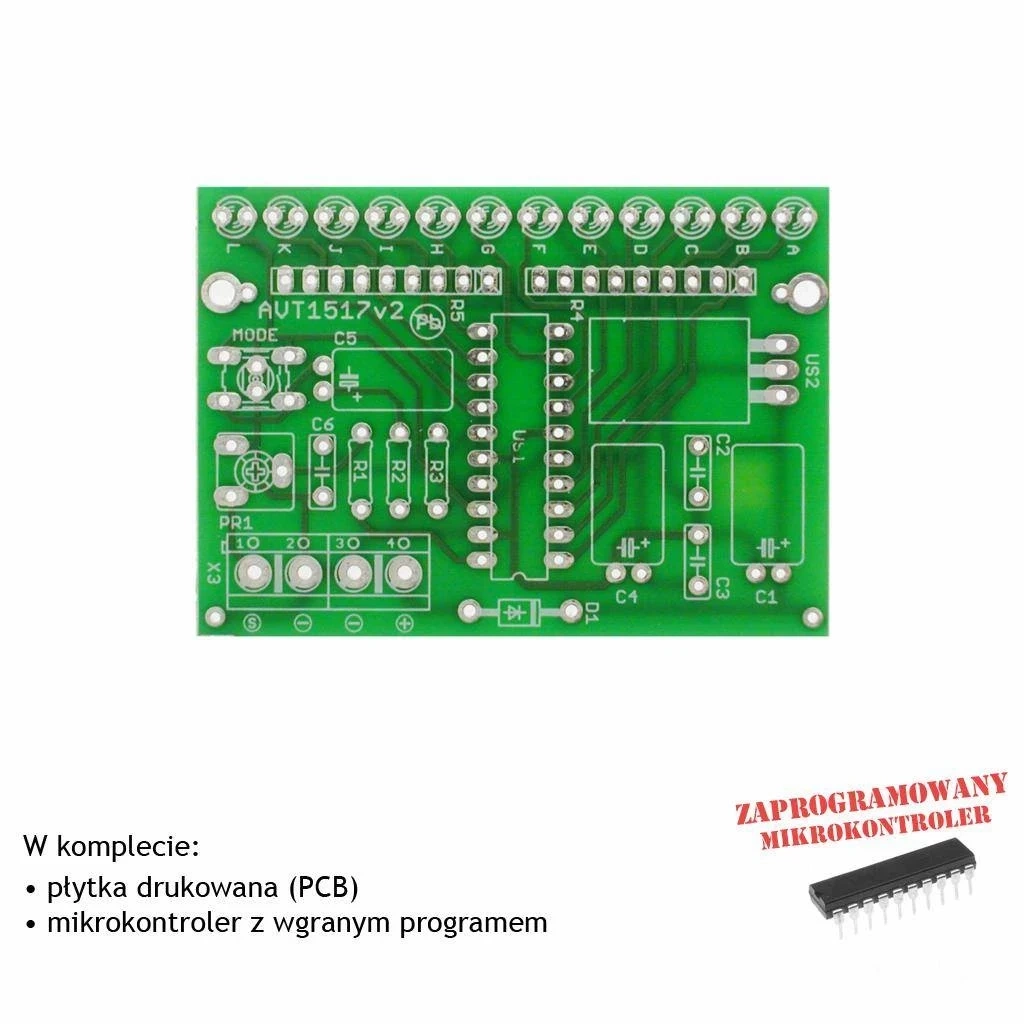

AVT1517 A+ – płytka PCB i mikrokontroler ATtiny26. Pozostałe elementy elektroniczne i elektromechaniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R3: 10 kΩ
- R2: 10 Ω
- R4, R5: RPACK 8×470 Ω
- PR1: potencjometr montażowy 10 kΩ
- C1, C4: 100 µF/25 V
- C2, C3, C6: 100 nF
- C5: 10 µF/25 V
- D1: 1N4007
- A–H: LED 2×5 Green
- I–L: LED 2×5 Red
- US1: ATtiny26 – mikrokontroler przygotowany do projektu (w zestawie)
- US2: 7805
- MODE: przycisk mikroswitch
- X3: złącze ARK2/500 – 2 szt.
Notes
Konfigurację funkcji wykonuje się przyciskiem MODE. W trybie konfiguracji diody A–H odpowiadają poszczególnym funkcjom, a stan świecenia lub migania wskazuje ich włączenie albo wyłączenie.
Osiem funkcji obejmuje peak detect, miganie czterech najwyższych diod, miganie całej linijki, wybór bajtu z wyjścia przetwornika A/C, wzmocnienie 20×, sposób pracy funkcji peak detect, tryb linia/punkt oraz podziałkę liniową lub logarytmiczną.
Wejście pomiarowe może pracować z sygnałem audio albo napięciem stałym. Przy pomiarze napięć DC trzeba dobrać sposób podłączenia i zakres do mierzonego źródła, np. akumulatora lub instalacji samochodowej.
Płytka umożliwia łączenie dwóch wskaźników przez wspólną szynę zasilania, co ułatwia wykonanie podwójnego wskaźnika, np. dla toru stereo.
Uwaga: Stabilizator US2 oraz kondensatory C1, C4 i C5 należy montować na leżąco. Mikrokontroler należy włożyć do podstawki po zakończeniu lutowania pozostałych elementów.
Najczęściej zadawane pytania
AVT1517 A+ zawiera płytkę PCB oraz mikrokontroler ATtiny26 przygotowany do projektu wskaźnika wysterowania i napięcia. Do uruchomienia układu trzeba samodzielnie skompletować pozostałe elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Użytkownik może skonfigurować 8 funkcji: peak detect, miganie czterech najwyższych diod, miganie całej linijki, wybór odczytu ADC, wzmocnienie 20×, sposób pracy peak detect, tryb linia/punkt oraz skalę liniową lub logarytmiczną.
Nie. Układ może pracować jako wskaźnik poziomu sygnału audio, ale może też monitorować napięcie stałe podane na wejście pomiarowe.
Wersja A+ zawiera mikrokontroler ATtiny26 przygotowany do projektu, więc użytkownik nie musi samodzielnie programować układu przed uruchomieniem wskaźnika.
