- Zbuduj wskaźnik LED do poziomu audio, siły sygnału lub napięcia stałego z 8 funkcjami użytkownika. Wersja B to KIT DIY AVT1517 z PCB i elementami do lutowania.
Wskaźnik wysterowania i napięcia - 8 funkcji użytkownika - KIT DIY AVT1517
KIT do zbudowania konfigurowalnego wskaźnika LED do sygnału audio, siły sygnału lub pomiaru napięcia stałego.
Konfigurowalny wskaźnik LED do samodzielnego montażu
AVT1517 pozwala zbudować wskaźnik LED do poziomu sygnału audio, siły sygnału albo pomiaru napięcia stałego. Brak wejściowych kondensatorów sprzęgających umożliwia podanie na wejście pomiarowe zarówno sygnału zmiennego, jak i napięcia DC, np. z akumulatora lub instalacji samochodowej.
Układ wykorzystuje mikrokontroler ATtiny26 z przetwornikiem ADC i oferuje 8 funkcji wybieranych oraz konfigurowanych przez użytkownika przyciskiem MODE. Konfiguracja obejmuje m.in. peak detect, miganie diod, wybór czułości odczytu ADC, wzmocnienie 20×, tryb linia/punkt oraz skalę liniową lub logarytmiczną. Wersja B to zestaw KIT z płytką PCB, mikrokontrolerem, diodami LED i elementami do samodzielnego montażu.
Karta techniczna
AVT1517
Konfigurowalny wskaźnik LED z mikrokontrolerem ATtiny26, wejściem pomiarowym i 8 funkcjami użytkownika.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | wskaźnik wysterowania, siły sygnału lub napięcia stałego |
| Liczba funkcji użytkownika | 8 |
| Mikrokontroler | ATtiny26 z przetwornikiem ADC |
| Częstotliwość próbkowania ADC | około 10 kHz |
| Wejście pomiarowe | sygnał audio lub napięcie stałe |
| Konfiguracja | przycisk MODE, funkcje A–H |
| Tryby wskazań | linia/punkt, skala liniowa/logarytmiczna, peak detect |
| Zasilanie | 5–20 VDC |
| Płytka PCB | 63×45 mm |
Wersja

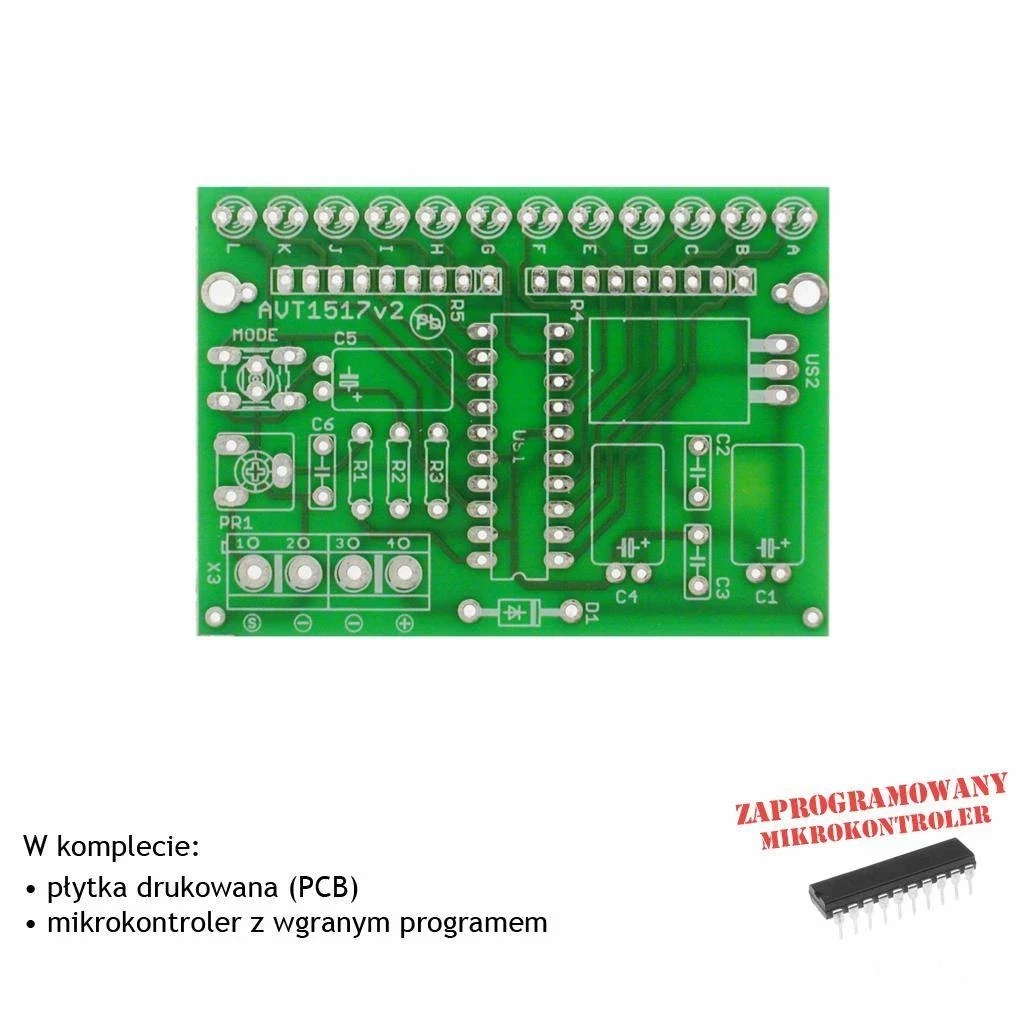

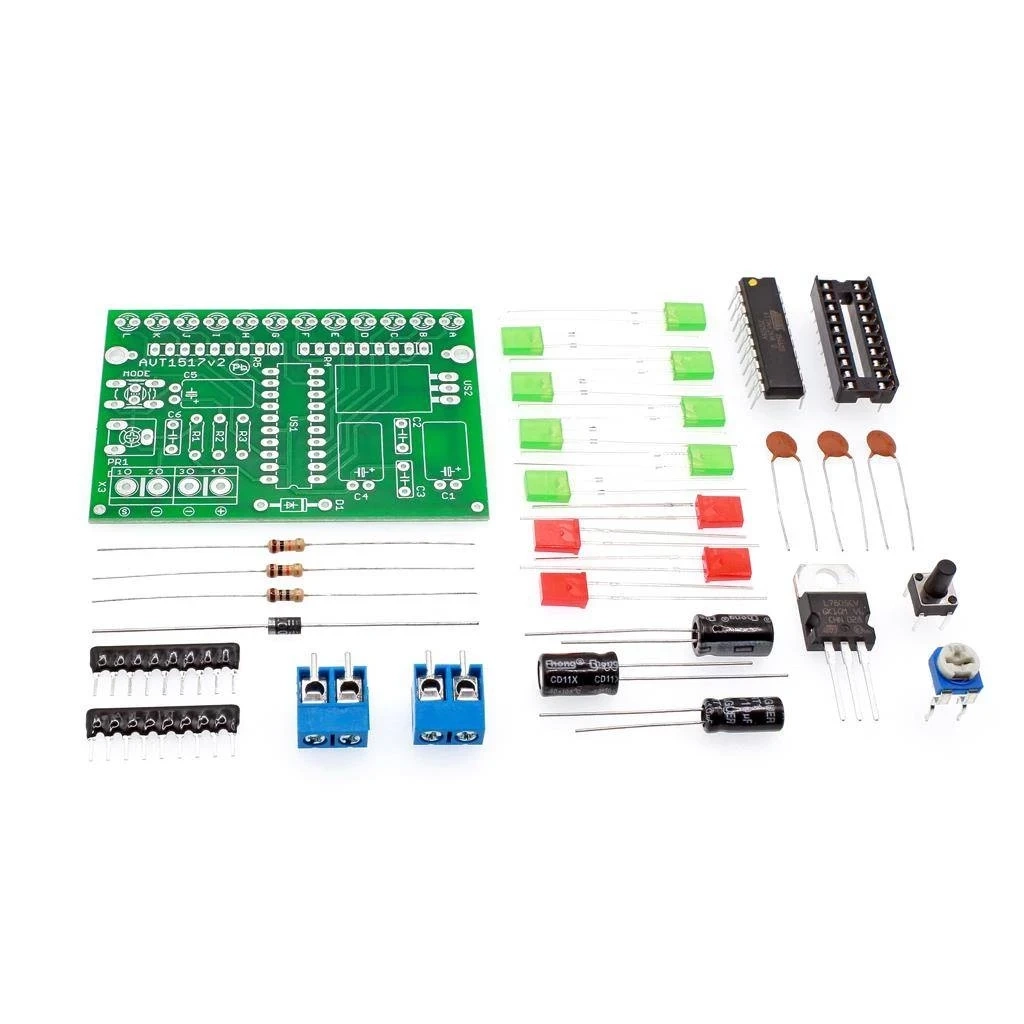

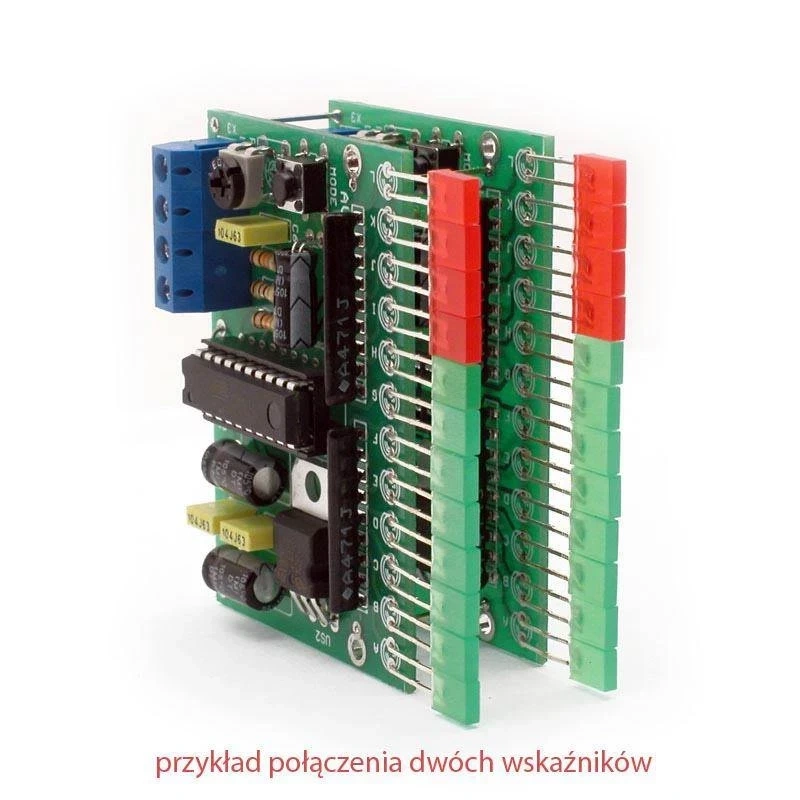

AVT1517 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, mikrokontroler ATtiny26 przygotowany do projektu, diody LED, stabilizator, przycisk MODE, złącza i elementy do zlutowania wskaźnika. Po montażu użytkownik może wybrać i skonfigurować 8 funkcji pracy.
Notes
Konfigurację wykonuje się przyciskiem MODE. W trybie ustawień diody A–H odpowiadają kolejnym funkcjom, a stan świecenia lub migania informuje, czy dana funkcja jest włączona.
Osiem funkcji obejmuje peak detect, miganie czterech najwyższych diod, miganie całej linijki, wybór bajtu z wyjścia przetwornika A/C, wzmocnienie 20×, sposób pracy funkcji peak detect, tryb linia/punkt oraz podziałkę liniową lub logarytmiczną.
Wejście pomiarowe może pracować z sygnałem audio albo napięciem stałym. Przy pomiarze napięcia DC trzeba dobrać sposób podłączenia i zakres do mierzonego źródła.

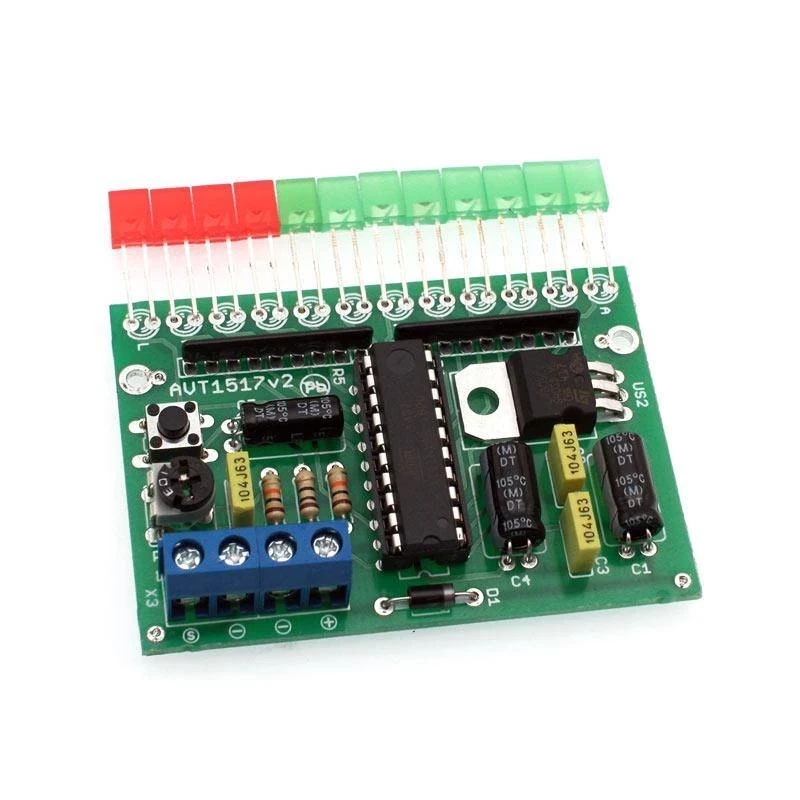

Stabilizator US2 oraz kondensatory C1, C4 i C5 należy montować na leżąco. Mikrokontroler warto włożyć do podstawki dopiero po zakończeniu lutowania pozostałych elementów.
Uwaga: Przed uruchomieniem trzeba sprawdzić polaryzację diod LED, kondensatorów elektrolitycznych oraz poprawne osadzenie mikrokontrolera ATtiny26 w podstawce.
Najczęściej zadawane pytania
AVT1517 B to zestaw KIT z płytką PCB, mikrokontrolerem ATtiny26 przygotowanym do projektu, diodami LED, przyciskiem MODE, złączami i elementami do zlutowania wskaźnika.
Użytkownik może skonfigurować 8 funkcji: peak detect, miganie czterech najwyższych diod, miganie całej linijki, wybór odczytu ADC, wzmocnienie 20×, sposób pracy peak detect, tryb linia/punkt oraz skalę liniową lub logarytmiczną.
Nie. AVT1517 może wskazywać poziom sygnału audio, ale może też monitorować napięcie stałe podane na wejście pomiarowe.
Nie. Wersja B zawiera mikrokontroler ATtiny26 przygotowany do projektu, więc nie trzeba wgrywać programu przed uruchomieniem wskaźnika.
