Włącznik zmierzchowy - automat do sterowania oświetleniem - zlutowany KIT AVT 1460
- Automatyzuj sterowanie oświetleniem zależnie od poziomu światła. Wersja C to zlutowany układ AVT1460 do montażu w obudowie lub własnym urządzeniu.
Włącznik zmierzchowy - automat do sterowania oświetleniem - zlutowany AVT1460
Zlutowany układ włącznika zmierzchowego do automatycznego sterowania oświetleniem zależnie od poziomu światła.
Zlutowany automat zmierzchowy do integracji z oświetleniem

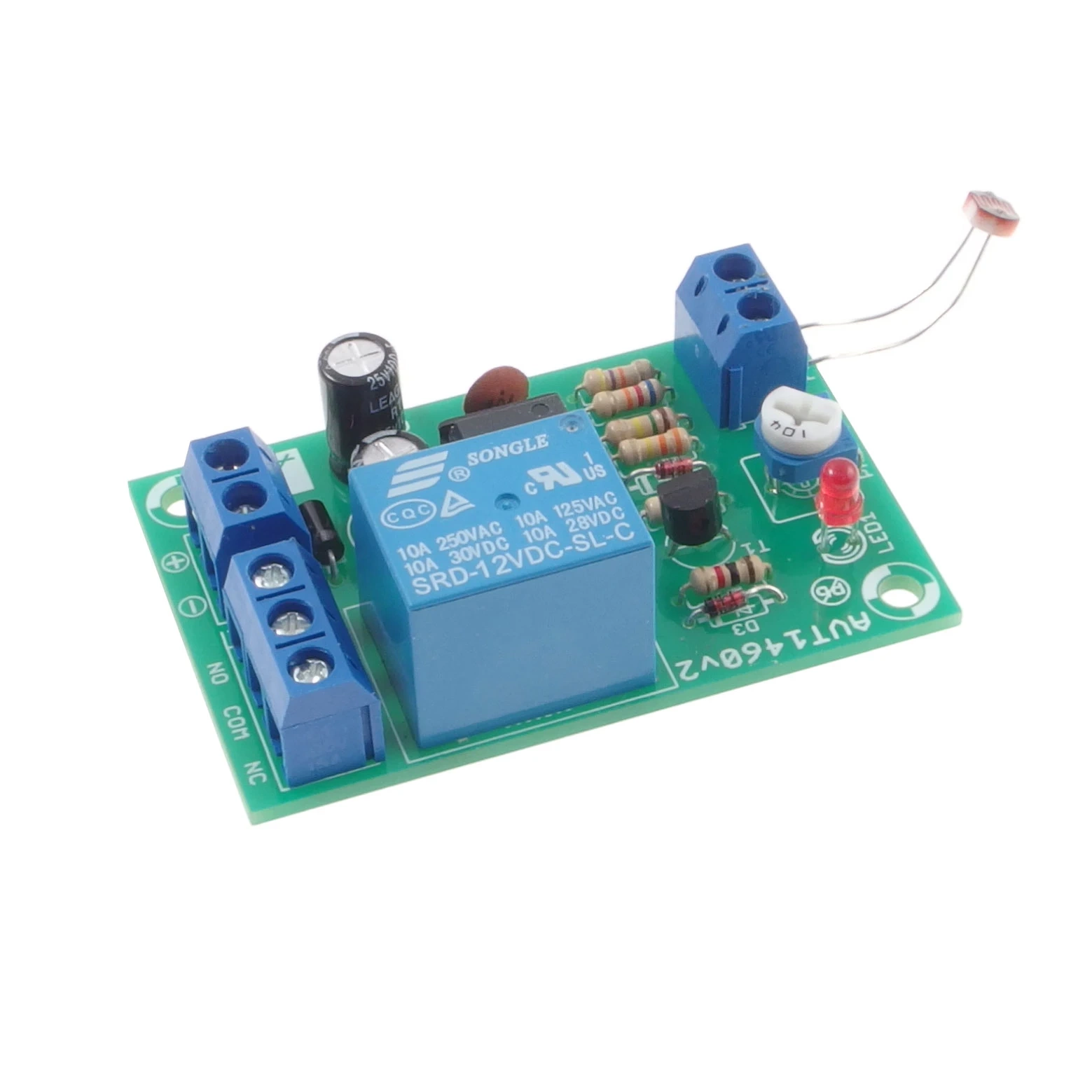

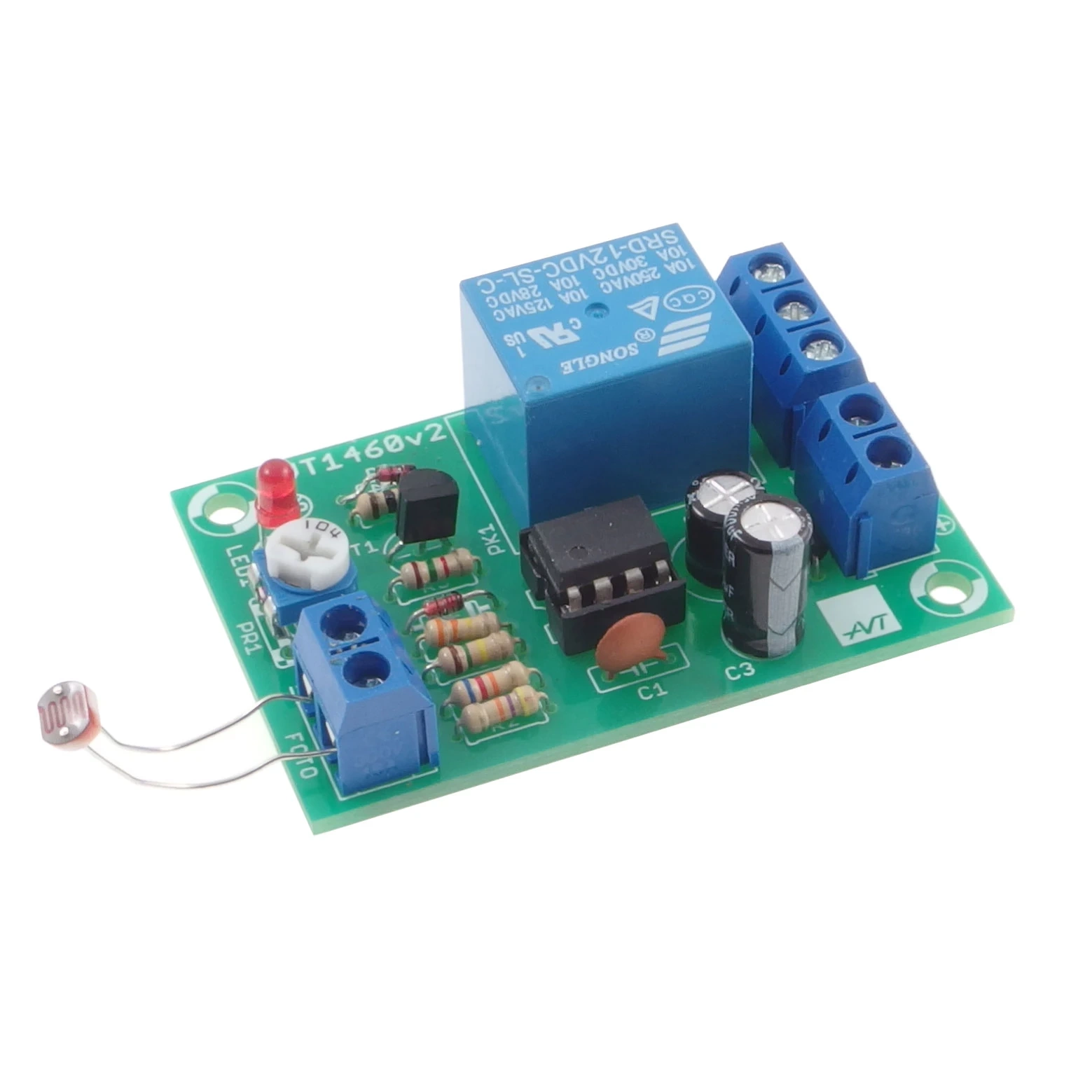

AVT1460 C to zlutowany włącznik zmierzchowy, który reaguje na zmianę poziomu światła i steruje przekaźnikiem. Układ może załączać oświetlenie po zmroku i wyłączać je po rozjaśnieniu, dlatego sprawdza się przy lampach wejściowych, ogrodowych, podwórkowych, reklamach świetlnych i prostych instalacjach automatyki.
Próg przełączenia reguluje się potencjometrem, a fotorezystor odpowiada za pomiar światła otoczenia. Wersja C nie jest samodzielnym gotowym urządzeniem — jest przeznaczona do montażu w obudowie lub własnym urządzeniu, z bezpiecznym doprowadzeniem zasilania i przewodów obciążenia.
Karta techniczna
AVT1460
Zlutowany włącznik zmierzchowy z fotorezystorem, regulacją progu zadziałania, histerezą i wyjściem przekaźnikowym.
| Wersja | C – zlutowany układ |
| Funkcja | automatyczne załączanie po zmroku i wyłączanie po rozjaśnieniu |
| Czujnik światła | fotorezystor |
| Regulacja | płynna regulacja progu zadziałania potencjometrem PR1 |
| Histereza | tak, ogranicza oscylacje przy granicznym poziomie oświetlenia |
| Element wykonawczy | przekaźnik |
| Obciążenie styków | 8 A / 230 VAC |
| Sygnalizacja | dioda LED |
| Zasilanie | 12–15 VDC |
| Płytka PCB | 37×57 mm |
Wersja
AVT1460 C – zlutowany układ. Wersja zawiera zmontowany włącznik zmierzchowy, przeznaczony do montażu w obudowie lub własnym urządzeniu. Wymaga podłączenia zasilania 12–15 VDC, ustawienia progu zadziałania, właściwego umieszczenia fotorezystora i bezpiecznego podłączenia obciążenia do styków przekaźnika.
Notes
Wersję C trzeba zamontować tak, aby fotorezystor miał kontakt ze światłem otoczenia, a jednocześnie nie był oświetlany bezpośrednio przez lampę sterowaną przekaźnikiem. To kluczowe dla stabilnej pracy automatu zmierzchowego.
Próg załączenia ustawia się potencjometrem PR1. Najlepiej wykonać regulację w docelowym miejscu montażu, po ustawieniu czujnika i podłączeniu układu w rzeczywistych warunkach oświetleniowych.
Wersja C nie jest kompletnym urządzeniem w obudowie. Należy zapewnić mocowanie płytki, ochronę przed dotykiem, separację obwodów, zabezpieczenie przewodów oraz dostęp do regulacji, jeśli próg ma być później korygowany.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1460 C to zlutowany układ włącznika zmierzchowego. Wymaga podłączenia zasilania 12–15 VDC, ustawienia progu zadziałania oraz montażu w obudowie lub własnym urządzeniu.
Nie. To zlutowany układ do implementacji. Trzeba go zabudować, zasilić, ustawić próg działania i bezpiecznie podłączyć sterowane obciążenie.
Fotorezystor decyduje o momencie przełączenia. Jeśli będzie oświetlany przez sterowaną lampę, układ może działać niestabilnie lub przełączać się w niewłaściwym momencie.
Styki przekaźnika mają obciążalność 8 A / 230 VAC, ale praca z napięciem sieciowym wymaga odpowiedniej obudowy, izolacji, zabezpieczeń i kwalifikacji.
