Włącznik zmierzchowy - automat do sterowania oświetleniem - KIT AVT 1460
- Zbuduj automat do włączania oświetlenia po zmroku i wyłączania po rozjaśnieniu. Wersja B to KIT DIY AVT1460 z PCB i elementami do lutowania.
Włącznik zmierzchowy - automat do sterowania oświetleniem - KIT DIY AVT1460
KIT do zbudowania włącznika zmierzchowego, który automatycznie załącza oświetlenie po spadku poziomu światła.
Automat zmierzchowy do samodzielnego montażu

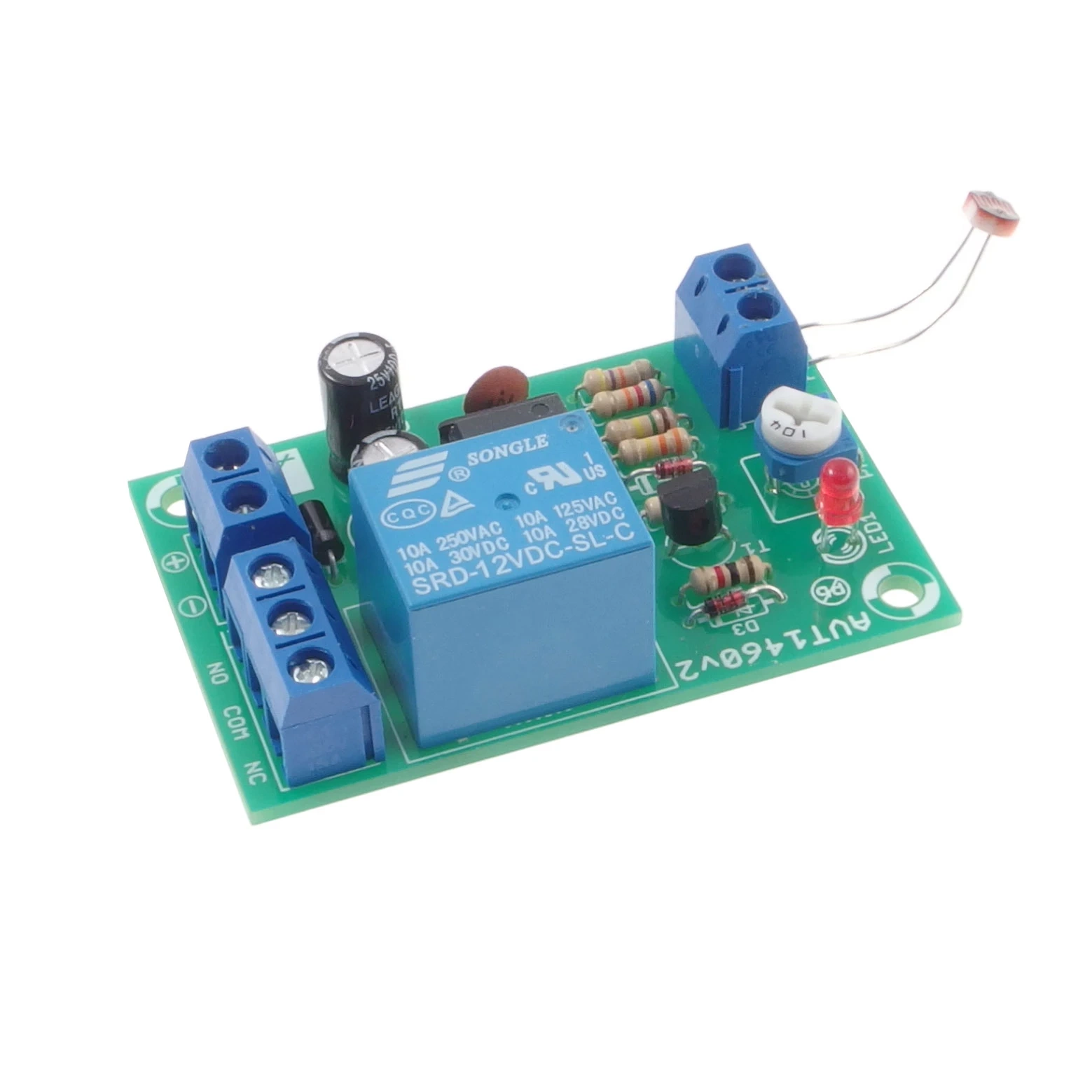

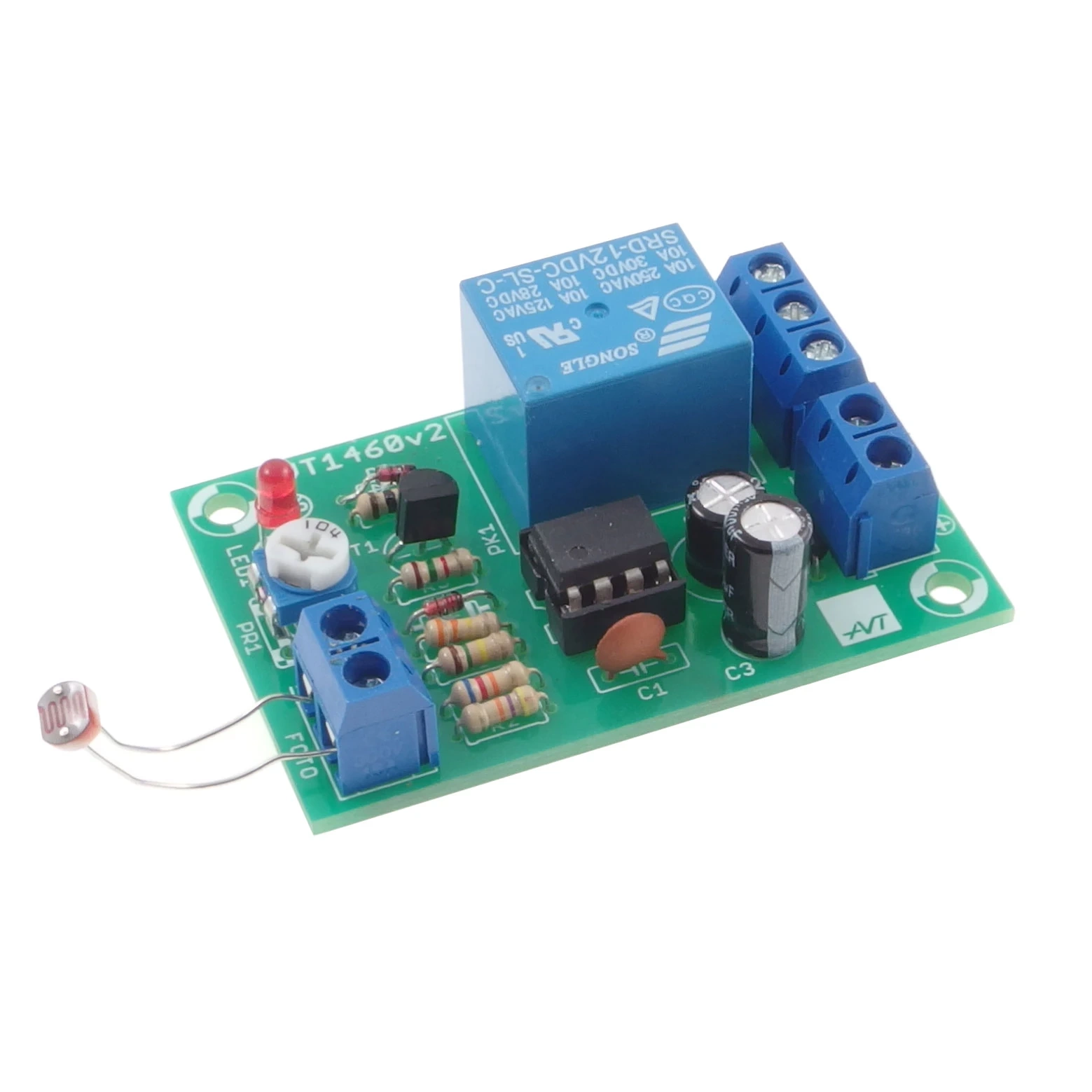

AVT1460 reaguje na spadek natężenia światła i załącza przekaźnik po zapadnięciu zmroku. Układ sprawdza się przy automatycznym sterowaniu oświetleniem wejścia, podjazdu, ogrodu, klatki schodowej, reklamy albo innego obwodu, który ma pracować zależnie od oświetlenia otoczenia.
Próg zadziałania ustawia się potencjometrem montażowym PR1, a fotorezystor pełni funkcję czujnika światła. Histereza ogranicza przypadkowe przełączanie przy granicznym poziomie oświetlenia. Wersja B to zestaw KIT z płytką PCB i elementami do samodzielnego montażu.
Karta techniczna
AVT1460
Włącznik zmierzchowy z fotorezystorem, regulacją progu zadziałania, histerezą i wyjściem przekaźnikowym.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | automatyczne załączanie po zmroku i wyłączanie po rozjaśnieniu |
| Czujnik światła | fotorezystor |
| Regulacja | płynna regulacja progu zadziałania potencjometrem PR1 |
| Histereza | tak, ogranicza oscylacje przy granicznym poziomie oświetlenia |
| Element wykonawczy | przekaźnik |
| Obciążenie styków | 8 A / 230 VAC |
| Sygnalizacja | dioda LED |
| Zasilanie | 12–15 VDC |
| Płytka PCB | 37×57 mm |
Wersja

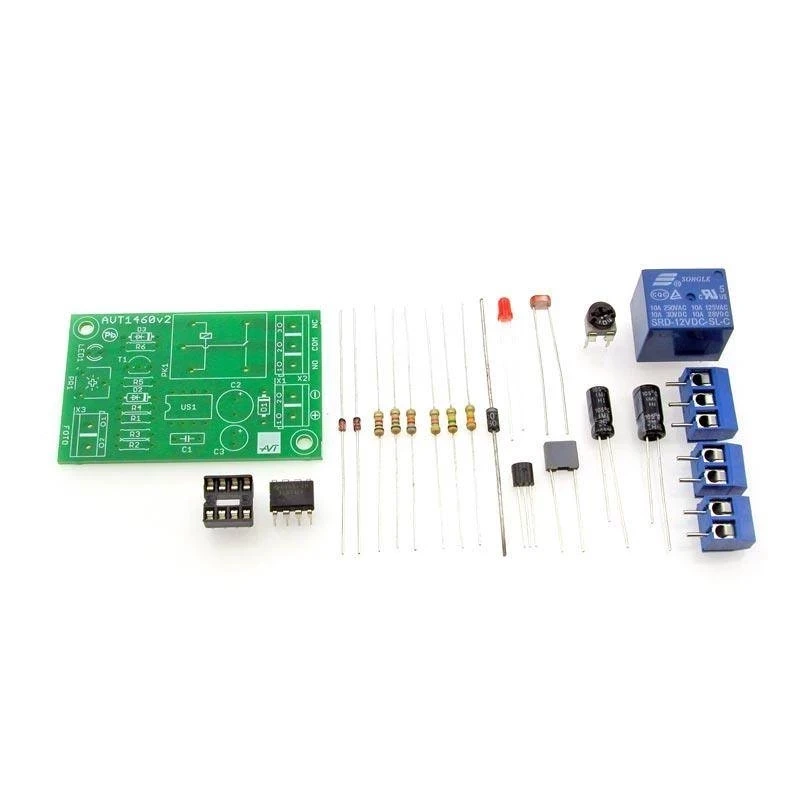

AVT1460 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, fotorezystor, przekaźnik, złącza oraz elementy do zlutowania włącznika zmierzchowego. Po montażu układ wymaga zasilania 12–15 VDC, ustawienia progu zadziałania i bezpiecznego podłączenia sterowanego obciążenia.
Notes
Fotorezystor powinien mierzyć światło otoczenia, a nie światło lampy sterowanej przez przekaźnik. W przeciwnym razie układ może przełączać się w niewłaściwym momencie albo pracować niestabilnie.
Próg zadziałania reguluje się potencjometrem PR1. Po montażu warto wykonać próbę w docelowym miejscu, ponieważ rzeczywisty moment załączenia zależy od ustawienia czujnika, osłony, kierunku padania światła i oświetlenia sztucznego.
Styki przekaźnika NO, COM i NC pozwalają dobrać logikę pracy obciążenia. Przy sterowaniu oświetleniem 230 VAC konieczna jest obudowa, separacja części niskonapięciowej i sieciowej oraz zabezpieczenie przewodów.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1460 B to zestaw KIT z płytką PCB i elementami do zlutowania włącznika zmierzchowego. Po montażu wymaga zasilania 12–15 VDC, ustawienia progu zadziałania i podłączenia sterowanego obciążenia.
W miejscu, które dobrze odzwierciedla światło otoczenia. Czujnik nie powinien być bezpośrednio oświetlany przez lampę sterowaną przez przekaźnik.
Tak. Próg zadziałania ustawia się potencjometrem montażowym PR1, najlepiej już w miejscu docelowego montażu czujnika.
Nie. AVT1460 działa jako analogowy włącznik zmierzchowy, więc nie wymaga mikrokontrolera, programu ani konfiguracji komputerowej.
