Włącznik zbliżeniowy - PCB do projektu AVT 1711
- PCB - płytka (komplet płytek) drukowanych do projektu
Klawiatury i pola pojemnościowe zastępujące klasyczne przełączniki mechaniczne można coraz częściej spotkać w różnych zastosowaniach.
Moduł z pojedynczym polem zbliżeniowym zasilany napięciem 5 V i wysokoprądowym przekaźnikiem na wyjściu pozwoli poszerzyć zakres zastosowania włączników tego typu.
Właściwości:
- praca monostabilna lub bistabilna
- zasięg reakcji: maks. 2 cm
- układ wyjściowy: przekaźnik 8 A/250 V AC
- zasilanie: 5 V DC
Do budowy włącznika użyto specjalizowanego układu scalonego AT42QT1011 firmy Atmel. Ma on wejście na jedno pole zbliżeniowe oraz wyjście cyfrowe, na którym pojawia się poziom wysoki w momencie zbliżenia ręki do czujnika. Odległość detekcji jest regulowana za pomocą pojemności kondensatora C5 – powinna ona mieścić się w przedziale 2-50 nF. W zestawie tak dobrano tę pojemność, aby moduł reagował z odległości 1,5 - 2 cm

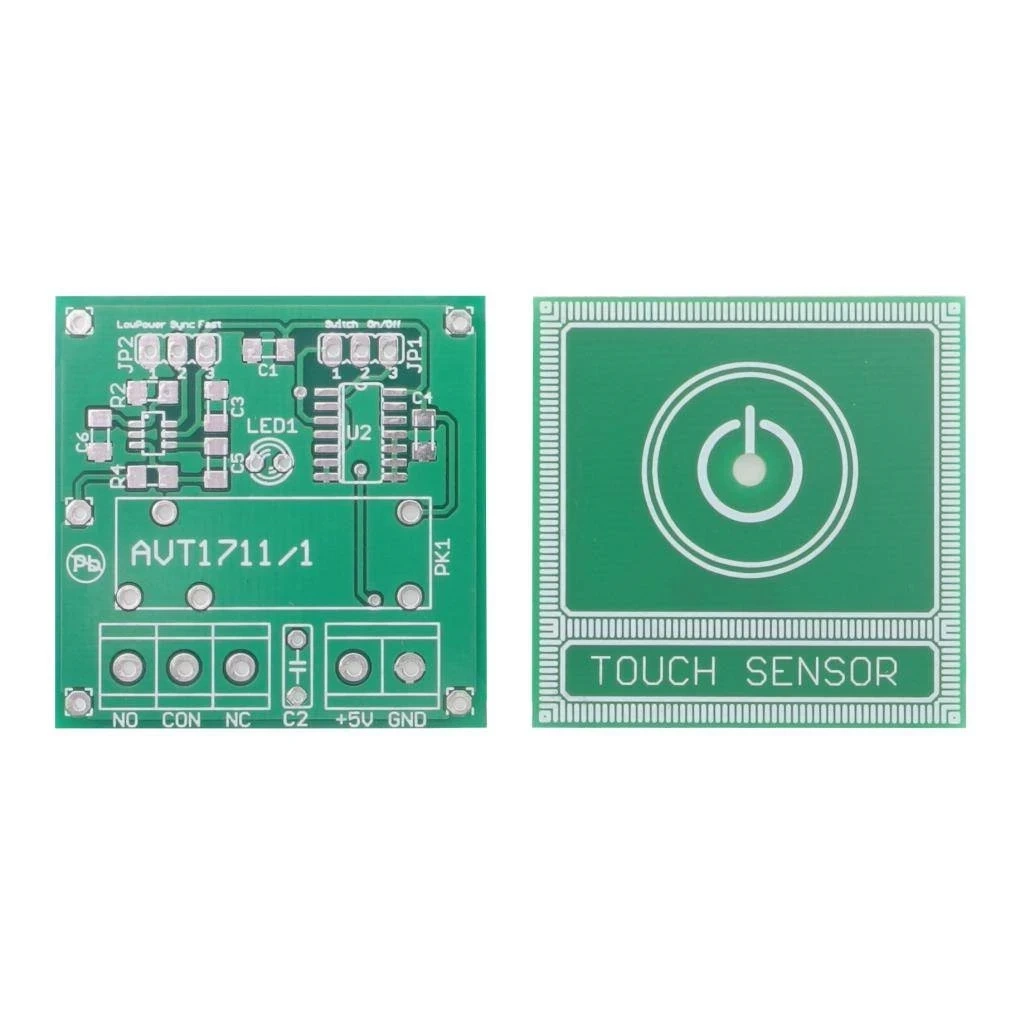

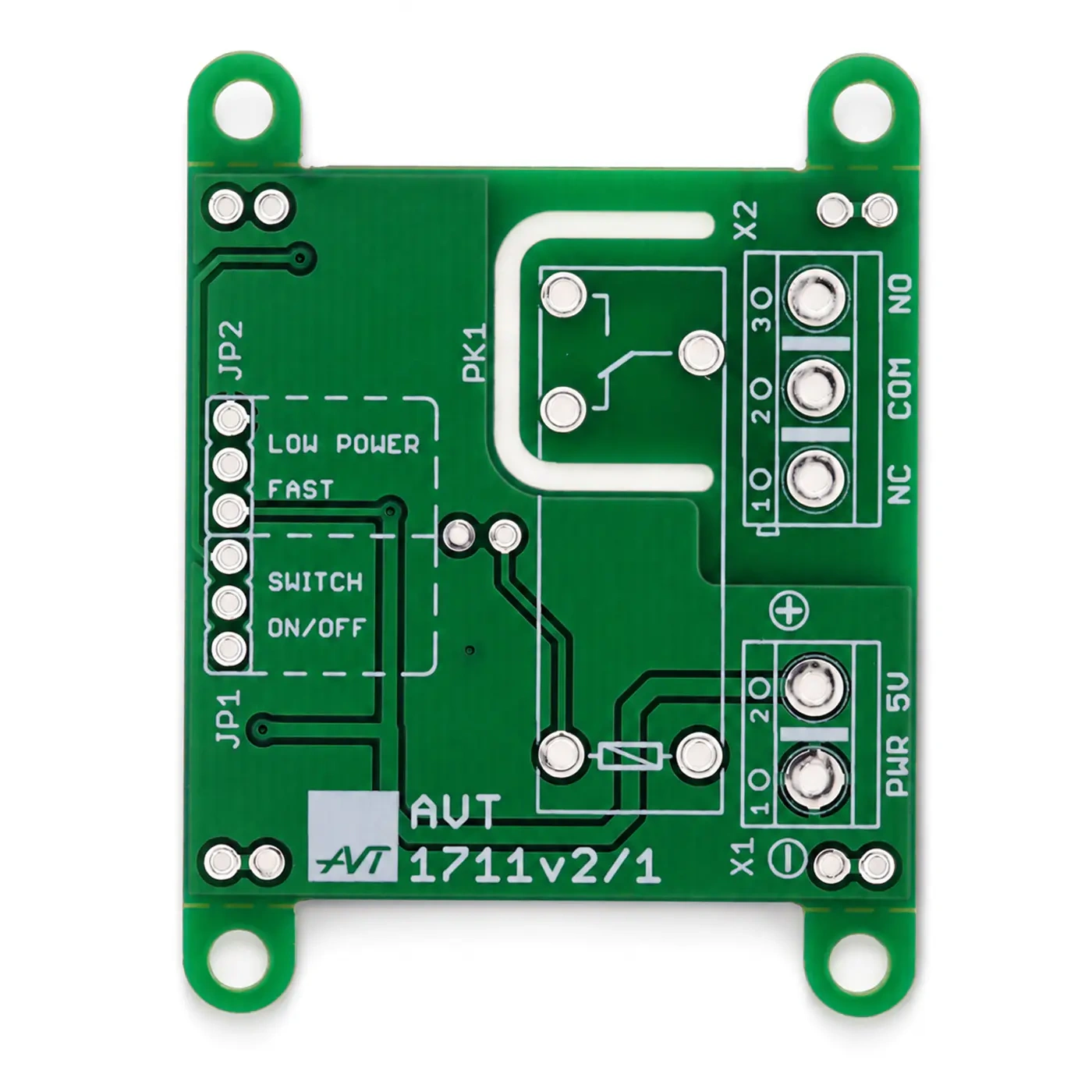

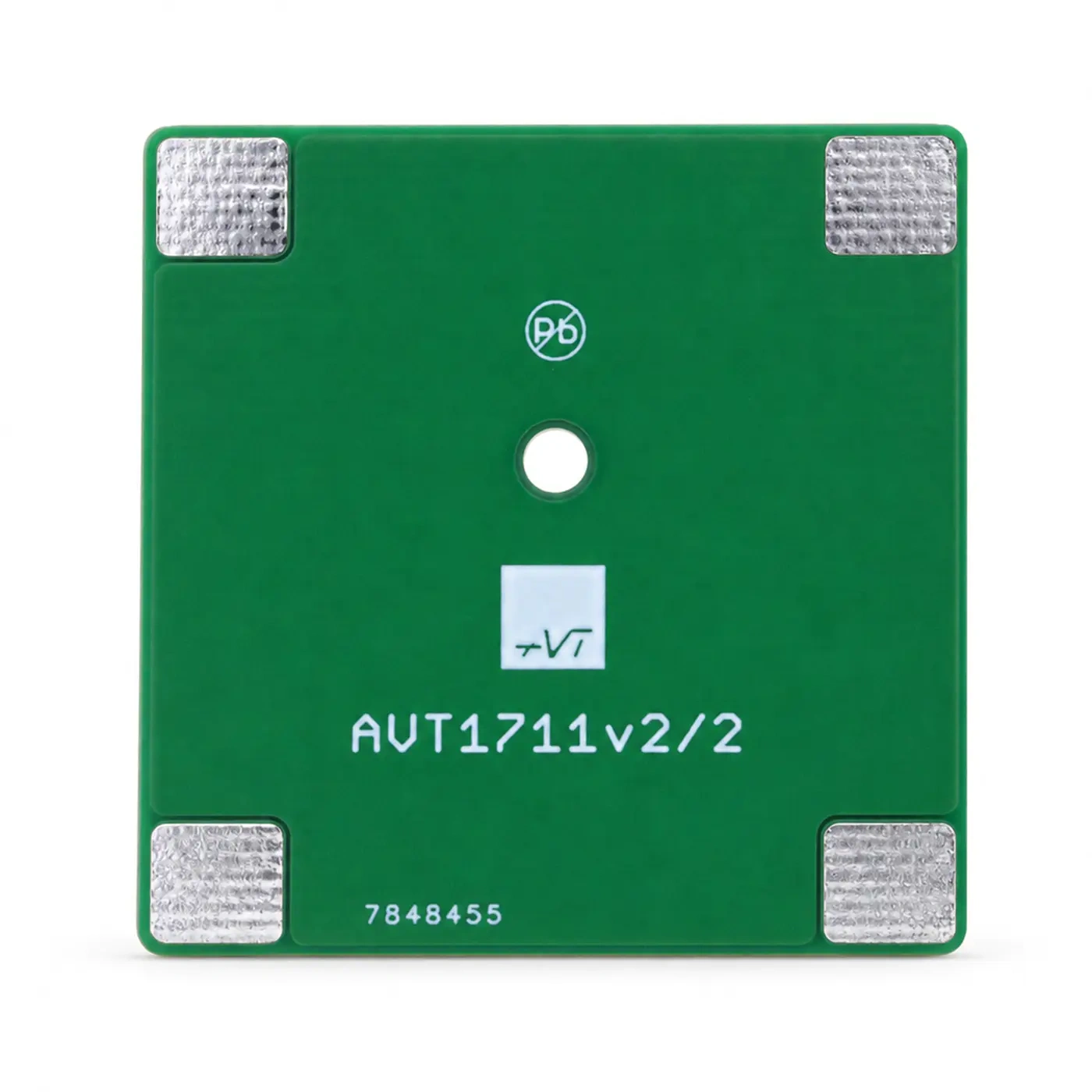

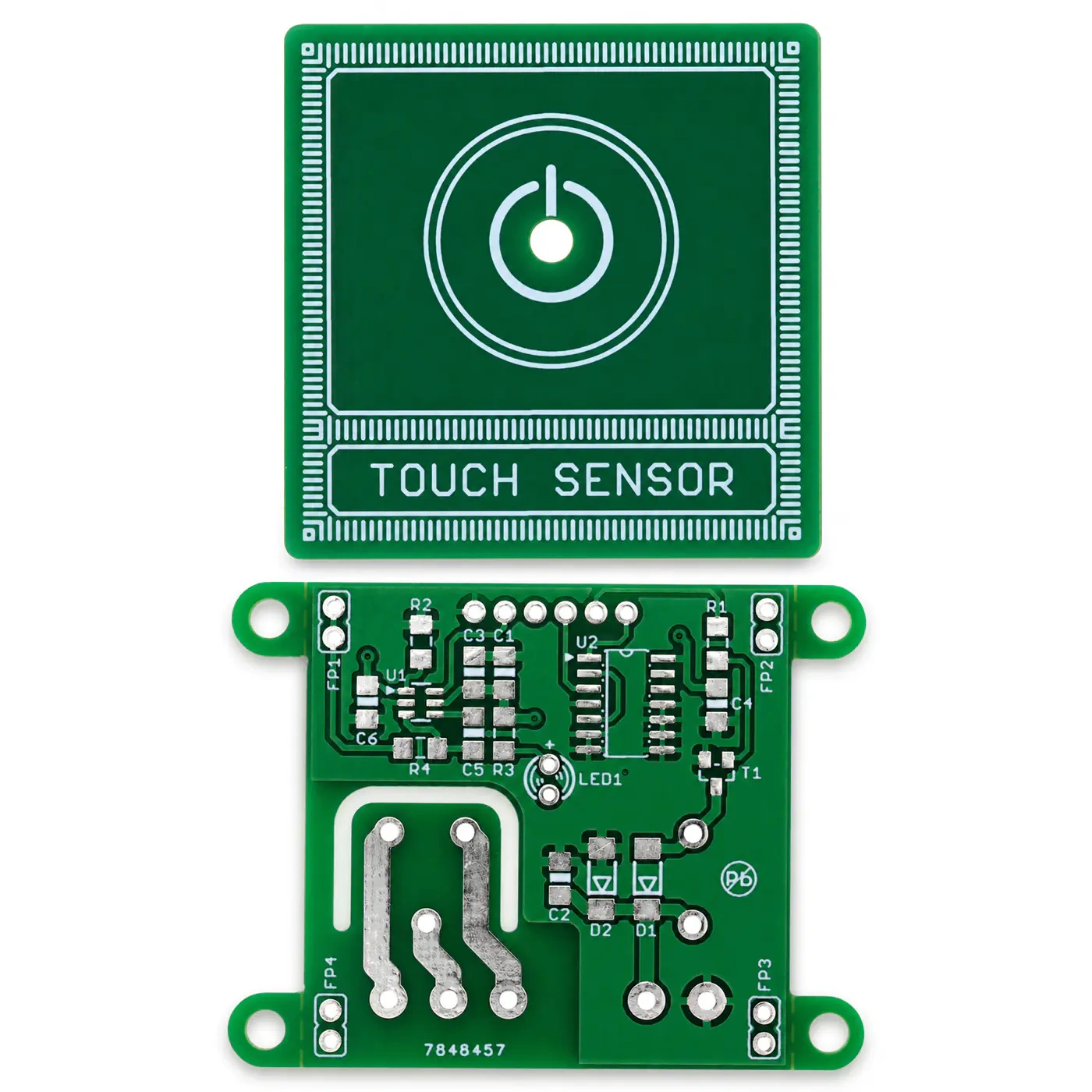

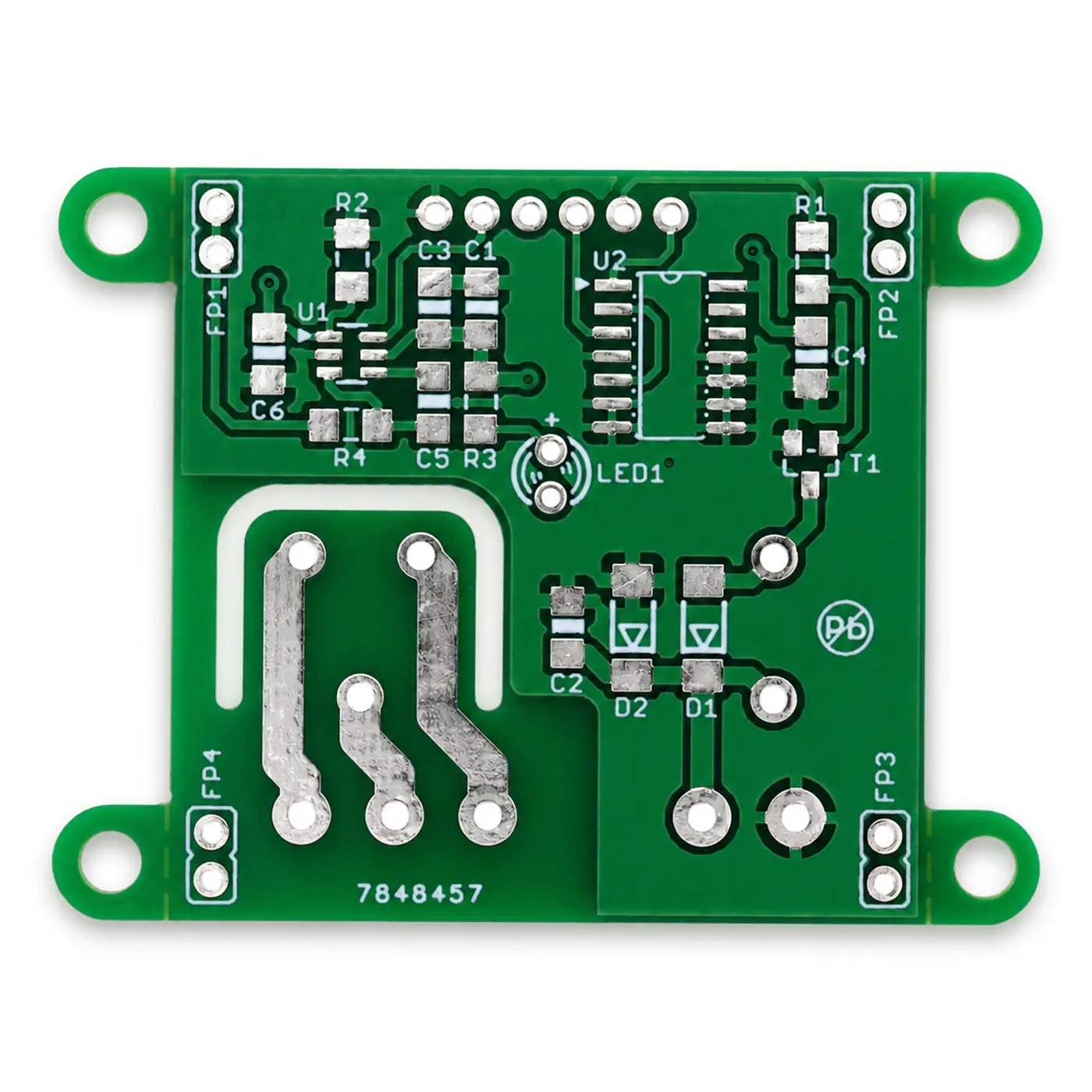

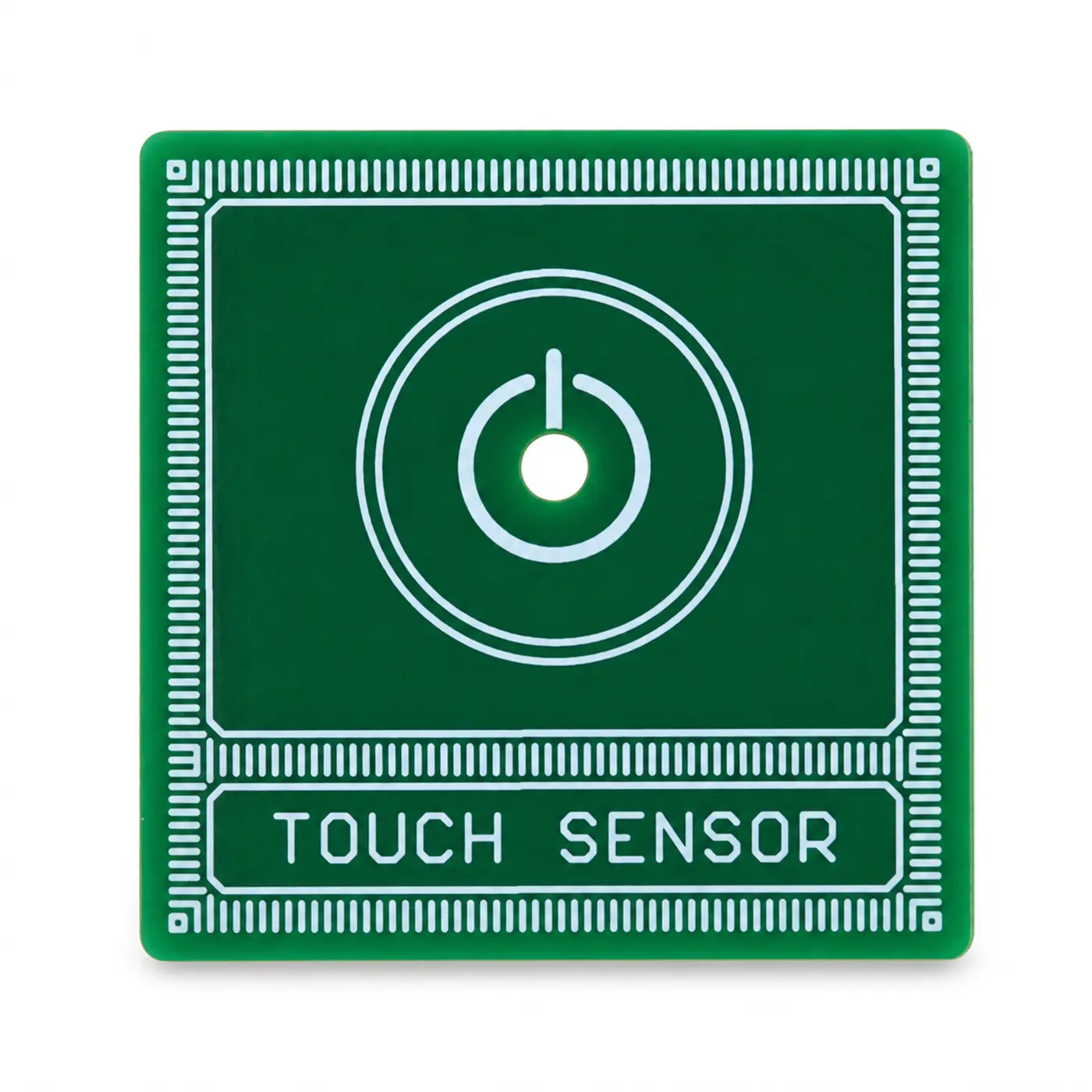

Wymiary płytek: 41 x 41 mm (front), 53 x 41 mm (główna)
Projekt AVT 1711 EP 10/12
