Włącznik żaluzjowy z podtrzymaniem czarny podtynkowy z ramką szklaną - TAWOIA Glass

Włącznik żaluzjowy bistabilny TAWOIA Glass w czarnej ramce szklanej

Włącznik żaluzjowy TAWOIA Glass w czarnej ramce szklanej to kompletny osprzęt podtynkowy do ręcznego sterowania jedną roletą, żaluzją lub podobnym napędem elektrycznym. Klawisz ma trzy pozycje pracy: góra, stop, dół. W zestawie znajduje się moduł oraz pojedyncza ramka szklana dopasowana kolorystycznie do włącznika.

To wersja bistabilna, nazywana także łącznikiem z podtrzymaniem. Po przełączeniu klawisz pozostaje w wybranej pozycji, więc nie trzeba trzymać go palcem przez cały czas pracy rolety. Ruch można zatrzymać w dowolnym momencie, ustawiając klawisz w pozycji środkowej.

Najważniejszy warunek zastosowania: łącznik może być używany tylko z roletami wyposażonymi w wyłącznik krańcowy odcinający napięcie zasilania. To krańcówka rolety zatrzymuje napęd po osiągnięciu pozycji końcowej. Sam łącznik nie zastępuje wyłącznika krańcowego i nie może być używany z napędami, które nie mają takiego zabezpieczenia.

Do czego służy włącznik żaluzjowy bistabilny?

Włącznik jest przeznaczony do sterowania jednym napędem pracującym w dwóch kierunkach. Jeden kierunek odpowiada za podnoszenie, drugi za opuszczanie. Pozycja środkowa rozłącza sterowanie i zatrzymuje ruch.

• do sterowania jedną roletą lub żaluzją elektryczną,
• do instalacji, w których wymagane są trzy pozycje pracy: góra, stop, dół,
• do napędów z wyłącznikami krańcowymi,
• do montażu podtynkowego w standardowej puszce instalacyjnej fi 60 mm,
• do wnętrz, w których osprzęt ma mieć wyrazisty, nowoczesny wygląd.

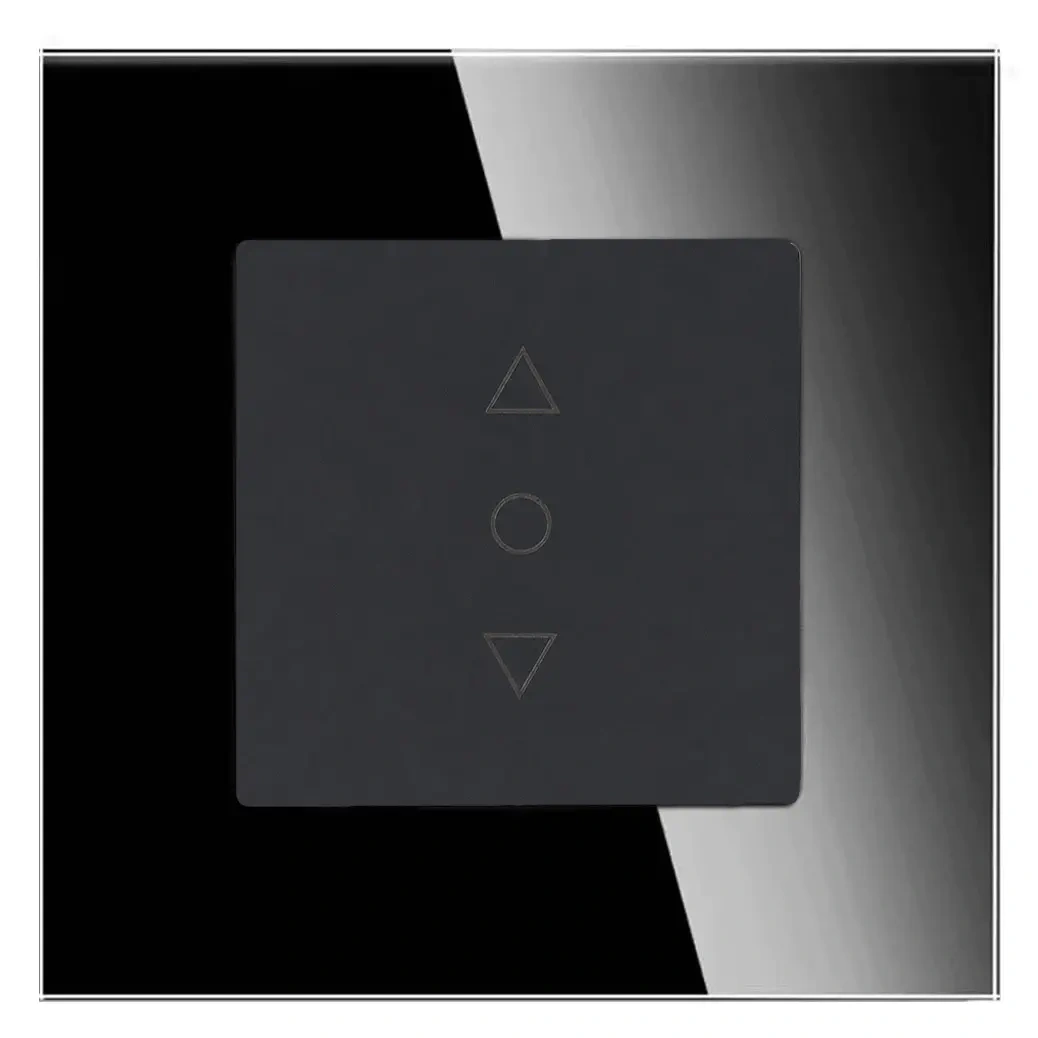

Włącznik w ramce szklanej TAWOIA Glass

W tej wersji nie trzeba osobno kompletować ramki. Produkt zawiera moduł włącznika oraz pojedynczą ramkę szklaną TAWOIA Glass. Po montażu tworzą gotowy włącznik ścienny do instalacji wewnętrznych.

Czarne wykończenie dobrze pasuje do wnętrz nowoczesnych, kontrastowych i minimalistycznych. Może być mocnym akcentem na jasnej ścianie albo uzupełnieniem ciemnych detali aranżacji.

Specyfikacja techniczna

• Produkt: włącznik żaluzjowy / roletowy w ramce szklanej
• Seria: TAWOIA Glass
• Typ: pojedynczy
• Rodzaj pracy: bistabilny, z podtrzymaniem
• Pozycje klawisza: góra / stop / dół
• Kolor: czarny
• Maksymalny prąd: 16 A
• Maksymalne napięcie: 250 V
• Stopień ochrony: IP20
• Certyfikaty: CE, RoHS

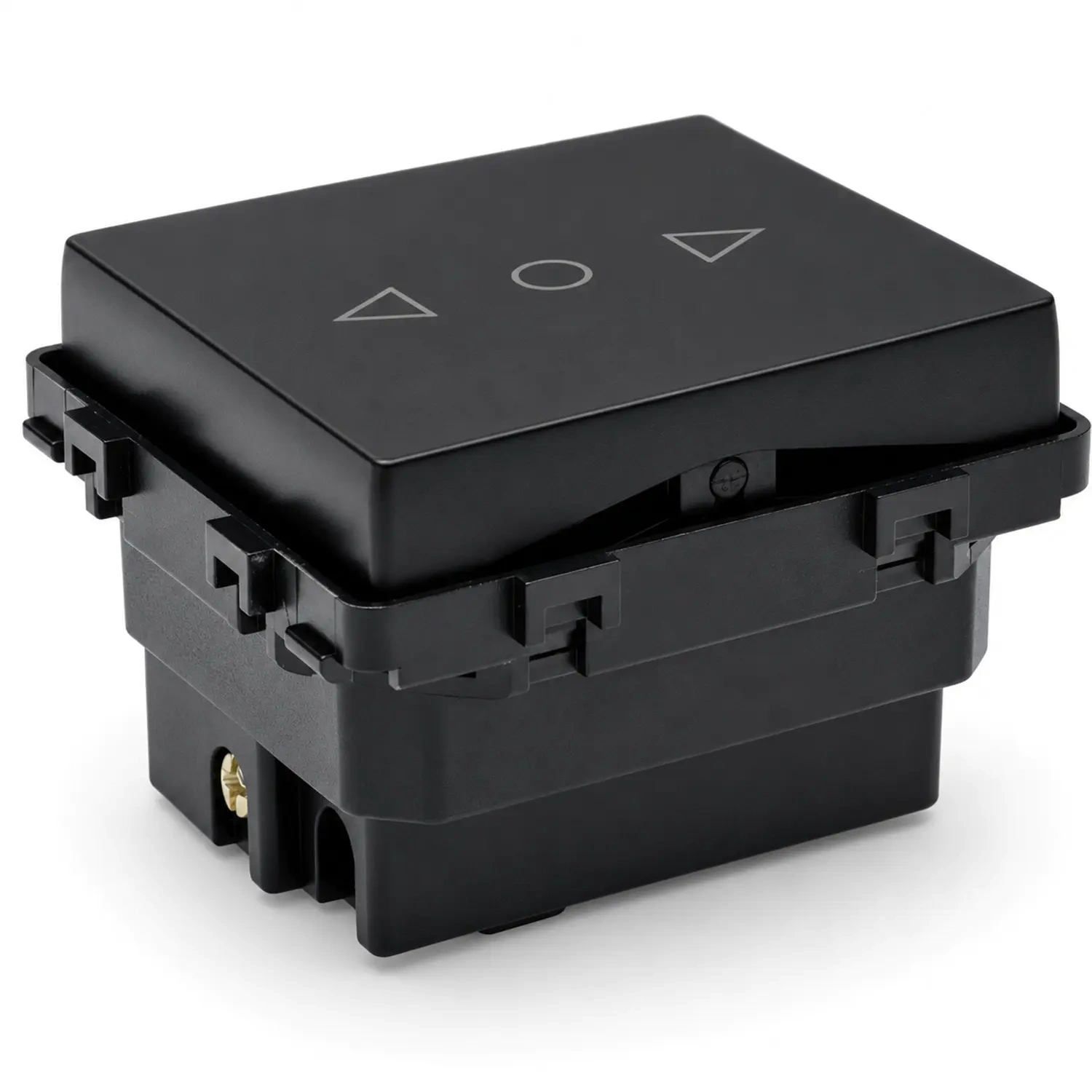

• Wymiary modułu: 50x50x35 mm
• Głębokość wewnątrz puszki: 20 mm
• Montaż: podtynkowy, w standardowej puszce instalacyjnej fi 60 mm
• W zestawie: moduł + ramka szklana

Na co zwrócić uwagę przed montażem?

• Sprawdź, czy napęd rolety ma wyłączniki krańcowe. Bez nich nie należy stosować tego typu łącznika bistabilnego.
• Nie stosuj go jako zwykłego włącznika światła. To osprzęt przeznaczony do sterowania napędem rolety lub żaluzji.
• Uwzględnij głębokość puszki i ilość przewodów. Włącznik jest montowany podtynkowo.
• Montaż powinien wykonać elektryk lub osoba z odpowiednimi kwalifikacjami. Dotyczy to zwłaszcza instalacji 230 V.

Instrukcja montażu: moduł + ramka

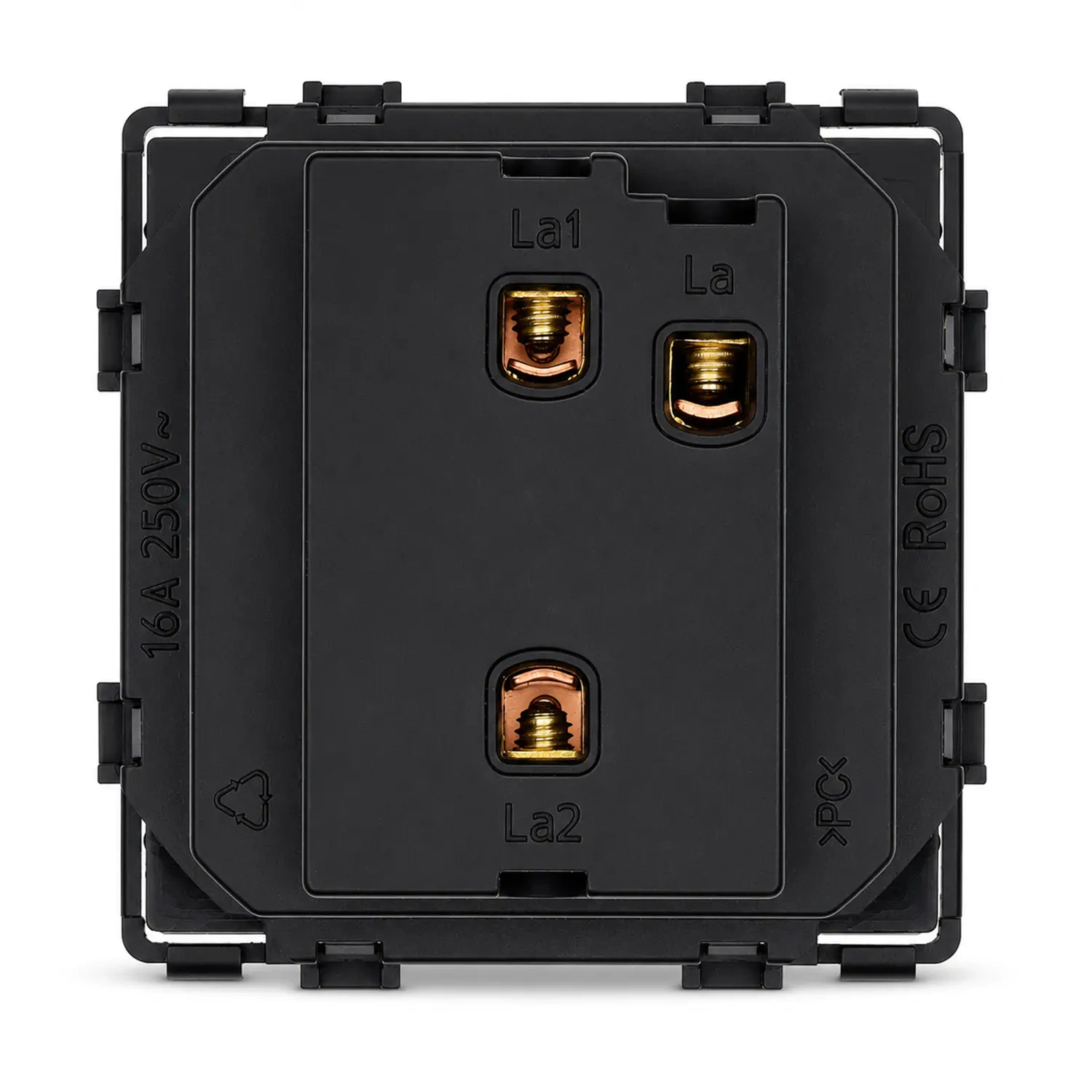

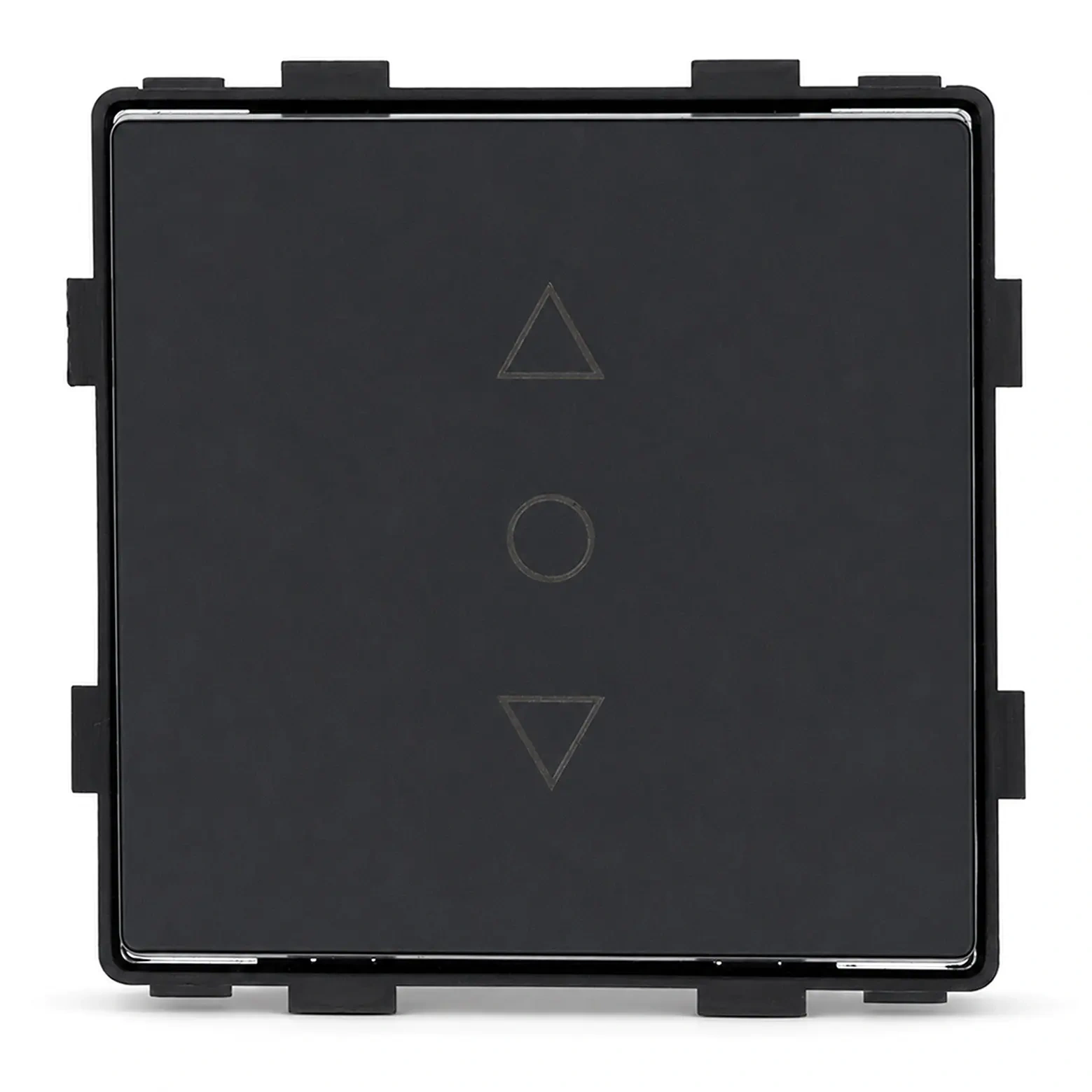

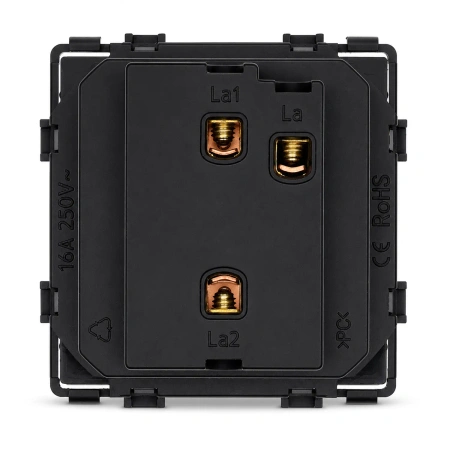

1. Montaż modułu - wprowadź moduł włącznika do metalowej ramki, która jest w komplecie z ramką szklaną. Uwaga: oznaczenie "CE RoHS" ma być od strony ściany. Moduł zamontuj z wyczuciem na wcisk. Prawidłowo zamontowany moduł w metalowej ramce tworzy z nią stabilną całość.

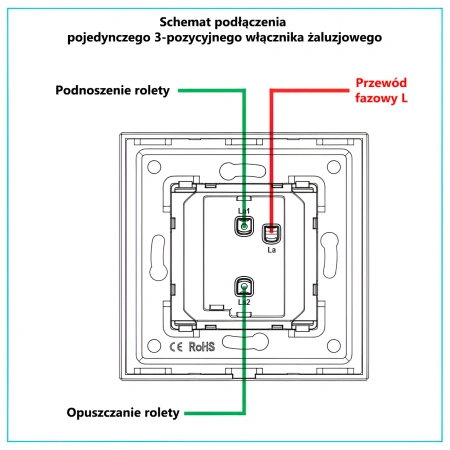

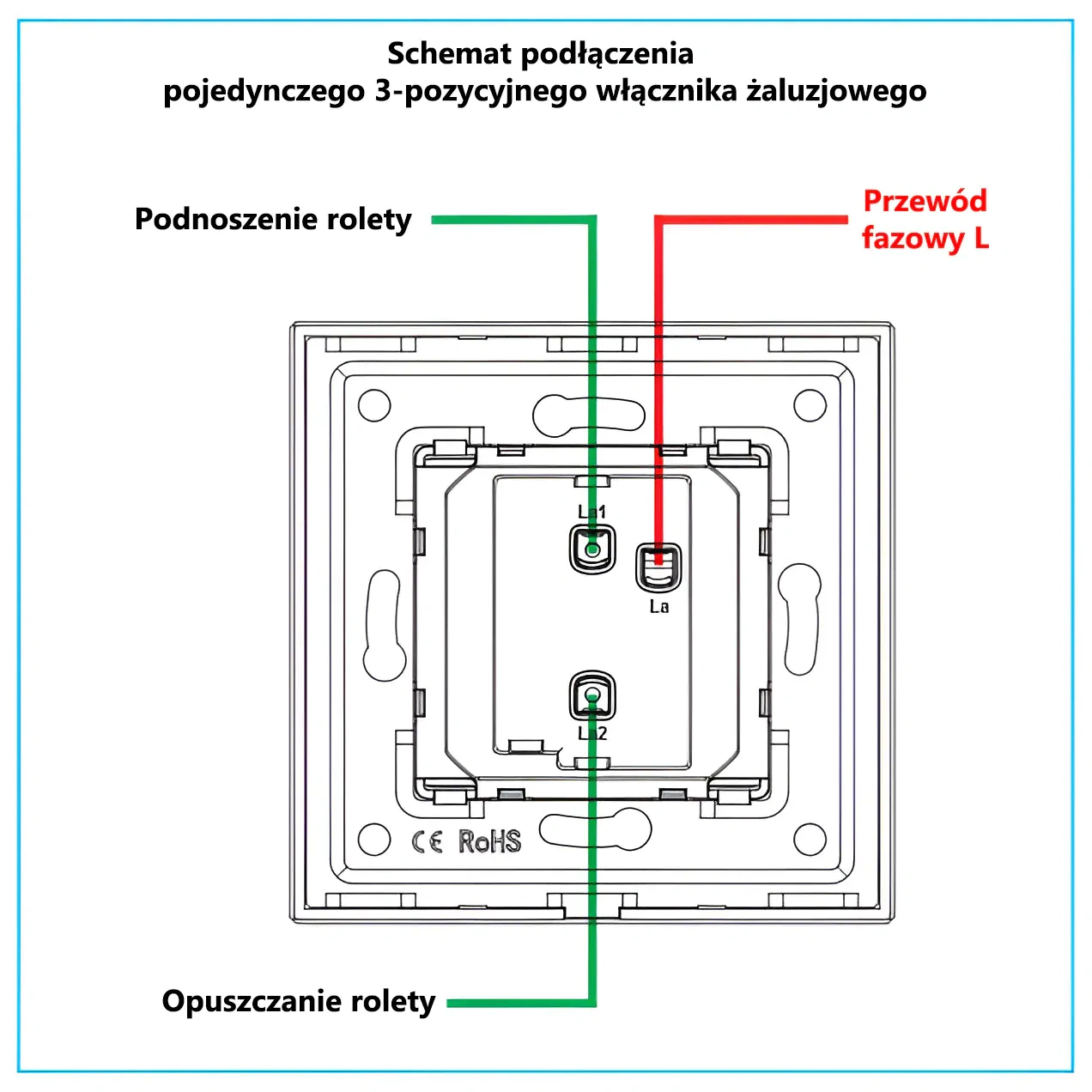

2. Wykonaj podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem połączeń elektrycznych.
3. Ramkę metalową z modułem umieść w ścianie i przykręć wkrętami (wkręty są w opakowaniu z modułem).
4. Do ramki metalowej przymocuj na wcisk ramkę szklaną.

W ofercie posiadamy szklane ramki pojedyncze i wielokrotne w 4 kolorach

Do montażu polecamy puszki podtynkowe fi 60mm
