Włącznik żaluzjowy podwójny z podtrzymaniem czarny podtynkowy (moduł bez ramki) - TAWOIA Glass
- Mechanizm włącznika do sterowania dwiema roletami lub żaluzjami. Dwa klawisze góra-stop-dół, podtrzymanie pozycji, montaż podtynkowy i kolor czarny. Do napędów z krańcówkami.

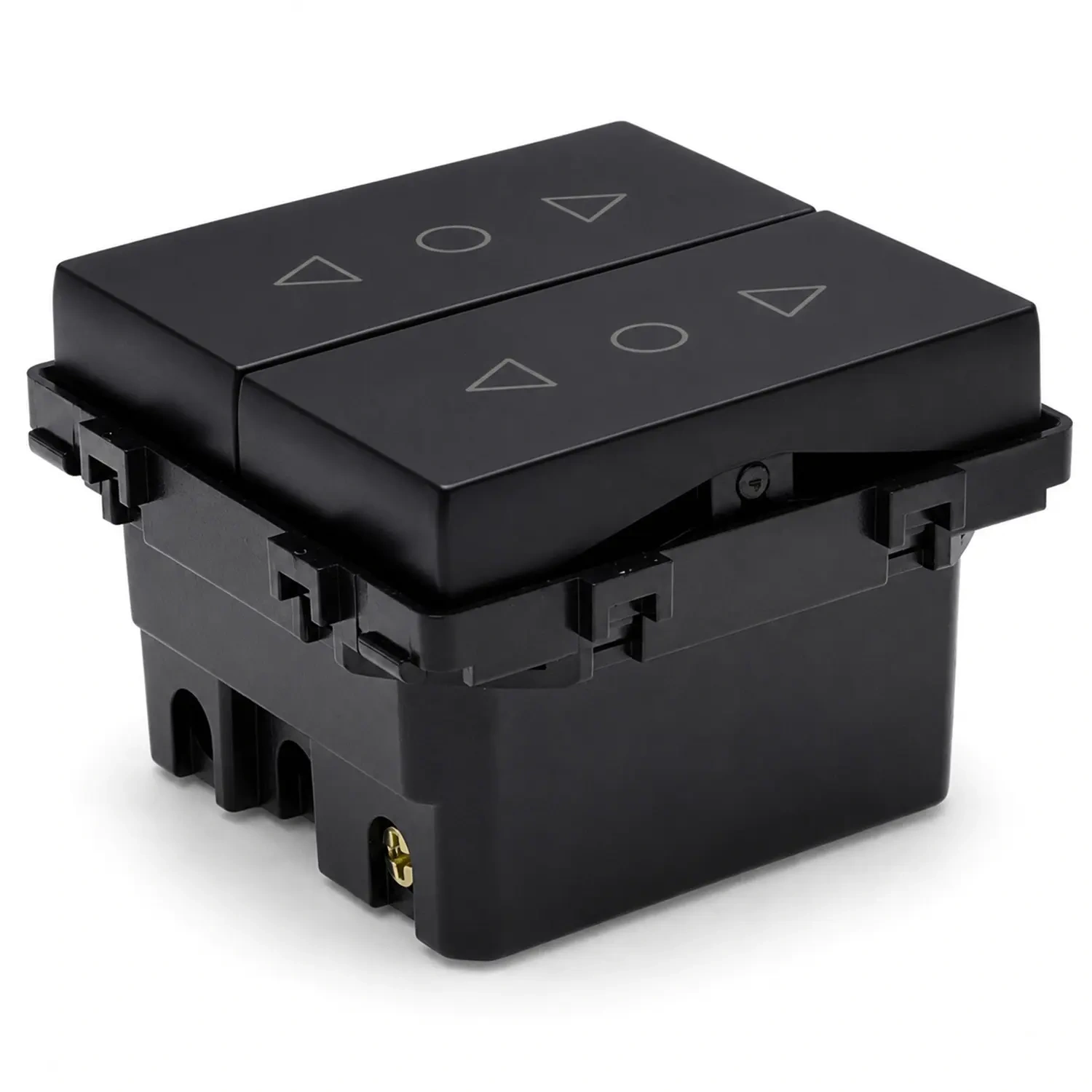

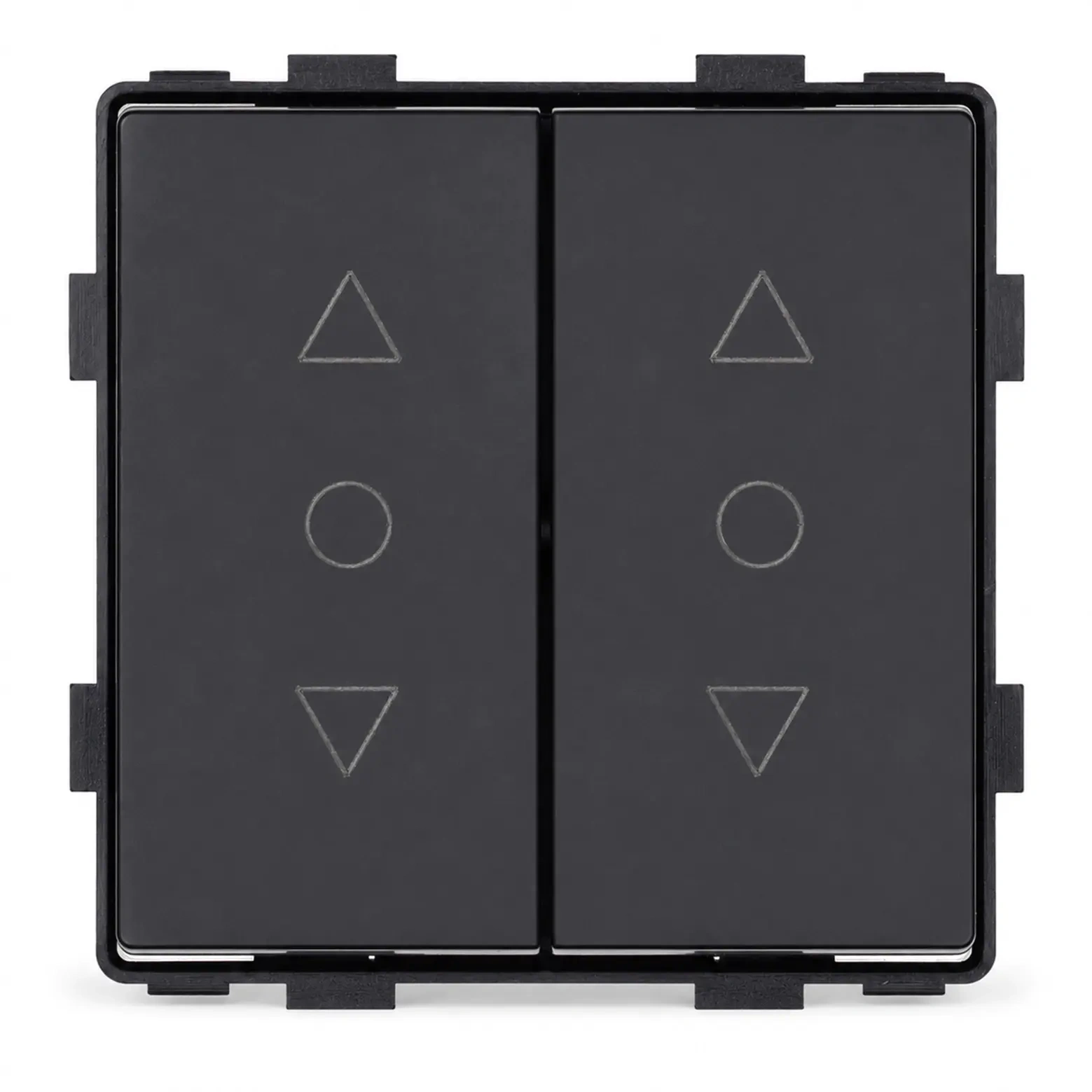

Moduł włącznika żaluzjowego bistabilnego TAWOIA Glass w kolorze czarnym
Moduł włącznika żaluzjowego TAWOIA Glass to pojedynczy, mechaniczny łącznik do sterowania roletą lub żaluzją z napędem elektrycznym. Klawisz ma trzy pozycje pracy: góra, stop, dół. Po połączeniu z ramką szklaną TAWOIA Glass tworzy estetyczny osprzęt podtynkowy do montażu wewnątrz pomieszczeń.
To wersja bistabilna, nazywana także łącznikiem z podtrzymaniem. Oznacza to, że po przełączeniu klawisz pozostaje w wybranej pozycji. Nie trzeba trzymać go palcem przez cały czas pracy rolety. Ruch można zatrzymać w dowolnym momencie, ustawiając klawisz w pozycji środkowej.
Najważniejszy warunek zastosowania: łącznik może być używany tylko z roletami wyposażonymi w wyłącznik krańcowy odcinający napięcie zasilania. To krańcówka rolety zatrzymuje napęd po osiągnięciu pozycji końcowej. Sam łącznik nie zastępuje wyłącznika krańcowego i nie może być używany z napędami, które nie mają takiego zabezpieczenia.
Do czego służy włącznik żaluzjowy bistabilny?
Moduł jest przeznaczony do ręcznego sterowania jedną roletą, żaluzją lub podobnym napędem z dwoma kierunkami pracy. Jeden kierunek odpowiada za podnoszenie, drugi za opuszczanie. Pozycja środkowa rozłącza sterowanie i zatrzymuje ruch.
- do sterowania jedną roletą lub żaluzją elektryczną,
- do instalacji, w których wymagane są trzy pozycje pracy: góra, stop, dół,
- do napędów z wyłącznikami krańcowymi,
Moduł do ramek szklanych TAWOIA Glass
Włącznik wymaga odpowiedniej ramki z serii TAWOIA Glass. Moduł można zastosować w ramce pojedynczej, a w instalacjach wielopunktowych także w ramkach podwójnych, potrójnych, poczwórnych lub pięciokrotnych.
W ramkach wielokrotnych można zestawiać różne moduły z tej samej serii, np. włączniki, gniazda lub inne elementy osprzętu. Dzięki temu jeden zestaw może obsługiwać kilka funkcji, zachowując spójny wygląd na ścianie.
Czarne wykończenie dobrze pasuje do ramek szklanych TAWOIA Glass stosowanych w aranżacjach nowoczesnych, kontrastowych i minimalistycznych.
Specyfikacja techniczna
- Produkt: moduł włącznika żaluzjowego / roletowego
- Seria: TAWOIA Glass
- Typ modułu: pojedynczy
- Rodzaj pracy: bistabilny, z podtrzymaniem
- Pozycje klawisza: góra / stop / dół
- Kolor: czarny
- Maksymalny prąd: 16 A
- Maksymalne napięcie: 250 V
- Stopień ochrony: IP20
- Certyfikaty: CE, RoHS
- Wymiary modułu: 50x50x35 mm
- Głębokość wewnątrz puszki: 20 mm
- Montaż: podtynkowy, w standardowej puszce instalacyjnej fi 60 mm
- Wymagana ramka: ramka szklana TAWOIA Glass, dobierana oddzielnie
Na co zwrócić uwagę przed montażem?
- Sprawdź, czy napęd rolety ma wyłączniki krańcowe. Bez nich nie należy stosować tego typu łącznika bistabilnego.
- Dobierz odpowiednią ramkę TAWOIA Glass. Sam moduł nie jest kompletnym osprzętem ściennym bez ramki.
- Nie stosuj go jako zwykłego włącznika światła. To moduł przeznaczony do sterowania napędem rolety lub żaluzji.
- Montaż powinien wykonać elektryk lub osoba z odpowiednimi kwalifikacjami. Dotyczy to zwłaszcza instalacji 230 V.

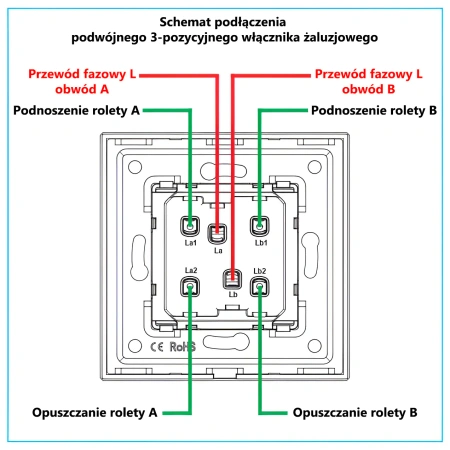

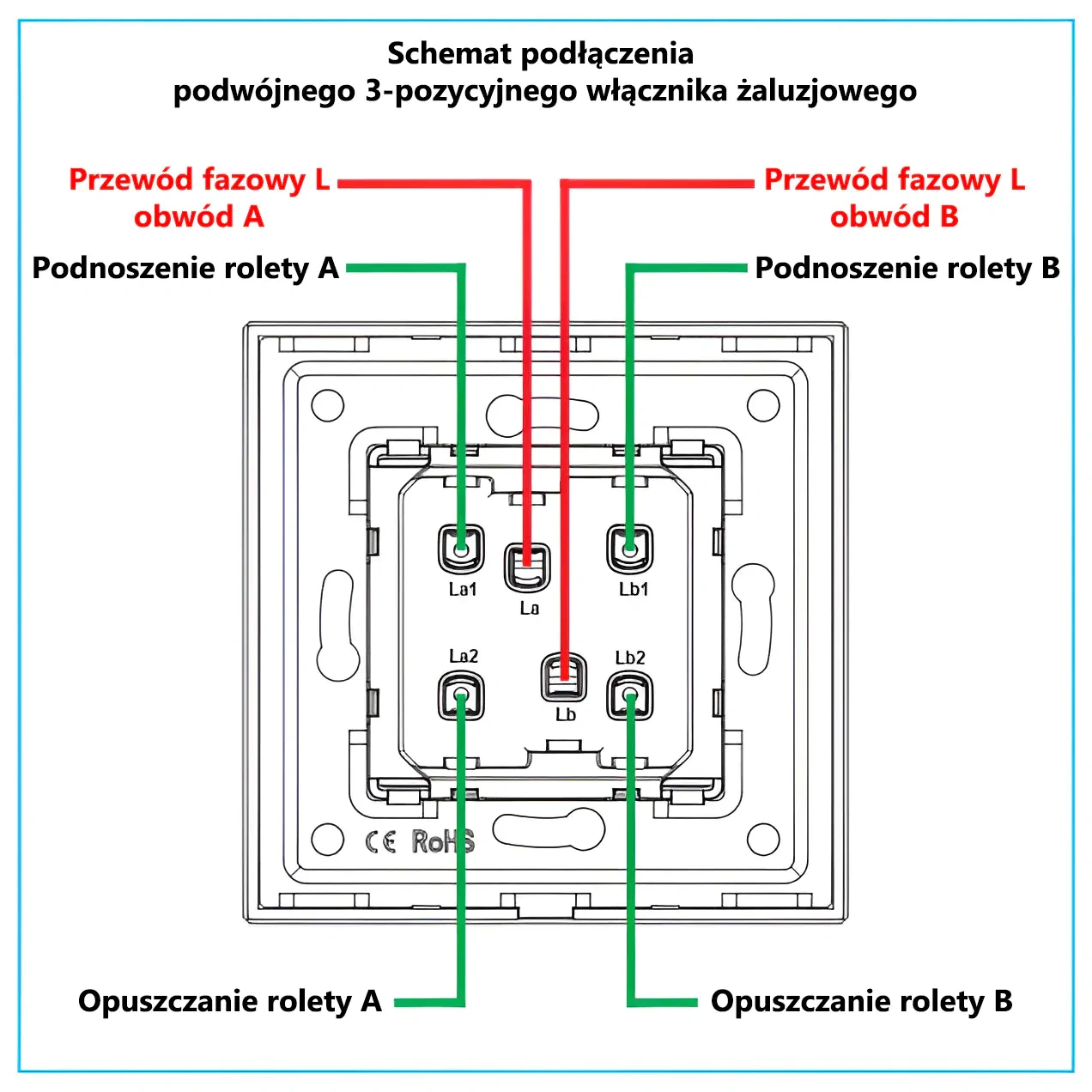

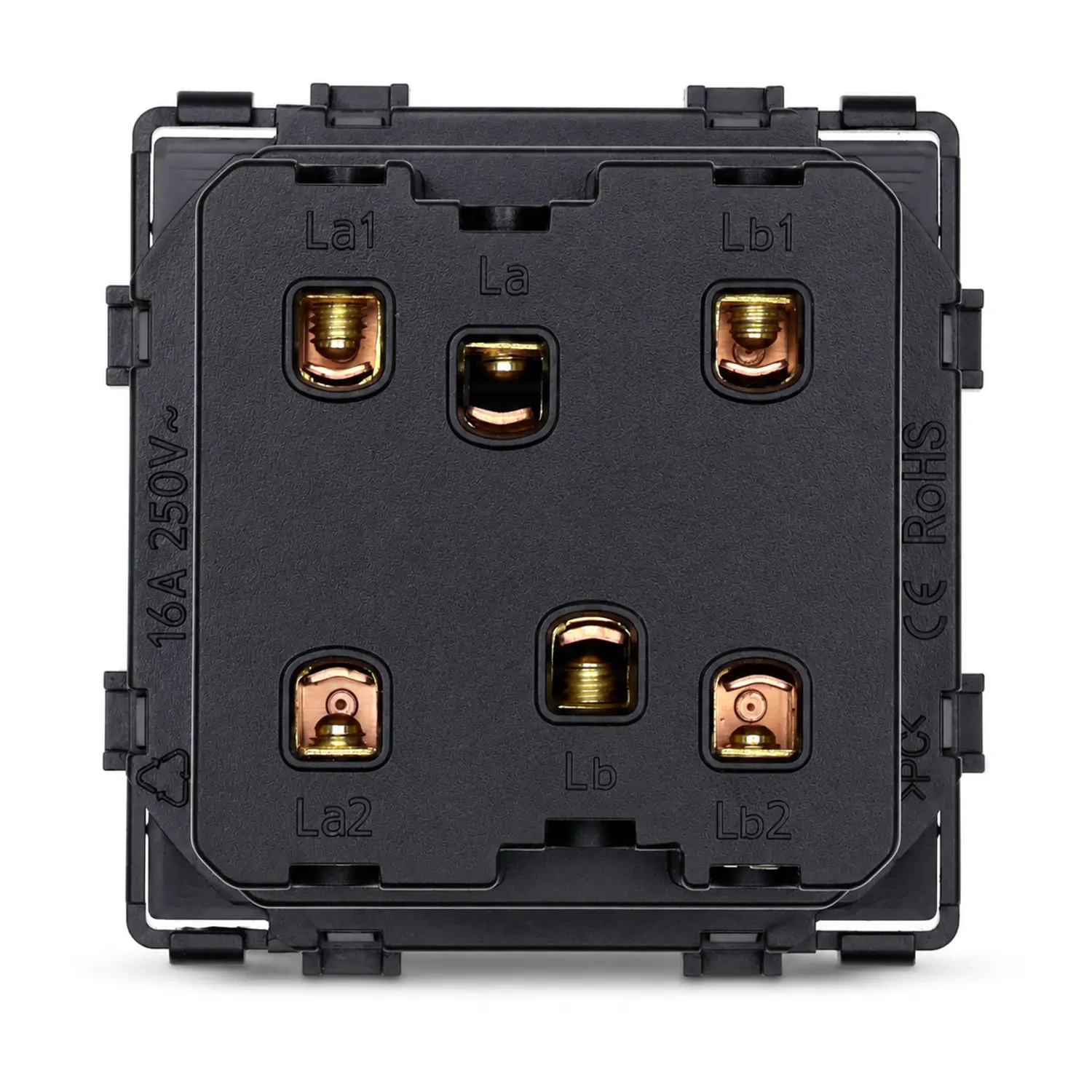

Układ zacisków
Zacisk La służy jako wejście fazy L. Zaciski La1 i La2 są wyjściami fazowymi na dwa kierunki pracy napędu rolety, np. góra i dół. Przewód neutralny N oraz przewód ochronny PE należy prowadzić bezpośrednio do napędu zgodnie ze schematem instalacji.
W typowym zastosowaniu zacisk wspólny otrzymuje fazę zasilającą, a dwa wyjścia prowadzą fazę na kierunek podnoszenia lub opuszczania rolety. Jeżeli po podłączeniu kierunki działania są odwrotne, zwykle zamienia się miejscami przewody kierunkowe danego toru. Podłączenie należy jednak zawsze wykonać zgodnie ze schematem instalacji i wymaganiami napędu.
Warunek krytyczny: Łącznik może być stosowany wyłącznie z roletami wyposażonymi w wyłącznik krańcowy odcinający napięcie zasilania.
Instrukcja montażu: moduł + ramka (ramkę należy dokupić oddzielnie)
- Montaż modułu - wprowadź moduł włącznika do metalowej ramki, która jest w komplecie z ramką szklaną. Uwaga: oznaczenie "CE RoHS" ma być od strony ściany. Moduł zamontuj z wyczuciem na wcisk. Prawidłowo zamontowany moduł w metalowej ramce tworzy z nią stabilną całość.
- Wykonaj podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem połączeń elektrycznych.
- Ramkę metalową z modułem umieść w ścianie i przykręć wkrętami (wkręty są w opakowaniu z modułem).
- Do ramki metalowej przymocuj na wcisk ramkę szklaną.
W ofercie posiadamy szklane ramki pojedyncze i wielokrotne w 4 kolorach
Do montażu polecamy puszki podtynkowe fi 60mm
Najczęściej zadawane pytania
Bistabilny oznacza, że po przełączeniu klawisz zostaje w wybranej pozycji. Nie trzeba go cały czas przytrzymywać. Roleta porusza się do momentu zatrzymania przez użytkownika albo przez wyłącznik krańcowy napędu.
Nie. Ten łącznik może być stosowany tylko z roletami wyposażonymi w wyłącznik krańcowy odcinający napięcie zasilania po osiągnięciu pozycji końcowej.
Ponieważ to wyłącznik krańcowy zatrzymuje napęd po dojechaniu rolety do końca. Łącznik bistabilny podtrzymuje wybraną pozycję, dlatego bez krańcówki napęd mógłby być nadal zasilany.
Nie. To łącznik z podtrzymaniem. Po przełączeniu klawisz pozostaje w wybranej pozycji. Ruch można zatrzymać ręcznie, ustawiając klawisz w pozycji środkowej.
Tak, moduł jest przeznaczony do serii TAWOIA Glass. Do kompletnego montażu trzeba dobrać odpowiednią ramkę szklaną tej serii, np. pojedynczą albo wielokrotną.
Tak, w ramkach wielokrotnych można zestawiać go z innymi modułami z tej samej serii, o ile są przeznaczone do danej ramki i montażu modułowego.
Nie. To włącznik bistabilny, czyli z podtrzymaniem. Włącznik chwilowy wraca do pozycji wyjściowej po puszczeniu klawisza, a ten model pozostaje w wybranym położeniu.
IP20 oznacza osprzęt do typowych, suchych pomieszczeń wewnętrznych. Do miejsc narażonych na wilgoć, pył lub warunki zewnętrzne należy dobrać osprzęt o odpowiednim stopniu ochrony.
