Włącznik żaluzjowy podwójny z podtrzymaniem biały podtynkowy z ramką szklaną - TAWOIA Glass
- Kompletny włącznik do dwóch rolet: Mechanizm włącznika z podtrzymaniem oraz pojedyncza ramka szklana w kolorze białym. Do montażu podtynkowego i napędów z krańcówkami.
Podwójny włącznik żaluzjowy bistabilny TAWOIA Glass w białej ramce szklanej

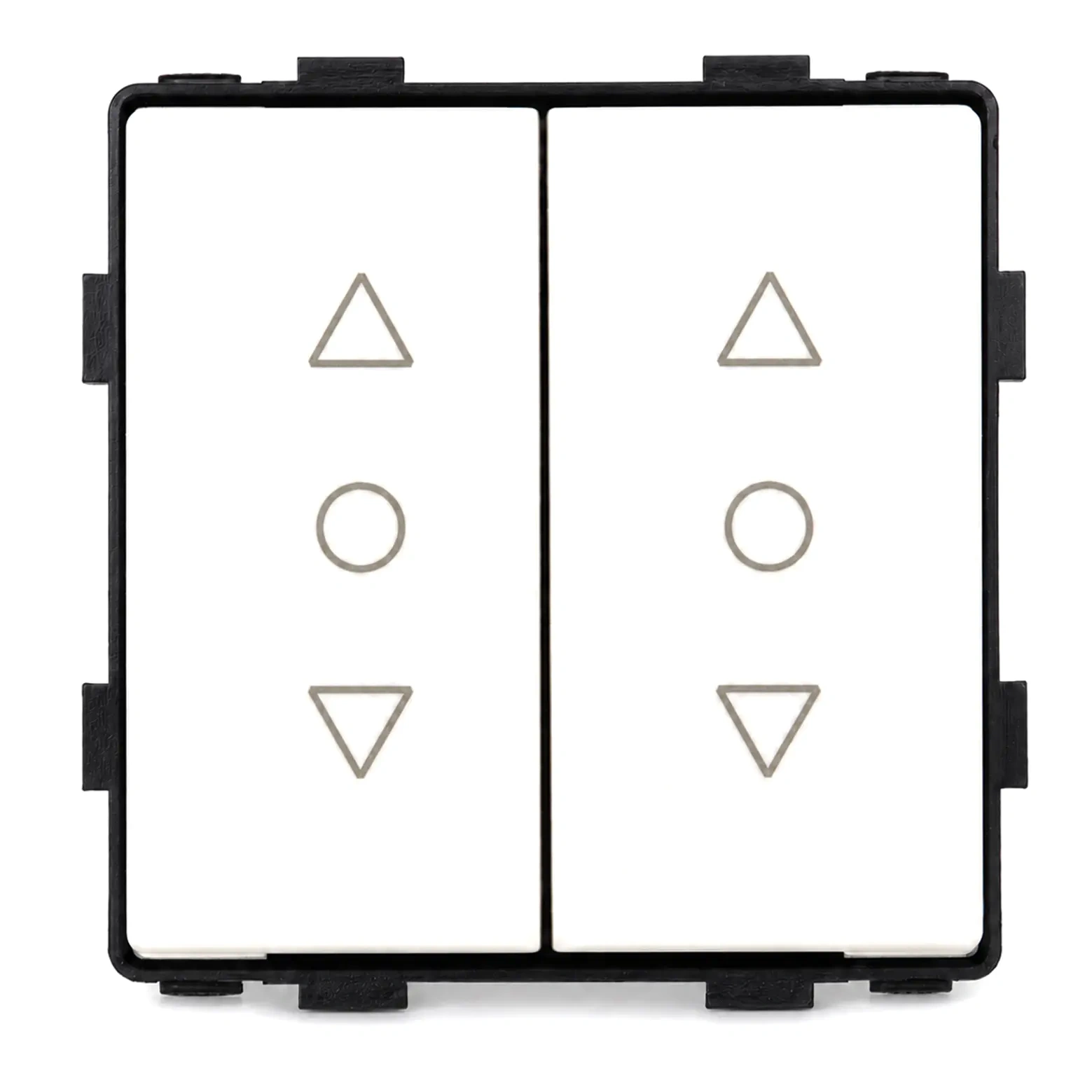

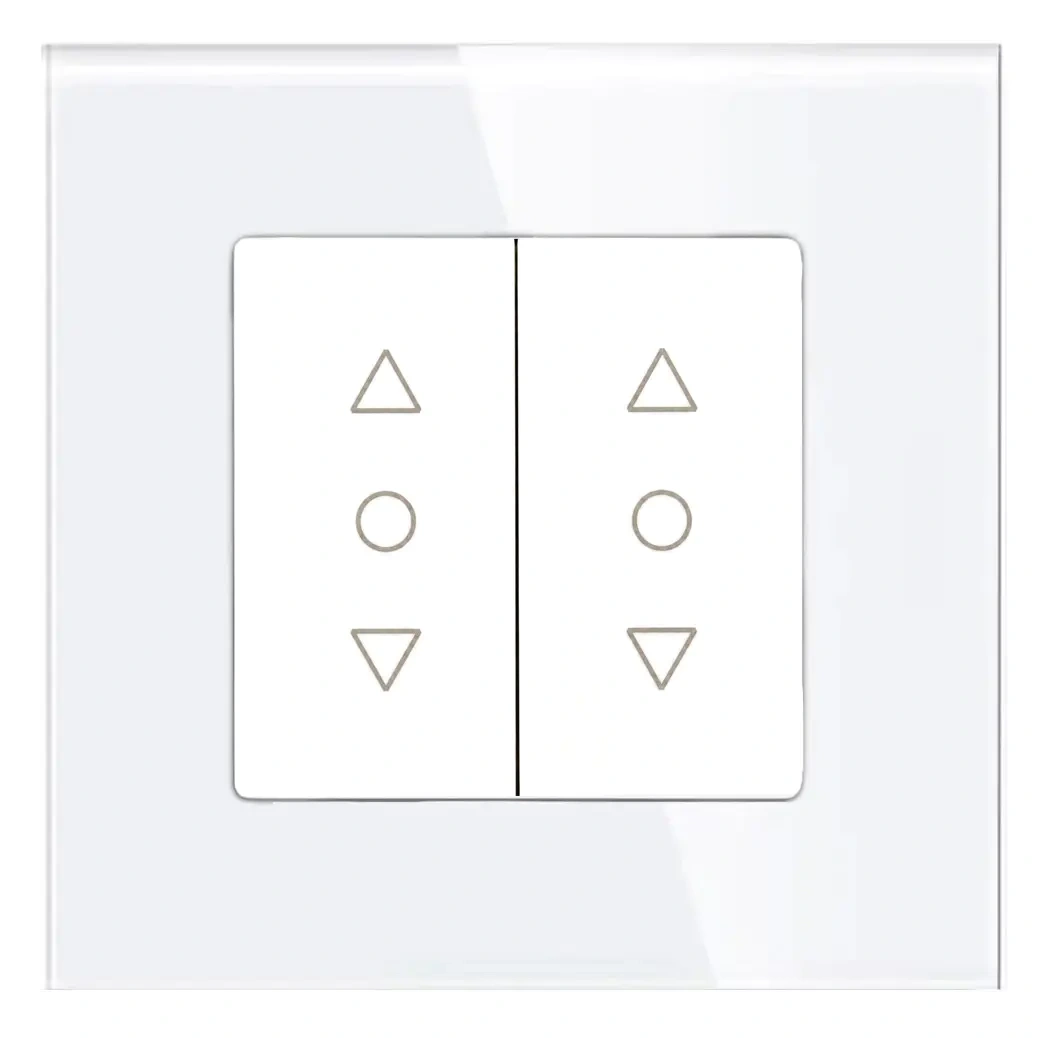

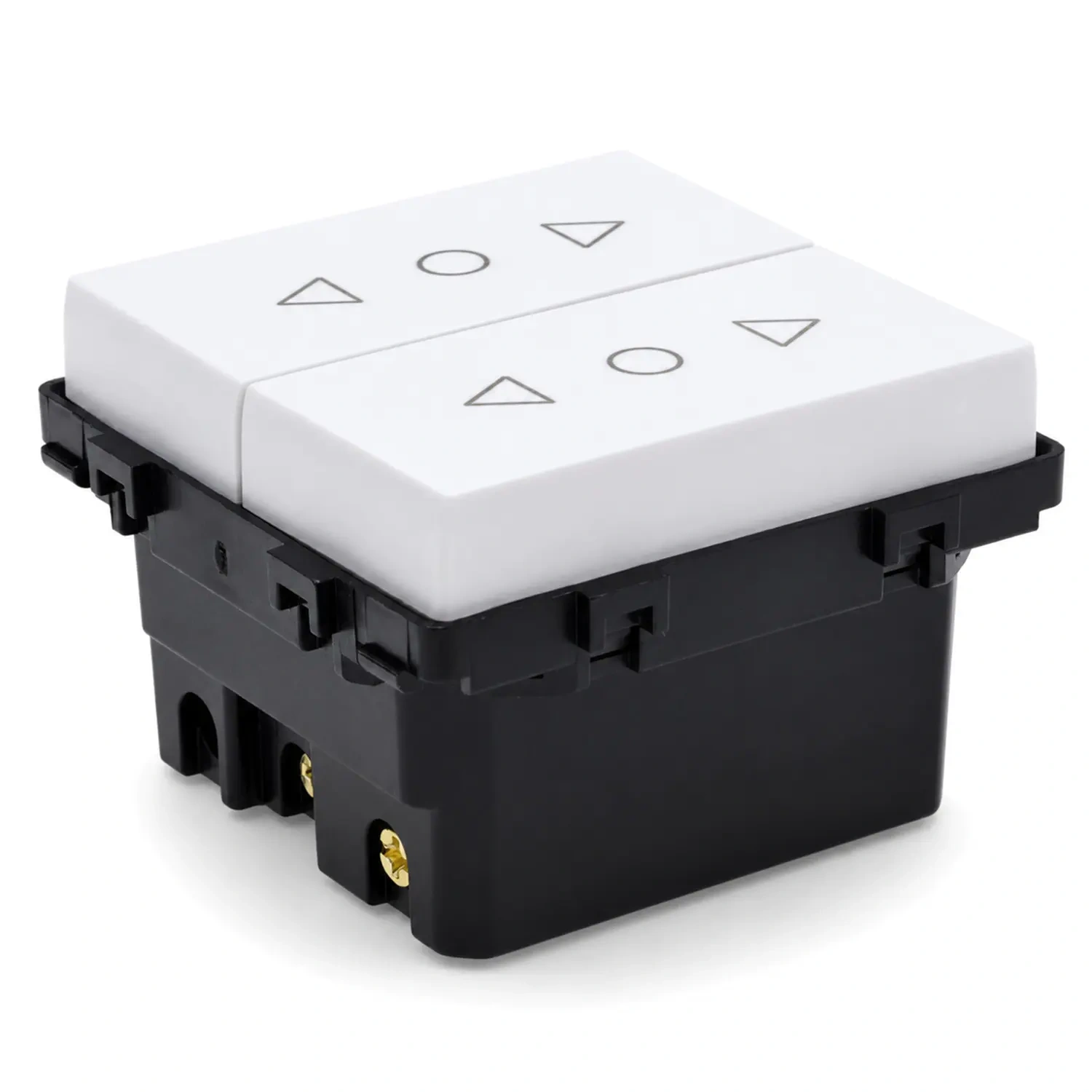

Podwójny włącznik żaluzjowy TAWOIA Glass w białej ramce szklanej to kompletny osprzęt podtynkowy do ręcznego sterowania dwoma roletami, żaluzjami lub podobnymi napędami elektrycznymi. Każdy z dwóch klawiszy ma trzy pozycje pracy: góra, stop, dół. W zestawie znajduje się moduł oraz pojedyncza ramka szklana dopasowana kolorystycznie do włącznika.
To wersja bistabilna, nazywana także łącznikiem z podtrzymaniem. Po przełączeniu klawisz pozostaje w wybranej pozycji, więc nie trzeba trzymać go palcem przez cały czas pracy rolety. Ruch można zatrzymać w dowolnym momencie, ustawiając odpowiedni klawisz w pozycji środkowej.
Najważniejszy warunek zastosowania: łącznik może być używany tylko z roletami wyposażonymi w wyłącznik krańcowy odcinający napięcie zasilania. To krańcówka rolety zatrzymuje napęd po osiągnięciu pozycji końcowej. Sam łącznik nie zastępuje wyłącznika krańcowego i nie może być używany z napędami, które nie mają takiego zabezpieczenia.
Do czego służy podwójny włącznik żaluzjowy?
Włącznik jest przeznaczony do sterowania dwoma niezależnymi napędami. Jeden klawisz może obsługiwać pierwszą roletę, a drugi drugą. Każdy tor sterowania działa osobno i pozwala na wybór kierunku ruchu oraz zatrzymanie rolety.
- do sterowania dwiema roletami lub żaluzjami elektrycznymi,
- do instalacji wymagających dwóch niezależnych torów sterowania,
- do napędów z wyłącznikami krańcowymi,
- do montażu podtynkowego w standardowej puszce instalacyjnej fi 60 mm,
- do wnętrz, w których osprzęt ma tworzyć spójny zestaw z białą ramką szklaną.
Włącznik w ramce szklanej TAWOIA Glass
W tej wersji nie trzeba osobno kompletować ramki. Produkt zawiera moduł podwójnego włącznika oraz pojedynczą ramkę szklaną TAWOIA Glass. Po montażu tworzą gotowy włącznik ścienny do instalacji wewnętrznych.
Białe wykończenie dobrze pasuje do jasnych wnętrz, klasycznych aranżacji i minimalistycznych instalacji. To uniwersalny wariant tam, gdzie osprzęt ma być estetyczny, ale wizualnie dyskretny.
Specyfikacja techniczna
- Produkt: podwójny włącznik żaluzjowy / roletowy w ramce szklanej
- Seria: TAWOIA Glass
- Typ: podwójny
- Rodzaj pracy: bistabilny, z podtrzymaniem
- Liczba klawiszy: 2
- Pozycje każdego klawisza: góra / stop / dół
- Kolor: biały
- Maksymalny prąd: 16 A
- Maksymalne napięcie: 250 V
- Stopień ochrony: IP20
- Certyfikaty: CE, RoHS
- Wymiary modułu: 50x50x35 mm
- Głębokość wewnątrz puszki: 20 mm
- Montaż: podtynkowy, w standardowej puszce instalacyjnej fi 60 mm
- W zestawie: moduł + ramka szklana
Na co zwrócić uwagę przed montażem?
- Sprawdź, czy oba napędy mają wyłączniki krańcowe. Bez nich nie należy stosować tego typu łącznika bistabilnego.
- Nie podawaj jednocześnie zasilania na oba kierunki jednego napędu. Sterowanie musi być wykonane zgodnie ze schematem połączeń.
- Uwzględnij głębokość puszki i ilość przewodów. Przy dwóch torach sterowania przewodów będzie więcej niż przy wersji pojedynczej.
- Nie stosuj go jako zwykłego włącznika światła. To osprzęt do sterowania napędami rolet lub żaluzji.
- Montaż powinien wykonać elektryk lub osoba z odpowiednimi kwalifikacjami. Dotyczy to zwłaszcza instalacji 230 V.
Układ zacisków

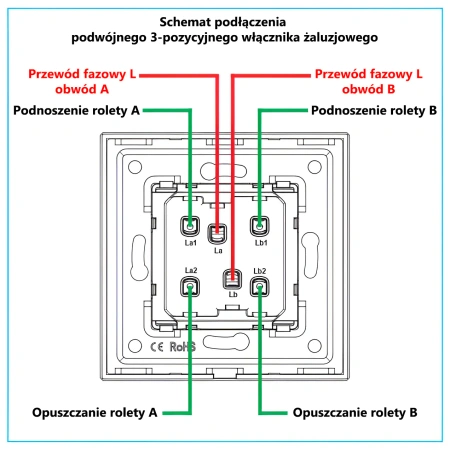

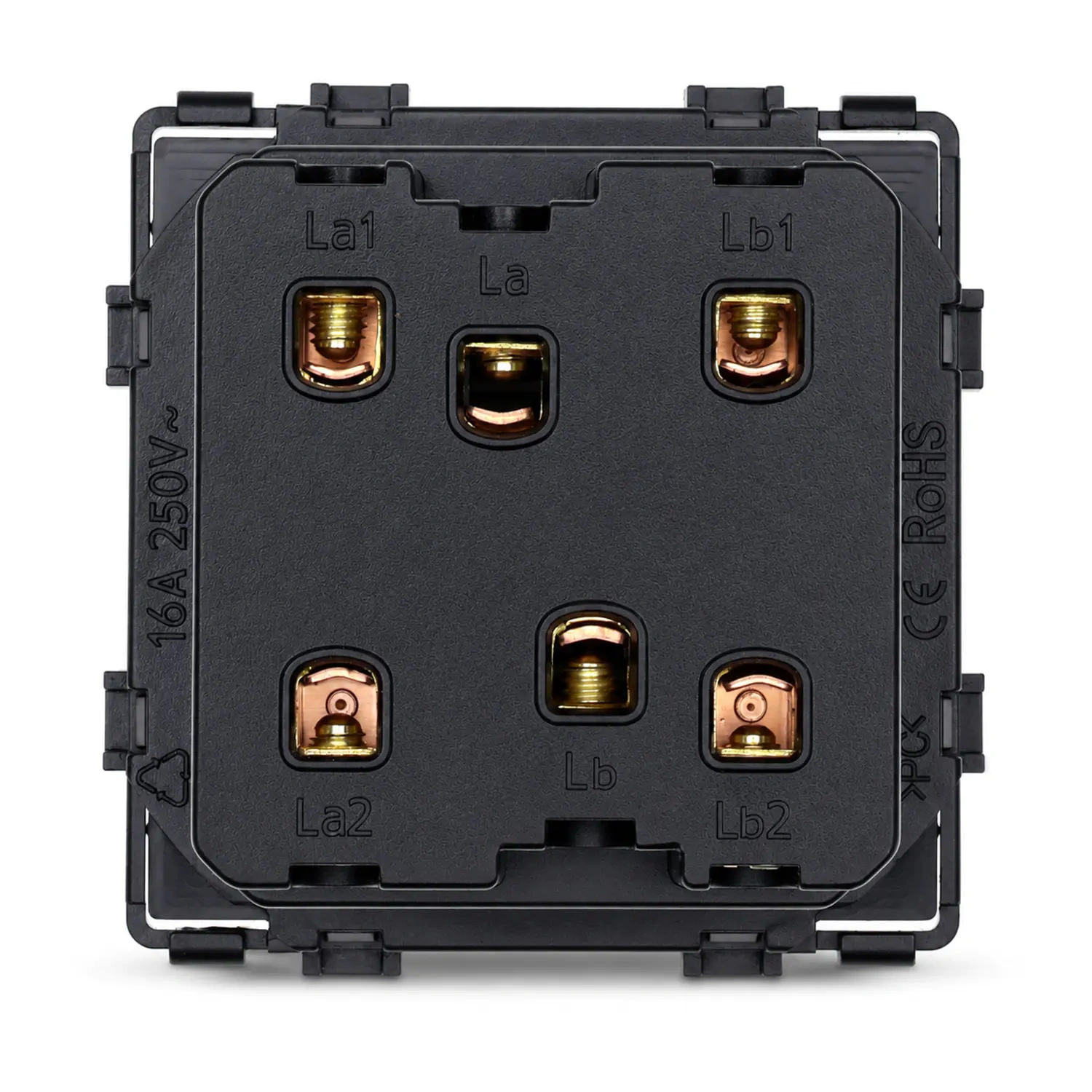

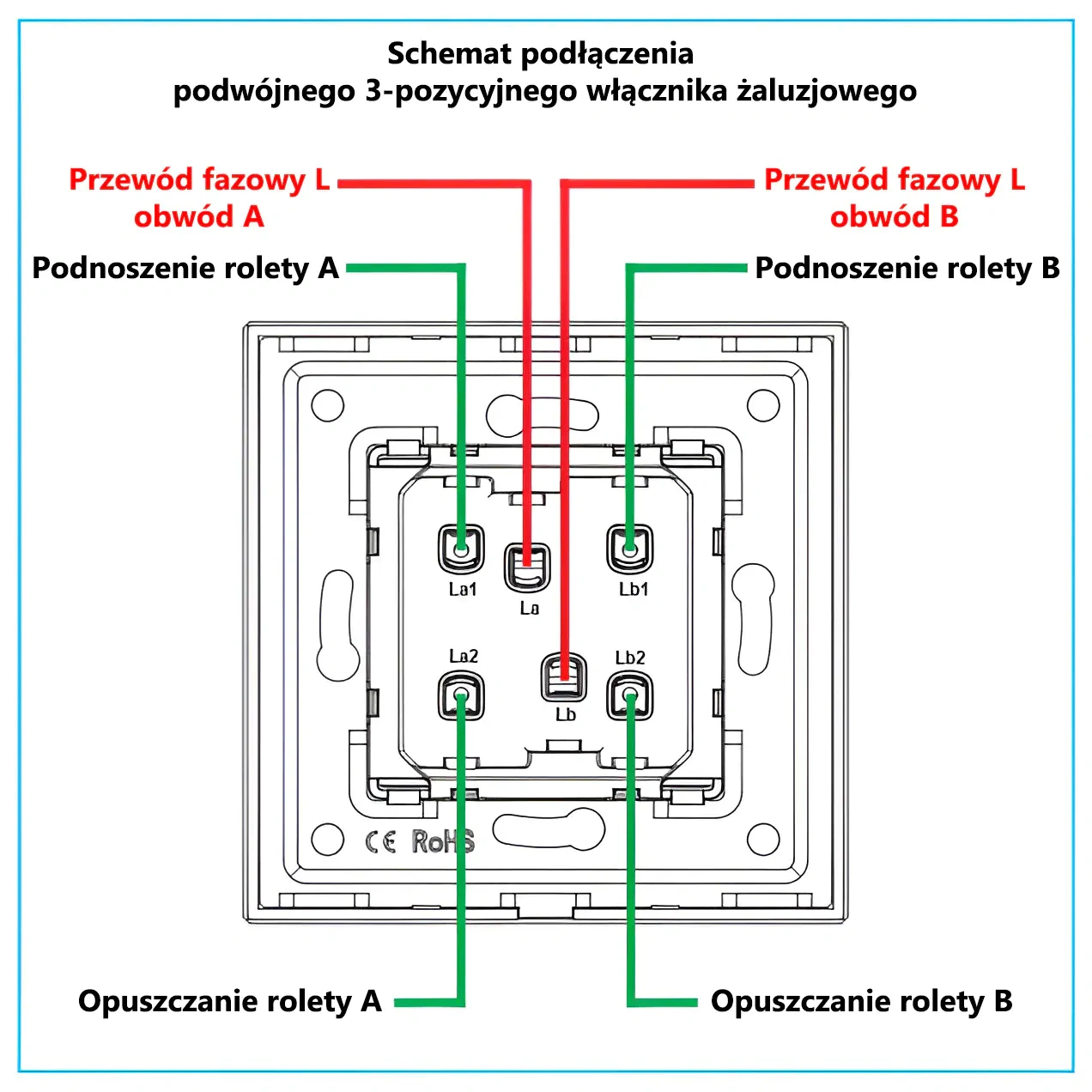

Na module znajdują się dwa zestawy zacisków. Pierwszy tor sterowania opisany jest jako La, La1, La2. Drugi tor sterowania opisany jest jako Lb, Lb1, Lb2. Zaciski La i Lb są zaciskami wspólnymi dla odpowiednich klawiszy, a La1/La2 oraz Lb1/Lb2 są wyjściami na dwa kierunki pracy napędu.
W typowym zastosowaniu zacisk wspólny otrzymuje fazę zasilającą, a dwa wyjścia prowadzą fazę na kierunek podnoszenia lub opuszczania rolety. Jeżeli po podłączeniu kierunki działania są odwrotne, zwykle zamienia się miejscami przewody kierunkowe danego toru. Podłączenie należy zawsze wykonać zgodnie ze schematem instalacji i wymaganiami napędu.
Warunek krytyczny: Łącznik może być stosowany wyłącznie z roletami wyposażonymi w wyłącznik krańcowy odcinający napięcie zasilania.
Instrukcja montażu: moduł + ramka
- Montaż modułu - wprowadź moduł włącznika do metalowej ramki, która jest w komplecie z ramką szklaną. Uwaga: oznaczenie "CE RoHS" ma być od strony ściany. Moduł zamontuj z wyczuciem na wcisk. Prawidłowo zamontowany moduł w metalowej ramce tworzy z nią stabilną całość.
- Wykonaj podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem połączeń elektrycznych.
- Ramkę metalową z modułem umieść w ścianie i przykręć wkrętami (wkręty są w opakowaniu z modułem).
- Do ramki metalowej przymocuj na wcisk ramkę szklaną.
W ofercie posiadamy szklane ramki pojedyncze i wielokrotne w 4 kolorach
Do montażu polecamy puszki podtynkowe fi 60mm
Najczęściej zadawane pytania
Tak. To kompletny zestaw: moduł podwójnego włącznika oraz pojedyncza ramka szklana TAWOIA Glass.
Wersja pojedyncza steruje jednym napędem. Wersja podwójna ma dwa klawisze i dwa zestawy zacisków, dlatego może obsługiwać dwa niezależne napędy.
Nie. Łącznik może być stosowany tylko z roletami wyposażonymi w wyłącznik krańcowy odcinający napięcie zasilania po osiągnięciu pozycji końcowej.
Tak. W każdym z dwóch klawiszy pozycja środkowa służy do zatrzymania ruchu rolety przed osiągnięciem pozycji końcowej.
Nie. IP20 oznacza osprzęt do suchych pomieszczeń wewnętrznych. Do miejsc wilgotnych lub zewnętrznych trzeba dobrać osprzęt o odpowiednim stopniu ochrony.
