Włącznik wielowejściowy 230 V z 3 wejściami - PCB do projektu AVT 1966

zoom

Włącznik wielowejściowy 230 V z 3 wejściami - PCB do projektu AVT 1966

Włącznik wielowejściowy pozwala sterować jednym odbiornikiem z 3 niezależnych wejść. Wersja A zawiera PCB do AVT1966; elementy kompletujesz osobno.

Wersja

Rozmiar

Dostępny

10,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1966 A

Marka:

5903890026738

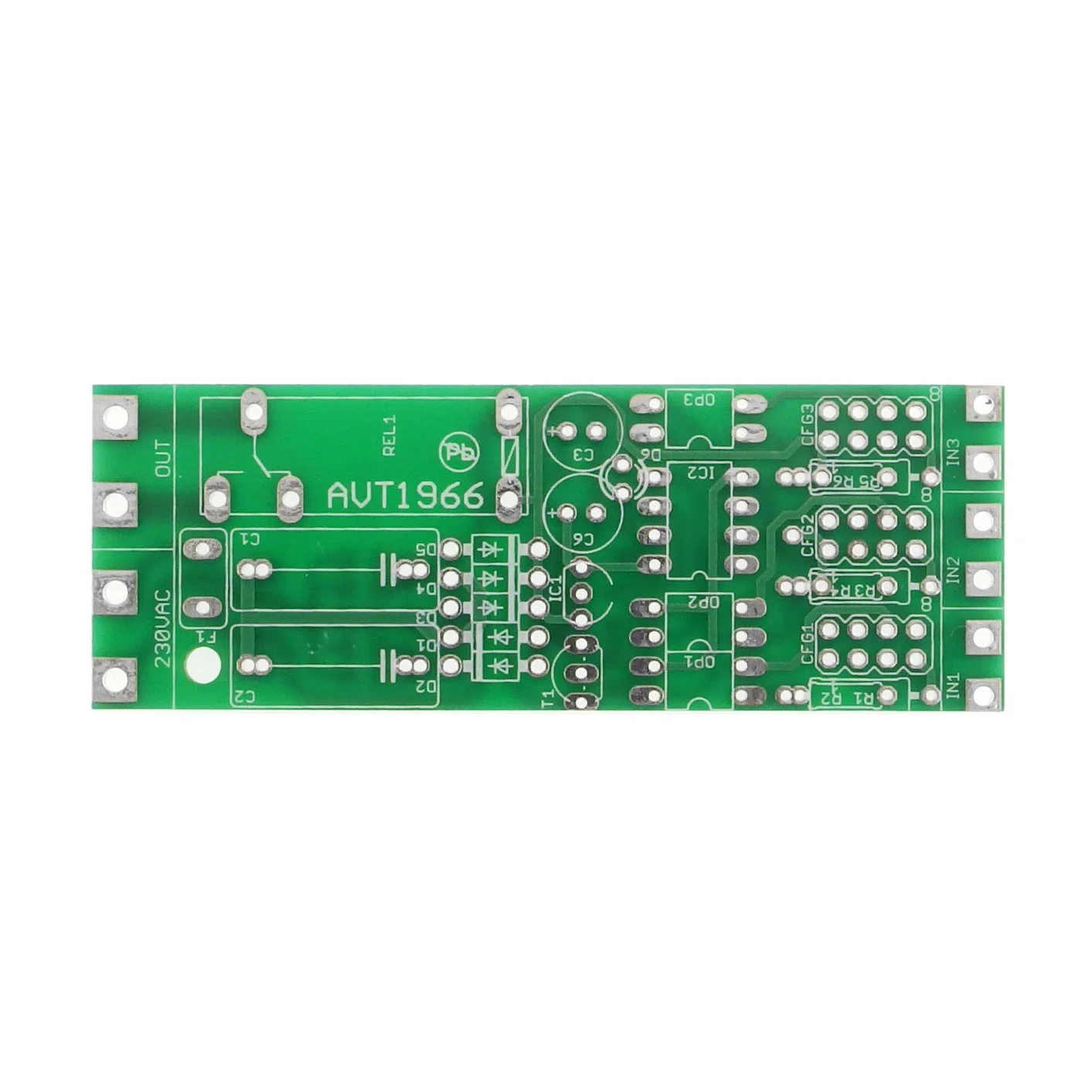

Włącznik wielowejściowy 230 V z 3 wejściami - płytka PCB do AVT1966

Płytka PCB do wykonania włącznika 230 V, który pozwala sterować jednym odbiornikiem z trzech niezależnych wejść.

Jedno wyjście sterowane z kilku źródeł

AVT1966 umożliwia włączanie i wyłączanie jednego odbiornika z trzech niezależnych wejść. Do wejść można podłączyć przełączniki, przyciski, styki przekaźników albo sygnały napięciowe, np. ze sterownika PLC, odbiornika radiowego lub sterownika internetowego.

Każde wejście IN1-IN3 ma własną konfigurację na zworkach CFG1-CFG3. Układ rozróżnia krótki impuls przycisku od dłuższego stanu aktywnego, a filtracja programowa eliminuje drgania styków i krótkie przypadkowe impulsy. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno.

3 wejścia IN1-IN3 wspólne sterowanie jednym wyjściem z kilku źródeł

CFG1-CFG3 konfiguracja pod przycisk, przełącznik lub sygnał 3-30 V DC

PCB 29×80 mm wąska płytka do montażu w izolowanej obudowie

Skala trudności 4/6

Szacowany czas montażu 2 h 45 min

Karta techniczna
AVT1966

Włącznik wielowejściowy 230 V do sterowania jednym odbiornikiem z trzech niezależnych źródeł sygnału.

Kod projektu	AVT1966
Wersja	A – płytka PCB
Funkcja	włącznik wielowejściowy jednego odbiornika
Zasilanie	230 V AC, zasilacz beztransformatorowy
Liczba wejść	3: IN1, IN2, IN3
Konfiguracja wejść	CFG1-CFG3, osobno dla każdego wejścia
Sterowanie wejść	zwarcie, przycisk, przełącznik, styki przekaźnika lub napięcie
Zakres sygnału napięciowego	3-30 V DC
Izolacja wejść napięciowych	transoptory PC814
Wyjście	styki zwierne przekaźnika REL1
Mikrokontroler	ATtiny25, wymagany firmware projektu
Bezpiecznik	1,25 A
Płytka PCB	29×80 mm

Pobierz dokumentację PDF

Wersja

AVT1966 A – płytka PCB. Wersja zawiera samą płytkę drukowaną do projektu AVT1966. Elementy elektroniczne, przekaźnik, transoptory, złącza, bezpiecznik, zworki oraz zaprogramowany mikrokontroler trzeba skompletować osobno.

Elementy do skompletowania osobno

R1, R3, R5: 240 kΩ / 1 W
R2, R4, R6: 2,2 kΩ
R7-R10: 200 Ω SMD1206
R11, R12: 330 kΩ SMD1206
R13-R15: 2,2 kΩ SMD1206
C1, C2: 330-470 nF / 400 V
C3, C6: 220 µF / 16 V
C4, C5: 100 nF SMD1206
D1, D2: diody Zenera 13 V / 1,3 W
D3-D5: 1N4007
D6: LED 3 mm
OP1-OP3: PC814
T1: BC547
IC1: 78L05
IC2: ATtiny25 z firmware projektu
CFG1-CFG3: goldpin 2×4 + 3 zworki
REL1: JQX68-12V
IN1-IN3: DG301-5/2
OUT, 230 VAC: DG365-7.5/2
F1: bezpiecznik 1,25 A

Notes

Zasilacz beztransformatorowy nie zapewnia separacji galwanicznej od sieci 230 V AC.

Wejścia skonfigurowane do wykrywania napięcia są separowane transoptorami, ale wejścia pracujące z przełącznikami nie są odseparowane od układu sieciowego.

Krótki impuls do 1 sekundy jest traktowany jak naciśnięcie przycisku i zmienia stan wyjścia na przeciwny.

Zmiany ustawień zworek CFG trzeba wykonywać wyłącznie przy odłączonym zasilaniu.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
