Co zawiera wersja AVT1950 C?
AVT1950 C to zlutowany układ z timerem 4541, przekaźnikiem, zasilaczem beztransformatorowym, bezpiecznikiem, złączami, diodami LED i elementami regulacji czasu.
Włącznik opóźniający 230 V AC 2-60 s - zlutowany KIT AVT 1950
- Opóźnione załączanie odbiornika sieciowego po podaniu 230 V AC. AVT1950 C to zlutowany układ do montażu w izolowanej obudowie.
Włącznik opóźniający 230 V AC 2-60 s - zlutowany AVT1950
Zlutowany włącznik opóźniający do integracji z odbiornikiem 230 V AC i izolowaną obudową instalacyjną.
Zlutowany układ zwłocznego załączania 230 V AC

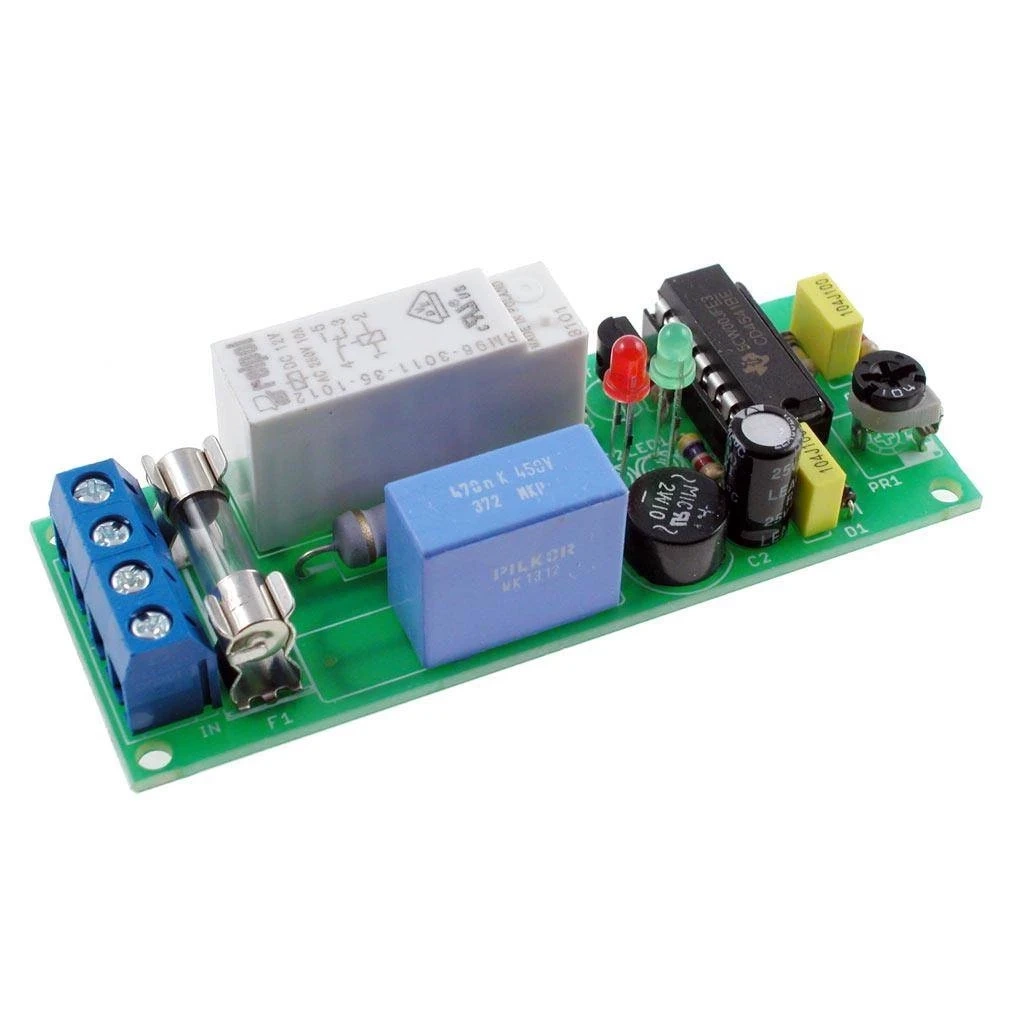

AVT1950 C to zlutowany włącznik opóźniający, który po podaniu zasilania 230 V AC odmierza ustawioną zwłokę i załącza odbiornik przez przekaźnik. Czas opóźnienia reguluje się potencjometrem PR1 w zakresie od około 2 do 60 sekund.
Układ wykorzystuje timer 4541, przekaźnik 8 A / 230 V AC i zasilacz beztransformatorowy. Wersja C wymaga montażu w izolowanej obudowie, prawidłowego podłączenia wejścia i wyjścia oraz zabezpieczenia przewodów. To zlutowany układ do integracji, a nie kompletne gotowe urządzenie instalacyjne.
Zlutowany timer 230 V opóźnia załączenie odbiornika po pojawieniu się zasilania
Regulacja PR1 płynne ustawienie zwłoki od 2 do 60 sekund
PCB 77×28 mm wąska płytka do montażu w izolowanej obudowie
Karta techniczna
AVT1950
Zlutowany włącznik opóźniający załączenie odbiornika zasilanego z sieci 230 V AC po ustawionym czasie zwłoki.
| Kod projektu | AVT1950 |
| Wersja | C – zlutowany układ |
| Funkcja | opóźnione załączenie odbiornika 230 V AC |
| Zasilanie | 230 V AC, zasilacz beztransformatorowy |
| Zakres regulacji czasu | 2-60 s |
| Regulacja czasu | potencjometr montażowy PR1 100 kΩ |
| Układ czasowy | 4541 |
| Element wykonawczy | przekaźnik RM96P12 lub podobny |
| Obciążalność styków | 8 A / 230 V AC |
| Sygnalizacja | LED1 – zasilanie, LED2 – zadziałanie przekaźnika |
| Płytka PCB | 77×28 mm |
Wersja
AVT1950 C – zlutowany układ. Wersja zawiera zmontowany włącznik opóźniający z układem 4541, przekaźnikiem RM96P12 lub podobnym, tranzystorem BC547, mostkiem prostowniczym, diodą Zenera 12 V, diodą 1N4148, diodami LED, potencjometrem PR1, bezpiecznikiem, złączami ARK2, rezystorami i kondensatorami. Układ wymaga montażu w izolowanej obudowie i bezpiecznego podłączenia obwodu 230 V AC.
Notes
Zasilacz beztransformatorowy nie zapewnia separacji galwanicznej od sieci energetycznej.
Czas opóźnienia zależy od elementów oscylatora timera 4541: R5, R7, PR1 i C4.
LED1 sygnalizuje obecność zasilania, a LED2 zadziałanie przekaźnika PK1.
Wersja C nie jest kompletnym urządzeniem instalacyjnym. Wymaga izolowanej obudowy, odpowiednich przewodów, bezpiecznika i montażu zgodnego z wymaganiami dla 230 V AC.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Czy wersja C jest gotowym urządzeniem instalacyjnym?
Nie. To zlutowany układ do integracji. Wymaga izolowanej obudowy, bezpiecznego podłączenia i montażu przez osobę z kwalifikacjami.
Jaki jest zakres opóźnienia?
Czas zwłoki można regulować od około 2 do 60 sekund.
Jakie obciążenie może przełączać przekaźnik?
Styki przekaźnika są opisane jako 8 A / 230 V AC.
Czy układ jest odseparowany od sieci?
Nie. Zasilacz beztransformatorowy nie zapewnia separacji od 230 V AC, dlatego każdy element układu należy traktować jako potencjalnie niebezpieczny.
