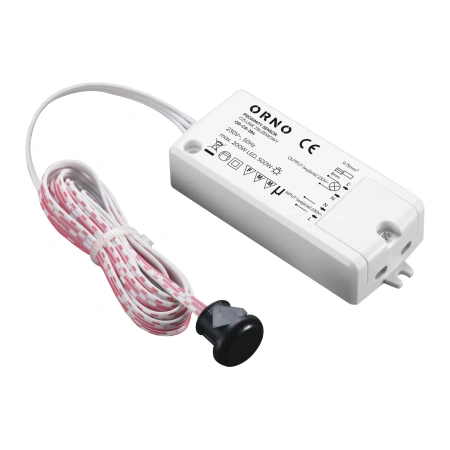

Włącznik bezdotykowy jednobiegunowy ORNO OR-CR-284

Jednobiegunowy włącznik bezdotykowy z sondą zbliżeniową

ORNO OR-CR-284 to jednobiegunowy włącznik bezdotykowy przeznaczony do sterowania oświetleniem bez naciskania tradycyjnego przycisku. Reaguje na ruch dłoni w odległości do 5 cm, dlatego sprawdza się tam, gdzie potrzebna jest wygodna obsługa światła bez fizycznego kontaktu z elementem sterującym.

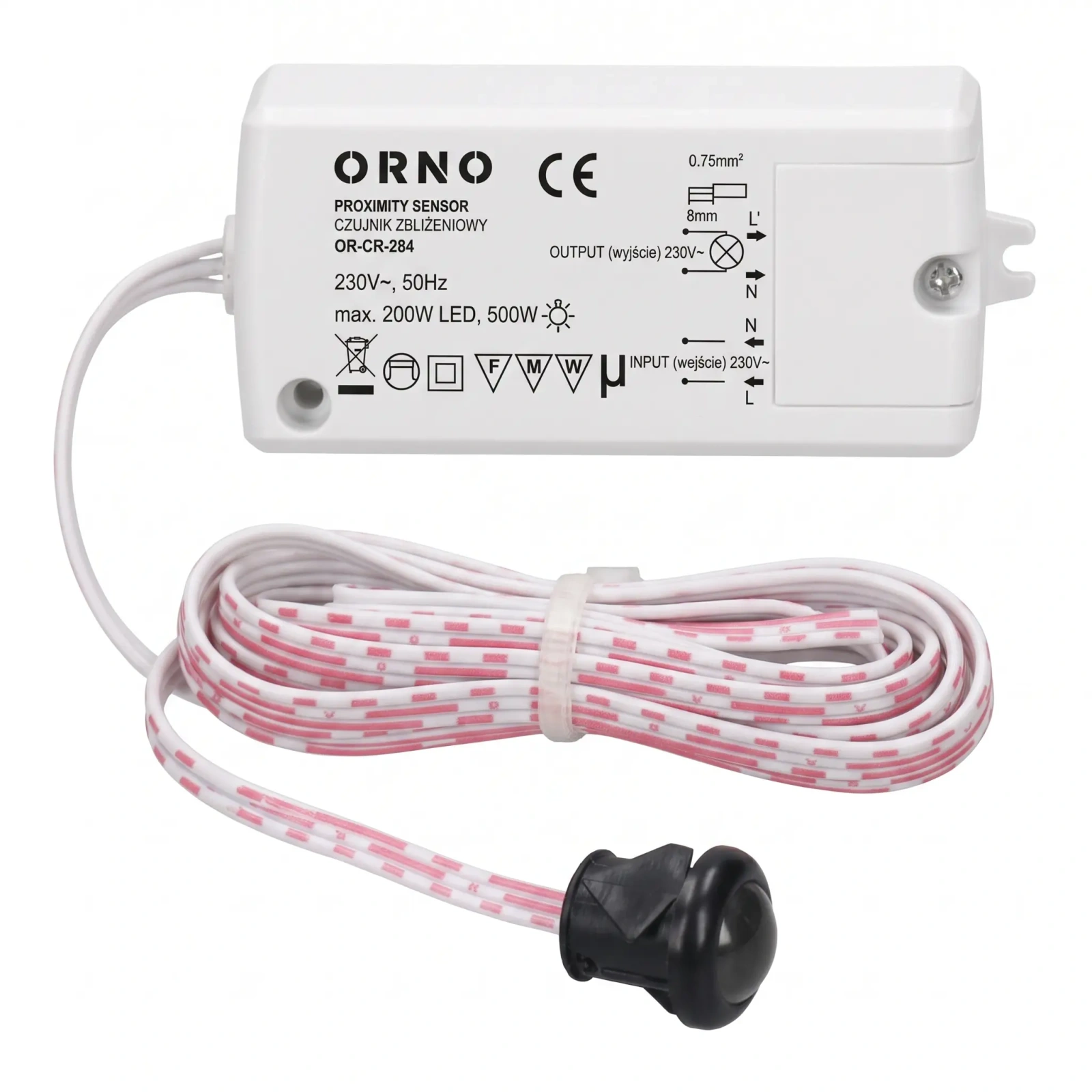

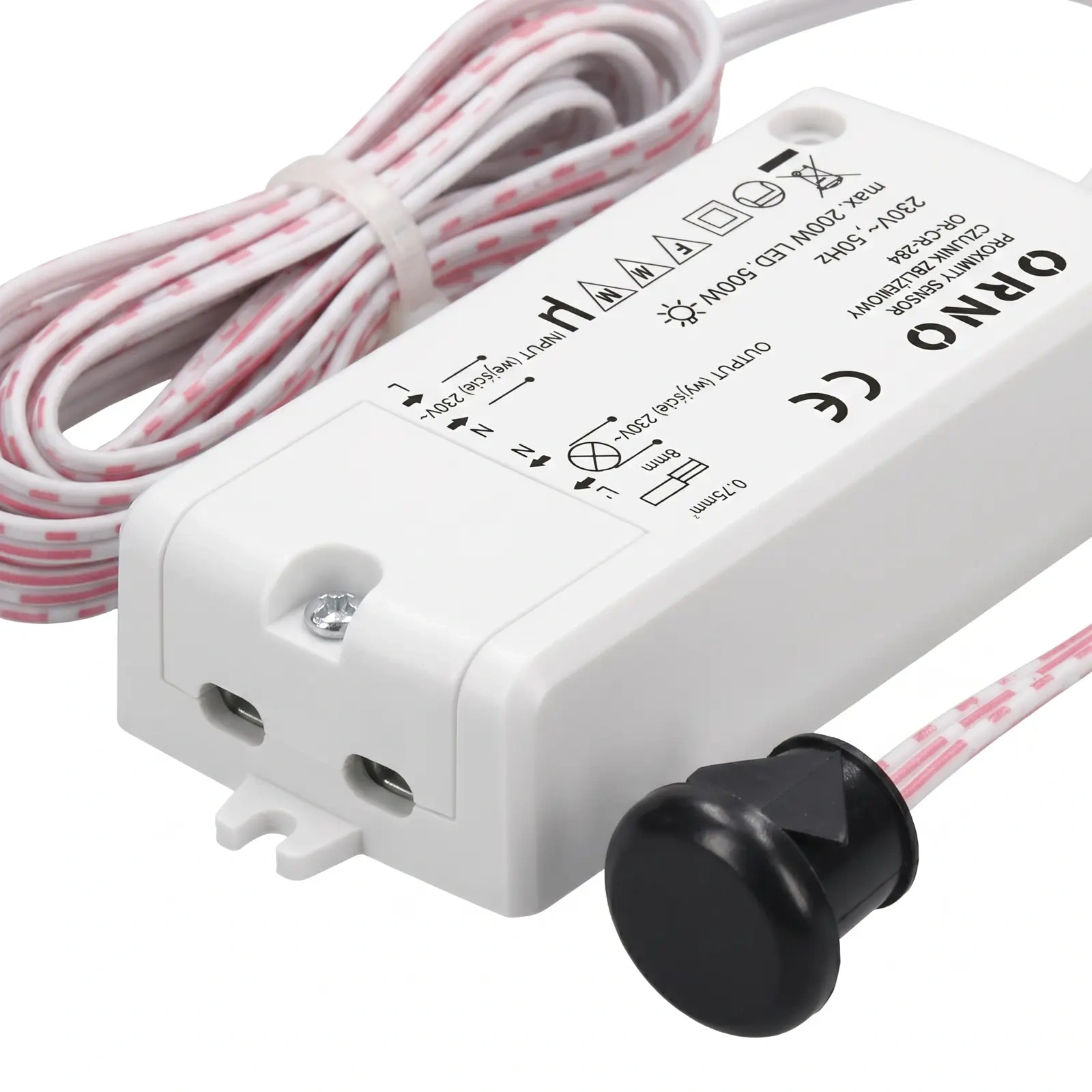

Włącznik pracuje z napięciem 230 V AC i obsługuje maksymalne obciążenie 500 W. Dla oświetlenia LED obowiązuje osobny limit 200 W. Sonda o średnicy 17 mm jest połączona z modułem przewodem o długości 1500 mm, co pozwala rozdzielić punkt detekcji od miejsca montażu modułu sterującego.

Najważniejsze cechy

• Jednobiegunowy włącznik bezdotykowy do sterowania oświetleniem
• Detekcja zbliżeniowa reagująca na ruch dłoni
• Zasięg działania do 5 cm na wprost
• Sonda o średnicy 17 mm i głębokości 12 mm
• Kabel przyłączeniowy sondy o długości 1500 mm
• Maksymalne obciążenie 500 W
• Maksymalna moc przełączana LED 200 W
• Wyjście przekaźnikowe do sterowania obciążeniem
• Zaciski śrubowe do podłączenia przewodów
• Kompaktowy moduł 90 × 35 × 20 mm
• Montaż natynkowy, ścienny
• Stopień ochrony IP20 do zastosowań wewnętrznych

Zastosowanie

• Bezdotykowe sterowanie oświetleniem wewnętrznym
• Zabudowy meblowe, szafki i strefy robocze
• Pomieszczenia, w których wygodna jest obsługa ruchem dłoni
• Instalacje oświetleniowe z obciążeniem do 500 W
• Instalacje LED z obciążeniem do 200 W
• Miejsca, w których punkt detekcji ma być oddzielony od modułu sterującego

Sonda zbliżeniowa w praktyce

Sonda reaguje na ruch w odległości do 0,05 m, czyli do 5 cm na wprost. Taki krótki zasięg pozwala sterować oświetleniem gestem dłoni wykonywanym blisko punktu detekcji, bez przypadkowego uruchamiania z większej odległości.

Przewód sondy o długości 1500 mm pozwala zamontować punkt detekcji w wygodnym miejscu, a moduł sterujący umieścić osobno. Średnica sondy 17 mm i głębokość 12 mm ułatwiają wykonanie dyskretnego punktu sterowania.

Dobór wariantu

Model OR-CR-284 warto wybrać wtedy, gdy potrzebny jest jednobiegunowy włącznik bezdotykowy do instalacji 230 V AC, z osobną sondą na przewodzie i krótkim zasięgiem detekcji do 5 cm. Przy oświetleniu LED należy uwzględnić limit mocy 200 W, mimo że maksymalne obciążenie włącznika wynosi 500 W.

Specyfikacja techniczna

• Producent: ORNO
• Model: OR-CR-284
• Typ produktu: włącznik bezdotykowy
• Rodzaj czujnika: zbliżeniowy
• Wykonanie: jednobiegunowe
• Maksymalny zasięg na wprost: 0,05 m
• Sposób montażu: montaż natynkowy
• Montaż ścienny: tak
• Montaż sufitowy: nie
• Typ połączenia: zacisk śrubowy
• Napięcie znamionowe: 230 V AC
• Rodzaj napięcia: AC
• Częstotliwość zasilania: 50 Hz
• Maksymalne obciążenie: 500 W
• Maksymalna moc przełączana LED: 200 W
• Pobór energii: 0,5 W
• Wyjście przekaźnikowe: tak
• Stopień ochrony: IP20
• Zakres temperatury pracy: od -20°C do +40°C
• Wilgotność: <93%
• Materiał: tworzywo sztuczne
• Gatunek materiału: tworzywo termoplastyczne
• Kolor: biały
• Wymiary modułu: 90 × 35 × 20 mm
• Średnica sondy: 17 mm
• Głębokość sondy: 12 mm
• Kabel podłączeniowy: tak
• Długość kabla przyłączeniowego: 1500 mm
• Waga: 60 g

Uwaga dotycząca bezpieczeństwa

Włącznik jest elementem instalacji elektrycznej 230 V AC. Montaż i podłączenie należy wykonać przy odłączonym zasilaniu oraz zgodnie z instrukcją producenta i zasadami bezpieczeństwa dla instalacji elektrycznych. Należy dobrać obciążenie zgodnie z dopuszczalną mocą włącznika, w szczególności z limitem 200 W dla oświetlenia LED.
