Wiatraczek LED. Zestaw DIY do nauki lutowania AVT EDU626
Wiatraczek LED – zestaw DIY do nauki lutowania AVT EDU626
Animowany efekt LED do samodzielnego montażu – 19 diod tworzy iluzję obracającego się wirnika
Zlutuj układ, podłącz baterię i steruj animacją obracającego się wiatraczka LED

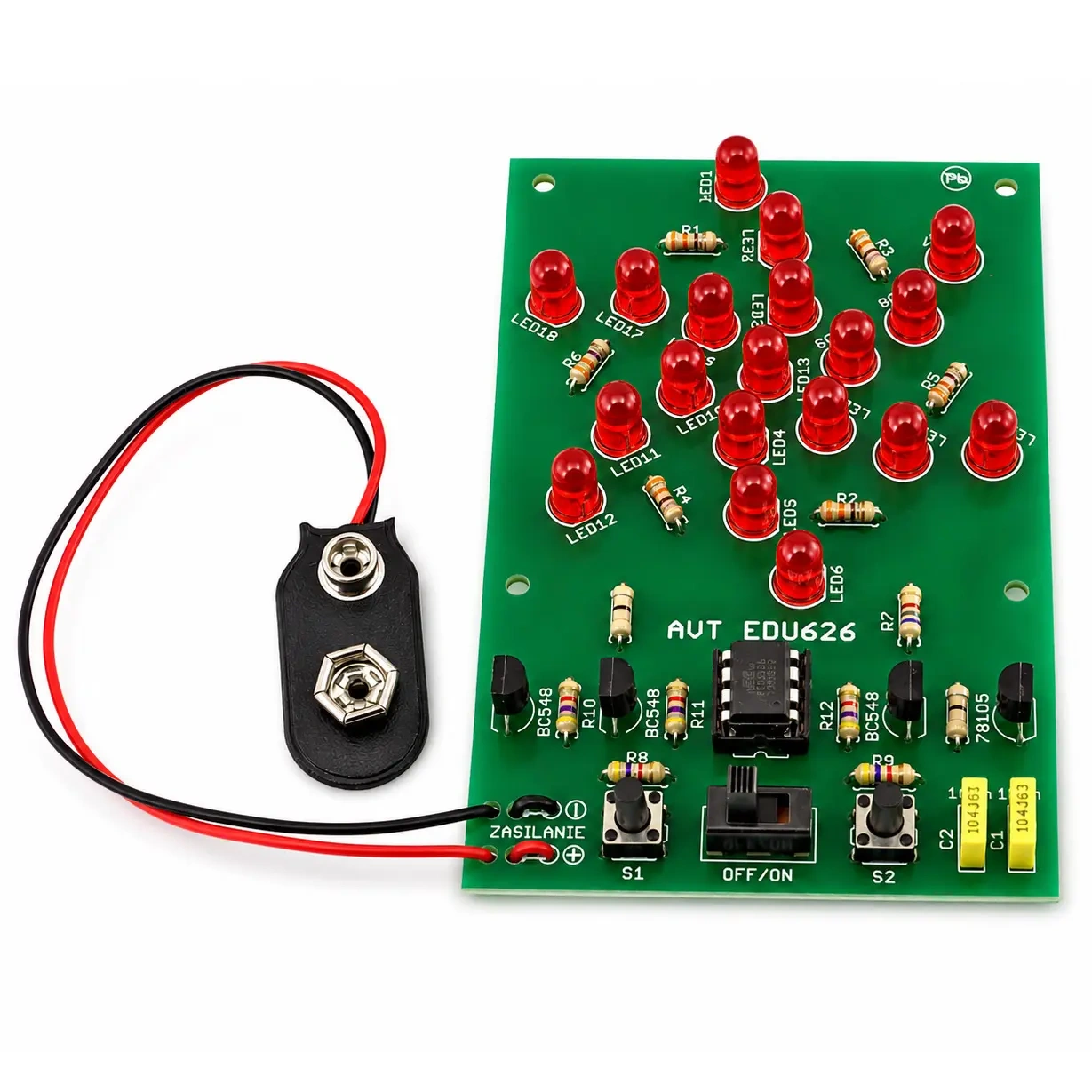

AVT EDU626 to zestaw elektroniczny DIY, z którego po montażu powstaje efektowna animacja świetlna. 19 diod LED rozmieszczonych w trzech ramionach imituje pracę wirnika wentylatora, a dwa przyciski pozwalają zmieniać kierunek i prędkość „obrotów”. Po złożeniu układ nie jest tylko ćwiczeniem lutowania — zostaje dynamiczny gadżet LED, który można uruchomić, regulować i pokazać od razu po podłączeniu baterii 9 V.
Najważniejsze w skrócie
- zestaw DIY do samodzielnego lutowania i uruchomienia
- animacja imitująca obracający się wentylator
- 19 diod LED rozmieszczonych w trzech ramionach
- 2 przyciski do sterowania prędkością i kierunkiem animacji
- przełączanie diod LED z wygaszaniem
- mikrokontroler ATTINY13A sterujący efektem świetlnym
- zasilanie 9 V DC z baterii 6F22
- wymiary płytki 93 × 61 mm
- bateria nie jest dołączona do zestawu
Co daje ten projekt?
Montaż AVT EDU626 kończy się widocznym i ruchomym efektem świetlnym. Po zlutowaniu elementów 19 diod LED tworzy animację przypominającą obracający się wirnik wentylatora. To projekt, który dobrze nagradza pracę przy lutownicy: zamiast statycznego świecenia powstaje dynamiczny układ z możliwością sterowania.
Dwa przyciski pozwalają wpływać na prędkość i kierunek animacji, więc gotowy układ nie jest jednorazowym pokazem. Można od razu sprawdzić działanie sterowania, zobaczyć wygaszanie LED i prześledzić, jak mikrokontroler oraz tranzystory sterują grupami diod.
Co znajdziesz w zestawie?

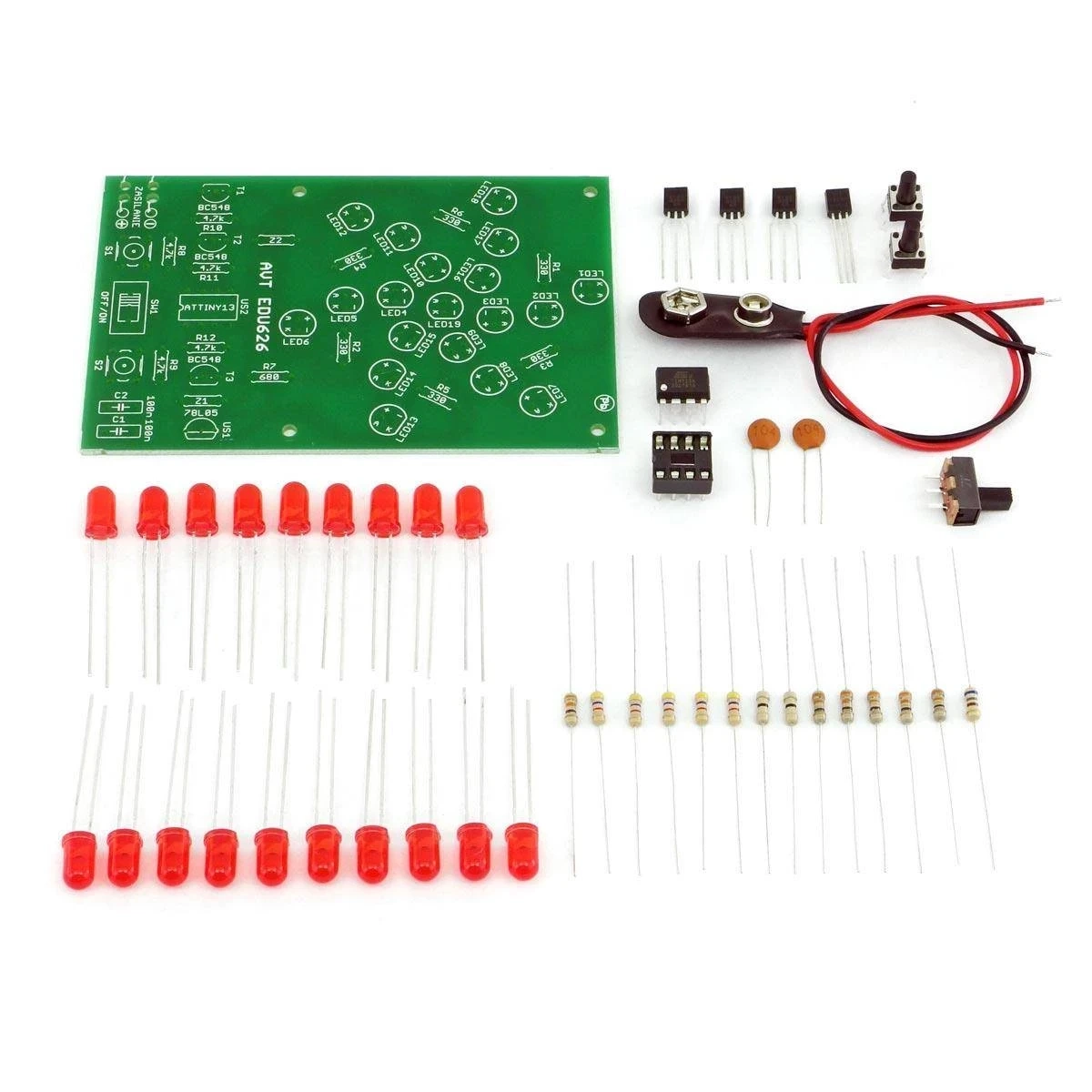

W komplecie znajduje się płytka drukowana PCB, komplet elementów elektronicznych do zlutowania układu, złączka baterii oraz dokumentacja montażowa.
Lista elementów obejmuje między innymi 19 diod LED 5 mm, mikrokontroler ATTINY13A z podstawką, stabilizator 78L05, tranzystory BC547 lub BC548, rezystory, kondensatory 100 nF, włącznik, dwa mikroswitche oraz złączkę baterii.
Co dodatkowo będzie potrzebne?
- Zasilanie: bateria 9 V 6F22
- Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
- Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa, uchwyt typu trzecia ręka
Zasilanie z baterii 9 V pozwala uruchomić animację bez zasilacza warsztatowego. Po zmontowaniu wystarczy podłączyć baterię, włączyć układ i od razu sprawdzić sterowanie wiatraczkiem LED.
Dla kogo będzie najlepszy?
- dla osób zaczynających naukę lutowania i szukających projektu z wyraźnym efektem po montażu
- dla hobbystów, którzy chcą złożyć animowany gadżet LED
- dla osób chcących przećwiczyć montaż mikrokontrolera w podstawce DIP
- dla szkół, pracowni technicznych i organizatorów warsztatów lutowania
- jako prezent DIY dla osoby zainteresowanej elektroniką i efektami świetlnymi
Projekt AVT EDU nr 626
Wiatraczek LED z animacją wirnika

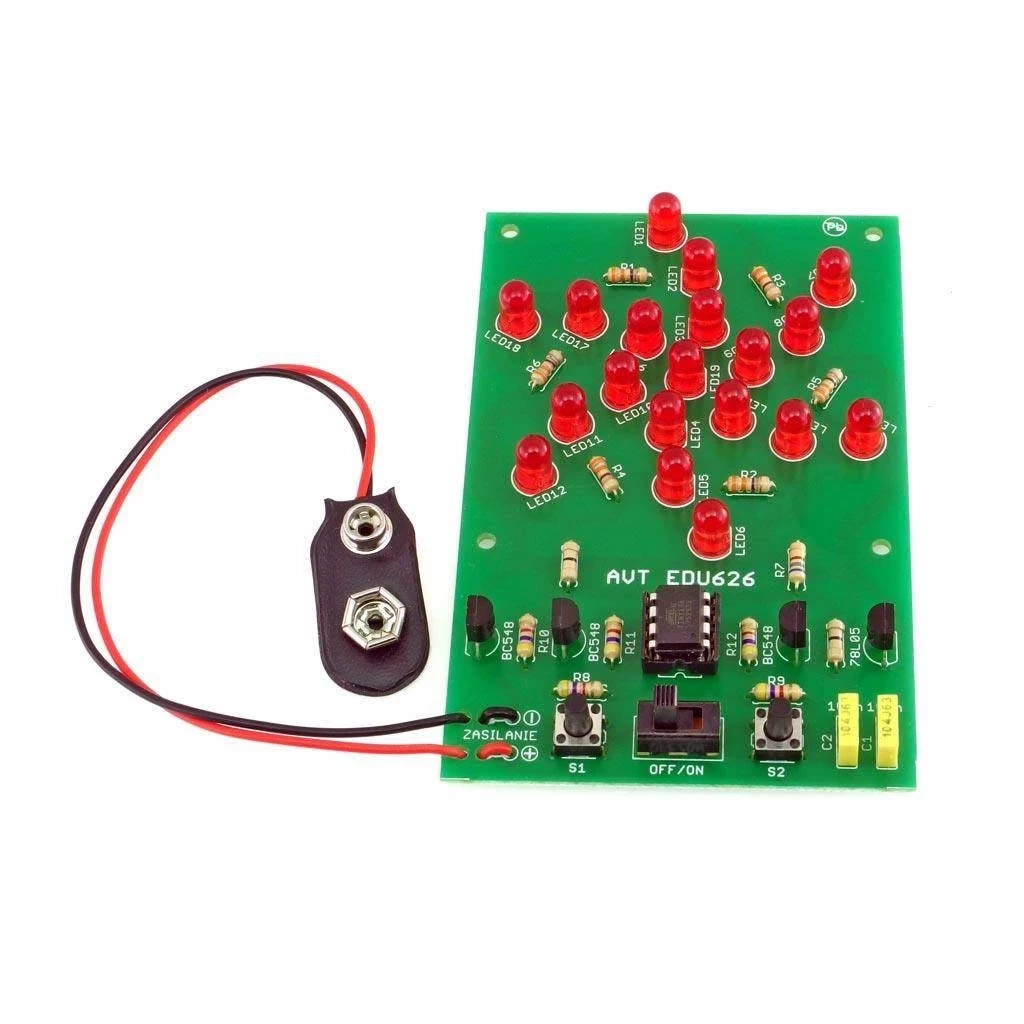

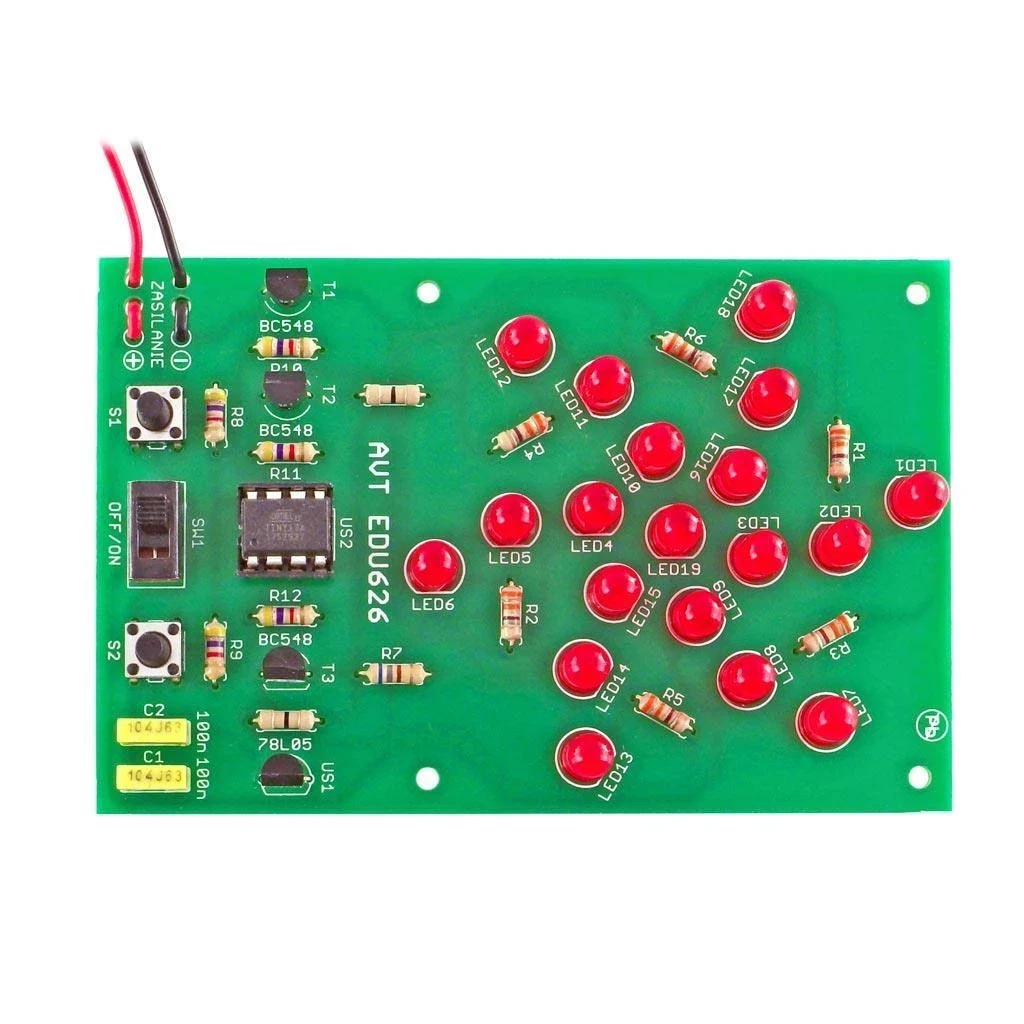

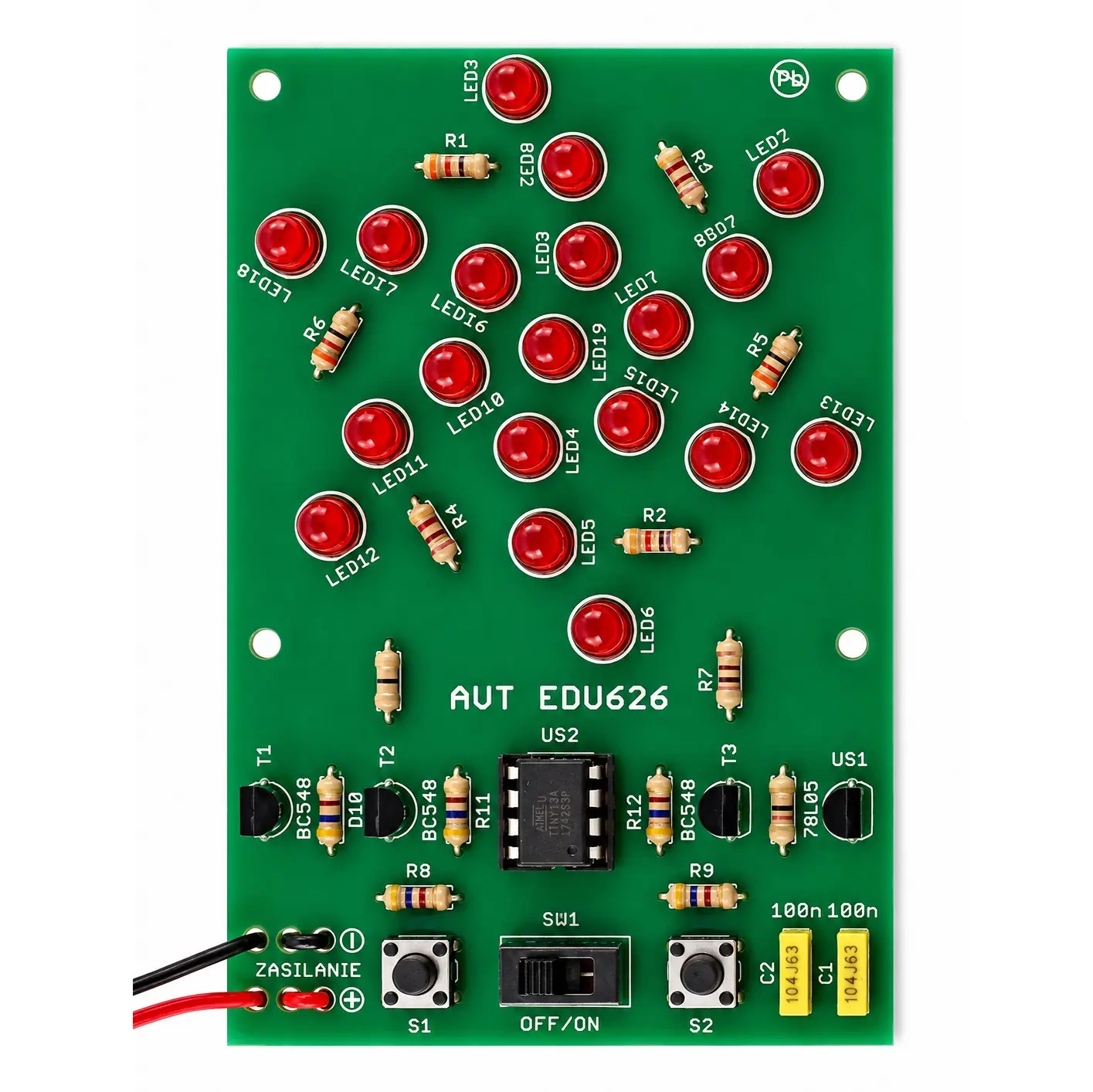

Układ wykorzystuje 19 diod LED pogrupowanych w trzy ramiona. Szybkie przełączanie diod z wygaszaniem tworzy wrażenie ruchu, podobne do obracającego się wirnika wentylatora. Mikrokontroler ATTINY13A steruje sekwencją świecenia, a tranzystory przełączają grupy diod. Dwa przyciski służą do zmiany prędkości i kierunku animacji.
| Typ zestawu | kit DIY do nauki lutowania THT |
|---|---|
| Efekt działania | animacja imitująca obracający się wentylator |
| Diody LED | 19 szt. |
| Sterowanie | 2 przyciski do zmiany prędkości i kierunku animacji |
| Efekt przełączania | przełączanie diod LED z wygaszaniem |
| Mikrokontroler | ATTINY13A |
| Stabilizator napięcia | 78L05 |
| Tranzystory | BC547 lub BC548 |
| Zasilanie | 9 V DC, bateria 6F22 |
| Bateria w zestawie | nie |
| Wymiary płytki | 93 × 61 mm |
Trochę teorii i wskazówki techniczne

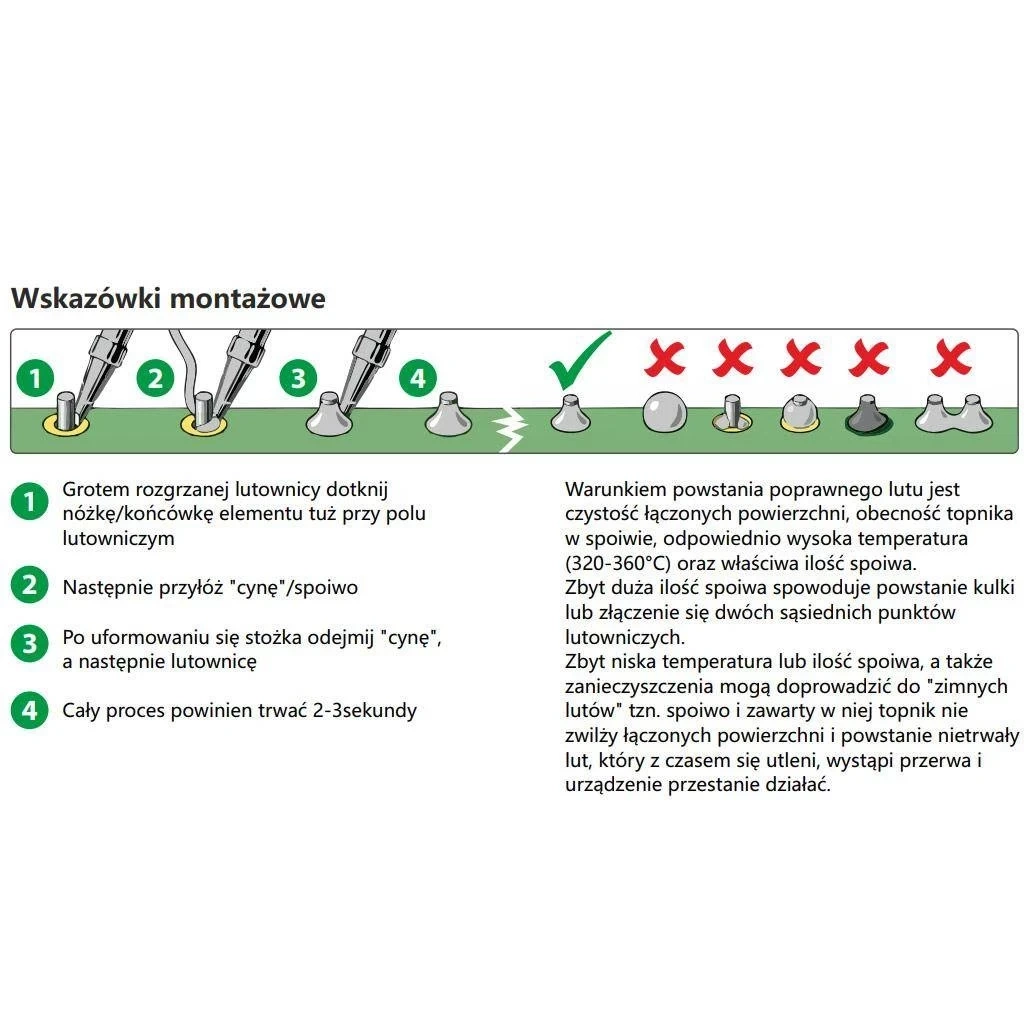

THT oznacza montaż przewlekany. Wyprowadzenia elementów przechodzą przez otwory w płytce PCB, co ułatwia naukę lutowania i kontrolę poprawności połączeń.
LED to dioda świecąca. W tym projekcie 19 diod LED tworzy animację wirnika, dlatego ważne jest poprawne ustawienie każdej diody zgodnie z polaryzacją.
Program w mikrokontrolerze ATTINY13A steruje sekwencją świecenia. ATTINY13A należy zamontować we właściwym kierunku, zgodnie z oznaczeniem wcięcia lub kropki na obudowie i podstawce.
Tranzystory przełączają grupy diod LED. Należy ustawić je zgodnie z obrysem na płytce PCB, aby animacja działała poprawnie.
Stabilizator 78L05 obniża napięcie z baterii 9V do poziomu 5V potrzebnego dla układu sterującego. Element także wymaga poprawnego ustawienia na płytce.
Polaryzacja ma znaczenie przy diodach LED, mikrokontrolerze, stabilizatorze i przewodach złączki baterii. Elementy oznaczone w dokumentacji wykrzyknikiem trzeba zamontować szczególnie uważnie.
Dlaczego warto wybrać AVT EDU626?
Po zmontowaniu AVT EDU626 od razu widać efekt pracy: 19 diod LED tworzy animację obracającego się wiatraczka, a dwa przyciski pozwalają zmieniać prędkość i kierunek ruchu. To dobry projekt dla osób, które chcą poćwiczyć lutowanie i zbudować coś bardziej angażującego niż prosty układ świecący. Zamiast jednego stałego efektu powstaje animowany gadżet LED z własnym sterowaniem, który można uruchomić, regulować i pokazać innym.
Najczęściej zadawane pytania
Układ tworzy animację imitującą obracający się wentylator. Efekt powstaje dzięki sekwencyjnemu przełączaniu 19 diod LED z wygaszaniem.
Tak. Dwa przyciski służą do sterowania prędkością i kierunkiem wirowania animacji.
Do pracy wymagane jest zasilanie 9 V DC z baterii 6F22. Bateria nie jest dołączona do zestawu.
Tak. AVT EDU626 jest zestawem DIY do samodzielnego montażu. Elementy należy wlutować w płytkę PCB zgodnie z dokumentacją.
Tak. Szczególnej uwagi wymagają diody LED, mikrokontroler ATTINY13A, stabilizator 78L05, tranzystory oraz przewody złączki baterii.
Tak. W projektach AVT z mikrokontrolerem układ sterujący jest standardowo przygotowany do pracy w danym zestawie, czyli ma wgrany odpowiedni program. Sam mikrokontroler bez programu niczym nie steruje — nie obsłuży czujnika, diod LED ani przycisków. Jeśli zostanie wymieniony na pusty układ, trzeba najpierw zaprogramować go właściwym wsadem dla tego projektu.
Do uruchomienia potrzebna jest bateria 9 V 6F22. Do montażu potrzebna będzie lutownica, cyna i cążki do przycinania wyprowadzeń.
Nie. AVT EDU626 nie porusza powietrza. To animacja świetlna LED, która imituje obracający się wirnik wentylatora.
Projekt pozwala przećwiczyć montaż THT, lutowanie wielu diod LED, poprawne ustawianie elementów spolaryzowanych, montaż mikrokontrolera w podstawce oraz podstawy sterowania sekwencją LED.
