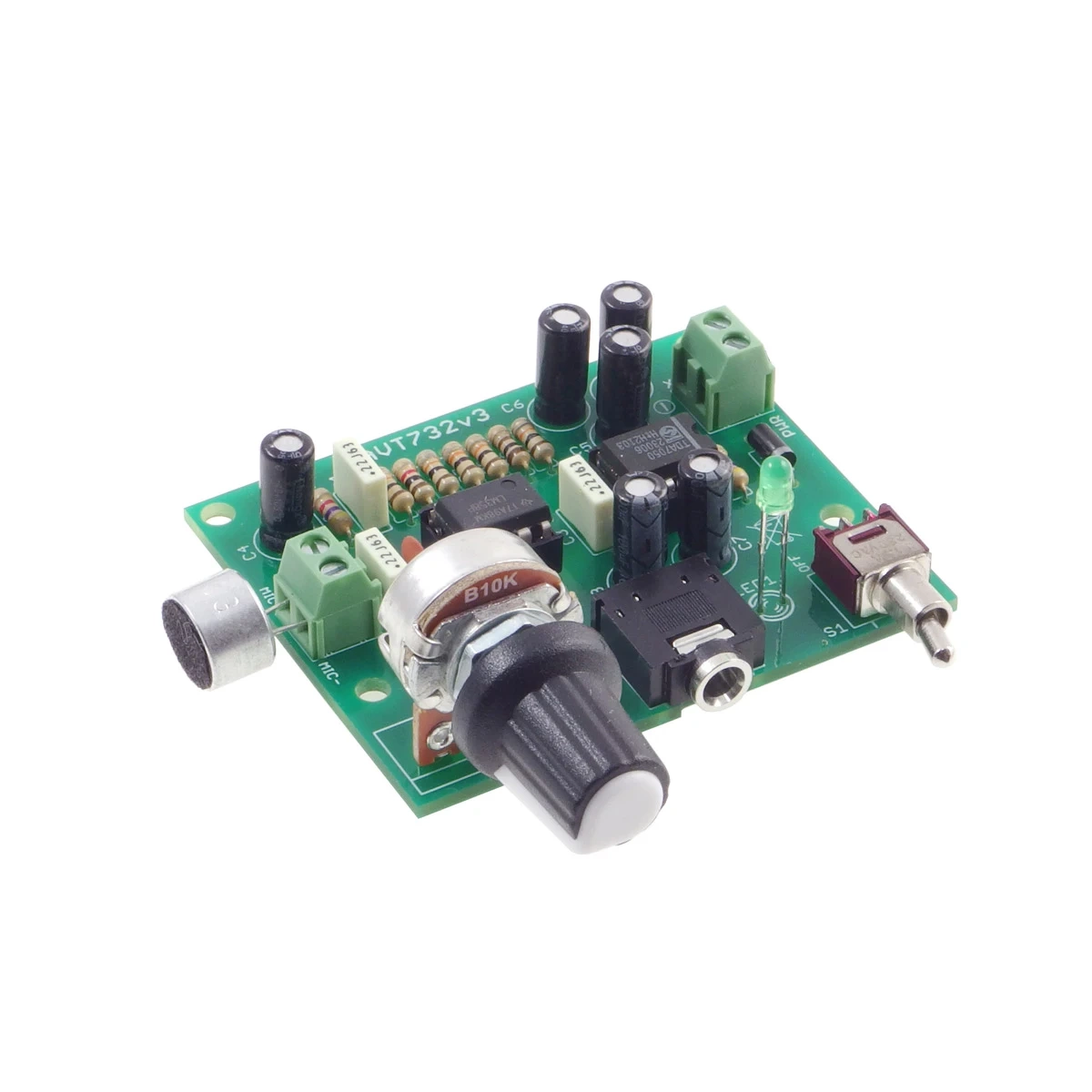

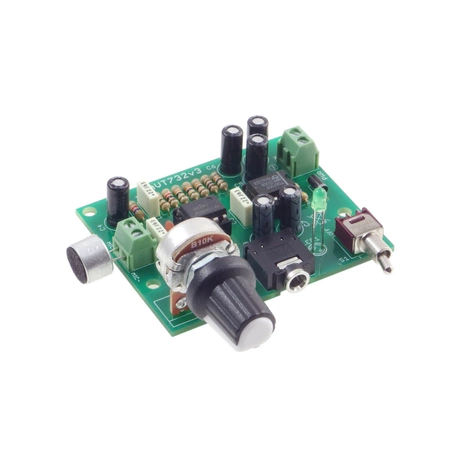

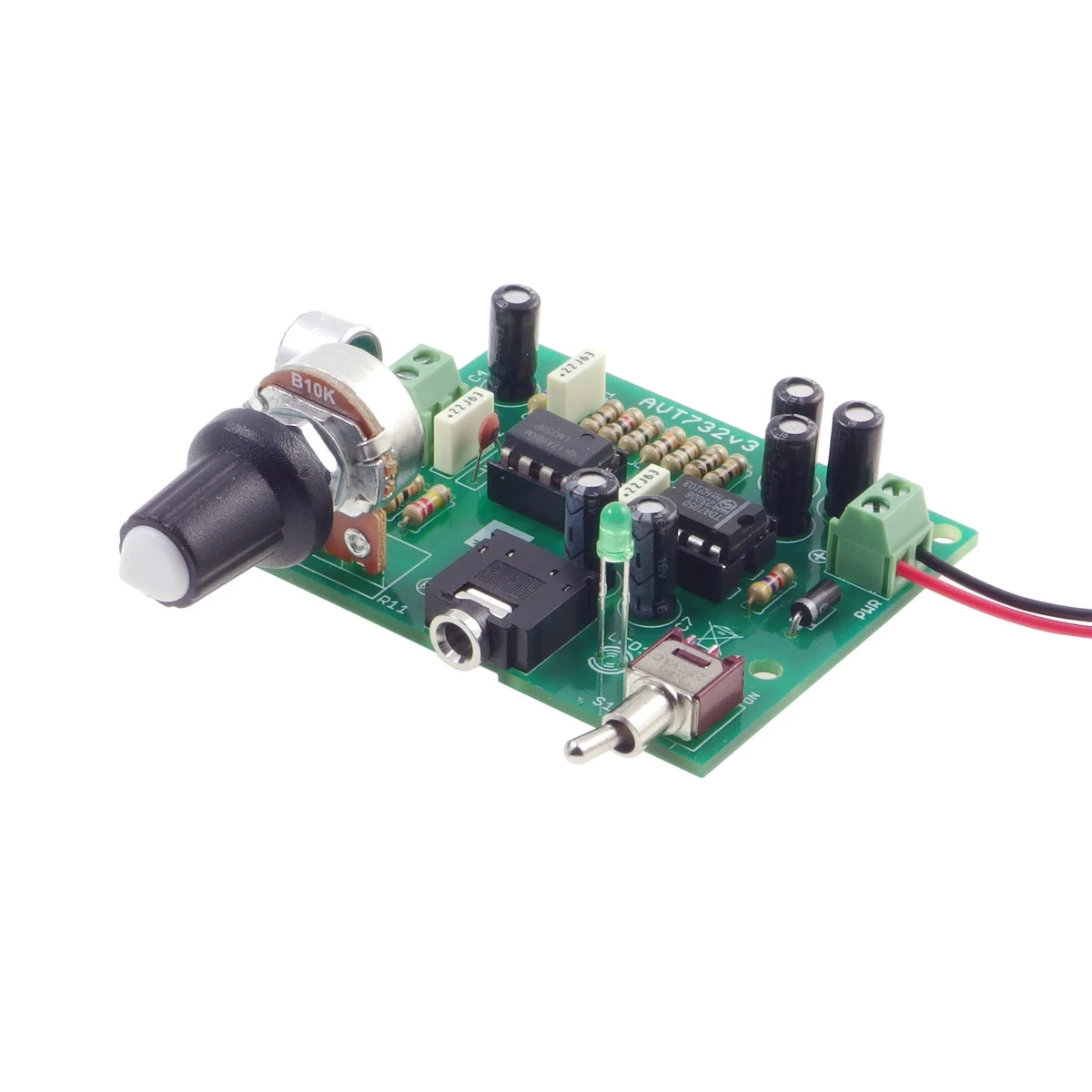

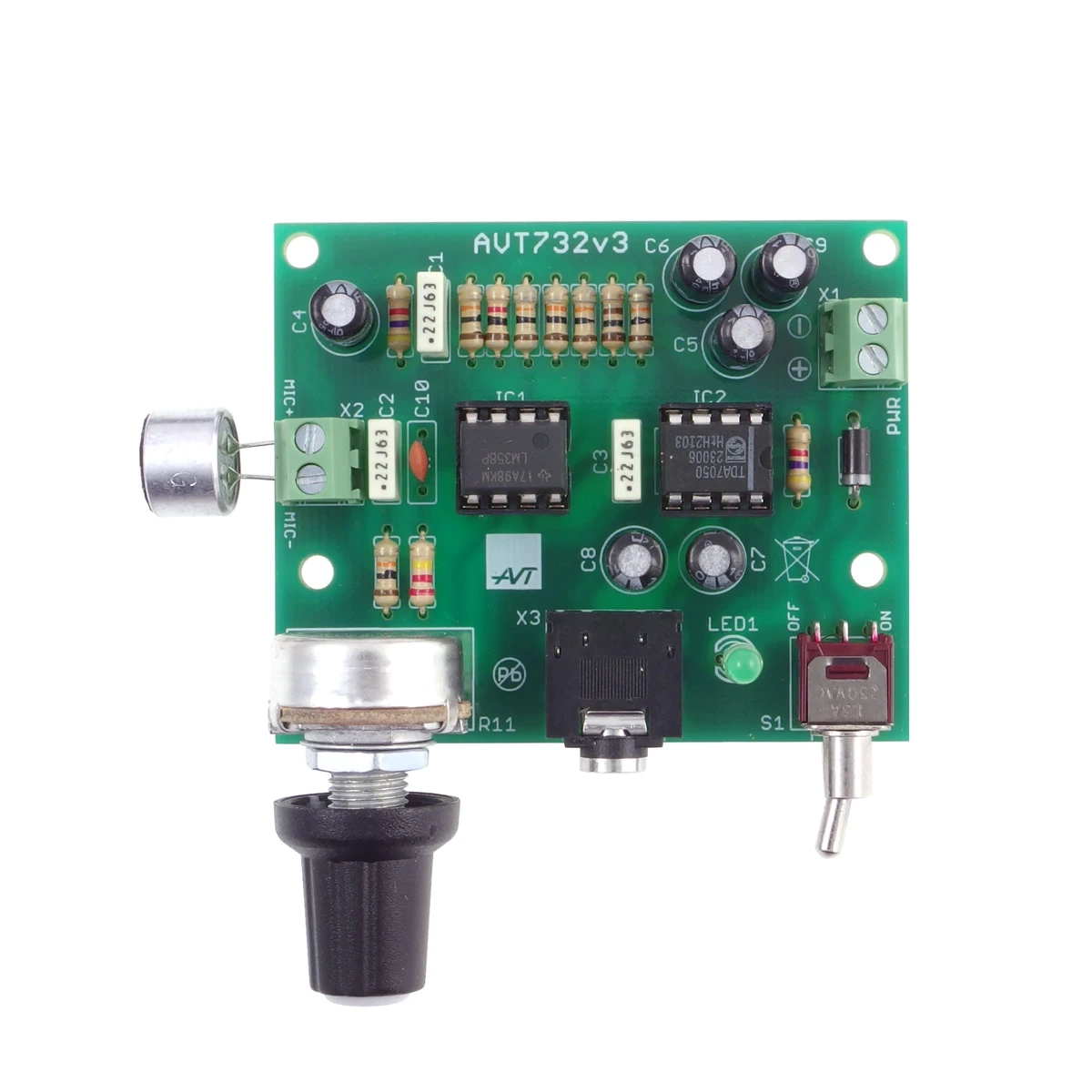

Whisper superczuły wzmacniacz mikrofonowy z wyjściem słuchawkowym - zlutowany KIT AVT 732
- Superczuły wzmacniacz mikrofonowy Whisper wzmacnia bardzo ciche dźwięki i kieruje sygnał na słuchawki przez gniazdo JACK 3,5 mm. AVT732 C to zlutowany układ do podłączenia zasilania 3–6 V DC, słuchawek i integracji w obudowie.
Wzmacniacz mikrofonowy do cichego odsłuchu - zlutowany układ AVT732
Zlutowany układ Whisper do podłączenia zasilania 3–6 V DC i odsłuchu sygnału mikrofonowego przez słuchawki.
Zlutowany superczuły wzmacniacz mikrofonowy Whisper
AVT732 C wzmacnia sygnał z mikrofonu elektretowego i umożliwia odsłuch bardzo cichych dźwięków przez słuchawki. Gniazdo JACK 3,5 mm pozwala podłączyć typowe słuchawki przewodowe.
Układ wykorzystuje dwa stopnie wzmacniające z LM358 oraz wzmacniacz TDA7050. Potencjometr umożliwia płynną regulację wzmocnienia. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia zasilania, słuchawek, zabezpieczenia i integracji w obudowie lub stanowisku audio.
Karta techniczna
AVT732
Zlutowany superczuły wzmacniacz mikrofonowy z wejściem mikrofonu elektretowego, regulacją wzmocnienia, układem LM358 i wzmacniaczem słuchawkowym TDA7050.
| Kod projektu | AVT732 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | superczuły wzmacniacz mikrofonowy do odsłuchu przewodowego |
| Mikrofon | elektretowy, z możliwością montażu na przewodach |
| Regulacja | płynna regulacja wzmocnienia potencjometrem |
| Układy scalone | LM358 i TDA7050 |
| Wyjście audio | gniazdo słuchawkowe stereo JACK 3,5 mm |
| Zasilanie | 3–6 V DC, zasilanie bateryjne |

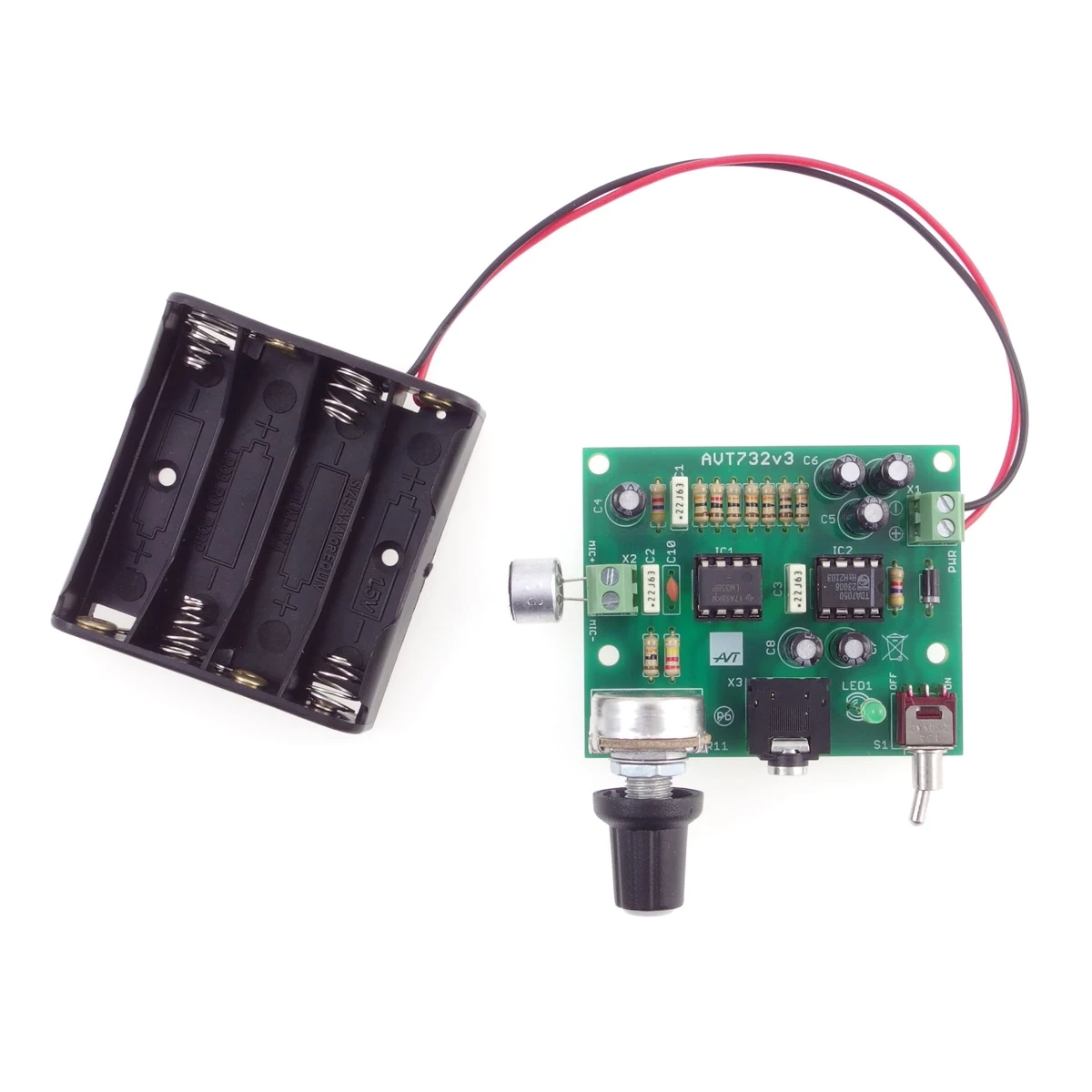

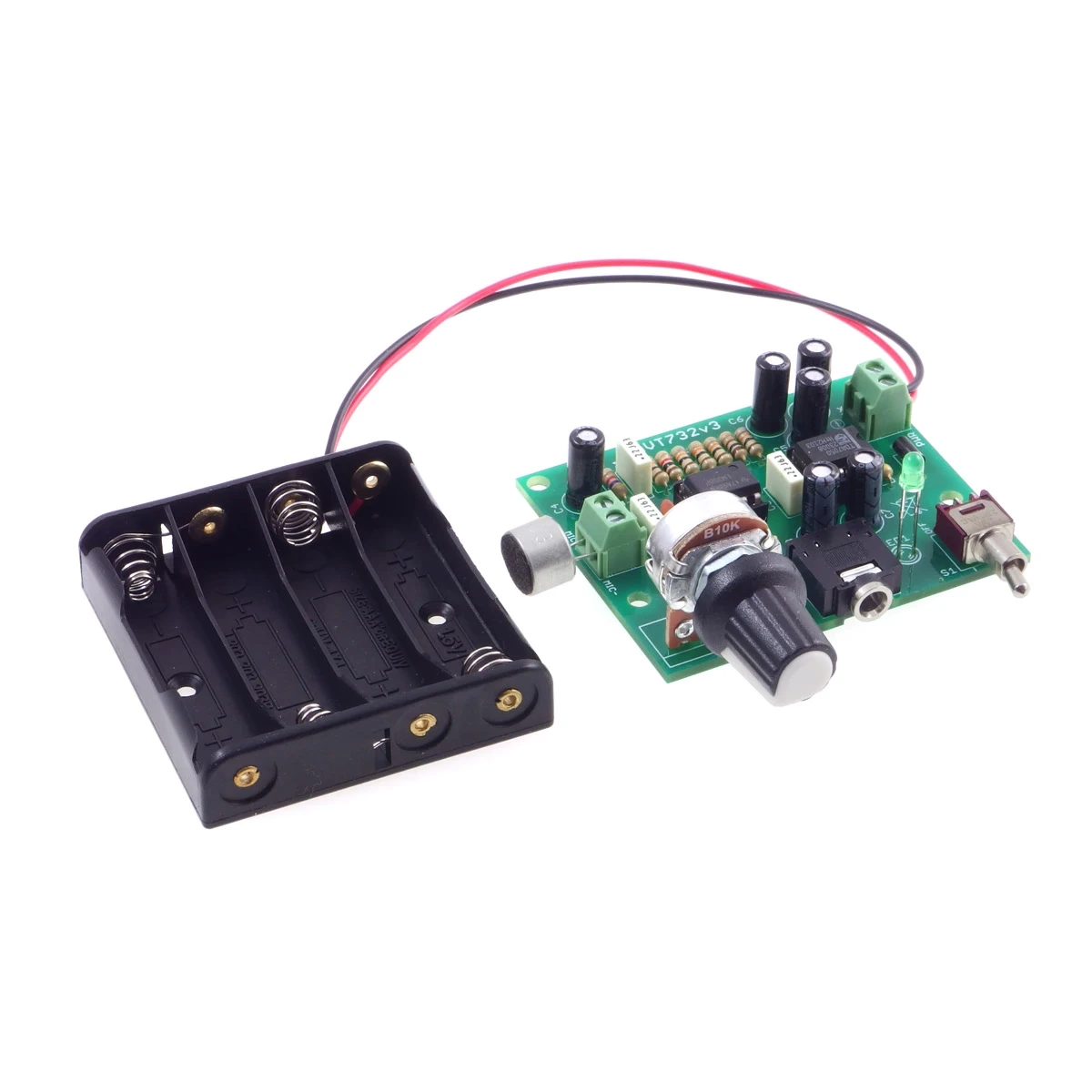

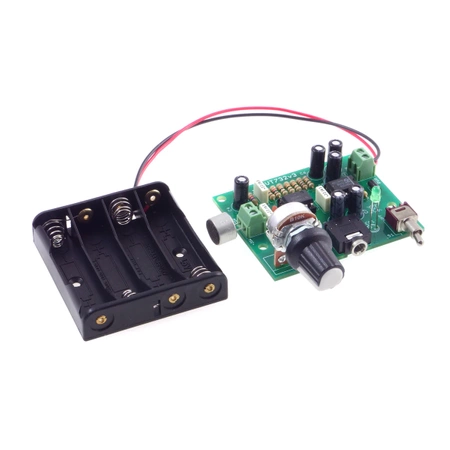

| Zalecane źródło zasilania | 4 ogniwa AA lub AAA albo stabilizowany zasilacz 4,5–6 V DC |
| Wymiary płytki PCB | 46×56 mm |
Wersja
AVT732 C – zlutowany układ. Wersja zawiera zmontowany wzmacniacz mikrofonowy Whisper przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie lub stanowisku audio.
Notes
AVT732 C wymaga podłączenia zasilania 3–6 V DC i słuchawek z wtykiem JACK 3,5 mm. Nie należy przekraczać napięcia 6 V.
Przed odsłuchem ustaw potencjometr na minimum, a następnie zwiększaj wzmocnienie stopniowo. Zbyt duża głośność może spowodować sprzężenie akustyczne.
Mikrofon można pozostawić przy płytce albo wyprowadzić na przewodzie, zachowując poprawną biegunowość i mechaniczne odciążenie przewodu.
Obudowa powinna chronić płytkę przed zwarciem i pozostawiać dostęp do potencjometru, włącznika, gniazda słuchawkowego oraz mikrofonu.
Uwaga: AVT732 C nie jest samodzielnym gotowym urządzeniem użytkowym. To zlutowany układ audio do integracji z zasilaniem, słuchawkami i obudową. Używaj go wyłącznie w legalnych, jawnych zastosowaniach i z poszanowaniem prywatności innych osób. Nie przekraczaj 6 V DC.
Najczęściej zadawane pytania
AVT732 C to zlutowany układ wzmacniacza mikrofonowego Whisper. Wymaga podłączenia zasilania 3–6 V DC, słuchawek i ewentualnej obudowy.
Do odsłuchu i wzmacniania bardzo cichych dźwięków, testów mikrofonowych oraz eksperymentów audio prowadzonych w legalny i jawny sposób.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego podłączenia, zabezpieczenia i montażu w obudowie lub stanowisku audio.
Nie. AVT732 działa analogowo i nie zawiera mikrokontrolera.
Przed założeniem słuchawek ustaw potencjometr na minimum, zwiększaj głośność stopniowo i unikaj zbliżania słuchawek do mikrofonu.
