Whisper superczuły wzmacniacz mikrofonowy z wyjściem słuchawkowym - PCB do projektu AVT 732
- Superczuły wzmacniacz mikrofonowy Whisper wzmacnia bardzo ciche dźwięki i umożliwia odsłuch przez słuchawki z gniazda JACK 3,5 mm. AVT732 A zawiera płytkę PCB, elementy elektroniczne należy skompletować osobno.
Wzmacniacz mikrofonowy do cichego odsłuchu - płytka PCB do AVT732

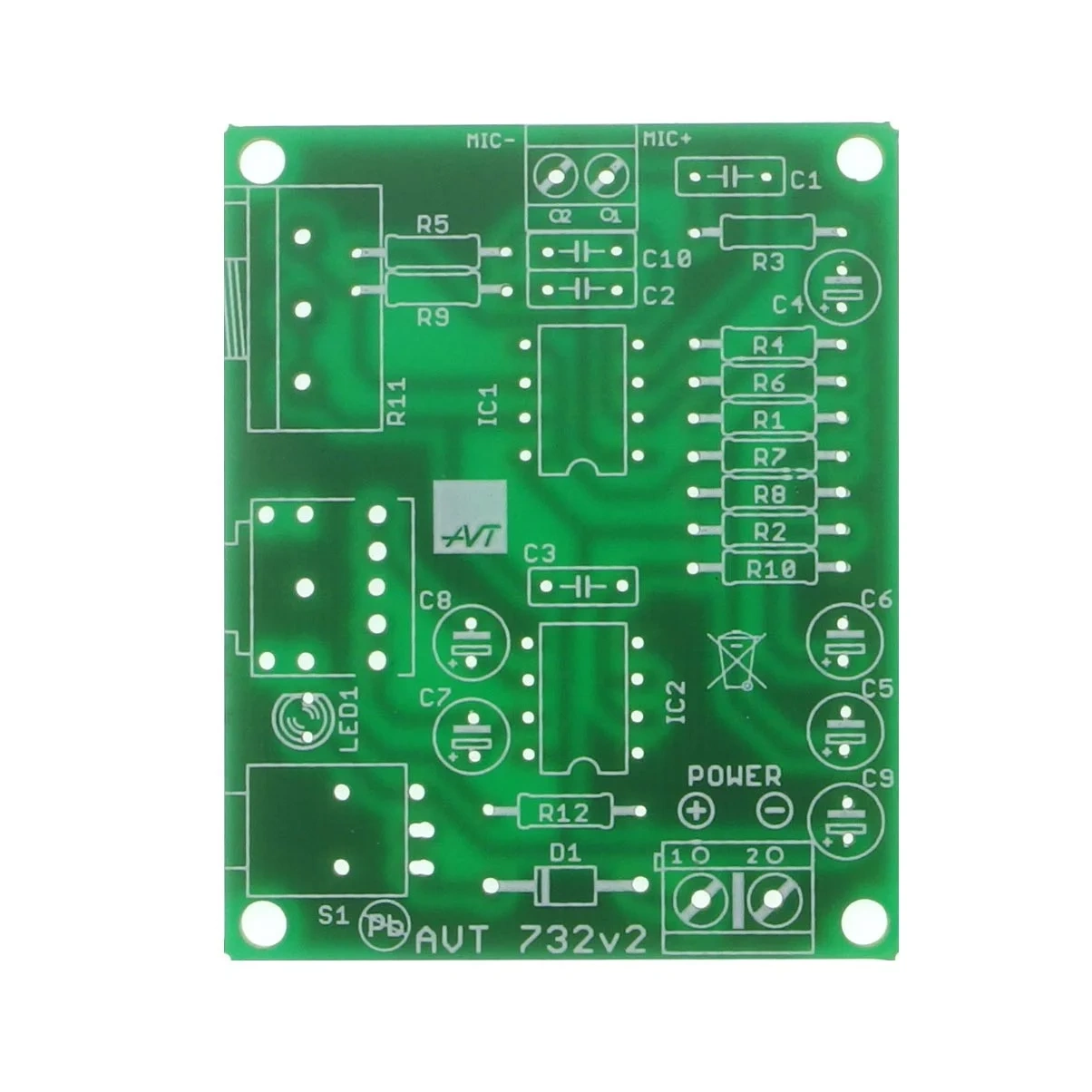

Płytka PCB do wykonania superczułego wzmacniacza mikrofonowego z regulacją wzmocnienia i wyjściem słuchawkowym.
Whisper - odsłuch bardzo cichych dźwięków przez słuchawki
AVT732 to superczuły wzmacniacz mikrofonowy przeznaczony do eksperymentów z odsłuchem bardzo cichych dźwięków. Sygnał z mikrofonu elektretowego jest wzmacniany i podawany na gniazdo słuchawkowe JACK 3,5 mm.
Układ wykorzystuje dwa stopnie z LM358 oraz wzmacniacz mocy TDA7050 na końcu toru audio. Potencjometr umożliwia płynną regulację głośności odsłuchu. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT732
Superczuły wzmacniacz mikrofonowy z wejściem mikrofonu elektretowego, regulacją wzmocnienia, układem LM358 i wzmacniaczem słuchawkowym TDA7050.
| Kod projektu | AVT732 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | superczuły wzmacniacz mikrofonowy do odsłuchu przewodowego |
| Mikrofon | elektretowy, z możliwością montażu na przewodach |
| Regulacja | płynna regulacja wzmocnienia potencjometrem |
| Układy scalone | LM358 i TDA7050 |
| Wyjście audio | gniazdo słuchawkowe stereo JACK 3,5 mm |
| Zasilanie | 3–6 V DC, zasilanie bateryjne |
| Zalecane źródło zasilania | 4 ogniwa AA lub AAA albo stabilizowany zasilacz 4,5–6 V DC |
| Wymiary płytki PCB | 46×56 mm |
Wersja
AVT732 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 1 kΩ
- R2: 100 Ω
- R3, R12: 4,7 kΩ
- R5: 220 kΩ
- R4, R6–R10: 10 kΩ
- R11: potencjometr 10 kΩ
- C1–C3: 220 nF
- C4–C9: 100 µF
- C10: 470 pF
- D1: 1N5817
- IC1: LM358
- IC2: TDA7050
- LED1: dioda LED
- MIC: mikrofon elektretowy
- S1: włącznik
- X1, X2: złącza śrubowe
- X3: gniazdo słuchawkowe stereo JACK 3,5 mm
- Gałka do potencjometru
- Koszyk na baterie
Notes
Mikrofon elektretowy można zamontować bezpośrednio przy płytce albo dołączyć dłuższym przewodem, zachowując poprawną biegunowość mikrofonu.
Pierwsze uruchomienie najlepiej wykonać z potencjometrem skręconym na minimum, a następnie stopniowo zwiększać głośność odsłuchu.
Zbyt duże wzmocnienie może spowodować sprzężenie akustyczne między słuchawkami a mikrofonem i bardzo głośny pisk.
Kondensatory elektrolityczne, dioda D1, dioda LED, mikrofon oraz układy scalone wymagają kontroli orientacji przed podłączeniem zasilania.
Uwaga: układ nie może być zasilany napięciem wyższym niż 6 V. Odsłuch cichych dźwięków należy prowadzić wyłącznie w legalnych, jawnych zastosowaniach i z poszanowaniem prywatności innych osób. Przed założeniem słuchawek ustaw potencjometr na minimum, aby uniknąć głośnego pisku sprzężenia.
Najczęściej zadawane pytania
AVT732 A zawiera wyłącznie płytkę PCB do projektu Whisper. Elementy elektroniczne z wykazu należy skompletować osobno.
Do eksperymentów audio, wzmacniania bardzo cichych dźwięków, testów mikrofonowych i odsłuchu przez słuchawki w legalnych, jawnych zastosowaniach.
Nie. Układ działa analogowo i wykorzystuje LM358 oraz TDA7050, bez mikrokontrolera i bez programu.
Układ ma wbudowane gniazdo słuchawkowe stereo JACK 3,5 mm do odsłuchu sygnału z toru mikrofonowego.
Układ wymaga napięcia 3–6 V DC. Nie wolno zasilać go napięciem wyższym niż 6 V.
