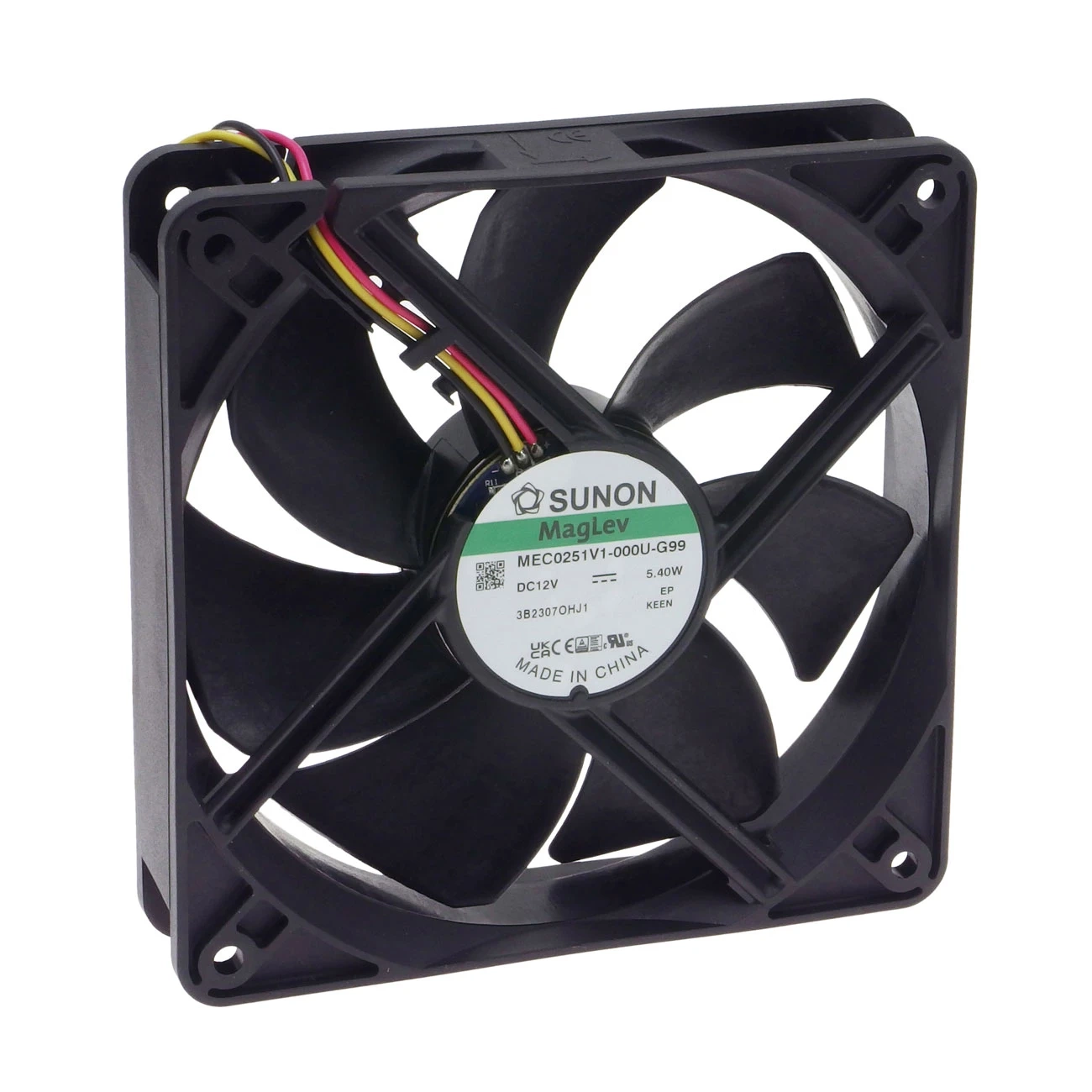

Wentylator osiowy 120 × 120 × 25 mm zasilany napięciem 12 V DC

Wentylator osiowy o wymiarach 120 × 120 × 25 mm, w wykonaniu niskonapięciowym na 12 V DC. Wydajność wynosi 183,83 m³/h przy poziomie hałasu 44,5 dB(A).

Silnik bezszczotkowy prądu stałego, łożysko Vapo. Pobór mocy 5,4 W, prąd znamionowy 0,451 A, prędkość obrotowa 3100 (±10%) obr./min. Zakres napięcia pracy 6-13,8 V.

Specyfikacja techniczna

• symbol producenta: MEC0251V1-000U-G99
• rodzaj: osiowy
• wymiary: 120 × 120 × 25 mm
• napięcie znamionowe: 12 V DC
• zakres napięcia pracy: 6-13,8 V
• wydajność: 183,83 m³/h
• poziom hałasu: 44,5 dB(A)
• pobór mocy: 5,4 W
• prąd znamionowy: 0,451 A
• prędkość obrotowa: 3100 (±10%) obr./min
• ciśnienie statyczne: 7,11 mm H₂O
• rodzaj łożyska: Vapo
• wyjście sygnałowe: typu F (Frequency Generator)
• wyprowadzenia: 3 przewody 24AWG
• długość przewodu: 0,33m
• temperatura pracy: -10-70°C
• materiał obudowy: termoplast
• klasa palności: UL94 V-0
• autorestart: tak

Łożysko Vapo w pracy ciągłej

Łożysko Vapo to konstrukcja ślizgowa z magnetycznym wspomaganiem, w której smar jest zamknięty w porowatej strukturze i uzupełnia film olejowy w miarę pracy. Daje to trwałość wyraźnie wyższą niż zwykłe łożysko ślizgowe, przy niższym poziomie hałasu niż kulkowe.

Ograniczeniem jest pozycja montażowa. Konstrukcje ślizgowe pracują najdłużej z osią poziomą; przy montażu pionowym obciążenie rozkłada się mniej korzystnie i trwałość spada.

Ciśnienie statyczne 7,11 mm H₂O opisuje, jaki opór wentylator pokona, zanim strumień powietrza spadnie do zera. Parametr decyduje przy tłoczeniu przez filtr, radiator albo kratkę — sama wydajność podawana jest dla swobodnego wylotu, bez żadnego oporu.

Podana wydajność 183,83 m³/h dotyczy pracy przy swobodnym wylocie; każda osłona, filtr i kanał obniżają ją tym bardziej, im większy stawiają opór.
