Uniwersalny układ czasowy z przekaźnikiem 9–12V - zlutowany KIT AVT 724
- Uniwersalny układ czasowy z przekaźnikiem pozwala sterować wyjściem w trybie timera albo wyłącznika schodowego. AVT724 C to zlutowany układ do podłączenia zasilania 9–12 V DC, ustawienia zworki trybu pracy i integracji w obudowie.

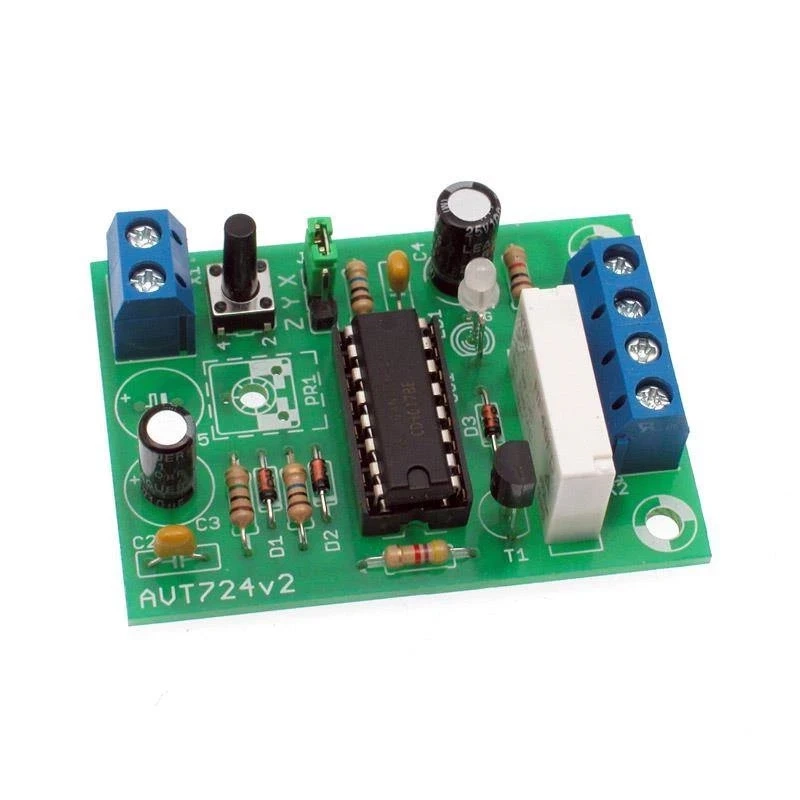

Timer z przekaźnikiem i wyborem trybu pracy - zlutowany układ AVT724
Zlutowany układ czasowy do podłączenia zasilania 9–12 V DC, przycisku sterującego i obwodu wykonawczego.
Zlutowany timer z przekaźnikiem i dwoma trybami działania
AVT724 umożliwia sterowanie wyjściem przekaźnikowym po naciśnięciu przycisku lub zadziałaniu czujnika dotykowego. Zworka XYZ wybiera sposób działania: klasyczny timer albo wyłącznik schodowy z automatyczną zmianą stanu po czasie.
Układ wykorzystuje CMOS 4017, elementy RC odmierzające czas, tranzystor sterujący przekaźnikiem i dwukolorową diodę LED sygnalizującą stan. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, ustawienia trybu pracy, zabezpieczenia i integracji w urządzeniu lub obudowie.
Karta techniczna
AVT724
Zlutowany układ czasowy z CMOS 4017, przekaźnikiem, przyciskiem, sygnalizacją LED i zworką wyboru trybu pracy.
| Kod projektu | AVT724 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | uniwersalny układ czasowy |
| Tryby pracy | timer/minutnik oraz wyłącznik schodowy |
| Sterowanie | przycisk S1 lub czujnik dotykowy |
| Układ logiczny | CMOS 4017 |
| Wyjście | wbudowany przekaźnik, styki COM i NO |
| Sygnalizacja | dwukolorowa dioda LED |
| Zasilanie | 9–12 V DC |
| Wymiary płytki PCB | 39×53 mm |
Wersja
AVT724 C – zlutowany układ. Wersja zawiera zmontowany układ czasowy przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes
AVT724 C jest zlutowanym układem sterującym. Do pracy wymaga zasilania 9–12 V DC, ustawienia zworki trybu pracy i podłączenia obwodu wykonawczego do styków przekaźnika.
Czas działania zależy od elementów RC. Wartości startowe R3 1 MΩ i C3 10 µF dają około 6–10 sekund.
Tryb klasycznego timera uzyskuje się przy zwarciu Y–Z, a tryb wyłącznika schodowego przy zwarciu X–Y.
Przed integracją w docelowym urządzeniu należy sprawdzić, czy przekaźnik przełącza zgodnie z oczekiwaną logiką aplikacji.
Uwaga: AVT724 C nie jest samodzielnym gotowym urządzeniem wykonawczym. To zlutowany układ czasowy do integracji z zasilaniem, obudową i przełączanym obwodem. Przy sterowaniu obwodami 230 V wymagane są kwalifikacje, izolacja, bezpiecznik, właściwe przewody i obudowa uniemożliwiająca dotknięcie elementów pod napięciem.
Najczęściej zadawane pytania
AVT724 C to zlutowany układ czasowy z przekaźnikiem. Wymaga podłączenia zasilania 9–12 V DC, ustawienia trybu pracy i integracji w obudowie lub urządzeniu.
Do sterowania czasowego, budowy timera, minutnika, wyłącznika schodowego albo niskonapięciowego modułu z przekaźnikiem.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego podłączenia, zabezpieczenia i montażu w docelowej aplikacji.
Nie. Działa sprzętowo na układzie CMOS 4017 i elementach RC.
Czas zależy od R3 i C3. Wartości 1 MΩ i 10 µF dają około 6–10 sekund, a regulację można rozszerzyć przez opcjonalny PR1 i C5.
