Uniwersalny odstraszacz ultradźwiękowy (komary go nie lubią) - KIT AVT 2722
- Uniwersalny odstraszacz ultradźwiękowy AVT2722 ma płynną regulację częstotliwości, regulację czasu pracy i przerwy oraz zasilanie 3–15 VDC. Wersja B to KIT z płytką PCB i elementami do lutowania.
Uniwersalny odstraszacz ultradźwiękowy – zestaw KIT AVT2722 do samodzielnego montażu
Zestaw elementów do budowy ultradźwiękowego odstraszacza z płynną regulacją częstotliwości oraz regulacją czasu pracy i przerwy.
Regulowany odstraszacz ultradźwiękowy do komarów, meszek i kun

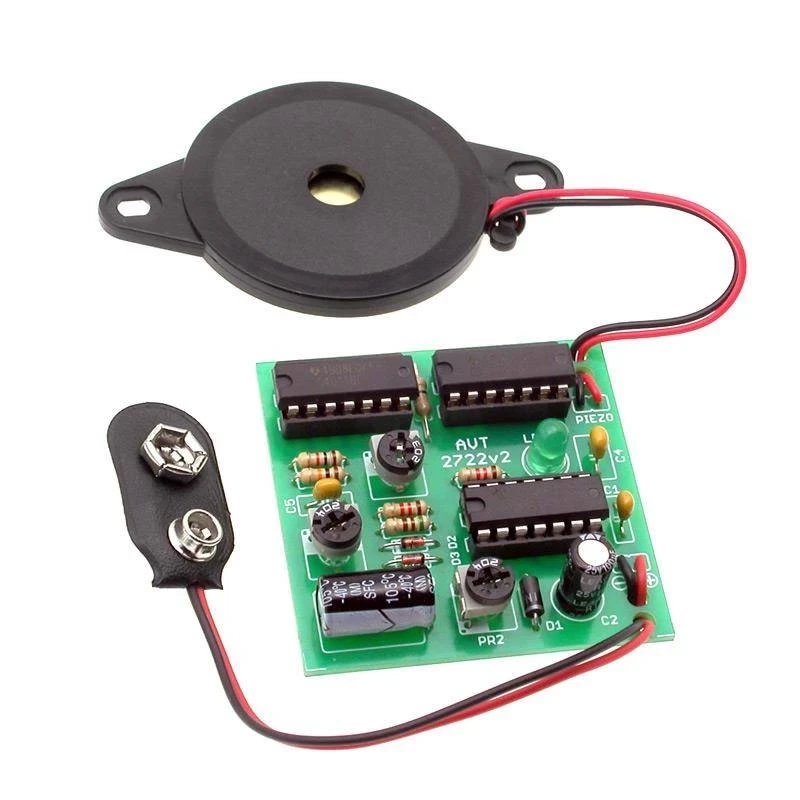

AVT2722 pozwala zbudować uniwersalny odstraszacz ultradźwiękowy z przetwornikiem piezoelektrycznym. Układ generuje sygnał o regulowanej częstotliwości i pracuje impulsowo, dzięki czemu można dopasować jego działanie do różnych zastosowań.
Regulowany czas pracy i przerwy pozwala ustawić cykl działania urządzenia, a zasilanie z baterii 9 V lub źródła 3–15 VDC ułatwia wykorzystanie układu w domu, garażu, samochodzie albo miejscu wymagającym okresowego odstraszania ultradźwiękiem.
Karta techniczna
AVT2722
AVT2722 to uniwersalny odstraszacz ultradźwiękowy z regulacją częstotliwości, regulacją czasu pracy i przerwy oraz przetwornikiem piezoelektrycznym.
| Kod projektu | AVT2722 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | uniwersalny odstraszacz ultradźwiękowy |
| Główne zastosowanie | odstraszanie ultradźwiękiem, eksperymenty z częstotliwością sygnału |
| Zasada działania | przerywany sygnał ultradźwiękowy z przetwornika piezoelektrycznego |
| Regulacja częstotliwości | płynna, potencjometr PR3 |
| Regulacja czasu pracy | płynna |
| Regulacja czasu przerwy | płynna |
| Zakres pracy dla owadów | 18–50 kHz, do dobrania eksperymentalnie |
| Zakres pracy dla kun | około 10–20 kHz, do dobrania eksperymentalnie |
| Maksymalny czas pracy lub przerwy | 36 s |
| Minimalny czas pracy lub przerwy | 0,5 s |
| Przetwornik akustyczny | piezoelektryczny |
| Dioda kontrolna | LED |
| Układy scalone | 40106, 4011 lub 4001, 4069 |
| Zasilanie | 3–15 VDC |
| Sugerowane zasilanie | bateria lub akumulator 9 V |
| Pobór prądu | poniżej 0,5 mA bez diody LED przy częstotliwości kilkunastu kHz |

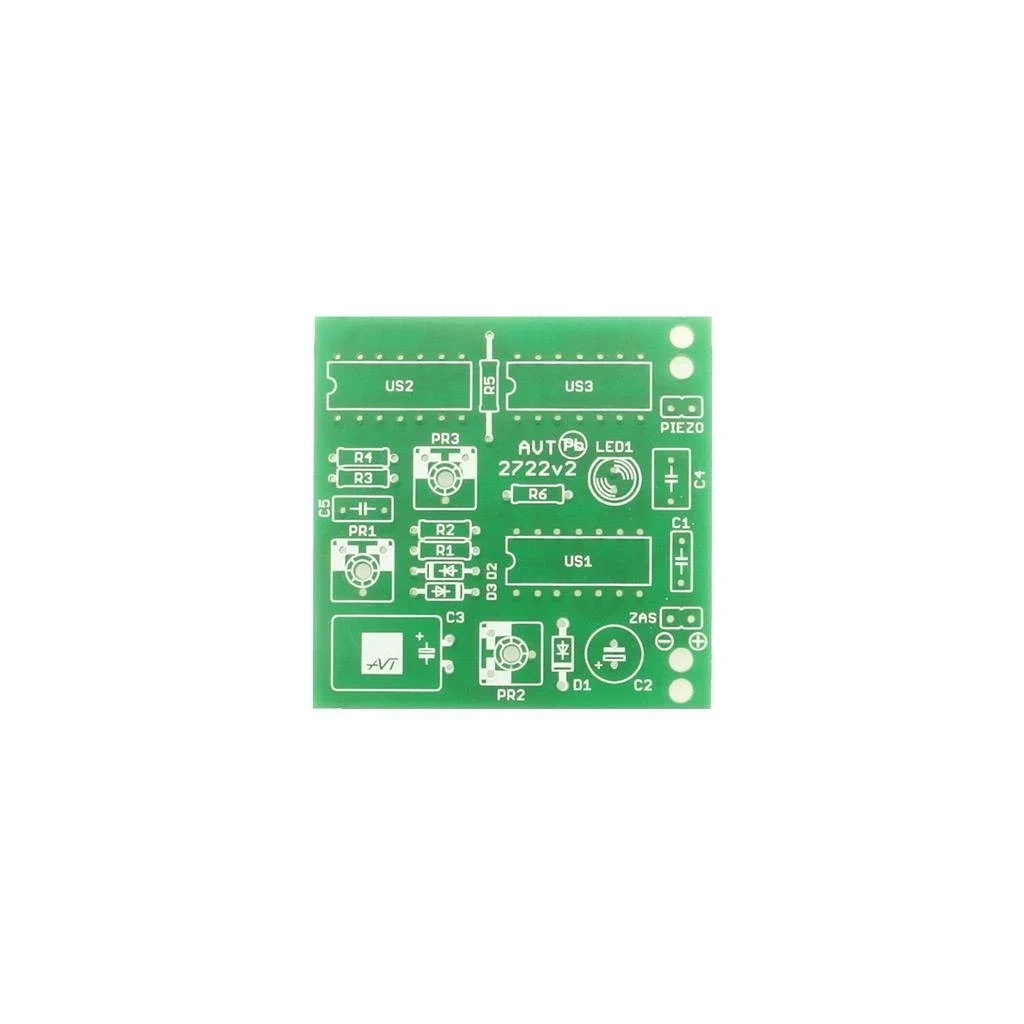

| Wymiary płytki PCB | 50×49 mm |
Wersja

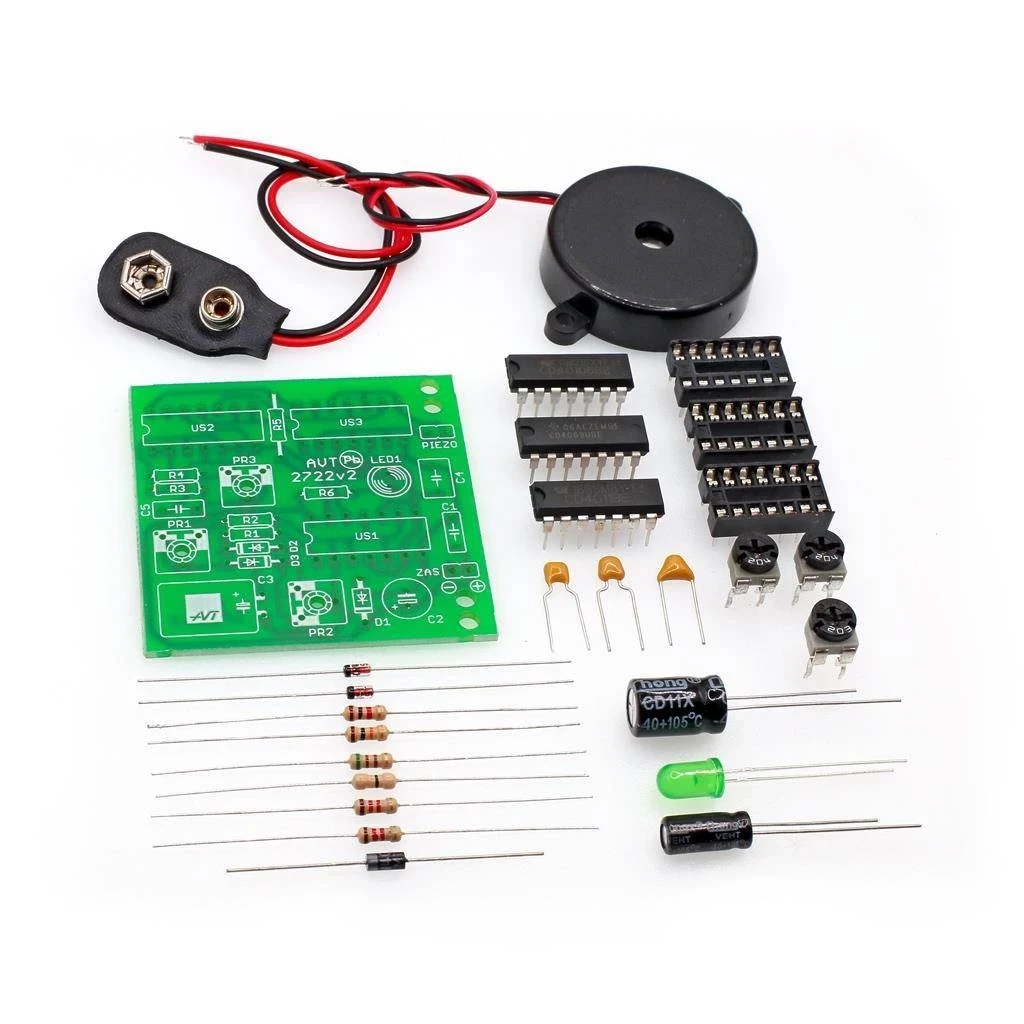

AVT2722 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania odstraszacza.
Notes
Po zmontowaniu układu należy dobrać potencjometrami czas pracy, czas przerwy i częstotliwość generowanego dźwięku.
Dla owadów ssąco-gryzących, takich jak komary i meszki, dokumentacja wskazuje zakres 18–50 kHz. Dla kun sugerowany zakres to około 10–20 kHz.
Skuteczność działania zależy od ustawień i warunków użycia, dlatego częstotliwość oraz czasy pracy najlepiej dobrać doświadczalnie.
Najczęściej zadawane pytania
AVT2722 B to zestaw elementów do samodzielnego montażu. Zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania odstraszacza ultradźwiękowego.
Tak. Wersja B wymaga samodzielnego lutowania elementów na płytce PCB.
Układ pracuje z zasilaniem 3–15 VDC. Sugerowane jest zasilanie z baterii lub akumulatora 9 V.
Tak. Częstotliwość generowanego sygnału ustawia się potencjometrem PR3.
Tak. Układ umożliwia regulację czasu pracy i przerwy sygnału. Maksymalny czas pracy lub przerwy wynosi 36 s, a minimalny 0,5 s.
Nie. Skuteczność zależy od dobranej częstotliwości i warunków użycia, dlatego ustawienia trzeba dobrać doświadczalnie.
