Uniwersalny moduł zasilający 78xx 1A - PCB do projektu AVT 1895
- Stabilizuje napięcie z transformatora lub zasilania DC, z mostkiem prostowniczym, filtrem pojemnościowym i stabilizatorem 78xx dla napięć 5 V, 9 V, 12 V, 15 V lub 24 V. Wersja A zawiera płytkę PCB.
Uniwersalny moduł zasilający – stabilizator 78xx 1 A AVT1895
Płytka pozwala zbudować prosty moduł zasilający z prostownikiem, filtrem i stabilizatorem liniowym 78xx.
Mały zasilacz do układów elektronicznych
AVT1895 pozwala zbudować uniwersalny moduł zasilający do małych urządzeń elektronicznych. Układ zawiera mostek prostowniczy, kondensatory filtrujące oraz stabilizator liniowy z popularnej rodziny 78xx.
Moduł może być zasilany napięciem przemiennym z transformatora albo napięciem stałym. Mostek prostowniczy ułatwia podłączenie wejścia i chroni układ przed skutkami odwrotnej polaryzacji przy zasilaniu DC, a dobór stabilizatora 78xx pozwala uzyskać wymagane napięcie wyjściowe.
Karta techniczna
AVT1895
Uniwersalny moduł zasilający do prostowania, filtrowania i stabilizacji napięcia z transformatora lub źródła DC.
| Wersja | A – płytka PCB |
| Typ projektu | uniwersalny moduł zasilający |
| Zastosowanie | zasilanie małych urządzeń elektronicznych z transformatora lub źródła DC |
| Rodzaj stabilizacji | liniowy stabilizator napięcia z rodziny 78xx |
| Możliwe napięcia wyjściowe | 5 V, 9 V, 12 V, 15 V, 24 V lub inne zależne od zastosowanego stabilizatora |
| Napięcie wejściowe AC | 5…20 VAC |
| Napięcie wejściowe DC | 5…30 VDC |
| Maksymalny prąd wyjściowy | 1 A, zależnie od chłodzenia i strat mocy |
| Prąd wyjściowy z większym radiatorem | do 1,5 A |
| Prostownik wejściowy | mostek prostowniczy 1,5 A |
| Ochrona przy zasilaniu DC | ochrona przed odwrotną polaryzacją wejścia |
| Filtracja zasilania | filtr pojemnościowy na wejściu i wyjściu stabilizatora |
| Zabezpieczenia stabilizatora | przeciwprzeciążeniowe, przeciwzwarciowe i termiczne |
| Wejście zasilania | złącze śrubowe AC/DC |
| Wyjście zasilania | stabilizowane napięcie DC, wyprowadzenia +ZAS i GND |
| Dobór transformatora | napięcie wtórne co najmniej równe wymaganemu napięciu wyjściowemu; wydajność prądowa z zapasem względem obciążenia |
| Rodzaj płytki | jednostronna płytka drukowana |
| Wymiary płytki PCB | 50×28 mm |
Przykład podłączenia
Wersja A – płytka PCB

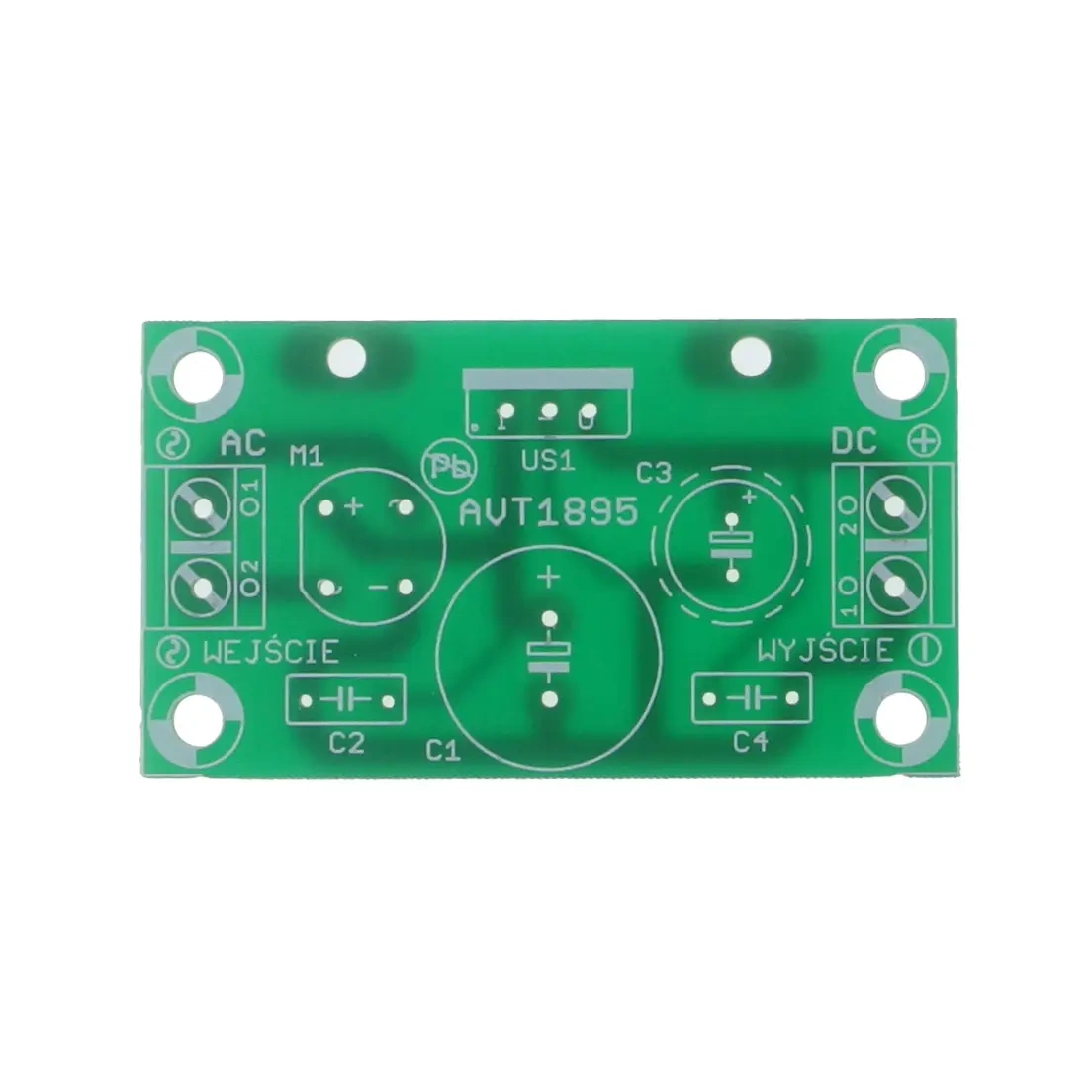

AVT1895 A zawiera płytkę PCB do projektu uniwersalnego modułu zasilającego. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- C1: 1000 µF
- C2, C4: 100 nF
- C3: 100 µF
- US1: stabilizator 78xx, dobrany do wymaganego napięcia wyjściowego
- M1: mostek prostowniczy 1,5 A
- WEJŚCIE AC: złącze ARK2/5.0
- WYJŚCIE DC: złącze ARK2/5.0
- Radiator dobrany do strat mocy stabilizatora
- Transformator sieciowy lub inne źródło napięcia wejściowego zgodne z wymaganiami układu
Notes
Napięcie wyjściowe określa zastosowany stabilizator 78xx. Dla stabilizatora 7805 otrzymuje się 5 V, dla 7809 – 9 V, dla 7812 – 12 V, dla 7815 – 15 V, a dla 7824 – 24 V.
Transformator należy dobrać do wymaganego napięcia i prądu wyjściowego. Jego napięcie wtórne powinno być co najmniej równe oczekiwanemu napięciu wyjściowemu, a wydajność prądowa przynajmniej 1,5 raza większa od obciążenia.
Przy większym prądzie obciążenia trzeba zadbać o radiator stabilizatora i pocynowanie odkrytych ścieżek na spodzie płytki. Duża różnica między napięciem wejściowym i wyjściowym powoduje większe grzanie stabilizatora.
Uwaga: Moduł nie zawiera transformatora sieciowego ani jego strony pierwotnej. Jeśli zasilanie jest realizowane z transformatora podłączanego do 230 VAC, obwód sieciowy musi być wykonany w bezpiecznej obudowie, z zachowaniem izolacji i przez osobę z odpowiednimi kwalifikacjami.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To uniwersalny moduł zasilający z prostownikiem, filtrem i stabilizatorem 78xx, przeznaczony do zasilania małych układów elektronicznych.
Napięcie wyjściowe zależy od stabilizatora 78xx. Typowe wartości to 5 V, 9 V, 12 V, 15 V i 24 V.
Moduł może być zasilany napięciem 5…20 VAC albo 5…30 VDC.
Maksymalny prąd wynosi 1 A, a przy zastosowaniu większego radiatora może sięgać 1,5 A.
Przy małych prądach układ może pracować bez radiatora, ale dla większego obciążenia radiator jest potrzebny. Bez radiatora praktyczny prąd pracy to około 100…150 mA.
Mostek prostowniczy na wejściu zapobiega uszkodzeniu elementów zasilacza przy odwrotnym podłączeniu biegunów zasilania stałego.
Napięcie wtórne transformatora powinno być co najmniej równe wymaganemu napięciu wyjściowemu, a jego wydajność prądowa przynajmniej 1,5 raza większa od zakładanego obciążenia.
Nie. Poprawnie zmontowany moduł po dołączeniu właściwego transformatora lub zasilania DC powinien od razu pracować poprawnie.
Nie. To wersja A, czyli sama płytka PCB. Stabilizator 78xx, mostek prostowniczy, kondensatory, złącza ARK, radiator, transformator lub źródło zasilania i pozostałe elementy trzeba dobrać osobno według wykazu.
