Uniwersalny licznik impulsów z LCD - PCB i mikroprocesor do projektu AVT 1810
- Zlicza impulsy i pokazuje wynik na wyświetlaczu LCD, sprawdzając się w automatyce, modelarstwie i prostych licznikach zdarzeń. Wersja A+ zawiera PCB i zaprogramowany mikrokontroler.
Uniwersalny licznik impulsów z LCD – licznik zdarzeń AVT1810
Układ zlicza impulsy i prezentuje wynik na wyświetlaczu LCD, dzięki czemu sprawdza się jako prosty licznik zdarzeń.
Licznik impulsów z czytelnym odczytem LCD
AVT1810 pozwala zbudować uniwersalny licznik zdarzeń z wyświetlaczem LCD. Układ zlicza impulsy podawane na wejścia P3 i P4, a wynik pokazuje na wyświetlaczu JH17 sterowanym bezpośrednio przez mikrokontroler ATmega32L.
Projekt sprawdza się w automatyce, sprzęcie sportowym, prostych systemach pomiarowych, modelarstwie oraz wszędzie tam, gdzie potrzebne jest zliczanie zwarć, impulsów z czujnika albo sygnałów z elementu optycznego. Licznik pracuje w zakresie 0–1999, a reset można wykonać przyciskiem SW1 lub przez odłączenie zasilania.
Karta techniczna
AVT1810
Uniwersalny licznik impulsów z wyświetlaczem LCD, mikrokontrolerem ATmega32L i wejściem zliczającym reagującym na zwarcie zacisków P3/P4.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | uniwersalny licznik impulsów z LCD |
| Kierunek zliczania | zliczanie impulsów w górę |
| Zakres licznika | 0–1999 impulsów |
| Sygnalizacja przekroczenia zakresu | komunikat HI |
| Mikrokontroler | ATmega32L TQFP44, zaprogramowany w wersji A+ |
| Wyświetlacz | LCD JH17 |
| Wejście zliczające | zaciski P3 i P4, impuls jako jednokrotne zwarcie |
| Reset licznika | przycisk SW1 lub odłączenie zasilania |
| Możliwy element wejściowy | styki mechaniczne lub fototranzystor |
| Zasilanie | 2,7…5,5 V DC |
| Płytka | jednostronna |
| Wymiary płytki PCB | 70×38 mm |

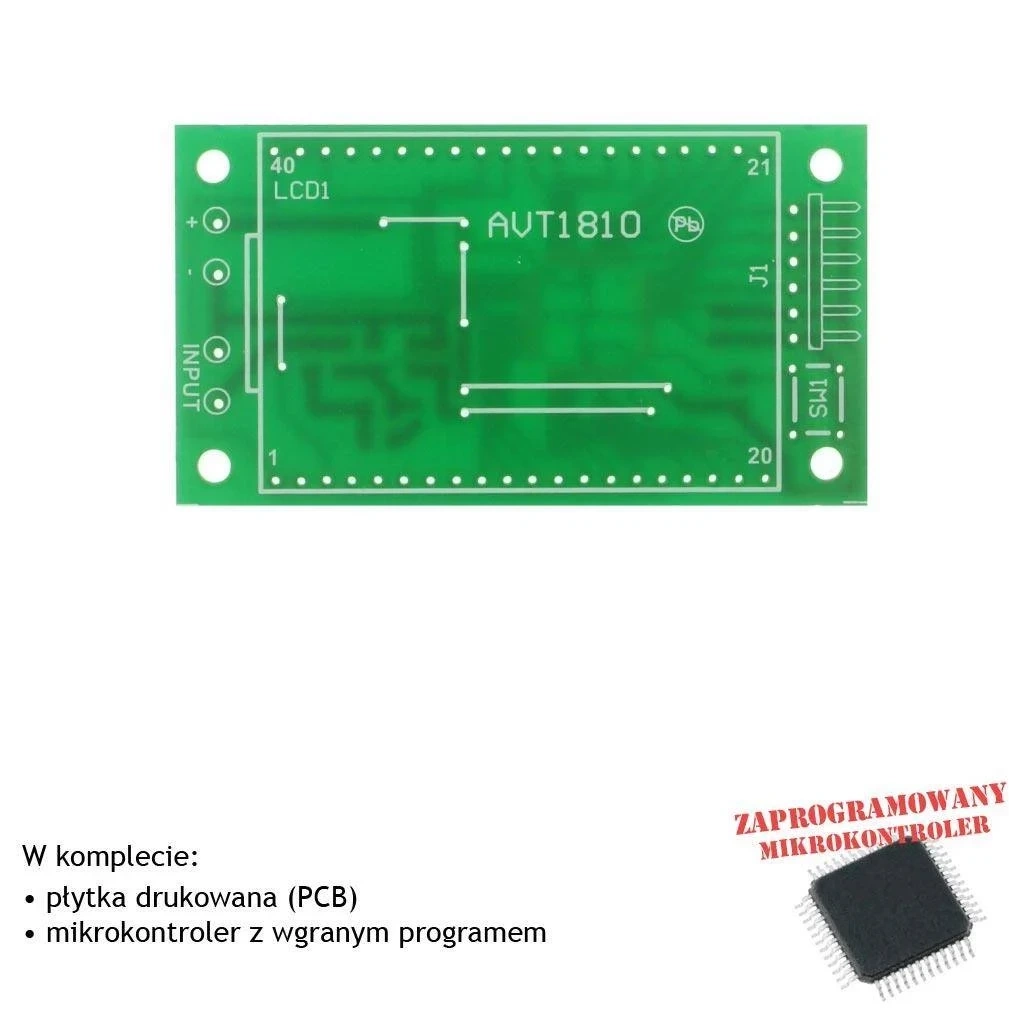

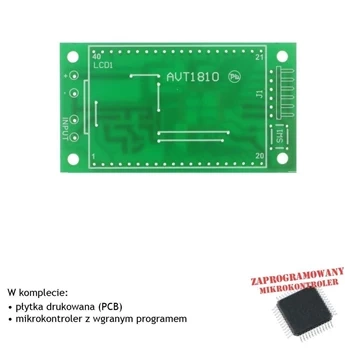

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT1810 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega32L przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 100 kΩ, SMD 1206
- R2-R9: 10 kΩ, SMD 1206
- C1, C4, C5: 100 nF, SMD 1206
- C2, C3: 1 µF, SMD 1206
- T1: BC856
- US1: ATmega32L, TQFP44
- SW1: microswitch
- J1: goldpin 6 pin, kątowy
- LCD1: wyświetlacz JH17
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega32L do podstawowego uruchomienia projektu.
Impuls zliczający powstaje przez jednokrotne zwarcie zacisków P3 i P4. Zamiast styków mechanicznych można zastosować fototranzystor podłączony kolektorem do P3 i emiterem do P4.
Podczas montażu trzeba wykonać pięć zworek z drutu znajdujących się pod wyświetlaczem LCD. Wyświetlacz powinien być ustawiony spoiną z krótszej krawędzi w stronę zacisków SUPPLY i INPUT.
Uwaga: Układ należy zasilać napięciem z zakresu 2,7…5,5 V DC. Przekroczenie dopuszczalnego napięcia zasilania lub nieprawidłowe ustawienie wyświetlacza LCD może doprowadzić do uszkodzenia elementów.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega32L. Pozostałe elementy trzeba skompletować osobno.
Licznik pracuje w zakresie od 0 do 1999 impulsów. Po próbie wyświetlenia większej wartości pojawia się komunikat HI.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Wyświetlacz LCD, rezystory, kondensatory, tranzystor, przycisk, złącze i pozostałe elementy należy dobrać osobno według wykazu.
Licznik można wyzerować w każdej chwili przyciskiem SW1 albo przez odłączenie zasilania.
