Uniwersalny interfejs Ethernet 10BaseT RTL8019AS - PCB do projektu AVT 1443
- Interfejs Ethernet AVT1443 pozwala dodać komunikację sieciową 10BaseT do projektów z mikrokontrolerem. Projekt z RTL8019AS, RJ45, transformatorem separującym i zasilaniem 5 V; wersja A zawiera samą płytkę PCB, elementy osobno.

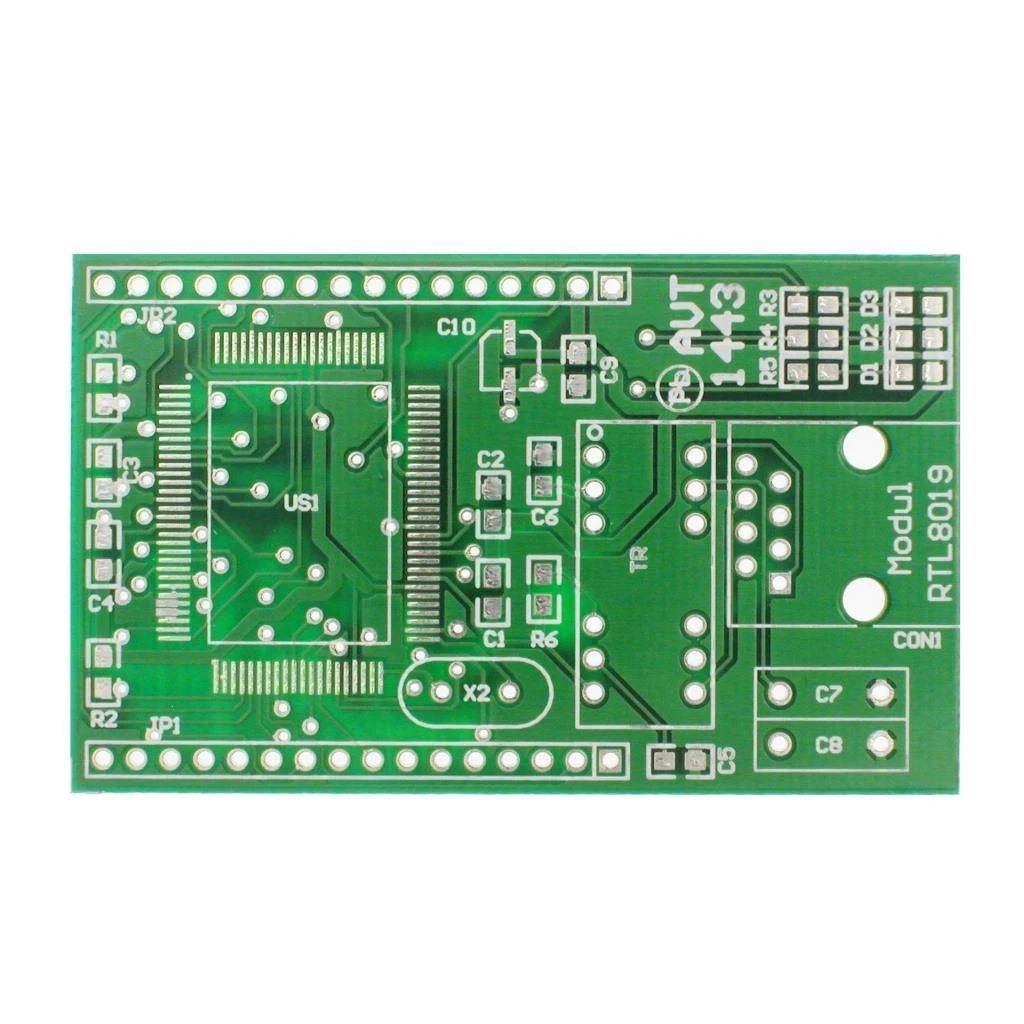

Uniwersalny interfejs Ethernet 10BaseT RTL8019AS – płytka PCB AVT1443
Płytka drukowana do budowy modułu Ethernet 10BaseT dla projektów mikroprocesorowych.
Ethernet dla mikrokontrolera bez projektowania toru sieciowego od zera
AVT1443 A to płytka PCB do wykonania uniwersalnego interfejsu ethernetowego. Projekt pozwala dodać komunikację sieciową do urządzenia mikroprocesorowego, bez konieczności samodzielnego projektowania kompletnego toru Ethernet.
Moduł bazuje na kontrolerze RTL8019AS i współpracuje z siecią Ethernet 10 Mb/s w standardzie 10BaseT. Sygnały potrzebne do połączenia z procesorem są wyprowadzone na złącza JP1 i JP2, a część sieciowa korzysta ze złącza RJ45 oraz transformatora separującego. Dzięki temu płytka może być bazą do sterowników, urządzeń pomiarowych i projektów zdalnego nadzoru.
Karta techniczna
AVT1443
AVT1443 to projekt uniwersalnego interfejsu Ethernet dla układów mikroprocesorowych. Moduł zawiera kontroler sieciowy, złącze RJ45, transformator separujący i wyprowadzenia do połączenia z procesorem sterującym.
| Kod projektu | AVT1443 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | uniwersalny interfejs ethernetowy |
| Zastosowanie | mikroprocesorowe aplikacje sieciowe, pomiary, sterowanie i zdalny nadzór |
| Kontroler sieciowy | RTL8019AS |
| Standard sieci | Ethernet 10BaseT |
| Prędkość transmisji | 10 Mb/s |
| Funkcja modułu | realizacja funkcji warstwy sieciowej i sprzęgnięcie Ethernet z procesorem |
| Bufory kontrolera | 16 kB dla nadawania i odbioru |
| Taktowanie | rezonator kwarcowy 20 MHz |
| Złącze sieciowe | RJ45 |
| Separacja toru Ethernet | transformator 20F001N |
| Złącza procesora | JP1 i JP2, goldpin 16×1 |
| Magistrala danych | SD0…SD7, dwukierunkowa |
| Linie adresowe | A0…A15 |
| Sterowanie magistralą | IOR i IOW |
| Sygnalizacja LED | D1 – połączenie, D2 – odbiór danych, D3 – wysyłanie danych |
| Zasilanie | 5 VDC |
| Montaż | elementy SMD i przewlekane |
| Wymiary płytki PCB | 67×40 mm |
Wersja
AVT1443 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 22 kΩ SMD 0805
- R2: 20 kΩ SMD 0805
- R3…R5: 1 kΩ SMD 0805
- R6: 200 Ω SMD 0805
- C1…C6: 100 nF SMD 0805
- C7, C8: 100 nF, przewlekany, raster 300 mils
- D1: dioda LED zielona SMD 0805
- D2: dioda LED żółta SMD 0805
- D3: dioda LED czerwona SMD 0805
- U1: RTL8019AS
- JP1, JP2: goldpin 16×1
- CON1: gniazdo RJ45
- TR: transformator 20F001N
Notes
Moduł jest przeznaczony do współpracy z procesorem sterującym. Złącza JP1 i JP2 wyprowadzają linie potrzebne do obsługi RTL8019AS, dzięki czemu interfejs można dopasować do różnych mikrokontrolerów i konfiguracji sprzętowych.
Złącze RJ45 pozwala podłączyć moduł do huba lub switcha typowym kablem sieciowym. Diody LED ułatwiają kontrolę stanu połączenia oraz aktywności odbioru i nadawania danych.
Montaż układu RTL8019AS wymaga dużej dokładności, ponieważ jego wyprowadzenia są gęsto ułożone. Po lutowaniu warto dokładnie sprawdzić płytkę pod kątem zwarć między sąsiednimi nóżkami.
Uwaga: przed uruchomieniem sprawdź zasilanie 5 V, zgodność poziomów logicznych z mikrokontrolerem, poprawność połączeń JP1/JP2 oraz lutowanie układu RTL8019AS. Zwarcia przy gęsto rozmieszczonych wyprowadzeniach kontrolera mogą uniemożliwić pracę modułu albo uszkodzić układ.
Najczęściej zadawane pytania
AVT1443 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować uniwersalny interfejs Ethernet 10BaseT do urządzeń opartych na mikrokontrolerze.
Moduł wykorzystuje kontroler RTL8019AS, który realizuje funkcje warstwy sieciowej i umożliwia komunikację Ethernet 10 Mb/s w standardzie 10BaseT.
Tak. Sygnały potrzebne do współpracy z procesorem są wyprowadzone na złącza JP1 i JP2, co pozwala dopasować moduł do różnych układów sterujących.
Najwięcej uwagi wymaga lutowanie układu RTL8019AS w obudowie SMD z gęsto rozmieszczonymi wyprowadzeniami. Po montażu trzeba dokładnie sprawdzić brak zwarć.
