Uniwersalny adapter dla programatora PIC - zlutowany KIT AVT 1614
- Programuj mikrokontrolery PIC w obudowach DIP przed montażem w urządzeniu. AVT1614 C to zlutowany adapter ZIF do programatorów PICkit/ICSP.
Uniwersalny adapter dla programatora PIC - zlutowany AVT1614
Zlutowany adapter ZIF do programowania mikrokontrolerów PIC w obudowach DIP poza układem docelowym.
Zlutowany adapter ZIF dla programatorów PIC ICSP

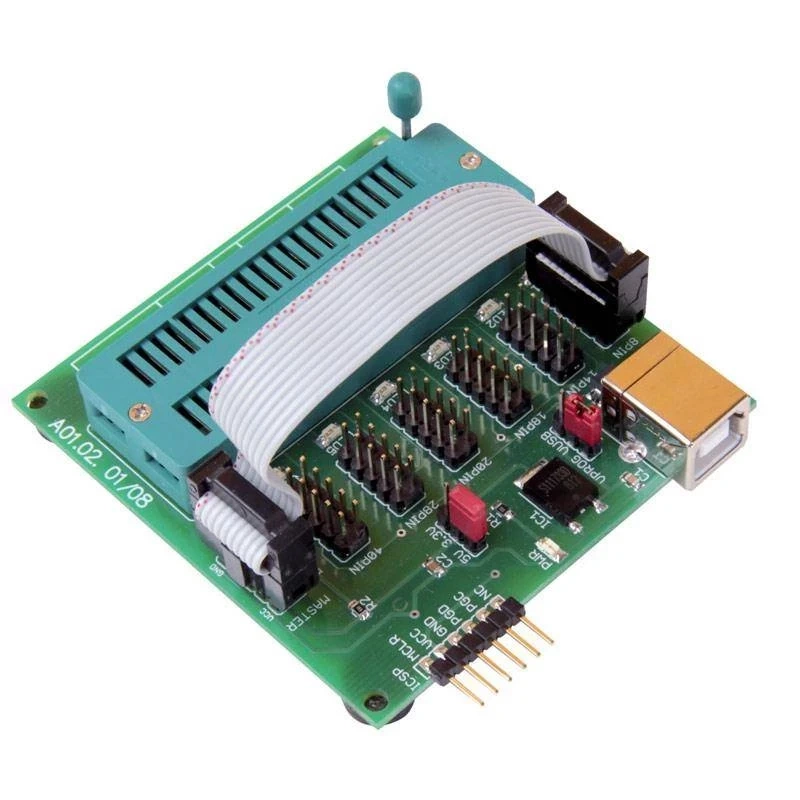

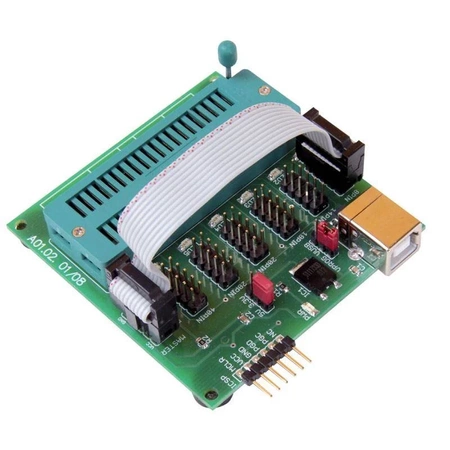

AVT1614 C to zlutowany adapter ułatwiający programowanie mikrokontrolerów PIC w obudowach DIP przed montażem w urządzeniu. Podstawka ZIF skraca czas pracy przy wielu układach, a zestaw złączy pozwala doprowadzić sygnały programujące do obudów DIP od 8 do 40 pinów.
Adapter współpracuje z programatorami ICSP zgodnymi ze standardem PICkit. Zworki pozwalają wybrać źródło zasilania programowanego układu oraz poziom 3,3 V lub 5 V. Wersja C wymaga podłączenia programatora, wyboru właściwego złącza dla obudowy, poprawnego ustawienia napięcia i sprawdzenia zgodności z konkretnym mikrokontrolerem PIC.
Karta techniczna
AVT1614
Zlutowany adapter ZIF dla programatorów PIC ICSP, przeznaczony do programowania mikrokontrolerów PIC w obudowach DIP przed montażem w układzie docelowym.
| Wersja | C – zlutowany układ |
| Funkcja | adapter do programowania mikrokontrolerów PIC poza układem docelowym |
| Obsługiwane obudowy | DIP 8...40 pinów |
| Typ podstawki | ZIF |
| Interfejs programatora | ICSP 6-pin, standard PICkit |
| Zgodne programatory | AVT5279, PICkit-2, PICkit-3 i zgodne |
| Wybór układu | przewód 10-żyłowy między MASTER a złączem 8PIN...40PIN |
| Źródło zasilania programowanego układu | programator ICSP lub port USB |
| Napięcie programowanego układu | 3,3 V lub 5 V, wybierane zworką |
| Sygnalizacja zasilania | dioda LED PWR |
| Sygnalizacja wybranej podstawki | diody LED D1...D6 |
| Płytka PCB | 74×71 mm |
Wersja
AVT1614 C – zlutowany układ. Wersja zawiera zmontowany adapter dla programatorów PIC z podstawką ZIF, złączami, stabilizatorem 3,3 V, sygnalizacją LED, gniazdem USB-B i przewodem połączeniowym. Adapter wymaga podłączenia zewnętrznego programatora ICSP i poprawnej konfiguracji dla wybranego mikrokontrolera.
Notes
Adapter nie jest samodzielnym programatorem. Do pracy wymaga zewnętrznego programatora ICSP, np. AVT5279, PICkit-2, PICkit-3 albo zgodnego interfejsu.
Przed włożeniem mikrokontrolera do podstawki ZIF trzeba sprawdzić ustawienie źródła zasilania, poziom 3,3 V lub 5 V oraz położenie układu względem właściwej sekcji DIP.
Wybór obudowy odbywa się przez podłączenie przewodu 10-żyłowego między złączem MASTER a odpowiednim złączem 8PIN...40PIN. Diody LED D1...D6 pomagają kontrolować wybraną sekcję podstawki.
Zlutowany adapter ułatwia pracę z układami PIC, ale przed programowaniem trzeba sprawdzić pinout konkretnego mikrokontrolera i zgodność sygnałów ICSP z wybranym typem układu.
Uwaga: Przed programowaniem trzeba upewnić się, że wybrane napięcie zasilania, położenie układu w podstawce ZIF i podłączenie przewodu 10-żyłowego odpowiadają konkretnemu mikrokontrolerowi PIC. Błędna konfiguracja może uniemożliwić programowanie albo uszkodzić układ.
Najczęściej zadawane pytania
AVT1614 C to zlutowany adapter dla programatorów PIC z podstawką ZIF, złączami, stabilizatorem 3,3 V, sygnalizacją LED, gniazdem USB-B i przewodem połączeniowym. Do pracy wymaga zewnętrznego programatora ICSP.
Nie. To zlutowany adapter do programatora ICSP. Ułatwia podłączenie układów PIC w obudowie DIP, ale nie zastępuje programatora PICkit ani zgodnego interfejsu.
Adapter jest przeznaczony do mikrokontrolerów PIC w obudowach DIP od 8 do 40 wyprowadzeń. Wybór sekcji odbywa się przez przewód 10-żyłowy między MASTER a odpowiednim złączem.
Tak. Adapter umożliwia wybór napięcia 3,3 V albo 5 V, co pozwala dopasować zasilanie do programowanego mikrokontrolera.
Różne mikrokontrolery PIC mogą mieć inne rozmieszczenie sygnałów programowania i zasilania. Przed programowaniem trzeba upewnić się, że wybrane złącze i położenie układu odpowiadają danemu typowi mikrokontrolera.
