Uniwersalny adapter dla programatora PIC - KIT AVT 1614
- Zbuduj adapter ZIF do programowania mikrokontrolerów PIC DIP 8...40 pinów. AVT1614 B to KIT DIY z PCB, złączami, USB, LED i elementami do lutowania.
Uniwersalny adapter dla programatora PIC - KIT DIY AVT1614
KIT do zbudowania adaptera ZIF dla programatorów PIC ICSP i mikrokontrolerów w obudowach DIP.
Adapter ZIF do samodzielnego montażu

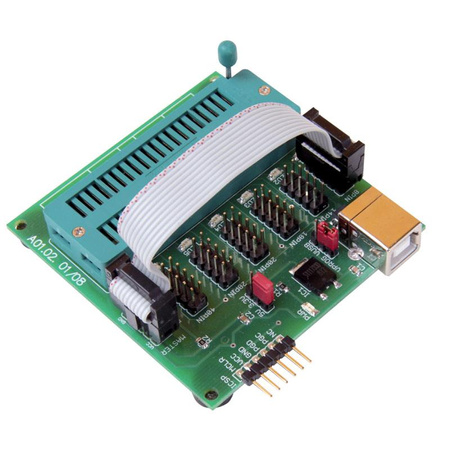

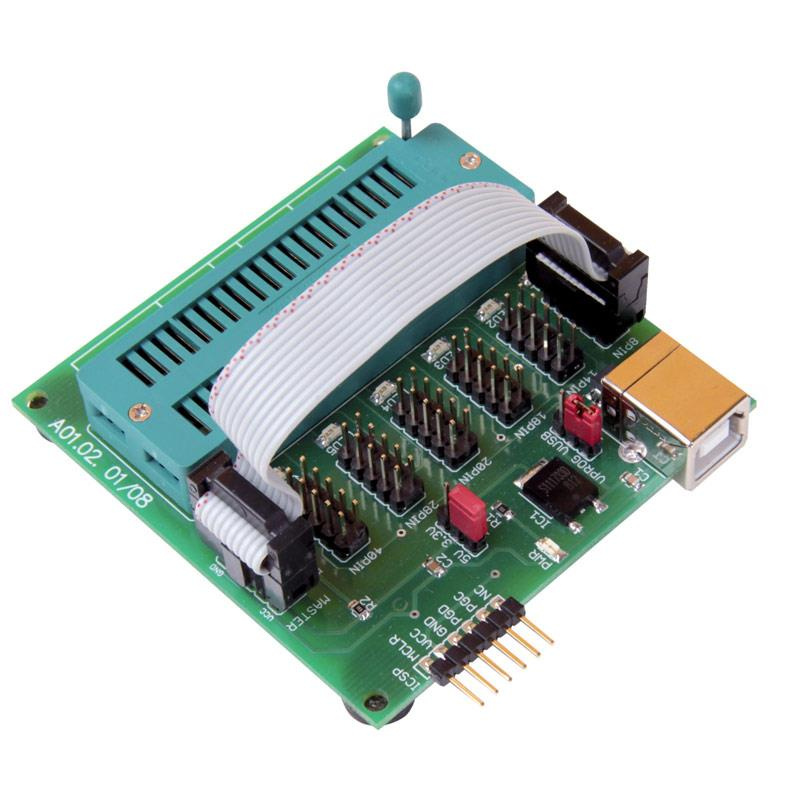

AVT1614 pozwala zbudować wygodny adapter do programowania mikrokontrolerów PIC w obudowach DIP przed montażem w układzie docelowym. Podstawka ZIF ułatwia częstą wymianę układów, a zestaw złączy umożliwia doprowadzenie sygnałów programujących do mikrokontrolerów DIP od 8 do 40 pinów.
Adapter współpracuje z programatorami ICSP zgodnymi ze standardem PICkit. Zasilanie programowanego układu można pobrać z programatora albo z USB, a zworka pozwala wybrać poziom 3,3 V lub 5 V. Wersja B to zestaw KIT z płytką PCB, podstawką ZIF, złączami, elementami SMD, stabilizatorem, diodami LED, przewodem połączeniowym i zworkami do samodzielnego montażu.
Karta techniczna
AVT1614
Uniwersalny adapter ZIF dla programatorów PIC ICSP, przeznaczony do programowania mikrokontrolerów PIC w obudowach DIP przed montażem w układzie docelowym.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | adapter do programowania mikrokontrolerów PIC poza układem docelowym |
| Obsługiwane obudowy | DIP 8...40 pinów |
| Typ podstawki | ZIF |
| Interfejs programatora | ICSP 6-pin, standard PICkit |
| Zgodne programatory | AVT5279, PICkit-2, PICkit-3 i zgodne |
| Wybór układu | przewód 10-żyłowy między MASTER a złączem 8PIN...40PIN |
| Źródło zasilania programowanego układu | programator ICSP lub port USB |
| Napięcie programowanego układu | 3,3 V lub 5 V, wybierane zworką |
| Sygnalizacja zasilania | dioda LED PWR |
| Sygnalizacja wybranej podstawki | diody LED D1...D6 |

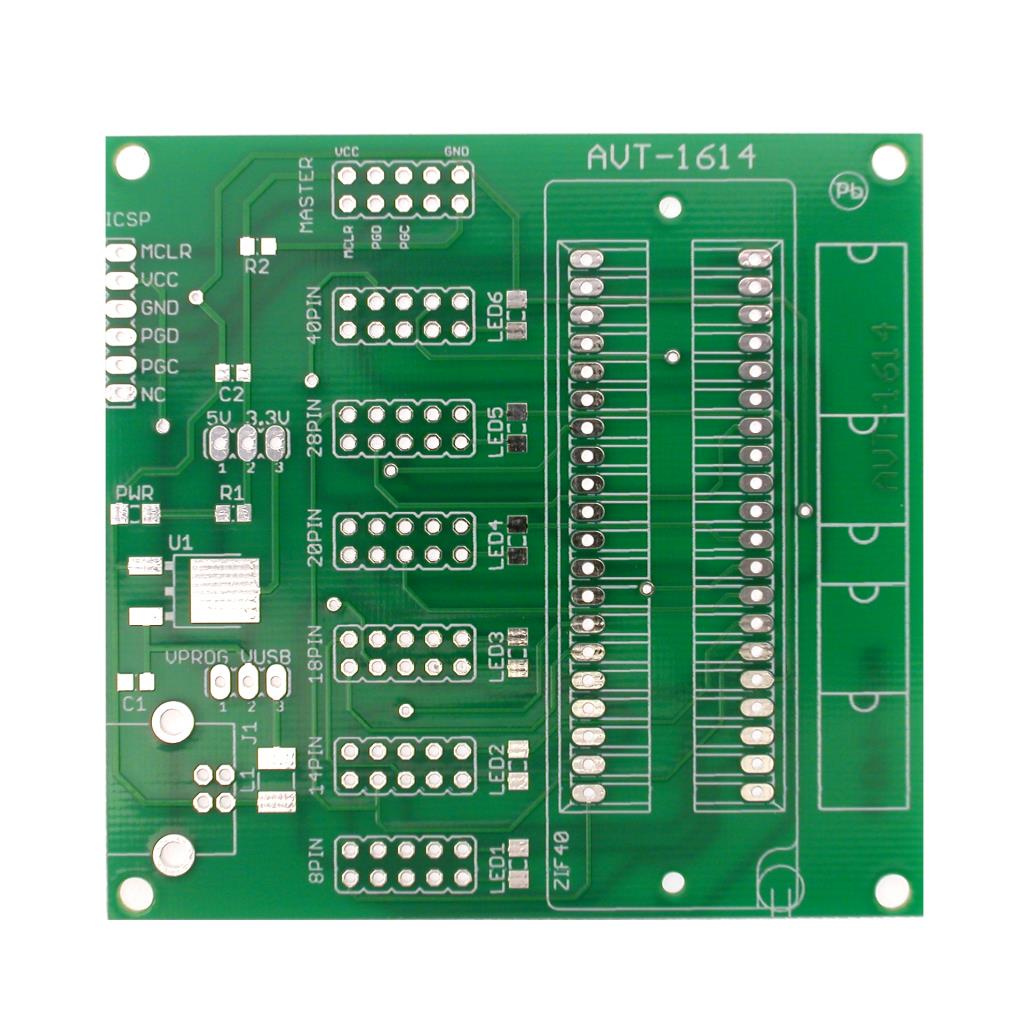

| Płytka PCB | 74×71 mm |
Wersja
AVT1614 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, podstawkę ZIF, złącza, stabilizator LM1117-3V3, diody LED, elementy SMD, zworki i przewód połączeniowy do zlutowania adaptera dla programatorów PIC.
Notes
Adapter nie jest samodzielnym programatorem. Do pracy wymaga zewnętrznego programatora ICSP, np. AVT5279, PICkit-2, PICkit-3 albo zgodnego interfejsu.
Zworka JP1 wybiera sposób zasilania programowanego mikrokontrolera. Przed włożeniem układu do podstawki trzeba sprawdzić ustawienie zasilania oraz zgodność napięcia 3,3 V lub 5 V z programowanym PIC.
Wybór obudowy odbywa się przez podłączenie przewodu 10-żyłowego między złączem MASTER a odpowiednim złączem 8PIN...40PIN. Diody LED D1...D6 pomagają kontrolować wybraną sekcję podstawki.
Ze względu na liczbę złączy i elementów SMD warto montować układ etapami: najpierw elementy niskie, następnie listwy, gniazdo USB i podstawkę ZIF, a na końcu sprawdzić ciągłość połączeń programujących.
Uwaga: Przed programowaniem trzeba upewnić się, że wybrane napięcie zasilania, położenie układu w podstawce ZIF i podłączenie przewodu 10-żyłowego odpowiadają konkretnemu mikrokontrolerowi PIC. Błędna konfiguracja może uniemożliwić programowanie albo uszkodzić układ.
Najczęściej zadawane pytania
AVT1614 B to zestaw KIT z płytką PCB, podstawką ZIF, złączami, stabilizatorem, diodami LED, elementami SMD, zworkami i przewodem połączeniowym do zlutowania adaptera dla programatorów PIC.
Nie. AVT1614 jest adapterem do programatora ICSP. Ułatwia programowanie układów PIC w podstawce ZIF, ale wymaga podłączenia zewnętrznego programatora, np. PICkit lub zgodnego.
Adapter jest przeznaczony do mikrokontrolerów PIC w obudowach DIP od 8 do 40 wyprowadzeń. Wybór sekcji odbywa się przez przewód 10-żyłowy między MASTER a odpowiednim złączem.
Tak. Adapter umożliwia wybór napięcia 3,3 V albo 5 V, co pozwala dopasować zasilanie do programowanego mikrokontrolera.
Podstawka ZIF ułatwia częste wkładanie i wyjmowanie mikrokontrolerów DIP bez wyginania wyprowadzeń i bez zużywania zwykłej podstawki precyzyjnej.
