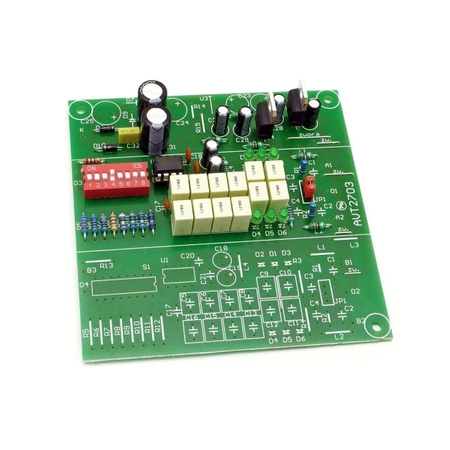

Ultraniskoszumny przedwzmacniacz mikrofonowy mono z SSM2017 - zlutowany KIT AVT 2703
- Ultraniskoszumny przedwzmacniacz mikrofonowy mono AVT2703 z wejściem symetrycznym i możliwością pracy z profesjonalnym mikrofonem dynamicznym lub pojemnościowym. Wersja C to zlutowany układ do montażu w obudowie lub własnym torze audio.
Ultraniskoszumny przedwzmacniacz mikrofonowy mono z SSM2017 – zlutowany AVT2703
Zlutowany przedwzmacniacz mikrofonowy z wejściem symetrycznym, skokową regulacją wzmocnienia i możliwością pracy z profesjonalnymi mikrofonami dynamicznymi oraz pojemnościowymi.
Zlutowany tor mikrofonowy do wejścia liniowego
AVT2703 C to zmontowany ultraniskoszumny przedwzmacniacz mikrofonowy do zastosowań audio, homerecordingu, pomiarów akustycznych i torów wejściowych miksera. Umożliwia podłączenie mikrofonu symetrycznego do wejścia liniowego komputera, rejestratora lub kolejnego stopnia audio, gdy sam sygnał mikrofonowy jest zbyt słaby.
Zlutowany wariant przyspiesza montaż w obudowie lub własnym torze audio. Wejście symetryczne poprawia odporność na zakłócenia, a skokowa regulacja wzmocnienia pozwala dopasować poziom sygnału do mikrofonu i źródła dźwięku. Konfigurację Phantom +48 V należy dobrać do używanego mikrofonu.
Karta techniczna
AVT2703
AVT2703 C to zlutowany ultraniskoszumny przedwzmacniacz mikrofonowy z wejściem symetrycznym i skokowym doborem wzmocnienia.
| Kod projektu | AVT2703 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | ultraniskoszumny przedwzmacniacz mikrofonowy mono |
| Wejście | symetryczne mikrofonowe |
| Wyjście | do wejścia liniowego komputera, miksera lub kolejnego stopnia audio |
| Układ scalony | SSM2017, SSM2019 lub INA217 |
| Regulacja wzmocnienia | skokowa, przełącznik DIP-switch S1 |
| Zakres wzmocnienia | około 1×–2000×, 0–66 dB |
| Zasilanie główne układu | stabilizowane ±12 V z pojedynczego zasilania AC |
| Zasilanie AC dla wersji z Phantom | około 14–16 VAC |
| Zasilanie uproszczone bez Phantom | około 12 VAC |
| Opcjonalne zasilanie mikrofonu | Phantom +48 V |
| Pobór prądu toru audio | do około 15 mA bez zewnętrznego obciążenia |
| Zniekształcenia THD | około 0,01% |

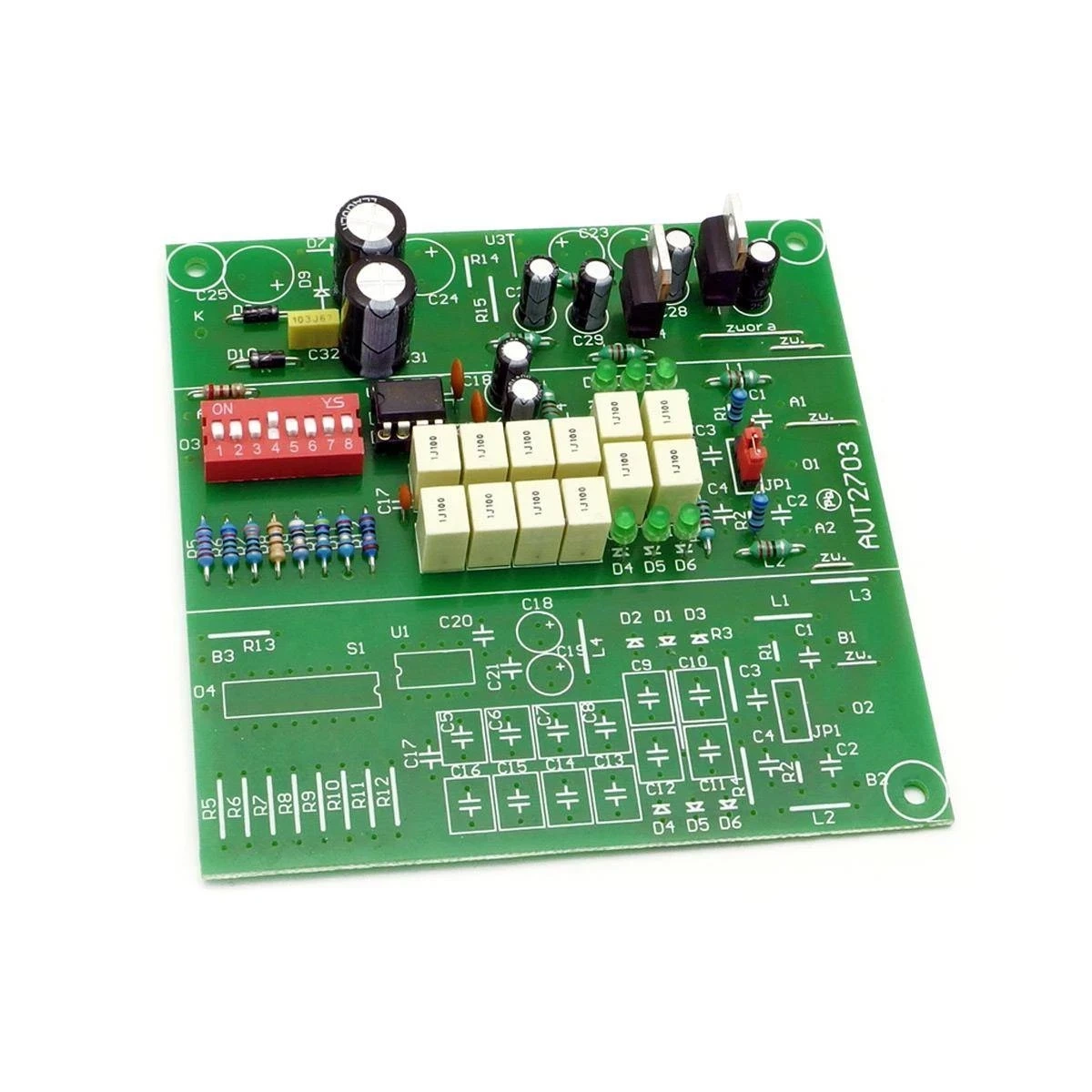

| Uwagi konstrukcyjne | płytka ma miejsce na dwa identyczne tory; typowe wykonanie handlowe dotyczy jednego kanału |
Wersja
AVT2703 C – zlutowany układ. Wersja zawiera zmontowany ultraniskoszumny przedwzmacniacz mikrofonowy, przeznaczony do montażu w obudowie lub własnym torze audio. Konfigurację zasilania, wejścia symetrycznego oraz Phantom +48 V należy dopasować do używanego mikrofonu.
Notes
Wzmocnienie ustawia się przełącznikiem S1. Im mniejsza rezystancja dołączona między wyprowadzenia regulacji wzmocnienia układu U1, tym większe wzmocnienie. Do regulacji nie należy stosować typowego potencjometru węglowego, ponieważ jego szumy mogą pogorszyć parametry przedwzmacniacza.
Wersja z Phantom +48 V wymaga zasilania AC około 14–16 V. Gdy zasilanie Phantom nie jest potrzebne, można uprościć układ i zasilać tor audio z małego zasilacza AC około 12 V, uzyskując stabilizowane napięcie ±12 V.
Przedwzmacniacz warto umieścić w metalowej obudowie połączonej z masą. Ekranowanie jest szczególnie ważne przy bardzo dużym wzmocnieniu mikrofonowym i pracy w pobliżu komputera, zasilaczy impulsowych lub silnych źródeł zakłóceń radiowych.
Uwaga: zasilanie Phantom +48 V należy włączać tylko wtedy, gdy podłączony mikrofon tego wymaga. Przed podłączeniem mikrofonu sprawdź konfigurację JP1, poprawność zasilania, polaryzację kondensatorów i połączenia wejścia symetrycznego, aby uniknąć trzasków, przesterowania lub uszkodzenia sprzętu.
Najczęściej zadawane pytania
AVT2703 C to zlutowany ultraniskoszumny przedwzmacniacz mikrofonowy. Wymaga podłączenia zasilania, wejścia symetrycznego, wyjścia audio i odpowiedniego ustawienia wzmocnienia.
Moduł wzmacnia bardzo mały sygnał z mikrofonu symetrycznego do poziomu wygodnego dla wejścia liniowego komputera, miksera, rejestratora lub kolejnego stopnia toru audio.
Do prostych mikrofonów elektretowych i niesymetrycznych źródeł sygnału zwykle wystarcza prostszy przedwzmacniacz. AVT2703 najlepiej wykorzystać z mikrofonem dynamicznym lub pojemnościowym o wyjściu symetrycznym.
Wzmocnienie ustawia się przełącznikiem DIP-switch S1. Najlepiej dobrać je tak, aby sygnał był wystarczająco mocny, ale nie powodował przesterowania nawet przy najgłośniejszych dźwiękach z mikrofonu.
Nie zawsze. Phantom 48 V jest potrzebny do wielu profesjonalnych mikrofonów pojemnościowych. Przy mikrofonach dynamicznych można pracować bez tej funkcji, zachowując tor ±12 V.
Metalowa obudowa połączona z masą działa jak ekran. Przy dużym wzmocnieniu mikrofonowym ogranicza ryzyko brumu, zakłóceń radiowych i szumów zbieranych przez przewody wejściowe.
