Ultraniskoszumny przedwzmacniacz mikrofonowy mono z SSM2017 - PCB do projektu AVT 2703
- Ultraniskoszumny przedwzmacniacz mikrofonowy mono AVT2703 z wejściem symetrycznym i możliwością pracy z profesjonalnym mikrofonem dynamicznym lub pojemnościowym. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

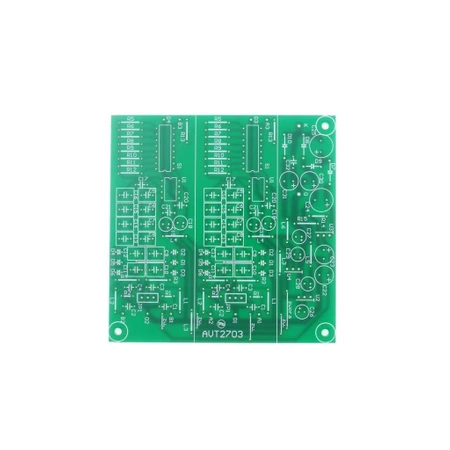

Ultraniskoszumny przedwzmacniacz mikrofonowy mono z SSM2017 – płytka PCB AVT2703
Płytka drukowana do budowy wysokiej klasy przedwzmacniacza mikrofonowego z wejściem symetrycznym, skokową regulacją wzmocnienia i możliwością pracy z profesjonalnymi mikrofonami dynamicznymi oraz pojemnościowymi.
Profesjonalny poziom sygnału z mikrofonu do wejścia liniowego
AVT2703 to ultraniskoszumny przedwzmacniacz mikrofonowy do zastosowań audio, homerecordingu, pomiarów akustycznych i torów wejściowych miksera. Umożliwia podłączenie mikrofonu symetrycznego do wejścia liniowego komputera, rejestratora lub kolejnego stopnia audio, gdy sam sygnał mikrofonowy jest zbyt słaby.
Wejście symetryczne poprawia odporność na zakłócenia, a skokowa regulacja wzmocnienia pozwala dopasować poziom sygnału do mikrofonu i źródła dźwięku bez stosowania szumiącego potencjometru w torze wzmocnienia. Układ może współpracować z mikrofonami dynamicznymi oraz pojemnościowymi, także z zasilaniem Phantom 48 V po skompletowaniu odpowiednich elementów zasilacza.
Karta techniczna
AVT2703
AVT2703 to ultraniskoszumny przedwzmacniacz mikrofonowy z wejściem symetrycznym i skokowym doborem wzmocnienia.
| Kod projektu | AVT2703 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | ultraniskoszumny przedwzmacniacz mikrofonowy mono |
| Wejście | symetryczne mikrofonowe |
| Wyjście | do wejścia liniowego komputera, miksera lub kolejnego stopnia audio |
| Układ scalony | SSM2017, SSM2019 lub INA217 |
| Regulacja wzmocnienia | skokowa, przełącznik DIP-switch S1 |
| Zakres wzmocnienia | około 1×–2000×, 0–66 dB |
| Zasilanie główne układu | stabilizowane ±12 V z pojedynczego zasilania AC |
| Zasilanie AC dla wersji z Phantom | około 14–16 VAC |
| Zasilanie uproszczone bez Phantom | około 12 VAC |
| Opcjonalne zasilanie mikrofonu | Phantom +48 V |
| Pobór prądu toru audio | do około 15 mA bez zewnętrznego obciążenia |
| Zniekształcenia THD | około 0,01% |

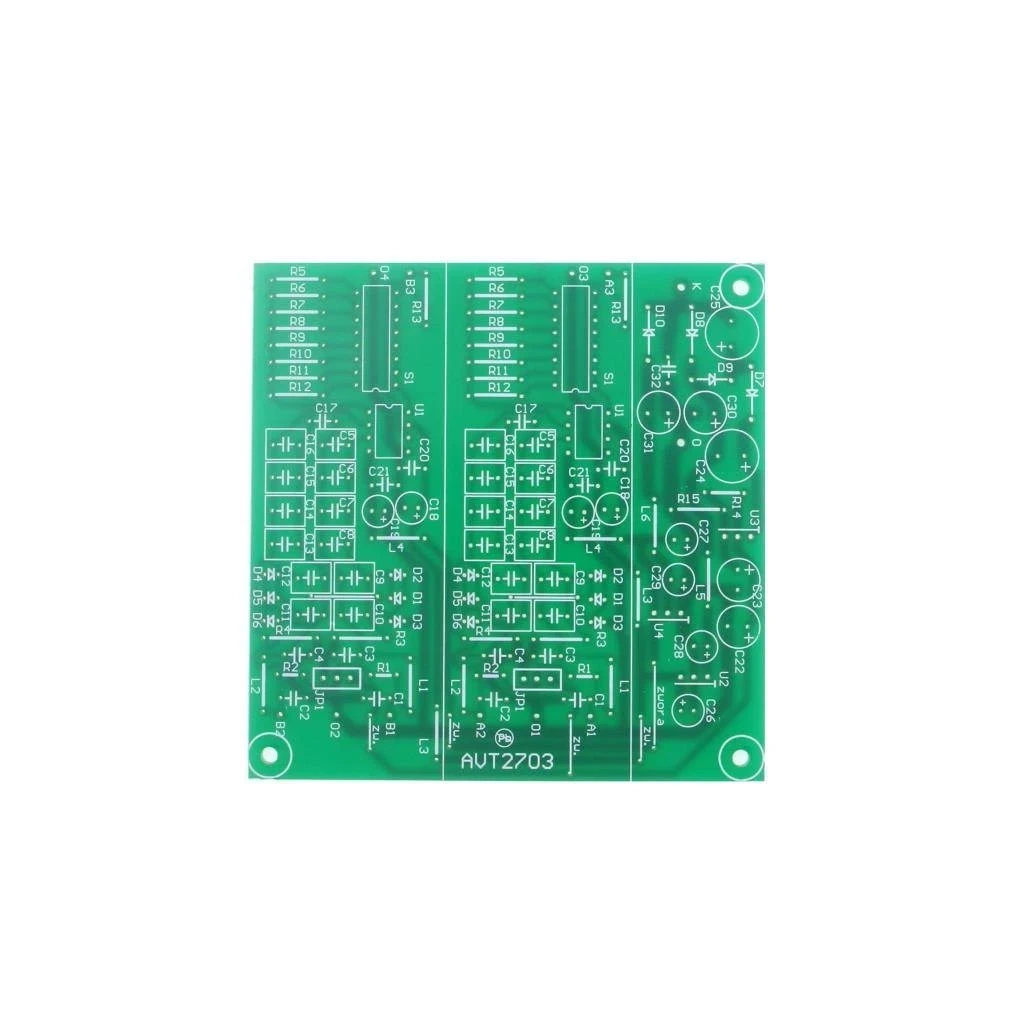

| Uwagi konstrukcyjne | płytka ma miejsce na dwa identyczne tory; typowe wykonanie handlowe dotyczy jednego kanału |
Wersja
AVT2703 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Wykaz obejmuje elementy projektu, przy czym pełny zasilacz Phantom +48 V wymaga skompletowania dodatkowych podzespołów zgodnie z potrzebną konfiguracją.
Wykaz elementów
- R1, R2: 6,81 kΩ 1%
- R3, R4: 10 kΩ 1%
- R5: 1,27 kΩ 1%
- R6: 649 Ω 1%
- R7: 324 Ω 1%
- R8: 158 kΩ 1%
- R9: 80,6 Ω 1%
- R10: 40,2 Ω 1%
- R11: 20 Ω 1%
- R12: 10 Ω 1%
- R13: 220 Ω
- R14: 301 Ω 1%
- R15: 11,3 kΩ
- C1, C2, C3, C4: dobierane według filtru wejściowego
- C32: 10 nF
- C5–C16: 1 µF MKT
- C17: 1 nF ceramiczny
- C18, C19: 10 µF / 25 V
- C20, C21: 100 nF ceramiczny
- C22, C23: 22 µF / 63 V
- C24, C25: 470 µF / 63 V
- C26–C29: 22 µF / 25 V
- C30, C31: 1000 µF / 25 V
- D1–D6: LED zielona 3 mm
- D7–D10: 1N4001
- U1: SSM2017, SSM2019 lub INA217
- U2: 7812
- U3: LM317
- U4: 7912
- JP1: jumper × 3
- L1, L2, L5, L6: 22 µH
- L3, L4: 22 µH
- S1: DIP-switch × 8
- Podstawka precyzyjna 8-pin
Notes
Wzmocnienie ustawia się przełącznikiem S1. Im mniejsza rezystancja dołączona między wyprowadzenia regulacji wzmocnienia układu U1, tym większe wzmocnienie. Do regulacji nie należy stosować typowego potencjometru węglowego, ponieważ jego szumy mogą pogorszyć parametry przedwzmacniacza.
Wersja z Phantom +48 V wymaga zasilania AC około 14–16 V. Gdy zasilanie Phantom nie jest potrzebne, można uprościć układ i zasilać tor audio z małego zasilacza AC około 12 V, uzyskując stabilizowane napięcie ±12 V.
Przedwzmacniacz warto umieścić w metalowej obudowie połączonej z masą. Ekranowanie jest szczególnie ważne przy bardzo dużym wzmocnieniu mikrofonowym i pracy w pobliżu komputera, zasilaczy impulsowych lub silnych źródeł zakłóceń radiowych.
Uwaga: zasilanie Phantom +48 V należy włączać tylko wtedy, gdy podłączony mikrofon tego wymaga. Przed podłączeniem mikrofonu sprawdź konfigurację JP1, poprawność zasilania, polaryzację kondensatorów i połączenia wejścia symetrycznego, aby uniknąć trzasków, przesterowania lub uszkodzenia sprzętu.
Najczęściej zadawane pytania
AVT2703 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Moduł wzmacnia bardzo mały sygnał z mikrofonu symetrycznego do poziomu wygodnego dla wejścia liniowego komputera, miksera, rejestratora lub kolejnego stopnia toru audio.
Do prostych mikrofonów elektretowych i niesymetrycznych źródeł sygnału zwykle wystarcza prostszy przedwzmacniacz. AVT2703 najlepiej wykorzystać z mikrofonem dynamicznym lub pojemnościowym o wyjściu symetrycznym.
Wzmocnienie ustawia się przełącznikiem DIP-switch S1. Najlepiej dobrać je tak, aby sygnał był wystarczająco mocny, ale nie powodował przesterowania nawet przy najgłośniejszych dźwiękach z mikrofonu.
Nie zawsze. Phantom 48 V jest potrzebny do wielu profesjonalnych mikrofonów pojemnościowych. Przy mikrofonach dynamicznych można pracować bez tej części zasilacza, zachowując tor ±12 V.
Metalowa obudowa połączona z masą działa jak ekran. Przy dużym wzmocnieniu mikrofonowym ogranicza ryzyko brumu, zakłóceń radiowych i szumów zbieranych przez przewody wejściowe.
