Ultraniskoszumny przedwzmacniacz mikrofonowy mono z SSM2017 - KIT AVT 2703
- Ultraniskoszumny przedwzmacniacz mikrofonowy mono AVT2703 z wejściem symetrycznym i możliwością pracy z profesjonalnym mikrofonem dynamicznym lub pojemnościowym. Wersja B to KIT z płytką PCB i elementami do lutowania jednego kanału wzmacniacza.

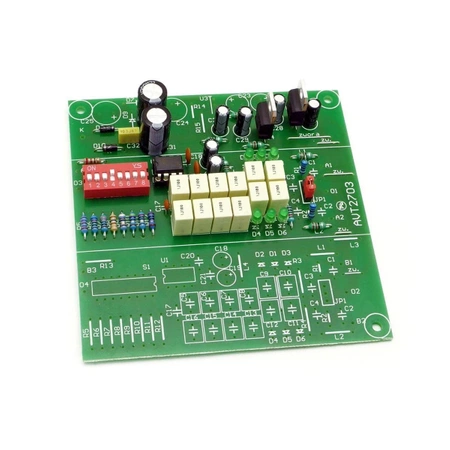

Ultraniskoszumny przedwzmacniacz mikrofonowy mono z SSM2017 – zestaw KIT AVT2703
Zestaw elementów do budowy wysokiej klasy przedwzmacniacza mikrofonowego z wejściem symetrycznym, skokową regulacją wzmocnienia i możliwością pracy z profesjonalnymi mikrofonami dynamicznymi oraz pojemnościowymi.
Profesjonalny poziom sygnału z mikrofonu do wejścia liniowego
AVT2703 to ultraniskoszumny przedwzmacniacz mikrofonowy do zastosowań audio, homerecordingu, pomiarów akustycznych i torów wejściowych miksera. Umożliwia podłączenie mikrofonu symetrycznego do wejścia liniowego komputera, rejestratora lub kolejnego stopnia audio, gdy sam sygnał mikrofonowy jest zbyt słaby.

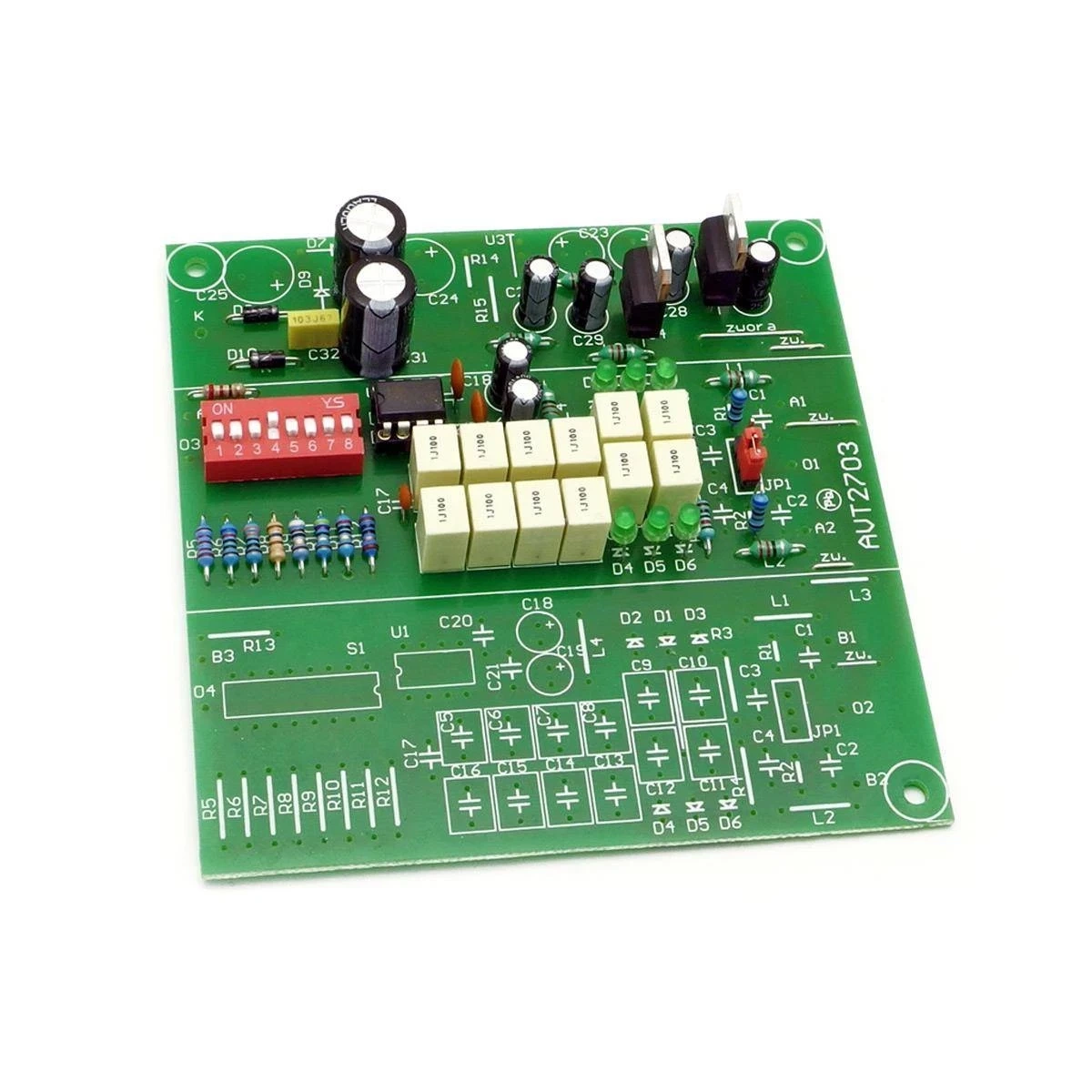

Wersja KIT zawiera płytkę PCB oraz elementy do zlutowania jednego kanału przedwzmacniacza. Wejście symetryczne poprawia odporność na zakłócenia, a skokowa regulacja wzmocnienia pozwala dopasować poziom sygnału do mikrofonu i źródła dźwięku bez stosowania szumiącego potencjometru w torze wzmocnienia.
Karta techniczna
AVT2703
AVT2703 to ultraniskoszumny przedwzmacniacz mikrofonowy z wejściem symetrycznym i skokowym doborem wzmocnienia.
| Kod projektu | AVT2703 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Zawartość wariantu | płytka PCB + elementy do montażu jednego kanału wzmacniacza |
| Typ układu | ultraniskoszumny przedwzmacniacz mikrofonowy mono |
| Wejście | symetryczne mikrofonowe |
| Wyjście | do wejścia liniowego komputera, miksera lub kolejnego stopnia audio |
| Układ scalony | SSM2017, SSM2019 lub INA217 |
| Regulacja wzmocnienia | skokowa, przełącznik DIP-switch S1 |
| Zakres wzmocnienia | około 1×–2000×, 0–66 dB |
| Zasilanie główne układu | stabilizowane ±12 V z pojedynczego zasilania AC |
| Zasilanie AC dla wersji z Phantom | około 14–16 VAC |
| Zasilanie uproszczone bez Phantom | około 12 VAC |
| Opcjonalne zasilanie mikrofonu | Phantom +48 V |
| Pobór prądu toru audio | do około 15 mA bez zewnętrznego obciążenia |
| Zniekształcenia THD | około 0,01% |

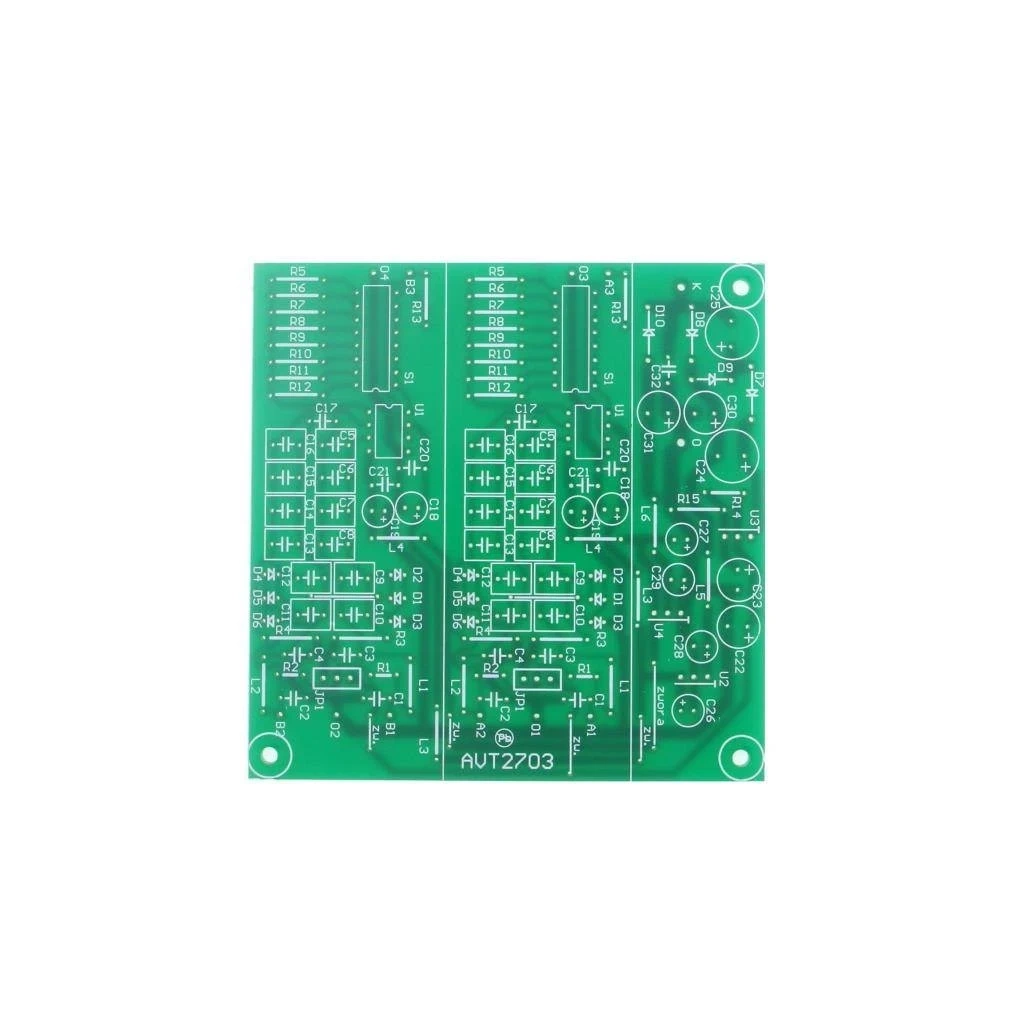

| Uwagi konstrukcyjne | płytka ma miejsce na dwa identyczne tory; typowe wykonanie handlowe dotyczy jednego kanału |
Wersja
AVT2703 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz elementy do zlutowania jednego kanału ultraniskoszumnego przedwzmacniacza mikrofonowego. Pełna konfiguracja z zasilaniem Phantom +48 V wymaga skompletowania zgodnych elementów zasilacza i właściwego ustawienia połączeń.
Notes
Wzmocnienie ustawia się przełącznikiem S1. Im mniejsza rezystancja dołączona między wyprowadzenia regulacji wzmocnienia układu U1, tym większe wzmocnienie. Do regulacji nie należy stosować typowego potencjometru węglowego, ponieważ jego szumy mogą pogorszyć parametry przedwzmacniacza.
Wersja z Phantom +48 V wymaga zasilania AC około 14–16 V. Gdy zasilanie Phantom nie jest potrzebne, można uprościć układ i zasilać tor audio z małego zasilacza AC około 12 V, uzyskując stabilizowane napięcie ±12 V.
Przedwzmacniacz warto umieścić w metalowej obudowie połączonej z masą. Ekranowanie jest szczególnie ważne przy bardzo dużym wzmocnieniu mikrofonowym i pracy w pobliżu komputera, zasilaczy impulsowych lub silnych źródeł zakłóceń radiowych.
Uwaga: zasilanie Phantom +48 V należy włączać tylko wtedy, gdy podłączony mikrofon tego wymaga. Przed podłączeniem mikrofonu sprawdź konfigurację JP1, poprawność zasilania, polaryzację kondensatorów i połączenia wejścia symetrycznego, aby uniknąć trzasków, przesterowania lub uszkodzenia sprzętu.
Najczęściej zadawane pytania
AVT2703 B to zestaw KIT z płytką PCB oraz elementami do samodzielnego montażu jednego kanału ultraniskoszumnego przedwzmacniacza mikrofonowego.
Moduł wzmacnia bardzo mały sygnał z mikrofonu symetrycznego do poziomu wygodnego dla wejścia liniowego komputera, miksera, rejestratora lub kolejnego stopnia toru audio.
Do prostych mikrofonów elektretowych i niesymetrycznych źródeł sygnału zwykle wystarcza prostszy przedwzmacniacz. AVT2703 najlepiej wykorzystać z mikrofonem dynamicznym lub pojemnościowym o wyjściu symetrycznym.
Wzmocnienie ustawia się przełącznikiem DIP-switch S1. Najlepiej dobrać je tak, aby sygnał był wystarczająco mocny, ale nie powodował przesterowania nawet przy najgłośniejszych dźwiękach z mikrofonu.
Nie zawsze. Phantom 48 V jest potrzebny do wielu profesjonalnych mikrofonów pojemnościowych. Przy mikrofonach dynamicznych można pracować bez tej części zasilacza, zachowując tor ±12 V.
Metalowa obudowa połączona z masą działa jak ekran. Przy dużym wzmocnieniu mikrofonowym ogranicza ryzyko brumu, zakłóceń radiowych i szumów zbieranych przez przewody wejściowe.
