Tyrystor TYN612RG — element sterowany jednokierunkowo

Tyrystor przewodzi prąd w jednym kierunku i pozostaje w stanie przewodzenia do chwili, gdy prąd anodowy spadnie poniżej wartości podtrzymania. Element pracuje przy napięciu do 600 V i prądzie do 12 A.

Prąd bramki 20 mA wystarcza do wyzwolenia. Wartość ta określa wymagania wobec układu sterującego.

Specyfikacja techniczna

• typ: tyrystor (SCR)
• oznaczenie: TYN612RG
• napięcie blokowania: 600 V
• prąd przewodzenia: 12 A
• prąd bramki IGT: 20 mA

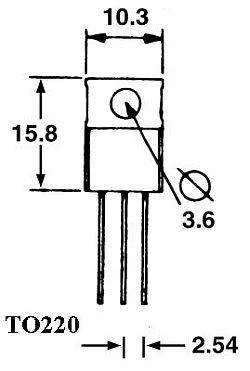

• obudowa: TO-220
• montaż: przewlekany (THT)

Gdzie się sprawdzi

• prostowniki sterowane i regulatory mocy DC
• układy zapłonowe i wyzwalacze
• zabezpieczenia przepięciowe typu crowbar
• ładowarki i układy sterowania prądem

W obwodzie prądu przemiennego tyrystor wyłącza się samoczynnie przy przejściu przez zero. W obwodzie stałoprądowym potrzebny jest układ gaszący, bo raz wyzwolony element pozostaje otwarty.
