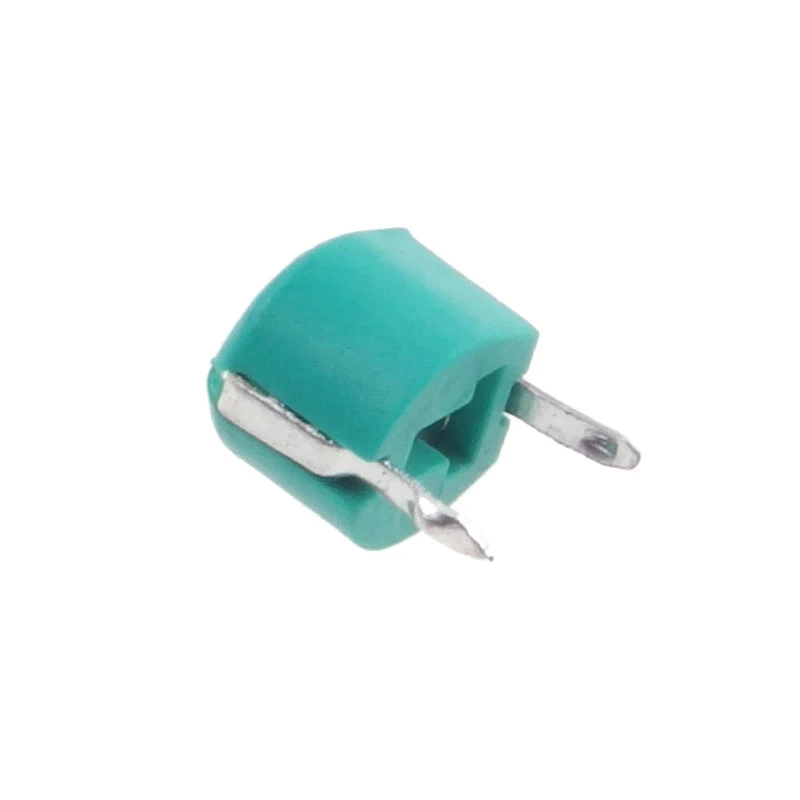

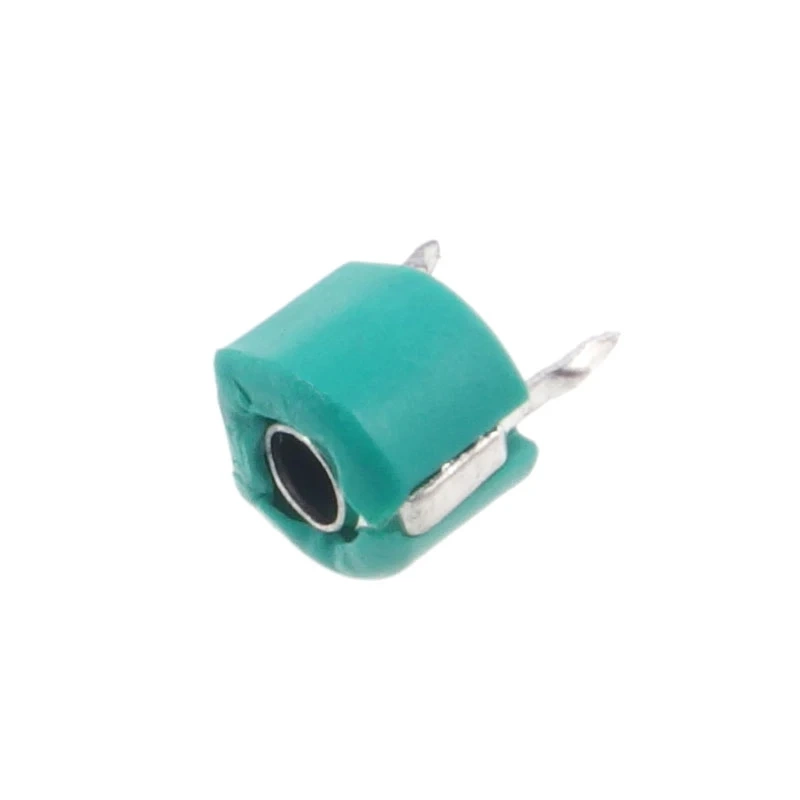

Trymer ceramiczny 5,5–30 pF w obudowie zabudowanej

Trymer ceramiczny to kondensator o pojemności regulowanej w zakresie 5,5–30 pF, ustawianej wkrętakiem przez obrót wirnika. Służy do dostrojenia obwodu rezonansowego po zmontowaniu układu, gdy rozrzut pojemności elementów stałych i pojemności montażowe przesuwają częstotliwość pracy.

Obudowa zabudowana chroni elektrody przed kurzem i wilgocią, a kolor zielony koduje zakres pojemności — to standard ułatwiający rozpoznanie elementu bez pomiaru. Rozstaw wyprowadzeń wynosi 6 mm.

Specyfikacja techniczna

• typ: trymer ceramiczny, zabudowany
• zakres pojemności: 5,5–30 pF
• kolor obudowy: zielony
• rozstaw wyprowadzeń: 6 mm
• regulacja: wkrętakiem, obrót wirnika
• montaż: przewlekany (THT)

Gdzie się sprawdzi

• obwody rezonansowe — strojenie częstotliwości pracy
• odbiorniki i nadajniki radiowe małej mocy
• generatory kwarcowe — korekta częstotliwości
• filtry i układy dopasowania anteny

Trymer stroi się wkrętakiem z tworzywa — metalowy wprowadza własną pojemność i przesuwa punkt pracy, który wraca po odjęciu narzędzia. Regulacja ma ograniczoną liczbę cykli, więc nie służy do bieżącej zmiany nastawy.
