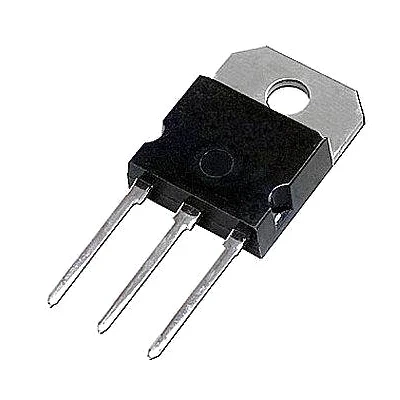

Triak BTA26-800B do sterowania obciążeniami prądu przemiennego

Triak przewodzi prąd w obu kierunkach, dzięki czemu steruje obciążeniem prądu przemiennego bez prostownika. Element pracuje przy napięciu do 800 V i prądzie do 26 A.

Prąd bramki 25 mA określa, ile potrzeba do wyzwolenia. Wartość ta decyduje o doborze układu sterującego — przy niższym prądzie wystarczy transoptor, przy wyższym potrzebny jest wzmacniacz. Izolowana obudowa pozwala przykręcić element do radiatora bez podkładki izolacyjnej.

Specyfikacja techniczna

• typ: triak
• oznaczenie: BTA26-800B
• napięcie blokowania: 800 V
• prąd przewodzenia: 26 A
• prąd bramki IGT: 25 mA

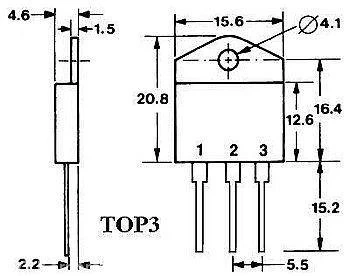

• obudowa: TOP-3, izolowana
• montaż: przewlekany (THT)

Gdzie się sprawdzi

• regulatory mocy i ściemniacze oświetlenia
• sterowniki grzałek i regulatory temperatury
• układy automatyki — załączanie odbiorników AC
• sterowanie silnikami prądu przemiennego

Przy obciążeniach indukcyjnych triak wymaga układu tłumiącego RC równolegle do zacisków — bez niego szybkie zmiany napięcia mogą go samoczynnie wyzwolić. Przy pracy ciągłej blisko prądu znamionowego potrzebny jest radiator.
