Triak BT138-600 do sterowania obciążeniami prądu przemiennego

Triak przewodzi prąd w obu kierunkach, dzięki czemu steruje obciążeniem prądu przemiennego bez prostownika. Element pracuje przy napięciu do 600 V i prądzie do 12 A.

Prąd bramki 35–100 mA określa, ile potrzeba do wyzwolenia. Wartość ta decyduje o doborze układu sterującego — przy niższym prądzie wystarczy transoptor, przy wyższym potrzebny jest wzmacniacz. Metalowa podstawa obudowy jest połączona z jednym z wyprowadzeń, więc przy montażu na radiatorze potrzebna jest podkładka izolacyjna.

Specyfikacja techniczna

• typ: triak
• oznaczenie: BT138-600
• napięcie blokowania: 600 V
• prąd przewodzenia: 12 A
• prąd bramki IGT: 35–100 mA

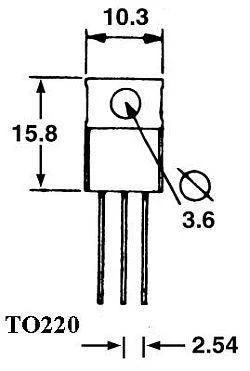

• obudowa: TO-220
• montaż: przewlekany (THT)

Gdzie się sprawdzi

• regulatory mocy i ściemniacze oświetlenia
• sterowniki grzałek i regulatory temperatury
• układy automatyki — załączanie odbiorników AC
• sterowanie silnikami prądu przemiennego

Przy obciążeniach indukcyjnych triak wymaga układu tłumiącego RC równolegle do zacisków — bez niego szybkie zmiany napięcia mogą go samoczynnie wyzwolić. Przy pracy ciągłej blisko prądu znamionowego potrzebny jest radiator.
