Co zawiera wersja AVT3027 A+?
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny2313. Pozostałe elementy trzeba skompletować osobno.
Trawiarka do płytek PCB z termostatem - PCB i mikroprocesor do projektu AVT 3027
- Ułatwia domowe trawienie płytek PCB dzięki podgrzewaniu i kontroli temperatury kąpieli. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler.
Trawiarka do płytek PCB – sterownik termostatu AVT3027
Układ steruje podgrzewaniem trawiarki i pomaga utrzymać temperaturę potrzebną do wykonywania płytek drukowanych metodą domową.
Termostat do trawiarki PCB z cyfrowym pomiarem temperatury
AVT3027 pozwala wykonać sterownik trawiarki do płytek drukowanych. Układ mierzy temperaturę czujnikiem DS18B20, prezentuje wynik na wyświetlaczu LCD 2×16 i steruje przekaźnikiem załączającym grzałkę.

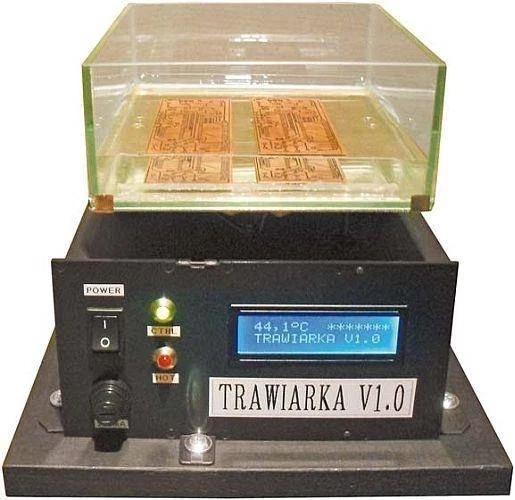

Projekt sprawdza się przy budowie warsztatowej trawiarki do laminatu PCB, w której podgrzewana płyta wspomaga utrzymanie odpowiedniej temperatury kąpieli trawiącej. Sterownik może być wykorzystany także jako baza do innych prostych układów termostatu z wyświetlaczem LCD.
Cyfrowy pomiar temperatury czujnik DS18B20 mierzy temperaturę płyty grzejnej
Sterowanie grzałką przekaźnik załącza układ podgrzewania trawiarki
Płytka PCB 80×35 mm wersja A+ zawiera PCB i zaprogramowany mikrokontroler
Karta techniczna
AVT3027
Sterownik trawiarki PCB z mikrokontrolerem ATtiny2313, cyfrowym czujnikiem DS18B20, wyświetlaczem LCD i przekaźnikiem załączającym grzałkę.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | sterownik trawiarki PCB / termostat |
| Mikrokontroler | ATtiny2313, zaprogramowany w wersji A+ |
| Czujnik temperatury | DS18B20 |
| Wyświetlacz | LCD 2×16, zgodny z HD44780 |
| Element wykonawczy | przekaźnik 12 V Relpol RSM957 lub Omron G5V-1 |
| Tranzystor sterujący przekaźnikiem | BC547B |
| Stabilizator napięcia | LM78L05 |
| Zasilanie sterownika | zasilacz 12 V / 100 mA |
| Grzałka opisana w projekcie | 4 rezystory ceramiczne 220 Ω / 17 W |
| Moc grzania z przykładu | około 60 W |
| Silnik kołyski z przykładu | asynchroniczny z przekładnią, około 10 obr./min lub więcej |
| Bezpiecznik | 200 mA z gniazdem SP-7 |
| Wyłącznik | 230 V / 2 A |
| Program | Bascom AVR |
| Wymiary płytki PCB | 80×35 mm |

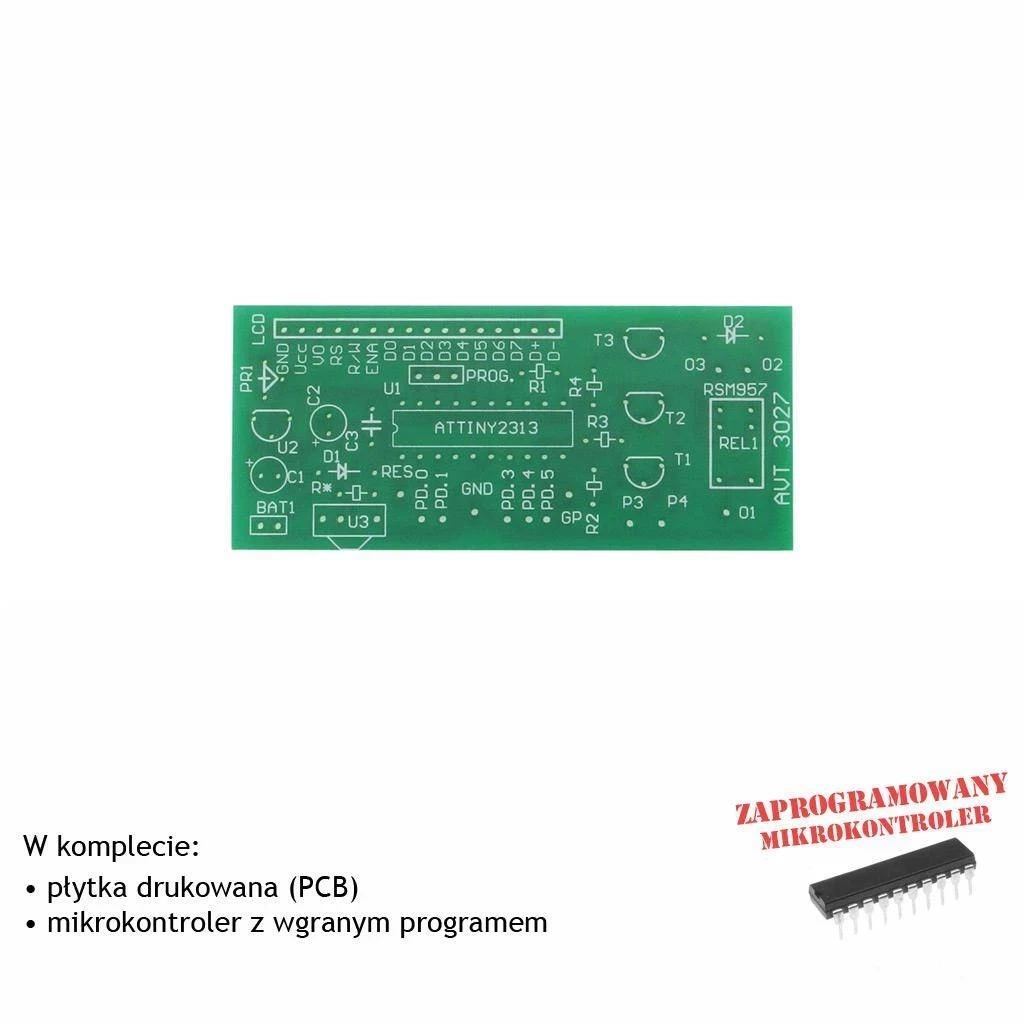

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT3027 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny2313 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 470 Ω
- R4: 4,7 kΩ
- R5: 4,7 kΩ
- PR1: 10 kΩ, potencjometr pionowy
- C1: 100 µF / 16 V
- C2: 100 µF / 16 V
- C3: 100 nF / 50 V
- D1: 1N4148
- D2: 1N4148
- PROG.: goldpiny potrójne
- RES1, GP, O1, O2, O3: goldpiny
- REL1: przekaźnik 12 V Relpol RSM957 lub Omron G5V-1
- T3: BC547B
- U1: ATtiny2313
- U2: LM78L05
- U3: DS18B20
- LCD: 2×16, zgodny z HD44780
- R6: 2,7 kΩ / 5 W, ceramiczny drutowy, poza płytką
- R7: 2,7 kΩ / 5 W, ceramiczny drutowy, poza płytką
- R8: 2,2 kΩ, poza płytką
- R*: 1 kΩ, poza płytką
- LED zielona 5 mm
- LED czerwona 5 mm
- F1: 200 mA + gniazdo SP-7
- M1: silnik asynchroniczny z przekładnią
- G: grzałka, 4× rezystor 220 Ω / 17 W
- Wyłącznik 230 V / 2 A
- Kabel z wtyczką sieciową
- Zasilacz 12 V / 100 mA
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATtiny2313 do podstawowego uruchomienia projektu.
Czujnik temperatury warto montować tak, aby mierzył temperaturę płyty grzejnej, a nie bezpośrednio kąpieli trawiącej. Zmniejsza to problem przegrzewania wynikający z dużej bezwładności cieplnej układu grzałka–płyta–naczynie.
Przewody prowadzone do ruchomej płyty, grzałki i czujnika muszą być elastyczne oraz ułożone z odpowiednim zapasem. Trawiarka pracuje z ciepłem, cieczą trawiącą i napięciem sieciowym, dlatego obudowa oraz połączenia wymagają szczególnie starannego wykonania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Do czego służy AVT3027?
Układ służy do budowy sterownika trawiarki PCB. Mierzy temperaturę czujnikiem DS18B20, pokazuje ją na LCD i steruje przekaźnikiem załączającym grzałkę.
Czy to jest kompletny zestaw do montażu?
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Czujnik DS18B20, LCD, przekaźnik, stabilizator, elementy bierne, elementy grzałki, silnik i pozostałe podzespoły trzeba dobrać osobno według wykazu.
Czy w projekcie występuje napięcie sieciowe?
Tak. Grzałka, silnik, wyłącznik i przewód sieciowy pracują w obwodach 230 VAC, dlatego montaż oraz uruchomienie wymagają kwalifikacji i zachowania zasad bezpieczeństwa.
Gdzie najlepiej umieścić czujnik temperatury?
Czujnik najlepiej umieścić przy płycie grzejnej, a nie bezpośrednio w kąpieli trawiącej. Takie rozwiązanie ogranicza skutki bezwładności cieplnej układu.
