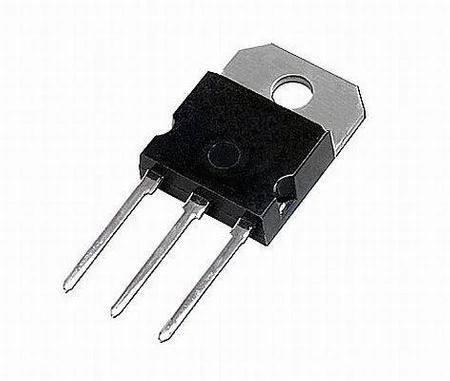

Tranzystor bipolarny TIP35C typu NPN w obudowie TO-247-3

Element typu NPN o napięciu kolektor-emiter 100 V i prądzie kolektora 25 A. Tranzystor bipolarny steruje się prądem bazy, a nie napięciem — to odróżnia go od tranzystora unipolarnego i decyduje o sposobie projektowania obwodu wejściowego.

Moc strat 125 W odnosi się do pracy z radiatorem utrzymującym obudowę w temperaturze odniesienia. Bez odprowadzenia ciepła rzeczywista dopuszczalna moc jest wielokrotnie niższa, dlatego dobór radiatora jest częścią projektu, a nie dodatkiem.

Specyfikacja techniczna

• typ: tranzystor bipolarny
• polaryzacja: NPN
• napięcie kolektor-emiter: 100 V
• prąd kolektora: 25 A
• moc strat: 125 W

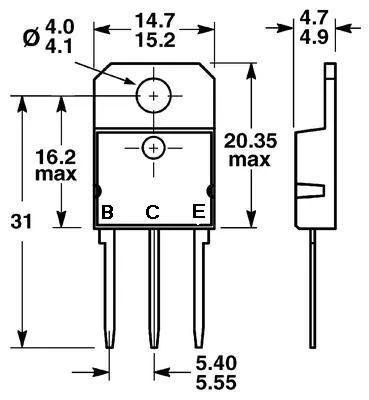

• obudowa: TO-247-3
• montaż: przewlekany
