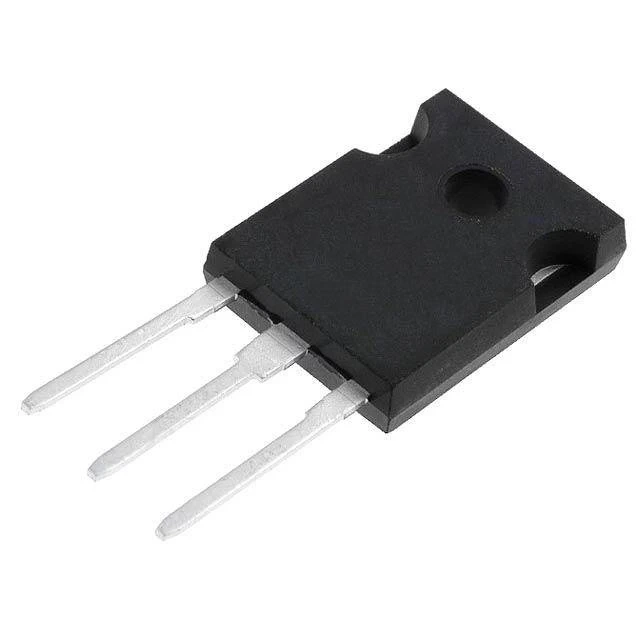

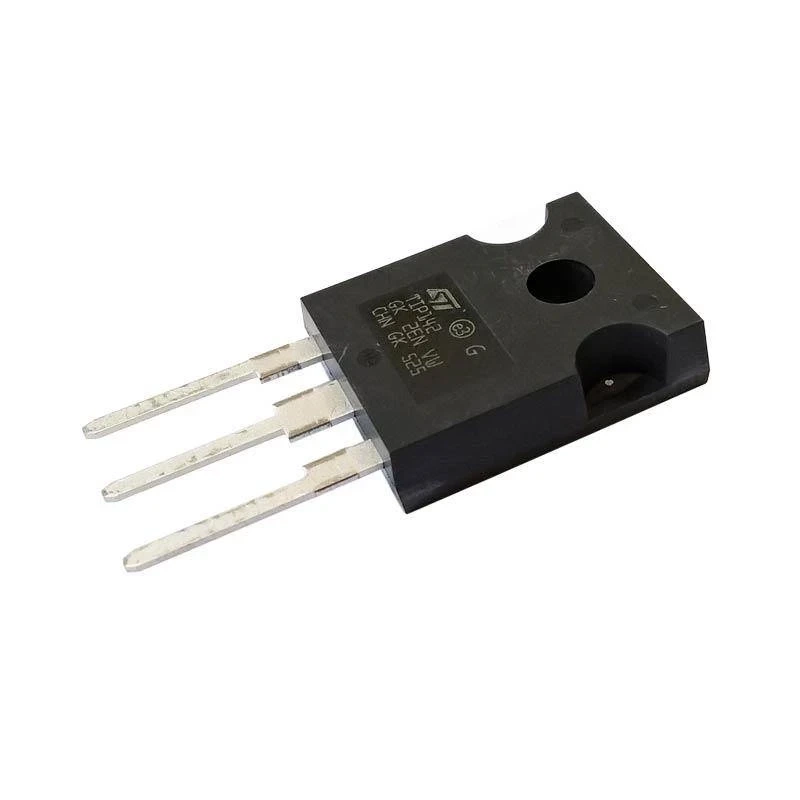

Tranzystor bipolarny TIP142 typu NPN w obudowie TO-247

Element typu NPN o napięciu kolektor-emiter 100 V i prądzie kolektora 10 A. Tranzystor bipolarny steruje się prądem bazy, a nie napięciem — to odróżnia go od tranzystora unipolarnego i decyduje o sposobie projektowania obwodu wejściowego.

Dwa tranzystory połączone w układzie Darlingtona mnożą wzmocnienie prądowe, dzięki czemu do wysterowania dużego prądu wystarczy niewielki sygnał. Ceną jest wyższe napięcie nasycenia — na przewodzącym tranzystorze odkłada się około 1 V zamiast 0,2 V, co przy dużych prądach oznacza więcej ciepła.

Specyfikacja techniczna

• typ: tranzystor bipolarny
• polaryzacja: NPN
• napięcie kolektor-emiter: 100 V
• prąd kolektora: 10 A
• moc strat: 125 W
• konfiguracja: Darlington
• obudowa: TO-247
• montaż: przewlekany
