Co zawiera wersja AVT1706 A?
AVT1706 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.

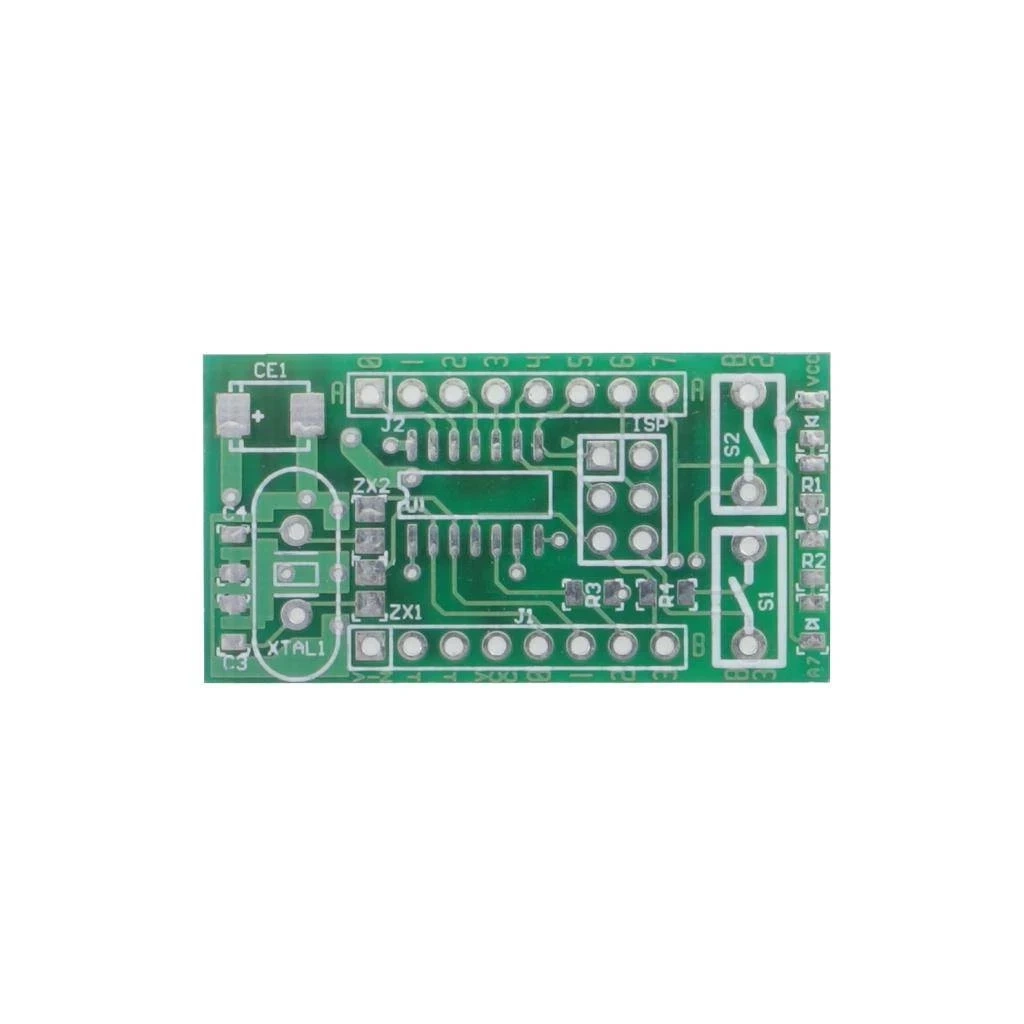

TinyMini84 – minimoduł z ATtiny24/44/84 - PCB do projektu AVT 1706
- TinyMini84 AVT1706 to minimoduł z ATtiny24/44/84 do prototypowania, płytek stykowych i małych projektów z mikrokontrolerem. Ma złącze ISP, stabilizator +5 V, LED i przyciski; wersja A zawiera samą płytkę PCB, elementy osobno.
TinyMini84 – minimoduł z ATtiny24/44/84 – płytka PCB AVT1706
Płytka drukowana do budowy kompaktowego minimodułu z mikrokontrolerem ATtiny do prototypowania i pracy na płytkach stykowych.
Mały moduł ATtiny do szybkiego prototypowania
AVT1706 A to płytka PCB do wykonania minimodułu TinyMini84 z mikrokontrolerem ATtiny24. Projekt ułatwia pracę z małymi układami AVR, szczególnie wtedy, gdy ten sam blok mikrokontrolera ma być wielokrotnie używany w prototypach, testach i układach budowanych na płytce stykowej.
Płytka pasuje także do mikrokontrolerów ATtiny44 i ATtiny84, które mają więcej pamięci programu. Wszystkie porty mikrokontrolera są wyprowadzone na złącza SIL, a moduł zawiera miejsce na złącze programowania ISP, stabilizator +5 V, rezonator kwarcowy, dwa przyciski chwilowe oraz diody LED sygnalizacyjne.
ATtiny24/44/84 Płytka do budowy minimodułu z popularnymi mikrokontrolerami AVR w obudowie SOIC14
Wygodne prototypowanie Wyprowadzenia na złączach SIL pasujących do płytek stykowych i własnych układów
Płytka 38×20 mm Kompaktowy wariant PCB do samodzielnego skompletowania elementów
Karta techniczna
AVT1706
AVT1706 to projekt minimodułu z mikrokontrolerem ATtiny do prototypowania, pracy z płytkami stykowymi i szybkiego uruchamiania małych układów sterujących.
| Kod projektu | AVT1706 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | minimoduł mikrokontrolerowy TinyMini84 |
| Mikrokontroler podstawowy | ATtiny24 |
| Zgodne mikrokontrolery | ATtiny24, ATtiny44, ATtiny84 |
| Obudowa mikrokontrolera | SOIC14 |
| Wyprowadzenia portów | złącza SIL J1 i J2, rozstaw 2,54 mm |
| Rozstaw złączy roboczych | 600 mils |
| Programowanie | złącze ISP IDC6 2×3, 2,54 mm |
| Stabilizator zasilania | LM1117-5 |
| Napięcie stabilizowane | +5 V |
| Rezonator | kwarc 4 MHz HC49S |
| Przyciski | S1 i S2, mikroprzełączniki 6×3 mm |
| Sygnalizacja | LED pracy i LED obecności zasilania |
| Wymiary płytki PCB | 38×20 mm |
Wersja
AVT1706 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 4,7 kΩ SMD 0805
- R3, R4: 100 Ω SMD 0805
- CE1, CE2: 10 µF SMD „B”
- C3, C4: 22 pF SMD 0805
- D1: uniwersalna dioda SMD
- U1: ATtiny24 SOIC14
- U2: LM1117-5 SOT-223
- LD1, LD2: dioda LED SMD
- ISP: złącze IDC 2×3, 2,54 mm
- J1, J2: złącze SIL SIP8, 2,54 mm
- S1, S2: mikroprzełącznik 6×3 mm
- XTAL1: kwarc 4 MHz HC49S
Notes
Wszystkie porty mikrokontrolera są dostępne na złączach SIL, dlatego moduł można łatwo wpiąć w płytkę stykową albo własną płytkę prototypową. Rozstaw 600 mils pozostawia miejsce na wygodne prowadzenie przewodów po obu stronach modułu.
Rezonator kwarcowy 4 MHz można odłączyć przez rozlutowanie zwór ZX1 i ZX2, jeśli mikrokontroler ma pracować z wewnętrznym oscylatorem RC i potrzebne jest odzyskanie portów używanych przez kwarc.
Mikrokontroler musi mieć wgrany odpowiedni program, aby wykonywać funkcje przewidziane w konkretnym projekcie. Płytka udostępnia złącze ISP, które pozwala programować układ bez wyjmowania go z minimodułu.
Uwaga: przed podłączeniem modułu sprawdź napięcie zasilania, polaryzację, konfigurację pinów i sposób programowania ISP. Błędne podłączenie zasilania albo sygnałów mikrokontrolera może uszkodzić układ ATtiny oraz elementy współpracujące.
Najczęściej zadawane pytania
Do czego służy TinyMini84?
Projekt pozwala zbudować mały moduł z mikrokontrolerem ATtiny do prototypowania, nauki programowania AVR i pracy na płytkach stykowych.
Jakie mikrokontrolery pasują do płytki?
Płytka jest przewidziana dla ATtiny24, a także pasuje do ATtiny44 i ATtiny84 w zgodnej obudowie SOIC14.
Czy mikrokontroler wymaga programu?
Tak. Mikrokontroler musi mieć wgrany odpowiedni firmware, aby realizować funkcje w danym projekcie. Do programowania służy złącze ISP.
Czy można pracować bez zewnętrznego kwarcu?
Tak, można korzystać z wewnętrznego oscylatora RC mikrokontrolera. W takim przypadku rezonator kwarcowy można odłączyć przez rozlutowanie zwór ZX1 i ZX2.
