- Regulowane załączanie odbiornika na czas do około 10 minut w lampce, układzie pomocniczym lub automatyce niskonapięciowej. AVT1821 C to zlutowany układ wymagający zasilania 12-15 V DC, ustawienia czasu i bezpiecznej zabudowy.
Wyłącznik czasowy NE555 z wejściami START/STOP - zlutowany AVT1821
Zlutowany timer ON/OFF do integracji z odbiornikiem, zasilaniem 12-15 V DC i układem sterowania.
Zlutowany timer do czasowego załączania przekaźnika
AVT1821 C to zlutowany wyłącznik czasowy, który po podaniu sygnału START załącza przekaźnik na ustawiony czas. Zakres regulacji wynosi od 0 do około 10 minut, a wejście STOP umożliwia wcześniejsze zakończenie odmierzania.
Układ wymaga zasilania 12…15 V DC, ustawienia czasu potencjometrem PR1 oraz bezpiecznego podłączenia odbiornika do styków przekaźnika. Wersja C to zlutowany moduł do montażu w obudowie lub własnym urządzeniu, a nie gotowy automat instalacyjny z przewodami, zabezpieczeniami i obudową.
Karta techniczna
AVT1821
Zlutowany timer ON/OFF z układem NE555, regulowanym czasem załączenia, wejściami START/STOP i wyjściem przekaźnikowym.
| Wersja | C – zlutowany układ |
| Funkcja | załączenie przekaźnika na regulowany czas |
| Układ czasowy | NE555, konfiguracja monostabilna |
| Zakres czasu | 0…około 10 minut |
| Regulacja czasu | potencjometr PR1 1 MΩ |
| Wejścia sterujące | START, STOP |
| Zasilanie | 12…15 V DC |
| Wyjście | przekaźnik 12 V, styki NO/NC |
| Obciążalność styków | do 8 A / 230 V AC |
| Płytka PCB | 45×34 mm |
Wersja

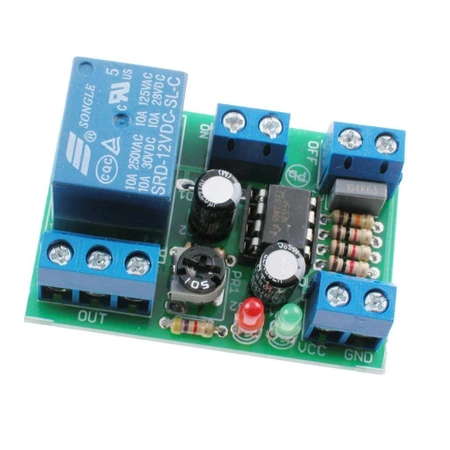

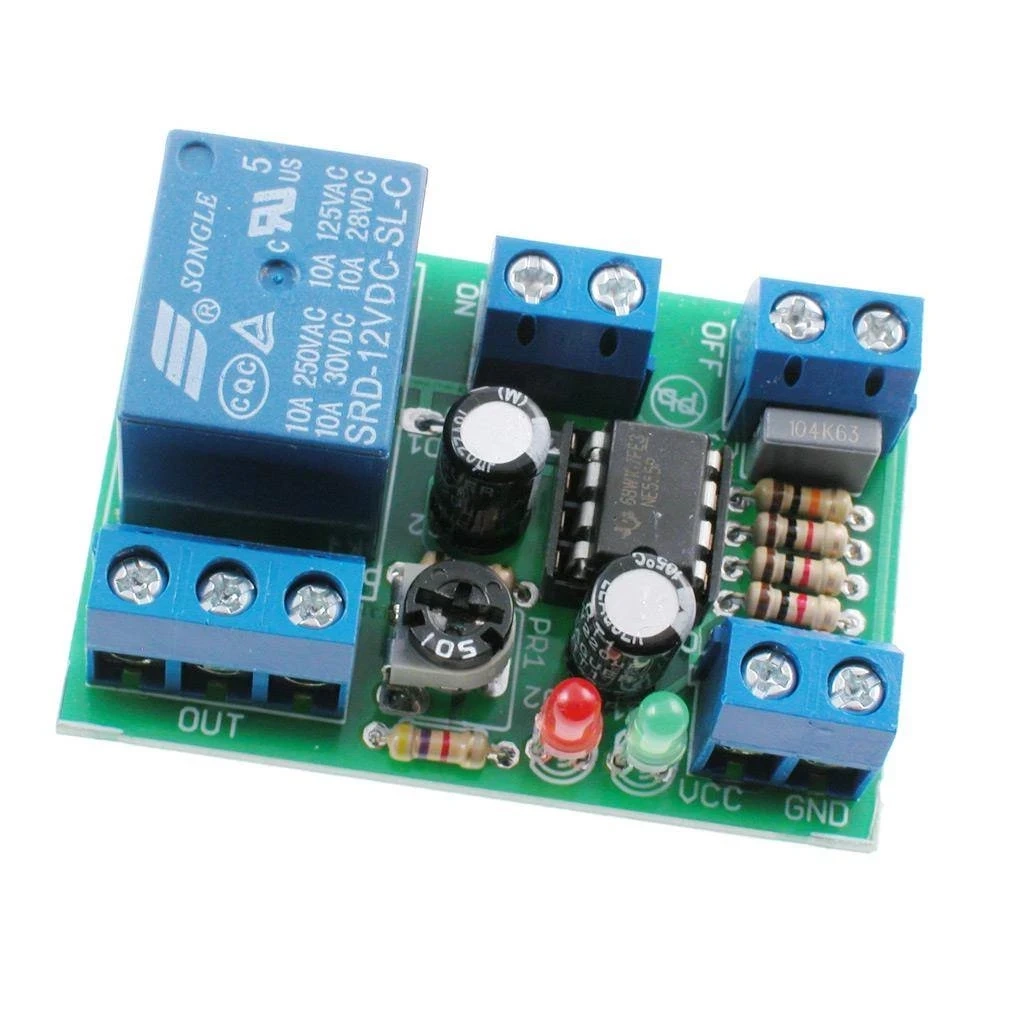

AVT1821 C – zlutowany układ. Wersja zawiera zmontowany timer ON/OFF z układem NE555, przekaźnikiem 12 V, potencjometrem regulacji czasu, diodami LED, złączami START/STOP, złączem zasilania i wyjściem przekaźnikowym. Układ wymaga zasilania 12…15 V DC, ustawienia czasu oraz bezpiecznego montażu w obudowie lub własnym urządzeniu.
Notes
Czas zadziałania zależy od pojemności C2 oraz ustawienia potencjometru PR1. Zakres regulacji wynosi od 0 do około 10 minut.
Wejście START wyzwala odmierzanie czasu, a wejście STOP pozwala zakończyć pracę timera przed upływem ustawionego czasu.
LED1 sygnalizuje obecność napięcia zasilania, a LED2 zadziałanie przekaźnika.
Zlutowany układ nie jest kompletnym urządzeniem instalacyjnym. Do pracy z obciążeniem wymaga zasilacza, obudowy, przewodów, zabezpieczenia i poprawnego podłączenia styków przekaźnika.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1821 C to zlutowany timer ON/OFF z układem NE555, przekaźnikiem 12 V, potencjometrem regulacji czasu, diodami LED, złączami START/STOP, zasilaniem i wyjściem przekaźnikowym.
Nie. To zlutowany układ do montażu w obudowie lub własnym urządzeniu. Wymaga zasilacza, przewodów, obciążenia i zabezpieczeń dobranych do aplikacji.
Czas załączenia przekaźnika można regulować od 0 do około 10 minut potencjometrem PR1.
Wejście STOP pozwala wcześniej zakończyć odmierzanie czasu i wyłączyć przekaźnik przed upływem ustawionego czasu.
Przekaźnik może przełączać obciążenia sieciowe w granicach swoich parametrów, ale praca z 230 V wymaga kwalifikacji, obudowy, bezpieczników, odpowiednich przewodów i zachowania zasad bezpieczeństwa.
