Timer ON/OFF NE555 0-10 min z przekaźnikiem 230 V - PCB do projektu AVT 1821
- Timer ON/OFF załącza odbiornik na regulowany czas od 0 do około 10 minut i pozwala wcześniej zakończyć odmierzanie. Wersja A zawiera PCB do AVT1821; elementy kompletujesz osobno.
Wyłącznik czasowy NE555 z wejściami START/STOP - płytka PCB do AVT1821

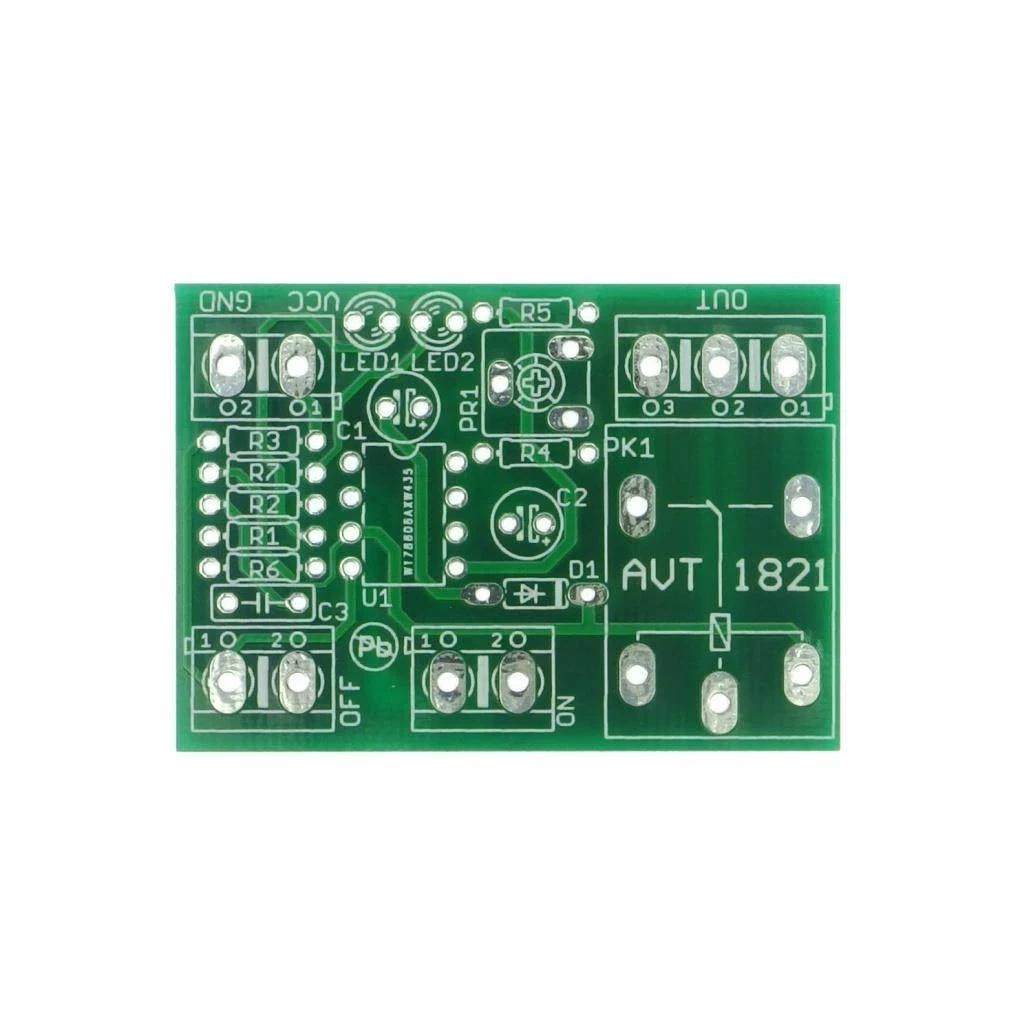

Płytka PCB do wykonania prostego timera ON/OFF z regulowanym czasem załączenia przekaźnika.
Regulowane załączenie odbiornika na określony czas
AVT1821 to prosty timer ON/OFF, który po wyzwoleniu wejściem START załącza przekaźnik na ustawiony czas. Czas pracy ustawia się potencjometrem PR1, a zakres regulacji wynosi od 0 do około 10 minut.
Układ wykorzystuje popularny NE555 w konfiguracji monostabilnej. Wejście STOP pozwala zakończyć odmierzanie przed upływem ustawionego czasu, LED1 sygnalizuje obecność zasilania, a LED2 pokazuje zadziałanie przekaźnika. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1821
Timer ON/OFF z układem NE555, regulowanym czasem załączenia, wejściami START/STOP i wyjściem przekaźnikowym.
| Wersja | A – płytka drukowana PCB |
| Funkcja | załączenie przekaźnika na regulowany czas |
| Układ czasowy | NE555, konfiguracja monostabilna |
| Zakres czasu | 0…około 10 minut |
| Regulacja czasu | potencjometr PR1 1 MΩ |
| Wejścia sterujące | START, STOP |
| Zasilanie | 12…15 V DC |
| Wyjście | przekaźnik 12 V, styki NO/NC |
| Obciążalność styków | do 8 A / 230 V AC |
| Płytka PCB | 45×34 mm |
Wersja
AVT1821 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2, R4, R7: 1 kΩ
- R3, R5: 4,7 kΩ
- R6: 10 kΩ
- PR1: 1 MΩ, potencjometr montażowy
- C1, C2: 220 µF
- C3: 100 nF
- U1: NE555
- D1: 1N4148
- LED1, LED2: dioda LED 3 mm
- VCC, START, STOP: złącze ARK2/500
- OUT: złącze ARK3/500
- PK1: przekaźnik 12 V
Notes
Czas zadziałania zależy od pojemności C2 oraz ustawienia potencjometru PR1. Zakres regulacji wynosi od 0 do około 10 minut.
Wejście START wyzwala odmierzanie czasu, a wejście STOP pozwala zakończyć pracę timera przed upływem ustawionego czasu.
LED1 sygnalizuje obecność napięcia zasilania, a LED2 zadziałanie przekaźnika.
Układ może być zasilany z zasilacza, baterii lub akumulatora 12…15 V DC. Obciążenie podłączone do przekaźnika wymaga osobnego doboru przewodów i zabezpieczenia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1821 A zawiera wyłącznie płytkę PCB do projektu timera ON/OFF. Elementy elektroniczne, przekaźnik, złącza i diody trzeba skompletować osobno.
Czas załączenia przekaźnika można regulować od 0 do około 10 minut potencjometrem PR1.
Wejście STOP pozwala wcześniej zakończyć odmierzanie czasu i wyłączyć przekaźnik przed upływem ustawionego czasu.
Układ wymaga napięcia 12…15 V DC. Może być zasilany z zasilacza, baterii lub akumulatora o odpowiedniej wydajności prądowej.
Przekaźnik może przełączać obciążenia sieciowe w granicach swoich parametrów, ale praca z 230 V wymaga kwalifikacji, obudowy, bezpieczników, odpowiednich przewodów i zachowania zasad bezpieczeństwa.
