Timer ON/OFF NE555 0-10 min z przekaźnikiem 230 V - KIT AVT 1821

zoom

Timer ON/OFF NE555 0-10 min z przekaźnikiem 230 V - KIT AVT 1821

Prosty wyłącznik czasowy z NE555, wejściami START/STOP, sygnalizacją LED i wyjściem przekaźnikowym. AVT1821 B to KIT DIY z PCB i elementami do lutowania.

Wersja

Rozmiar

Dostępny

19,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 9,50 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1821 B

Marka:

5903890003890

Wyłącznik czasowy NE555 z wejściami START/STOP - KIT DIY AVT1821

KIT DIY prostego timera ON/OFF do załączania odbiornika na regulowany czas.

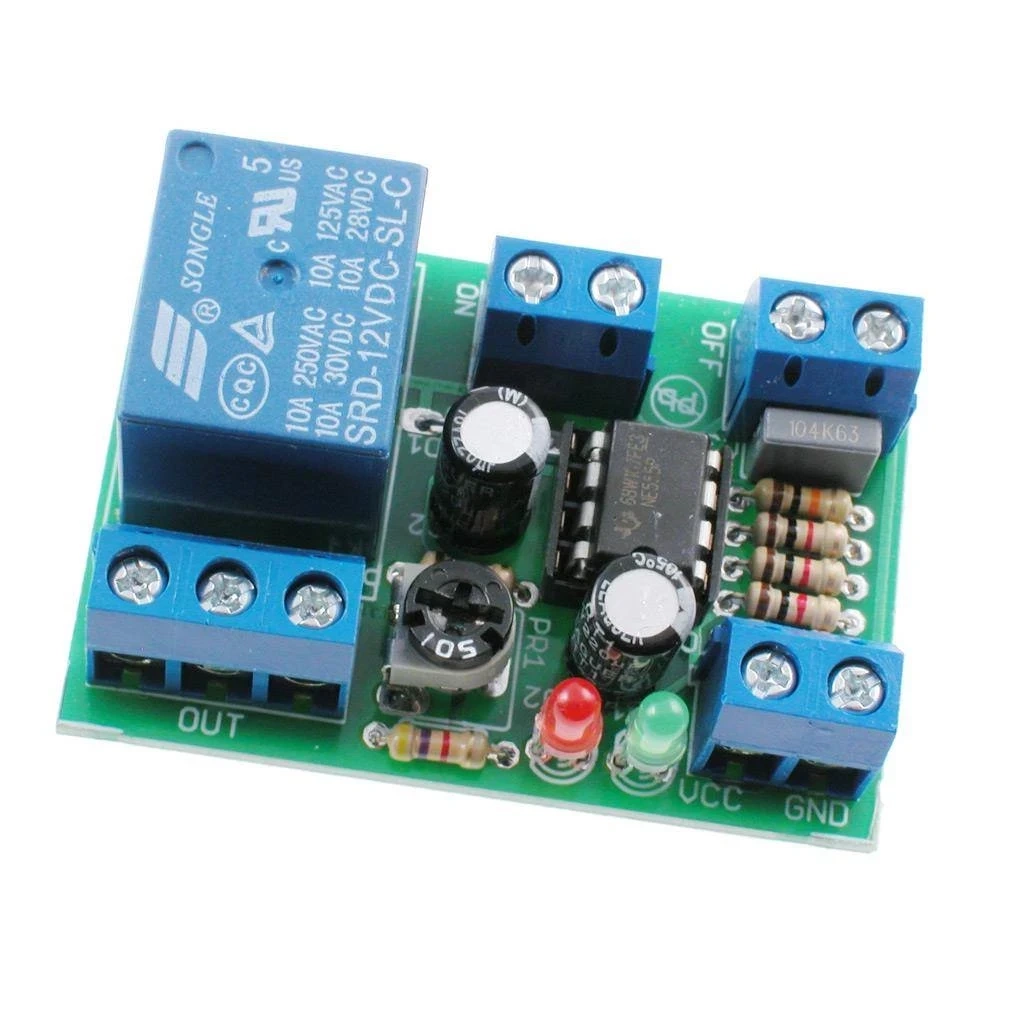

Timer ON/OFF z NE555 i przekaźnikiem

AVT1821 pozwala wykonać prosty wyłącznik czasowy, który po uruchomieniu załącza przekaźnik na ustawiony czas. Zakres regulacji wynosi od 0 do około 10 minut, dlatego układ może sterować np. oświetleniem pomocniczym, sygnalizatorem albo innym odbiornikiem pracującym czasowo.

Wejście START wyzwala odmierzanie czasu, a wejście STOP pozwala wyłączyć przekaźnik przed końcem cyklu. LED1 sygnalizuje zasilanie, LED2 pracę przekaźnika, a wyjście OUT udostępnia styki przełączne przekaźnika. AVT1821 B to KIT DIY z PCB i elementami do lutowania.

Timer 0…10 min regulowany czas załączenia odbiornika

Wejścia START/STOP wyzwalanie cyklu i wcześniejsze wyłączenie przekaźnika

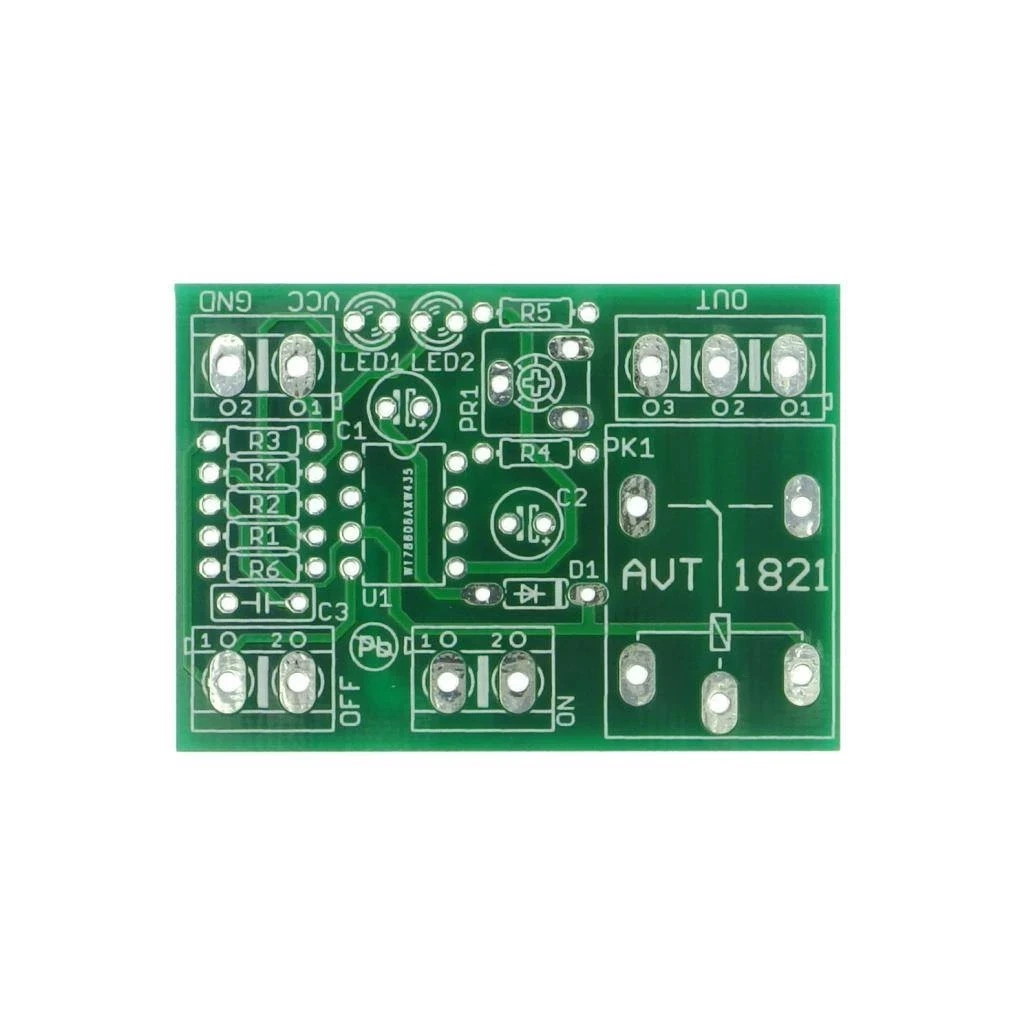

PCB 45×34 mm mała płytka do zabudowy w prostym sterowaniu czasowym

Skala trudności 1/6

Szacowany czas montażu 30 min

Karta techniczna
AVT1821

Timer ON/OFF z układem NE555, regulowanym czasem załączenia, wejściami START/STOP i wyjściem przekaźnikowym.

Wersja	B – zestaw elementów do samodzielnego montażu
Funkcja	załączenie przekaźnika na regulowany czas
Układ czasowy	NE555, konfiguracja monostabilna
Zakres czasu	0…około 10 minut
Regulacja czasu	potencjometr PR1 1 MΩ
Wejścia sterujące	START, STOP
Zasilanie	12…15 V DC
Wyjście	przekaźnik 12 V, styki NO/NC
Obciążalność styków	do 8 A / 230 V AC
Płytka PCB	45×34 mm

Pobierz dokumentację PDF

Wersja

AVT1821 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ NE555, przekaźnik 12 V, potencjometr montażowy, diodę 1N4148, diody LED, rezystory, kondensatory i złącza do wykonania timera ON/OFF.

Notes

Czas zadziałania zależy od pojemności C2 oraz ustawienia potencjometru PR1. Zakres regulacji wynosi od 0 do około 10 minut.

Wejście START wyzwala odmierzanie czasu, a wejście STOP pozwala zakończyć pracę timera przed upływem ustawionego czasu.

LED1 sygnalizuje obecność napięcia zasilania, a LED2 zadziałanie przekaźnika.

Układ może być zasilany z zasilacza, baterii lub akumulatora 12…15 V DC. Obciążenie podłączone do przekaźnika wymaga osobnego doboru przewodów i zabezpieczenia.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.

Najczęściej zadawane pytania

Co zawiera wersja AVT1821 B?

AVT1821 B to KIT DIY z płytką PCB i elementami do zlutowania timera ON/OFF. Zawiera m.in. NE555, przekaźnik 12 V, potencjometr, diodę, LED-y, rezystory, kondensatory i złącza.

Jaki czas można ustawić?

Czas załączenia przekaźnika można regulować od 0 do około 10 minut potencjometrem PR1.

Do czego służy wejście STOP?

Wejście STOP pozwala wcześniej zakończyć odmierzanie czasu i wyłączyć przekaźnik przed upływem ustawionego czasu.

Jakie zasilanie jest wymagane?

Układ wymaga napięcia 12…15 V DC. Może być zasilany z zasilacza, baterii lub akumulatora o odpowiedniej wydajności prądowej.

Czy timer może sterować odbiornikiem 230 V?

Przekaźnik może przełączać obciążenia sieciowe w granicach swoich parametrów, ale praca z 230 V wymaga kwalifikacji, obudowy, bezpieczników, odpowiednich przewodów i zachowania zasad bezpieczeństwa.
