Tester USB-C FNIRSI FNB-C2 – miernik PD 3.1 240W, analizator ładowania USB, tester kabli Type-C

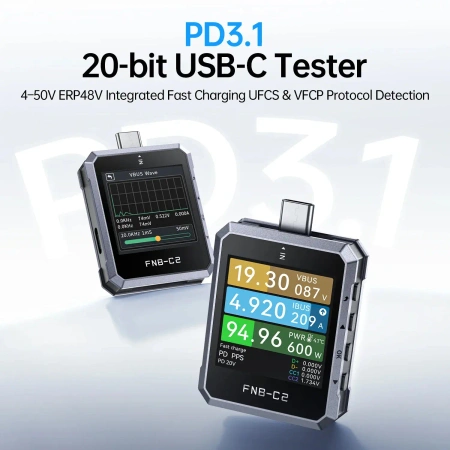

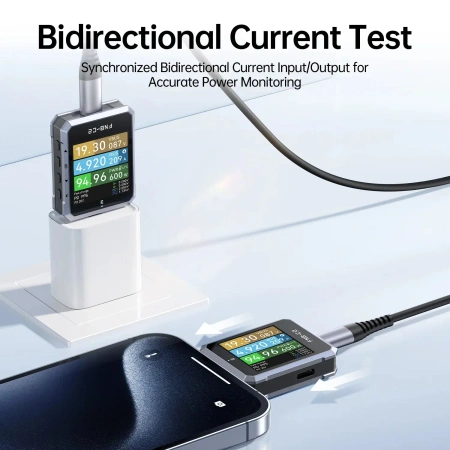

FNIRSI FNB-C2 to zaawansowany tester USB-C i analizator ładowania przeznaczony do pracy z nowoczesnymi standardami szybkiego ładowania, w tym USB Power Delivery 3.1 (EPR). Urządzenie umożliwia precyzyjne monitorowanie parametrów zasilania – napięcia, prądu oraz mocy – w czasie rzeczywistym, a także szczegółową analizę protokołów i jakości zasilania.

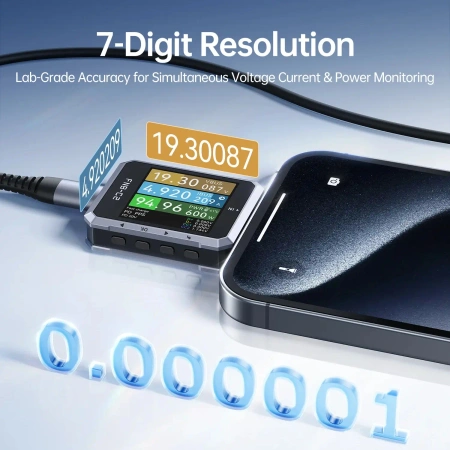

Dzięki zastosowaniu zewnętrznego przetwornika ADC 20-bit uzyskujemy rozdzielczość pomiarową na poziomie 0.000001 V / A / W, co przekłada się na dokładność zbliżoną do sprzętu laboratoryjnego.

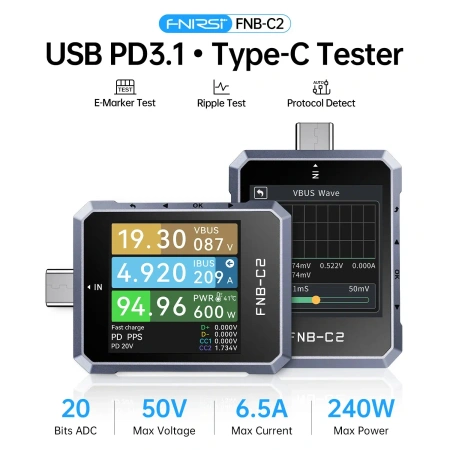

Urządzenie obsługuje szeroki zakres pracy: od 4V do 50V, do 6.5A i 240W, co pozwala testować zarówno ładowarki telefonów, jak i zasilacze laptopów, powerbanki czy systemy PD 140W/240W.

Najważniejsze funkcje:

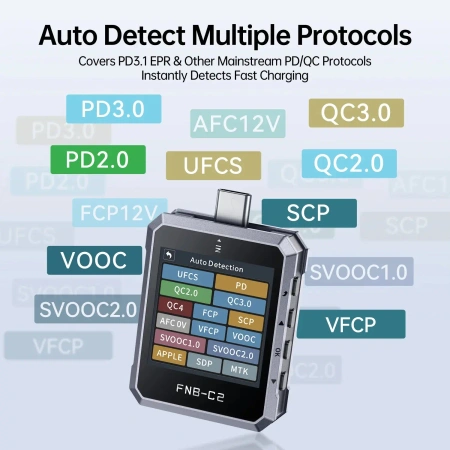

• automatyczne wykrywanie protokołów ładowania (PD, QC, UFCS, VOOC i inne),

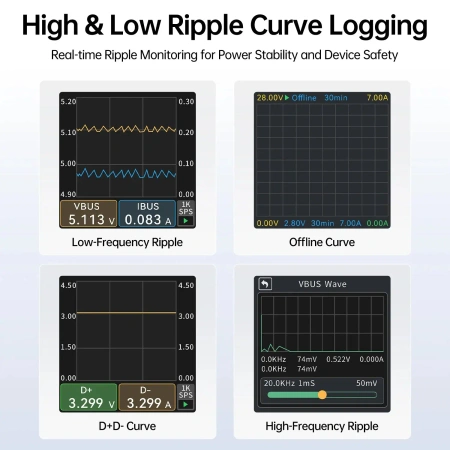

• analiza tętnień (ripple) i stabilności napięcia,

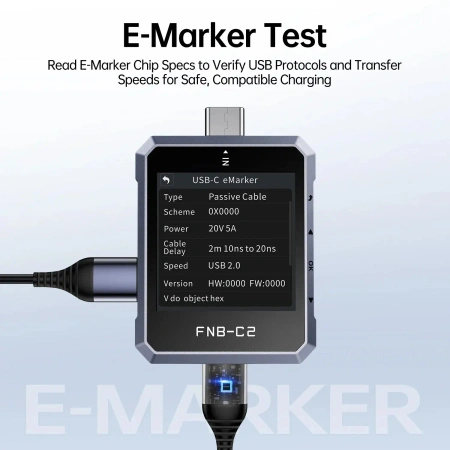

• odczyt chipów E-Marker w kablach USB-C,
• rejestracja przebiegów napięcia i prądu do 9 godzin,
• monitorowanie komunikacji PD (sniffer protokołu),
• testowanie kompatybilności ładowarek i kabli.

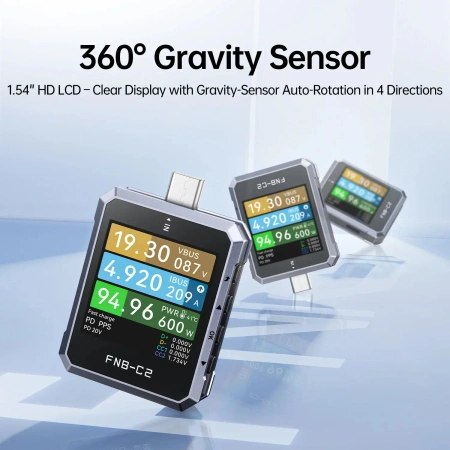

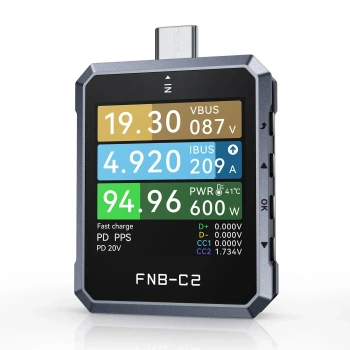

Wbudowany ekran 1.54” HD z automatycznym obrotem (czujnik grawitacji) zapewnia wygodny odczyt w każdej orientacji.

To narzędzie dla osób, które chcą realnie diagnozować problemy z ładowaniem, a nie tylko sprawdzać podstawowe parametry.

Specyfikacja techniczna

• Model: FNIRSI FNB-C2
• Typ urządzenia: tester USB-C / analizator ładowania
• ADC: 20-bit (wysoka precyzja pomiaru)
• Pomiar napięcia:
  • zakres: 4 ~ 50 V
  • rozdzielczość: 0.000001 V
  • dokładność: ±(0.2‰ + 2)
• Pomiar prądu:
  • zakres: 0 ~ 6.5 A
  • rozdzielczość: 0.000001 A
  • dokładność: ±(0.5‰ + 2)
• Pomiar mocy:
  • zakres: 0 ~ 240 W
  • rozdzielczość: 0.000001 W
  • dokładność: ±(0.5‰ + 2)
• Pomiar linii danych:
  • D+/D−: 0 ~ 3.3 V
  • CC1/CC2: 0 ~ 3.3 V
• Pomiar temperatury:
  • zakres: w °C
  • rozdzielczość: 1°C
• Statystyki energii:
  • pojemność: 0 ~ 9999.99 Ah
  • energia: 0 ~ 9999.99 Wh
• Rejestracja danych:
  • czas nagrywania: do 9 godzin
  • interwał zapisu: 1–120 s
• Wyświetlacz:
  • 1.54” TFT LCD
  • rozdzielczość: 240 × 240 px
  • automatyczna rotacja (4 kierunki)
• Interfejsy:
  • USB-C (wejście – męskie)
  • USB-C (wyjście – żeńskie)

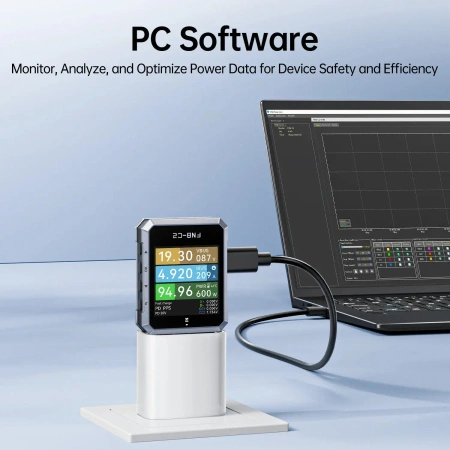

  • USB-C (komunikacja z PC, HID – bez sterowników)
• Obsługiwane protokoły:
  • PD 2.0 / 3.0 / 3.1 (EPR)
  • QC 2.0 / 3.0 / 4 / 5
  • UFCS
  • AFC, FCP, SCP
  • VOOC / SVOOC
  • VFCP
  • Apple / BC1.2

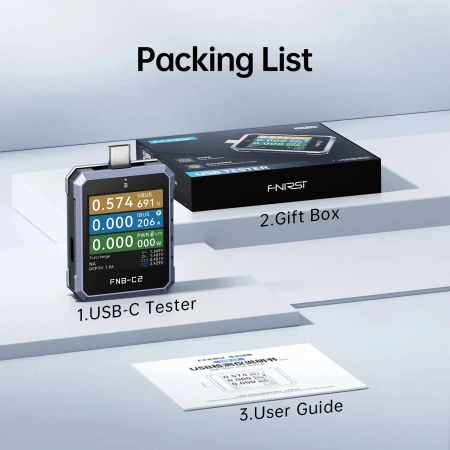

Zawartość zestawu

• tester USB-C FNIRSI FNB-C2
• opakowanie

Porady techniczne

• Sprawdzanie jakości kabli USB-C: Podłącz kabel i użyj funkcji E-Marker – szybko zweryfikujesz czy kabel obsługuje 60W, 100W czy 240W.
• Diagnoza problemów z szybkim ładowaniem: Jeśli urządzenie nie ładuje się szybko – sprawdź, czy negocjacja PD faktycznie zachodzi (monitor protokołu).
• Analiza stabilności zasilacza: Użyj trybu ripple – duże tętnienia napięcia mogą powodować niestabilną pracę elektroniki.

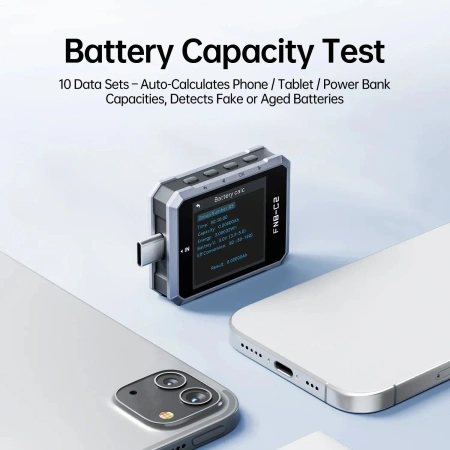

• Test powerbanków: Funkcja liczenia pojemności pozwala określić rzeczywistą wartość mAh – przydatne przy weryfikacji jakości.
• Bezpieczeństwo: Nie przekraczaj 50V na wejściu – to maksymalna wartość pracy urządzenia.

Trochę teorii

USB Power Delivery (PD) to protokół komunikacyjny, który umożliwia negocjację napięcia i prądu pomiędzy ładowarką a urządzeniem. Zamiast stałych 5V, system dynamicznie dobiera parametry – np. 9V, 12V, 20V, a w wersji PD 3.1 nawet do 48–50V (EPR).

Podstawowa zależność: P = U × I (moc = napięcie × prąd)

Przykład:
20V × 5A = 100W
48V × 5A = 240W

Dlatego:

• kabel, ładowarka i urządzenie muszą wspierać ten sam standard,
• chip E-Marker w kablu informuje o maksymalnym prądzie i mocy,
• linie CC1/CC2 odpowiadają za komunikację i negocjację PD.

Tętnienia (ripple) to z kolei niewielkie wahania napięcia – ich nadmiar może:

• zakłócać pracę układów cyfrowych,
• powodować nagrzewanie się komponentów,
• skracać żywotność urządzeń.

Dlatego profesjonalna analiza zasilania nie kończy się na odczycie napięcia i prądu – liczy się też jakość sygnału.
